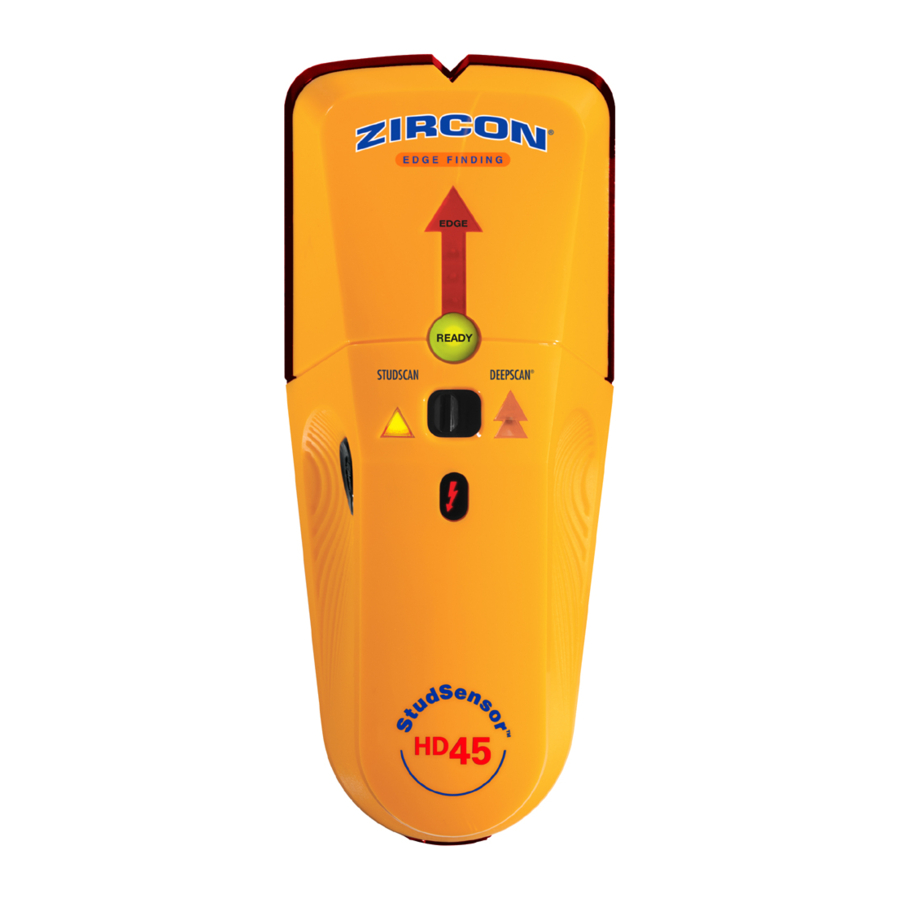

Zircon StudSensor HD45 - Reunahakutoiminnolla varustetun runkotutkan käyttöohje

Sisältö

1 ENNEN ALOITTAMISTA
2 OSAT JA OMINAISUUDET
3 2 skannaustilaa
4 9 VOLTIN PARISTON ASENTAMINEN
5 VIRRAN KYTKEMINEN
6 RUNKON PAIKANTAMINEN
7 DEEPSCAN -TILA
8 VAROITUS RUNGON PÄÄLLÄ
9 WIREWARNING -TUNNISTUS
10 TYÖSKENTELY ERI MATERIAALIEN KANSSA
11 VIANETSINTÄ JA RAKENNUSVINKKEJÄ
12 Viitteet
13 Lataa käyttöohje
14 Muilla kielillä

ENNEN ALOITTAMISTA

ZIRCON^® RUNKOTUTKAT TOIMIVAT TUNNISTAMALLA TIHEYDEN MUUTOKSIA SEINÄN TAKANA. MYÖS MUUT ESINEET VOIDAAN TUNNISTAA, ERITYISESTI JOS NE OVAT LÄHELLÄ SEINÄÄ. ÄLÄ OLETA, ETTÄ KAIKKI TUNNISTETTU ON RUNKO. - Käytä aina uutta 9 V:n alkaliparistoa, jonka viimeinen käyttöpäivä on vähintään 3 vuotta nykyhetken jälkeen. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.

Älä luota pelkästään työkaluun pintojen takana olevien esineiden paikantamisessa. Käytä muita tietoja esineiden paikantamiseen ennen pinnan läpäisemistä, mukaan lukien rakennussuunnitelmat, putkien ja johdotuksen näkyvät sisääntulokohdat seiniin, kuten kellarissa, ja runkojen vakiovälit.
Aloita aina skannaus StudScan-tilassa, joka skannaa jopa 19 mm syvien pintojen läpi. Skannaus DeepScan^® -tilassa voi havaita esineen kauempaa seinän takaa, joka voi olla runko tai ei.
Skannaa aina runkoja useilta eri korkeuksilta seinältä ja merkitse jokaisen runkotutkan ilmoittaman kohteen sijainti. Tätä kutsutaan "seinän kartoittamiseksi". Putket ja muut esineet eivät todennäköisesti anna johdonmukaisia lukemia lattiasta kattoon, kuten runko.
Lukemien tulee aina olla johdonmukaisia ja toistettavia.
Zircon^® -runkotutkia suositellaan vain sisäkäyttöön.
Rungot kulkevat normaalisti lattiasta kattoon, paitsi ikkunoiden ylä- ja alapuolella sekä ovien yläpuolella.
Muita yleisesti seiniin, lattioihin tai kattoihin sisältyviä esineitä ovat vesiputket, kaasulinjat, palokatkot ja sähköjohdot. - Tunnistussyvyys ja tarkkuus voivat vaihdella skannausympäristön olosuhteiden mukaan, kuten seinämateriaalien mineraalipitoisuus, kosteus, rakenne ja koostumus.
Katkaise aina virta, kun työskentelet sähköjohtojen lähellä.
Riippuen sähköjohtojen tai putkien läheisyydestä seinän pintaan, työkalu voi havaita ne samalla tavalla kuin rungot. Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka voivat sisältää näitä esineitä.
Rungot ja palkit ovat normaalisti 40 tai 60 cm:n välein keskeltä keskelle, ovat normaalisti 38 mm leveitä ja ne voidaan erottaa palokatkoilla. Mikä tahansa lähempänä toisiaan tai eri levyinen ei välttämättä ole runko tai palkki.

OSAT JA OMINAISUUDET

2 skannaustilaa

StudScan paikantaa rungon (puu tai metalli) reunat jopa 19 mm syvyyteen
DeepScan^® paikantaa rungon reunat jopa 38 mm syvyyteen

WireWarning^® Detection havaitsee ja varoittaa automaattisesti jännitteisistä, suojaamattomista AC (vaihtovirta) -johdoista molemmissa tiloissa. Kun AC-jännite havaitaan, WireWarning^® Detection -merkkivalo syttyy.

9 VOLTIN PARISTON ASENTAMINEN

Käytä aina uutta alkaliparistoa, jonka viimeinen käyttöpäivä on vähintään 3 vuotta nykyhetken jälkeen. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.

Älä luota pelkästään skanneriin pintojen takana olevien esineiden paikantamisessa. Käytä muita tietoja esineiden paikantamiseen ennen pinnan läpäisemistä, mukaan lukien rakennussuunnitelmat, putkien ja johdotuksen näkyvät sisääntulokohdat seiniin, kuten kellarissa, ja runkojen vakiovälit.

VIRRAN KYTKEMINEN

Siirrä tilan valintakytkin haluttuun tilaan:
StudScan tai DeepScan^®.
Aktivoi työkalu painamalla virtapainiketta ja pitämällä sitä painettuna.
Jos painiketta ei paineta ja pidetä painettuna, laite sammuu.

RUNKON PAIKANTAMINEN

Parhaan tuloksen saavuttamiseksi pidä työkalua kuvan mukaisesti (Kuva A) ja liiku hitaasti skannauksen aikana. Älä kosketa pintaa kalibroinnin tai skannauksen aikana.

Kuva A

Pidä työkalua tasaisesti seinää vasten, paina sitten virtapainiketta ja pidä sitä painettuna. 1–2 sekunnissa laite kalibroituu, valot ja SpotLite^® -osoitin vilkkuvat, työkalu piippaa ja vihreä VALMIS-valo syttyy.
ÄLÄ LIIKUTA TYÖKALUA KALIBROINNIN AIKANA.
Pidä virtapainike painettuna ja liu'uta työkalua hitaasti seinää pitkin. (Kuva B)

Kuva B
Kun työkalu saavuttaa rungon reunan, punainen EDGE-valo syttyy, SpotLite ® osoitin loistaa ja tasainen ääni kuuluu. Merkitse kohta. (Kuva C)

Kuva C
Jatka skannaussuuntaa vapauttamatta virtapainiketta, kunnes punainen EDGE-valo ja SpotLite^® -osoitin sammuvat, käännä sitten suunta. (Kuva D)

Kuva D

Liu'uta työkalua, kunnes rungon toinen reuna havaitaan, ja merkitse myös tämä. (Kuva E)

Kuva E

Rungon keskikohta on kahden merkin välinen keskipiste.

DEEPSCAN^® -TILA

DeepScan^® -tila havaitsee rungot jopa 38 mm syvyydeltä, eli kaksi kertaa StudScan-tilan syvyyden. Siirrä tilan valintakytkin DeepScan^® -tilaan ja noudata sitten vaiheita 1–5 kohdassa RUNKON PAIKANTAMINEN.

ÄLÄ OLETA, ETTÄ SEINÄSSÄ EI OLE JÄNNITTEISIÄ SÄHKÖJOHTOJA. ÄLÄ TEE TOIMENPITEITÄ, JOTKA VOIVAT OLLA VAARALLISIA, JOS SEINÄ SISÄLTÄÄ JÄNNITTEISEN SÄHKÖJOHDON. KATKAISE AINA SÄHKÖ-, KAASU- JA VESILIITÄNNÄT ENNEN PINTAAN TUNKEUTUMISTA. NÄIDEN OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA SÄHKÖISKUUN, TULEEN JA/TAI VAKAVAAN VAMMAAN TAI OMAISUUSVAHINKOON.

VAROITUS RUNGON PÄÄLLÄ

Jos skannaus alkaa suoraan rungon päältä, työkalu antaa jatkuvan piippauksen ja valot vilkkuvat.
Jos näin tapahtuu, käynnistä skannaus uudelleen eri paikassa.

WIREWARNING^® -TUNNISTUS

Zircon^® WireWarning^® -tunnistusominaisuus toimii jatkuvasti molemmissa tiloissa. Kun jännitteinen, suojaamaton AC-jännite havaitaan, WireWarning^® -tunnistusmerkkivalo syttyy. Jos skannaus alkaa jännitteisen, suojaamattoman AC-johdon päältä, merkkivalo vilkkuu jatkuvasti. (Kuva F)

Kuva F

Noudata äärimmäistä varovaisuutta näissä olosuhteissa tai aina, kun jännitteisiä AC-johtoja on läsnä.

TYÖKALU EI VÄLTTÄMÄTTÄ TUNNISTA JÄNNITTEISTÄ VIRTAA, JOS JOHDOT OVAT YLI 50 MM SKANNATUN PINNAN ALLA, BETONISSA, SUOJAPUTKESSA, VANERILEVYN TAI METALLISEN SEINÄPÄÄLLYSTEEN TAKANA TAI JOS YMPÄRISTÖSSÄ TAI SKANNATULLA PINNALLA ON KOSTEUTTA.

TYÖSKENTELY ERI MATERIAALIEN KANSSA

Tämä työkalu voi skannata tehokkaasti useimpien levyjen läpi, mukaan lukien:

Paljas puulattia (DeepScan^® -tilassa)
Linoleumi puupohjalla
Kipsilevy vaneriverhouksen päällä
Seinät tapetilla (jos kuiva)
Teksturoidut katot, joiden paksuus on yhtenäinen (aseta ohut pahvi kattoon ja skannaa sen yli, jotta tekstuuri ei vahingoitu)

Sitä ei ole suunniteltu käytettäväksi:

Keraamiset laatat, liuskekivi, graniitti, marmori ja muut kivipinnat
Matot ja pehmusteet
Tapetti, jossa on metallikuituja
Vasta maalatut seinät, jotka ovat vielä kosteita (kuivuminen voi kestää viikon tai kauemmin levityksen jälkeen)
Rima- ja rappausseinät
Foliopäällysteinen eristys
Lasi tai muu tiheä materiaali
Kylpyhuoneen lisäosat, kuten kylpyammeet ja suihkut
Pinnat, jotka ovat paksumpia kuin 38 mm

Tapetti Tämä työkalu toimii normaalisti seinillä, jotka on päällystetty tapetilla tai kankaalla, elleivät materiaalit ole metallifoliota, sisällä metallikuituja tai ovat vielä märkiä levityksen jälkeen. Tapetin kuivuminen voi kestää useita viikkoja levityksen jälkeen.

Vasta maalatut seinät Kuivuminen voi kestää viikon tai kauemmin levityksen jälkeen.

Rima ja rappaus Rappauksen paksuuden epäsäännöllisyyksien vuoksi tätä työkalua ei suositella käytettäväksi rima- ja rappausseinillä.

Erittäin teksturoidut seinät tai akustiset katot Kun skannaat kattoa tai seinää, jonka pinta on epätasainen, aseta ohut pahvi skannattavalle pinnalle ja skannaa pahvin yli DeepScan^® -tilassa.

Puulattia, aluslattia tai kipsilevy vaneriverhouksen päällä Käytä DeepScan^® -tilaa ja liikuta työkalua hitaasti.
Tämä työkalu ei voi skannata runkoja ja palkkeja maton ja pehmusteen läpi.

HUOMAUTUS: Tunnistussyvyys ja tarkkuus voivat vaihdella skannausympäristön olosuhteiden mukaan, kuten seinämateriaalien mineraalipitoisuus, kosteus, rakenne ja koostumus.

Sähköjohdot ja putket Riippuen sähköjohtojen tai putkien läheisyydestä seinän pintaan, työkalu voi havaita ne samalla tavalla kuin rungot. Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka voivat sisältää näitä esineitä.

Rungot ja palkit ovat normaalisti 40 tai 60 cm:n välein ja ovat 38 mm leveitä. Mikä tahansa lähempänä toisiaan tai eri levyinen ei välttämättä ole runko tai palkki.

VIANETSINTÄ JA RAKENNUSVINKKEJÄ

TILANNE	TODENNÄKÖINEN SYY	RATKAISU
Kaikki valot syttyvät samanaikaisesti ja työkalu piippaa jatkuvasti.	Työkalua ei pidetä tasaisesti seinää vasten.	Pidä työkalua siten, että peukalo on toisella puolella ja sormet toisella puolella. Älä kosketa skannattavaa pintaa tai työkalun skannauspäätä. Liikuta työkalua suoraan ylös ja alas, runkojen suuntaisesti. Älä kierrä työkalua.
	Työkalu kallistuu tai nousee skannauksen aikana.	Siirrä tilan valintakytkin DeepScan^® -tilaan. Kun skannaat epätasaista pintaa, aseta ohut pahvi skannattavalle pinnalle ja skannaa pahvin yli DeepScan^® -tilassa.
	Skannauspinta on liian tiheä tai liian märkä, jotta työkalu toimisi.	Jos työkalua käytetään äskettäin teipatulla, maalatulla tai tapetoidulla seinällä, anna sen kuivua ja yritä uudelleen.
Runkoja ei voida havaita StudScan-tilassa.	Seinä on paksu tai tiheä.	Vaihda DeepScan^® -tilaan rungon paikantamiseksi.
Vihreä VALMIS-valo syttyy, mutta mitään ei tapahdu skannauksen aikana.	Työkalu ei välttämättä ole tasaisesti seinää vasten.	Pidä työkalua siten, että takana olevat tyynyt ovat täysin kosketuksissa pintaan.
	Kalibrointi on saattanut tapahtua rungon päällä DeepScan^® -tilassa.	Kalibroi uudelleen eri alueella ja jatka sitten skannausta.
Runkoja ei voida havaita DeepScan^® -tilassa.	Kalibrointi on saattanut tapahtua rungon päällä.	Siirrä laite eri alueelle ja skannaa sitten uudelleen. Varmista myös, että työkalua pidetään seinää vasten kuvien mukaisesti.
Työkalu havaitsee muita esineitä kuin runkoja tai löytää enemmän runkoja kuin pitäisi olla.	Sähköjohdot ja metalli- tai muoviputket voivat olla lähellä tai koskettaa seinän pinnan takaosaa.	Tarkista muut rungot, jotka ovat yhtä etäällä toisistaan 30, 40 tai 60 cm:n välein, tai tarkista sama runko kohdista suoraan ensimmäisen skannausalueen ylä- tai alapuolelta. Rungot kulkevat suoraan ylös ja alas, lattiasta kattoon, kun taas putket voivat muuttaa suuntaa. Vakiokokoisten runkojen väli on noin 38 mm. Mikä tahansa suurempi tai pienempi ei todennäköisesti ole runko (ellei lähellä ovea tai ikkunaa).
Jännitteen tunnistusalue on liian suuri.	Jännitteen tunnistus voi levitä kipsilevyllä jopa 30 cm johdon kummallakin puolella.	Pienennä skannaustunnistusta: Sammuta työkalu. Kytke se uudelleen päälle sen reunan kohdalla, jossa johto havaittiin ensimmäisen kerran. Toista skannaus.
Sähköjohtoja epäillään, mutta WireWarning^® Detection ei varoita.	Johdot on suojattu metalliputkella, punotulla johdolla tai metallisella seinäpäällysteellä.	Jos on pistorasiakytkin, käännä se ON-asentoon skannauksen aikana, mutta käännä OFF-asentoon, kun työskentelet johtojen lähellä. Noudata erityistä varovaisuutta, jos alueella on vaneria, paksu puutuki kipsilevyn takana tai seinät, jotka ovat normaalia paksumpia.
	Johdot, jotka ovat syvemmällä kuin 50 mm pinnasta, eivät välttämättä tule havaituiksi.	Katso yllä.
	Johdot eivät välttämättä ole jännitteisiä.	Kytke lamppu pistorasiaan ja kytke se päälle testataksesi, ovatko johdot jännitteisiä.
