Zircon StudSensor HD45 - Manual del detector de vigas con localización de bordes

ANTES DE COMENZAR

LOS DETECTORES DE VIGAS ZIRCON^® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO QUE SE DETECTA ES UNA VIGA. - Utilice siempre una batería alcalina nueva de 9V con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

• No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.
• Siempre comience su escaneo en el modo StudScan, que escanea a través de superficies de hasta 19 mm de profundidad. Escanear en el modo DeepScan^® puede detectar un objeto más profundo detrás de la pared que puede o no ser una viga.
• Siempre escanee las vigas a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de vigas. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el piso hasta el techo, como lo hará una viga.
• Las lecturas siempre deben ser consistentes y repetibles.
• Los detectores de vigas Zircon^® se recomiendan solo para uso en interiores.
• Las vigas normalmente van desde el piso hasta el techo, excepto por encima y por debajo de las ventanas, y por encima de las puertas.
• Otros objetos que se encuentran comúnmente en paredes, pisos o techos son tuberías de agua, líneas de gas, cortafuegos y cableado eléctrico. La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
• Siempre corte la energía cuando trabaje cerca de cables eléctricos.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que las vigas. Siempre se debe tener precaución al clavar, cortar o perforar en paredes, pisos y techos que puedan contener estos elementos.
• Las vigas y viguetas normalmente están espaciadas a 40 o 60 cm en el centro, normalmente tienen 38 mm de ancho y pueden estar separadas por cortafuegos. Cualquier cosa que esté más junta o tenga un ancho diferente puede no ser una viga o vigueta.

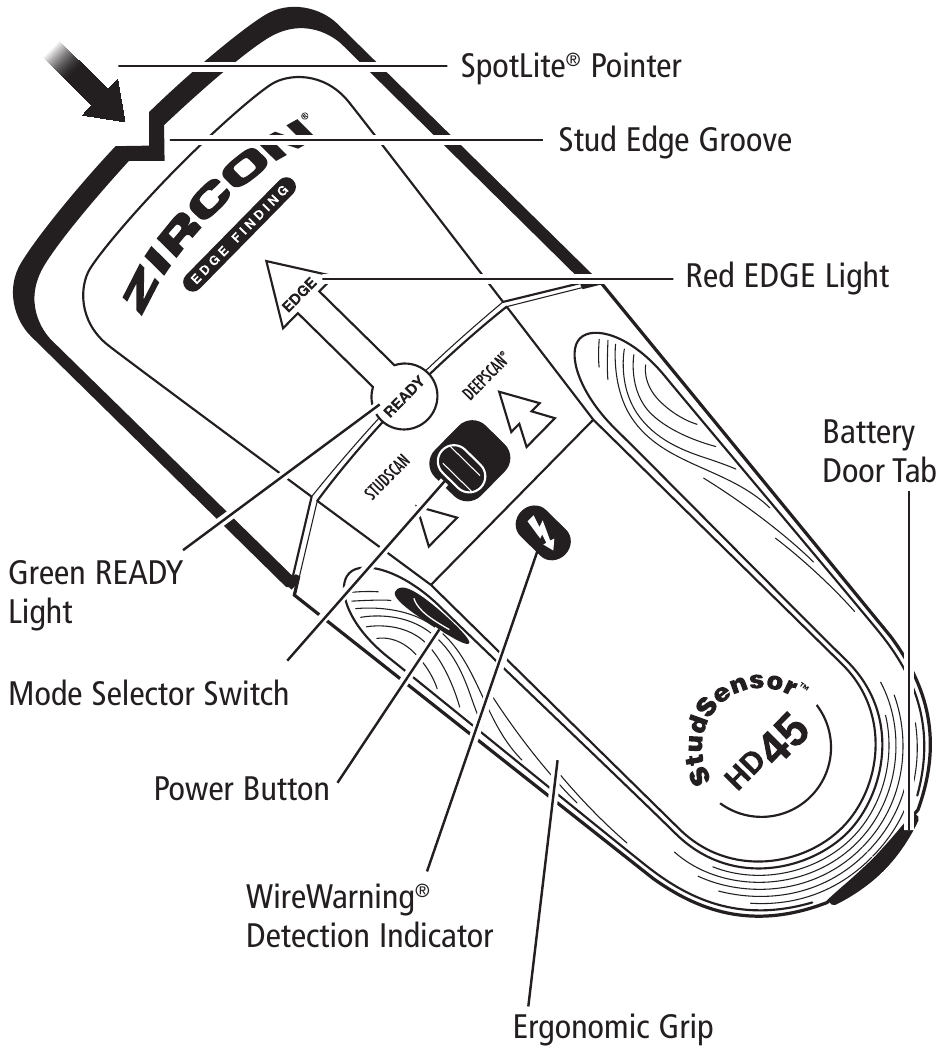

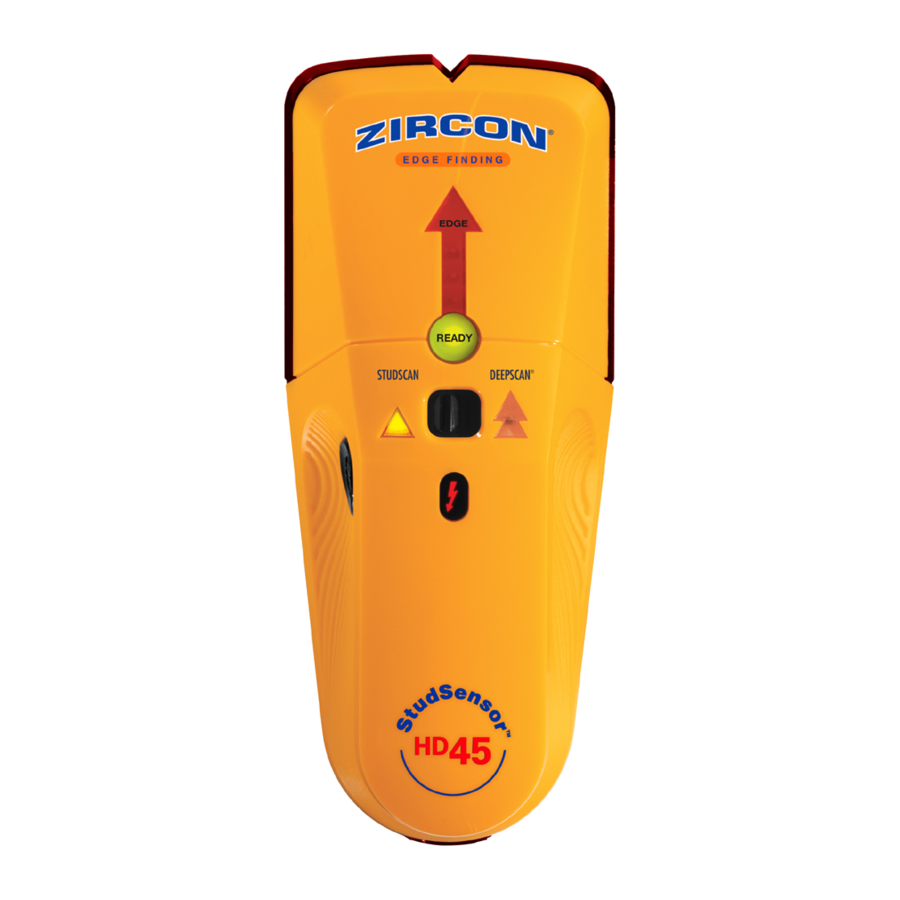

PIEZAS Y CARACTERÍSTICAS

2 modos de escaneo

• StudScan localiza los bordes de la viga (madera o metal) hasta 19 mm de profundidad
• DeepScan^® localiza los bordes de la viga hasta 38 mm de profundidad

La detección WireWarning^® detecta y alerta automáticamente sobre cables de CA (corriente alterna) activos y sin blindaje en ambos modos. Cuando se detecta voltaje de CA, se ilumina el indicador de detección WireWarning^®.

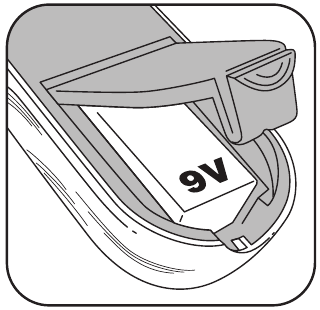

INSTALE LA BATERÍA DE 9 VOLTIOS

Utilice siempre una batería alcalina nueva con una fecha de caducidad extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

No confíe exclusivamente en el escáner para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.

ENCENDER

Mueva el interruptor selector de modo al modo deseado:
StudScan o DeepScan^®.
Para activar la herramienta, presione y mantenga presionado el botón de encendido (Power Button).
Si no se mantiene presionado el botón, la unidad se apaga.

ENCONTRAR UNA VIGA

Para obtener los mejores resultados, sostenga la herramienta como se muestra (Figura A) y muévase lentamente al escanear. No toque la superficie durante la calibración o el escaneo.

Figura A

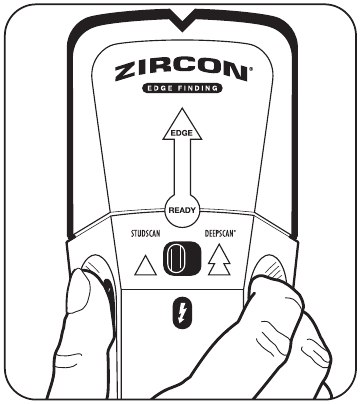

1. Sostenga la herramienta plana contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). En 1 a 2 segundos, la unidad se calibrará, las luces y el puntero SpotLite^® parpadearán, la herramienta emitirá un pitido y la luz verde READY se iluminará.
   NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.

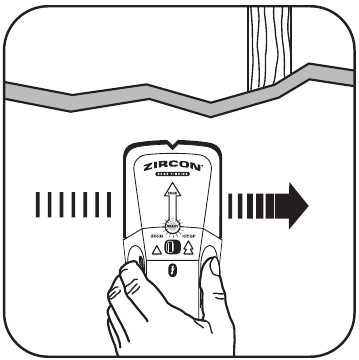

2. Mientras mantiene presionado el botón de encendido (Power Button), deslice la herramienta lentamente a lo largo de la pared. (Figura B)

   Figura B

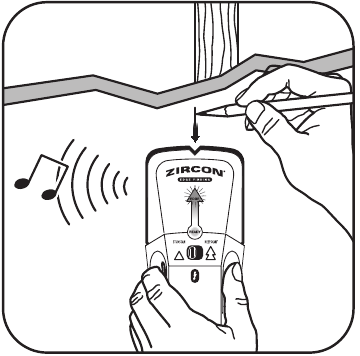

3. Cuando la herramienta alcanza el borde de la viga, la luz roja EDGE se iluminará, el puntero SpotLite ® brillará y sonará un tono constante. Marque el lugar. (Figura C)

   Figura C

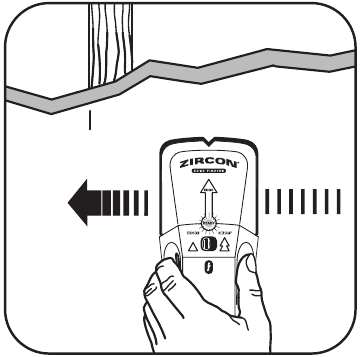

4. Sin soltar el botón de encendido (Power Button), continúe la dirección del escaneo hasta que la luz roja EDGE y el puntero SpotLite^® se apaguen, luego invierta la dirección. (Figura D)

   Figura D

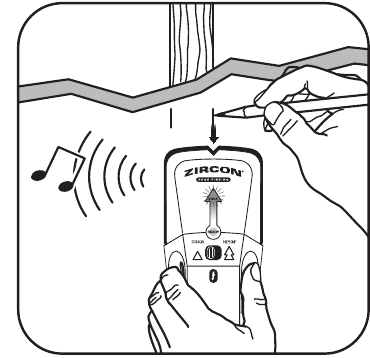

5. Deslice la herramienta hasta que se detecte el otro borde de la viga y marque esto también. (Figura E)

   Figura E

   El centro de la viga es el punto medio entre las dos marcas.

MODO DEEPSCAN^®

El modo DeepScan^® detectará vigas de hasta 38 mm de profundidad, o el doble de la profundidad de StudScan. Mueva el interruptor selector de modo al modo DeepScan^®, luego siga los pasos 1 a 5 en ENCONTRAR UNA VIGA.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS ACTIVOS EN LA PARED. NO TOME MEDIDAS QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO ACTIVO. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

ADVERTENCIA SOBRE LA VIGA

Si el escaneo comienza directamente sobre una viga, la herramienta emitirá un pitido continuo y las luces parpadearán.
Si esto sucede, reinicie el escaneo en una ubicación diferente.

DETECCIÓN WIREWARNING^®

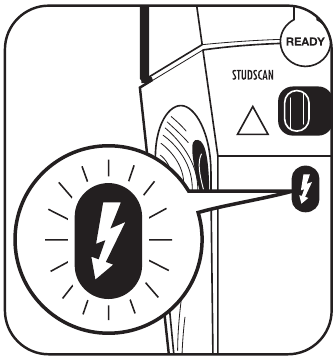

La función de detección WireWarning^® de Zircon^® funciona continuamente en ambos modos. Cuando se detecta voltaje de CA activo y sin blindaje, se ilumina el indicador de detección WireWarning^®. Si el escaneo comienza sobre un cable de CA activo y sin blindaje, el indicador parpadeará continuamente. (Figura F)

Figura F

Tenga extrema precaución en estas circunstancias, o siempre que haya cableado de CA activo presente.

ES POSIBLE QUE LA HERRAMIENTA NO DETECTE CORRIENTE ACTIVA SI LOS CABLES ESTÁN A MÁS DE 50 mm POR DEBAJO DE LA SUPERFICIE ESCANEADA, EN CONCRETO, ENCAJONADOS EN UN CONDUCTO, DETRÁS DE UNA PARED DE CORTE DE MADERA CONTRACHAPADA O UN REVESTIMIENTO DE PARED METÁLICO, O SI HAY HUMEDAD PRESENTE EN EL ENTORNO O LA SUPERFICIE ESCANEADA.

TRABAJAR CON DIFERENTES MATERIALES

Esta herramienta puede escanear eficazmente a través de la mayoría de los materiales de lámina, incluidos:

• Pisos de madera desnuda (en modo DeepScan^®)
• Linóleo sobre base de madera
• Paneles de yeso sobre revestimiento de madera contrachapada
• Paredes con papel tapiz (si está seco)
• Techos texturizados con espesor uniforme (coloque un trozo delgado de cartón en el techo y escanee sobre él para evitar dañar la textura)

No está diseñado para usarse con:

• Cerámica, pizarra, granito, mármol y otras superficies de roca
• Alfombras y acolchado
• Papel tapiz con fibras metálicas
• Paredes recién pintadas que aún están húmedas (puede tardar una semana o más en secarse después de la aplicación)
• Paredes de listones y yeso
• Aislamiento cubierto de papel de aluminio
• Vidrio o cualquier otro material denso
• Insertos de baño como bañeras y duchas
• Superficies de más de 38 mm de espesor

Papel tapiz Esta herramienta funciona normalmente en paredes cubiertas con papel tapiz o tela, a menos que los materiales sean de papel de aluminio metálico, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel tapiz deba secarse durante varias semanas después de la aplicación.

Paredes recién pintadas Puede tardar una semana o más en secarse después de la aplicación.

Listones y yeso Debido a las irregularidades en el espesor del yeso, no se recomienda el uso de esta herramienta en listones y yeso.

Paredes muy texturizadas o techos acústicos Cuando escanee un techo o pared con una superficie irregular, coloque un cartón delgado en la superficie que se va a escanear y escanee sobre el cartón en el modo DeepScan^®.

Pisos de madera, contrapisos o paneles de yeso sobre revestimiento de madera contrachapada Use el modo DeepScan^® y mueva la herramienta lentamente.
Esta herramienta no puede escanear vigas y viguetas a través de alfombras y acolchado.

NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Cableado eléctrico y tuberías Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que las vigas. Siempre se debe tener precaución al clavar, cortar o perforar en paredes, pisos y techos que puedan contener estos elementos.

Las vigas y viguetas normalmente están espaciadas a 40 o 60 cm y tienen 38 mm de ancho. Cualquier cosa que esté más junta o tenga un ancho diferente puede no ser una viga o vigueta.

CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS Y LA CONSTRUCCIÓN
