Zircon StudSensor SL, StudSensor Pro SL - Seinänaulojen ja koolauspalkkien etsintälaite, käyttöohje

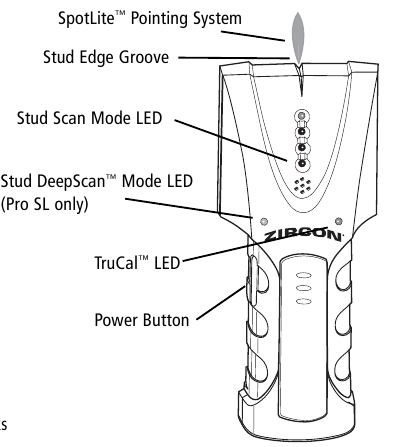

Yksikön yleiskatsaus

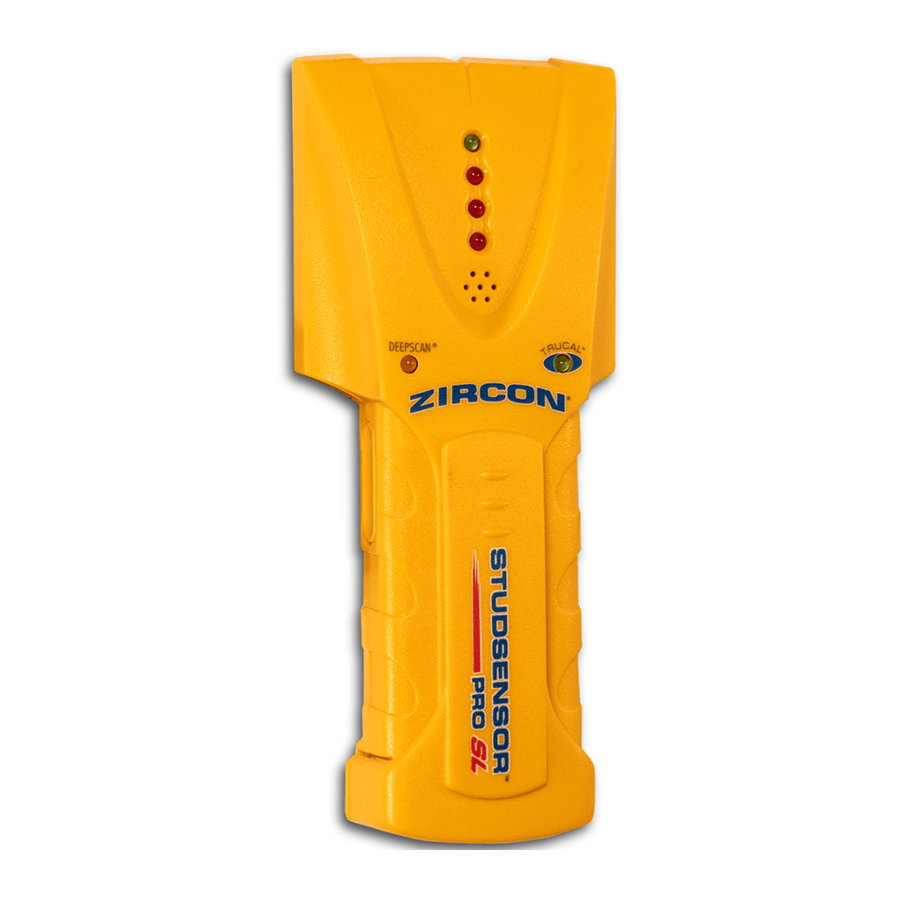

Zircon StudSensor ™ SL ja Pro SL löytävät puu- ja metallinaulat jopa 3 ⁄ 4 tuuman (19 mm) syvyydestä seinistä. StudSensor Pro SL löytää nauloja myös jopa 1 1 ⁄ 2 tuuman (38 mm) syvyydestä lattioista ja katoista. Niissä on tyylikäs, iskunkestävä kotelo, sisäänrakennettu pidike ja SpotLite ™ -osoitusjärjestelmä.
TILAN VALINTA
- Tilan valinta: Normaalia skannausta varten paina virtapainiketta kerran. DeepScan™ -tilaa varten napsauta painiketta kahdesti (DeepScan™ LED-valo syttyy, vain Pro SL).
- Kun etsit nauloja, aloita aina skannerin Stud Scan -tilassa (naulan etsintä), joka skannaa pintojen läpi jopa 3⁄4 tuuman paksuudelta.
- DeepScan™ -tila tulisi valita vain, jos tiedät, että pinta on rakennettu ja paksumpi kuin normaali rakenne. Sinun tulisi aina skannata alue ensin Stud Scan -tilassa (naulan etsintä) varmistaaksesi, että DeepScan™ -tilaa tarvitaan. DeepScan™ on tarkoitettu syvyyksille välillä 3⁄4 tuumaa ja 11⁄2 tuumaa (vain Pro SL).
TÄRKEITÄ KÄYTTÖVINKKEJÄ
LUE HUOLELLISESTI
- Työkalun asento. Oikeaa käyttöä varten aseta skanneri aina tasaisesti pintaa vasten ennen virran kytkemistä.
- Virta. Paina virtapainiketta jatkuvasti käytön aikana.
- Kalibrointi. Aseta yksikkö tasaisesti seinää vasten. Paina virtapainiketta ja pidä sitä painettuna. Älä liikuta yksikköä, ennen kuin kalibrointi on valmis (1-2 sekuntia). Kun kalibrointi on valmis, TruCal™ LED-valo pysyy päällä.
- Käyttö. Liikuta yksikköä hitaasti pitäen sen tasaisesti seinää vasten. Älä keinuta, kallista tai nosta sitä.
- Jos kalibroit naulan päällä DeepScan™ -tilassa, et todennäköisesti havaitse nauloja. Siirrä yksikköä muutama tuuma oikealle tai vasemmalle, vapauta virtapainike ja aloita alusta (vain Pro SL).

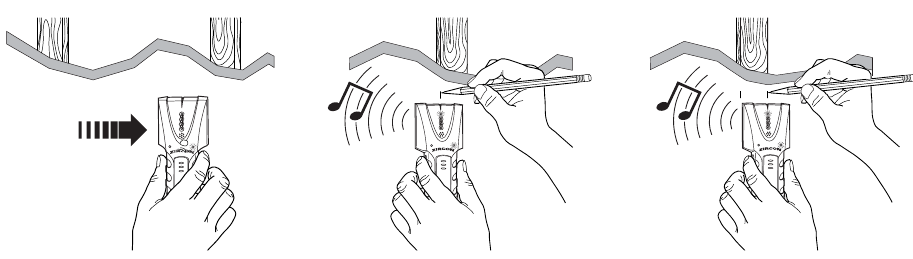

SKANNAUS STUD SCAN- TAI DEEPSCAN™ -TILASSA (VAIN PRO SL)
Kalibroinnin jälkeen (katso numero 2) jatka virtapainikkeen painamista ja liu'uta yksikköä hitaasti pinnan yli. Kun lähestyt naulaa, punaiset LED-valot syttyvät peräkkäin alhaalta ylös (katso kuvat seuraavan sarakkeen yläosassa).
Jatka skannerin hidasta liikuttamista. Kun ylin vihreä LED-valo palaa, piippausääni kuuluu ja SpotLite™ -osoitusjärjestelmän säde loistaa, olet löytänyt naulan reunan. Merkitse tämä kohta.
Jatka skannausta merkityn kohdan yli, kunnes LED-valot sammuvat. Liu'uta yksikköä vastakkaiseen suuntaan löytääksesi naulan toisen reunan. Merkitse tämä toinen kohta. Naulan keskikohta on kahden merkin välissä.
Skannaus Stud Scan- tai DeepScan™ -tilassa
Huomautus:
DeepScan™ voi ilmoittaa muista asioista kuin nauloista.
KÄYTTÖVAROITUKSET
Riippuen sähköjohtojen tai putkien läheisyydestä seinäpintaan, StudSensor™ voi havaita ne samalla tavalla kuin naulat, erityisesti DeepScan™ -tilassa. Varovaisuutta on aina noudatettava naulattaessa, sahattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka saattavat sisältää näitä esineitä. Lisääntyneen herkkyytensä vuoksi DeepScan™ -tila voi havaita myös muita asioita seinissä, jotka eivät ole nauloja (vain Pro SL).
Yllätysten välttämiseksi muista, että naulat tai koolauspalkit on normaalisti sijoitettu 16 tuuman (406 mm) tai 24 tuuman (610 mm) välein ja niiden leveys on 11⁄2 tuumaa (38 mm). Mikä tahansa lähempänä toisiaan tai eri leveys ei välttämättä ole naula, koolauspalkki tai palokatko. Katkaise aina virta, kun työskentelet sähköjohtojen lähellä.
Työskentely eri materiaalien kanssa
- Tapetti: StudSensor™ toimii normaalisti tapetilla tai kankaalla päällystetyillä seinillä, elleivät materiaalit ole metallifoliota, sisällä metallikuituja tai ole vielä märkiä levityksen jälkeen.
- Teksturoidut seinät tai akustiset katot: Kun skannaat kattoa tai seinää, jossa on epätasainen pinta, aseta ohut pahvi kattoon tai seinään ja skannaa pahvin yli DeepScan™ -tilassa. Kalibroi pahvi paikallaan (vain Pro SL).
- Puulattia, aluslattia tai kipsilevy vanerikuoren päällä: käytä DeepScan™ -tilaa (vain Pro SL).
- StudSensor™ ei voi skannata puunauloja ja koolauspalkkeja keraamisten laattojen tai kokolattiamaton ja pehmusteen läpi. Sitä ei suositella käytettäväksi rimojen ja rappausseinien kanssa rappauksen paksuuden epäsäännöllisyyksien vuoksi.
Huomautus:
Tunnistussyvyys ja tarkkuus voivat vaihdella materiaalien kosteuden, sisällön, seinän tekstuurin ja maalin vuoksi.
PARISTON VAIHTAMINEN
Huomautus:
Älä löysää tai irrota ruuvia yksikön takana.
Purista yksikön sivuja vapauttaaksesi pidikkeen pään.
Liu'uta 9 V:n paristo lokeroon, napa puoli edellä, sovittaen (+) ja (-) navat paristosta koteloon.
Aseta pidike takaisin paikalleen. Pariston kesto on noin 2 vuotta normaaleissa olosuhteissa.
HYÖDYLLISIÄ VINKKEJÄ
(Katso tärkeitä käyttövinkkejä)
| Tilanne | Todennäköiset syyt | Ratkaisut |
| Ei merkkejä. |
|
|
| Valot alkavat vilkkua ja yksikkö piippaa toistuvasti. |
|
|
| Havaitsee muita esineitä kuin nauloja Stud Scan- ja DeepScan™ -tiloissa. Löytää enemmän kohteita kuin pitäisi olla. |
|
|
Käy osoitteessa www.zircon.com/support saadaksesi uusimmat ohjeet.
RAJOITETTU 2 VUODEN TAKUU
Zircon Corporation ("Zircon") takaa, että tässä tuotteessa ei ole materiaali- ja valmistusvirheitä 2 vuoden ajan ostopäivästä. Kaikki takuun alaiset vialliset tuotteet, jotka palautetaan Zirconille*, rahti maksettuna ja ostotodistus sekä 5,00 dollaria postituksen ja käsittelyn kattamiseksi, korjataan tai vaihdetaan Zirconin valinnan mukaan. Tämä takuu rajoittuu tuotteen elektronisiin piireihin ja alkuperäiseen koteloon, ja se sulkee nimenomaisesti pois väärinkäytöstä, kohtuuttomasta käytöstä tai laiminlyönnistä aiheutuneet vahingot. Tämä takuu korvaa kaikki muut takuut, nimenomaiset tai epäsuorat, eikä mikään muu luonteeltaan oleva esitys tai vaatimus sido tai velvoita Zirconia. Kaikki tähän tuotteeseen sovellettavat epäsuorat takuut rajoittuvat yhteen vuoteen sen ostamisen jälkeen. ZIRCON EI MISSÄÄN TAPAUKSESSA OLE VASTUUSSA MISTÄÄN ERITYISISTÄ, SATUNNAISISTA TAI VÄLILLISISTÄ VAHINGOISTA, JOTKA AIHEUTUVAT TÄMÄN TUOTTEEN HALLUSSA OLOSTA, KÄYTÖSTÄ TAI TOIMINTAHÄIRIÖSTÄ.
Hallituksen määräysten mukaisesti sinulle ilmoitetaan, että: (i) jotkin osavaltiot eivät salli rajoituksia sille, kuinka kauan epäsuora takuu kestää, ja/tai satunnaisten tai välillisten vahinkojen poissulkemista tai rajoittamista, joten yllä olevat rajoitukset ja/tai poissulkemiset eivät välttämättä koske sinua, ja edelleen. (ii) tämä takuu antaa sinulle tietyt lailliset oikeudet, ja sinulla voi olla myös muita oikeuksia, jotka vaihtelevat osavaltioittain. Palauta tuote rahti maksettuna ja ostotodistus (päivätty myyntikuitti) sekä 5,00 dollaria postituksen ja käsittelyn kattamiseksi osoitteeseen:
UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
Munich, Germany
Muista sisällyttää nimesi ja palautusosoitteesi. Takuun ulkopuolinen huolto ja korjaus, jossa ostotodistusta ei toimiteta, palautetaan korjaukset maksettuna C.O.D. Varaa 4–6 viikkoa toimitukseen.
Asiakaspalvelu: 1-800-245-9265 tai 1-408-963-4550
Maanantai–perjantai, klo 8.00–17.00 PST
Sähköposti: info@zircon.com
Yhdysvaltain patentit 4099118, 4464622, 5352974, 5619128, 6023159, 6249241, 6291970, D455430 ja D455750
Kanadan patentit 1106932, 2141553, 2341385 ja 2353156
EU-patentit EP0657032, EP1429148 ja patentti vireillä
Ison-Britannian patentit GB2159630 ja GB2117909 Japanin patentti 3581851
©2007 Zircon Corporation • P/N 62129 Rev A 05/07
DeepScan, SpotLite, StudSensor, TruCal ja Zircon ovat Zircon Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä.
Lataa käyttöohje
Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.
