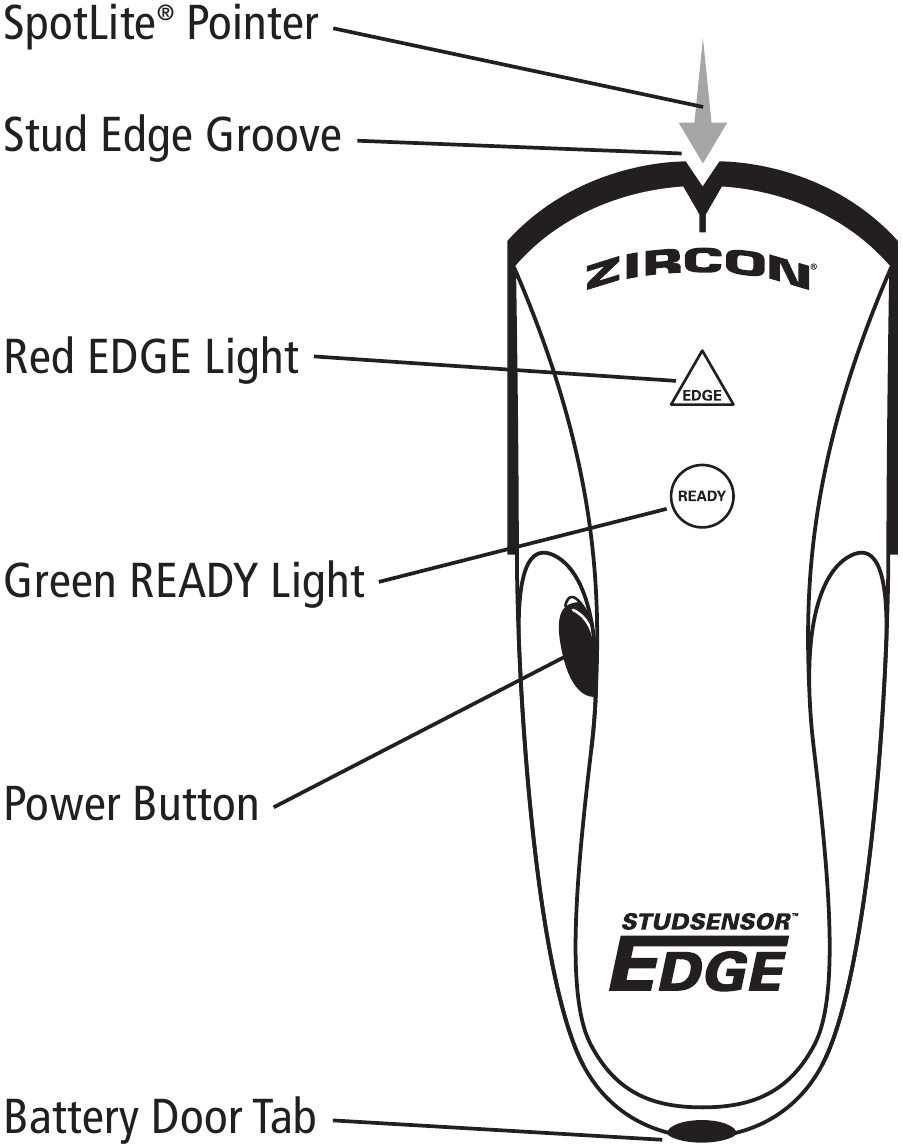

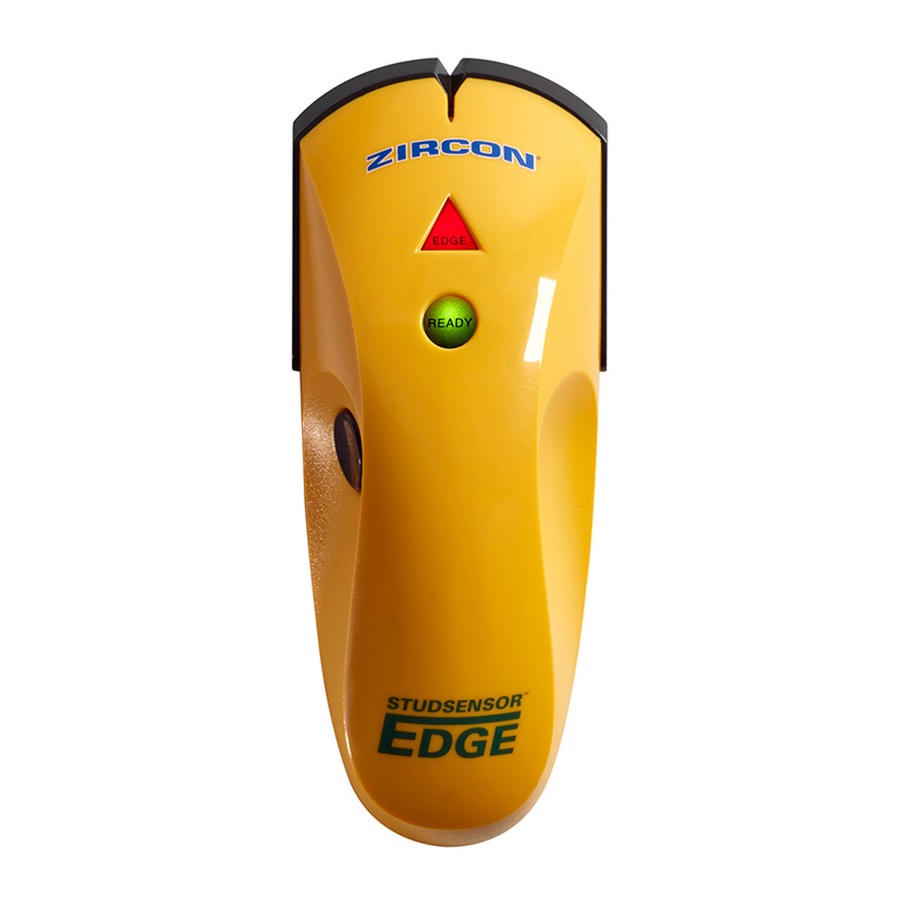

Prehľad

Detektor kolíkov Zircon StudSensor ™ EDGE nájde okraje drevených a kovových kolíkov v stenách do hĺbky 19 mm. Má elegantné, vysoko odolné puzdro s patentovaným dizajnom úchopu a novým ukazovateľom SpotLite ®.

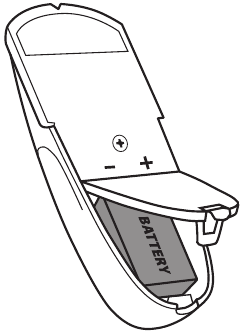

INŠTALÁCIA BATÉRIE

Nepokúšajte sa odskrutkovať zadnú časť nástroja.

Zatlačte na západku dvierok batérie v spodnej časti nástroja a otvorte dvierka. Vložte novú 9-voltovú batériu, pričom kladný (+) a záporný (-) pól zhodujte s ikonami vytlačenými na zadnej strane. Zacvaknite batériu na miesto a vráťte dvierka.

DÔLEŽITÉ PREVÁDZKOVÉ TIPY

PROSÍM, POZORNE SI PREČÍTAJTE

Poloha nástroja: Pre správne použitie vždy položte skener naplocho na povrch pred zapnutím napájania.
Napájanie: Počas používania nepretržite stláčajte a držte tlačidlo Power (napájanie).
Prevádzka: Pohybujte jednotkou pomaly, pričom ju držte naplocho na stene. Nekývajte, nenakláňajte ani ju nezdvíhajte.

ZAPNUTIE/KALIBRÁCIA NÁSTROJA A NÁJDENIE KOLÍKA

Položte jednotku naplocho na stenu. Stlačte a podržte tlačidlo Power (napájanie). Počas kalibrácie bude šípka SpotLite a červené svetlo EDGE blikať, jednotka bude pípať a zelené svetlo READY (pripravené) bude nepretržite svietiť. Nehýbte s jednotkou, kým sa kalibrácia nedokončí.
Ak kalibrujete nad kolíkom, jednotka bude opakovane pípať. Posuňte jednotku o niekoľko centimetrov doprava alebo doľava, uvoľnite tlačidlo Power (napájanie) a začnite znova.

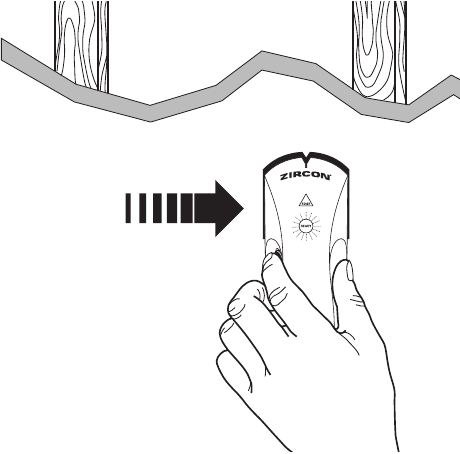

Po dokončení kalibrácie pokračujte v držaní tlačidla Power (napájanie) a pomaly posúvajte jednotku po povrchu.

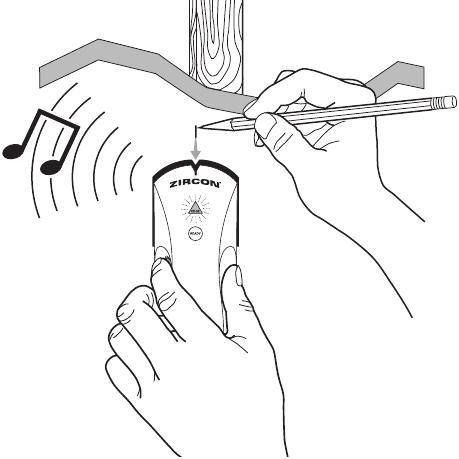

Keď sa rozsvieti horné červené svetlo EDGE, zaznie pípnutie a zasvieti šípka ukazovateľa SpotLite, našli ste okraj kolíka. Označte toto miesto.
Pokračujte v skenovaní za označené miesto, kým červené svetlo EDGE nezhasne. Posuňte jednotku v opačnom smere, aby ste našli druhý okraj kolíka.

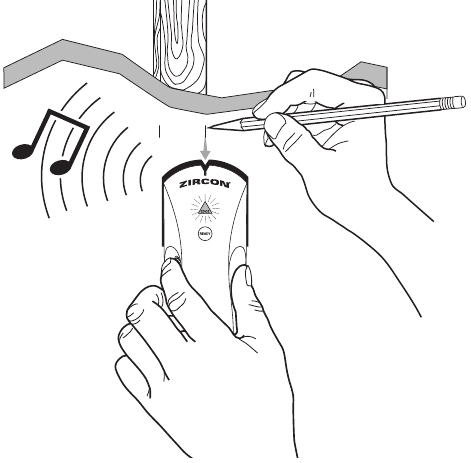

Označte toto druhé miesto. Stred kolíka je vycentrovaný medzi dvoma značkami.

PREVÁDZKOVÉ UPOZORNENIA

V závislosti od blízkosti elektrických káblov alebo potrubí k povrchu steny ich môže StudSensor EDGE detekovať rovnakým spôsobom ako kolíky. Pri pribíjaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.

Aby ste predišli prekvapeniam, pamätajte, že kolíky alebo nosníky sú zvyčajne rozmiestnené 16 palcov (406 mm) alebo 24 palcov (610 mm) od seba a majú šírku 1 (35 mm) až palca. Všetko, čo je bližšie k sebe alebo má inú šírku, nemusí byť kolík, nosník alebo protipožiarna bariéra.

Pri práci v blízkosti elektrických káblov vždy vypnite napájanie.

SKENOVANIE RÔZNYCH POVRCHOV

Čerstvo natreté steny: Po aplikácii môže trvať týždeň alebo dlhšie, kým uschnú.

Tapeta: StudSensor^™ EDGE funguje normálne na stenách pokrytých tapetami alebo látkou, pokiaľ materiály nie sú z kovovej fólie, neobsahujú kovové vlákna alebo sú po aplikácii stále mokré.

Latky a omietka: Kvôli nepravidelnostiam v hrúbke omietky sa tento nástroj neodporúča používať na latky a omietku.

StudSensor^™ EDGE nemôže skenovať drevené kolíky a nosníky cez keramické dlaždice alebo koberce a podložky.

Poznámka: Hĺbka snímania a presnosť sa môžu líšiť v závislosti od vlhkosti, obsahu materiálov, štruktúry steny a farby.

UŽITOČNÉ RADY

Pozri tiež DÔLEŽITÉ PREVÁDZKOVÉ TIPY

Situácia	Pravdepodobné príčiny	Riešenia
Žiadne indikácie.	V tejto oblasti nie sú žiadne kolíky.	Posuňte sa o niekoľko centimetrov doľava alebo doprava a začnite znova.
Jednotka opakovane pípa.	Nástroj bol kalibrovaný nad kolíkom alebo na hustej časti steny. Nástroj sa počas skenovania naklonil alebo zdvihol.	Vypnite skener, posuňte sa o niekoľko centimetrov, stlačte tlačidlo Power (napájanie) a začnite znova. Na drsných povrchoch položte na stenu tenký kartón, skenujte cez neho, aby ste skener posúvali plynulejšie.
Detekuje aj iné objekty okrem kolíkov. Nájde viac cieľov, ako by malo byť.	Elektrické káble a kovové/plastové potrubia môžu byť v blízkosti alebo sa dotýkať zadného povrchu steny.	Skontrolujte ďalšie kolíky rovnako rozmiestnené na oboch stranách (12, 16 alebo 24 palcov [305, 406 alebo 610 mm] od seba) alebo rovnaký kolík na niekoľkých miestach priamo nad alebo pod prvou skenovanou oblasťou. Buďte opatrní pri pribíjaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, kde sa tieto predmety môžu nachádzať.
