Zircon StudSensor L50 - Návod na použitie hľadača kolíkov

Obsah

PREHĽAD ZARIADENIA

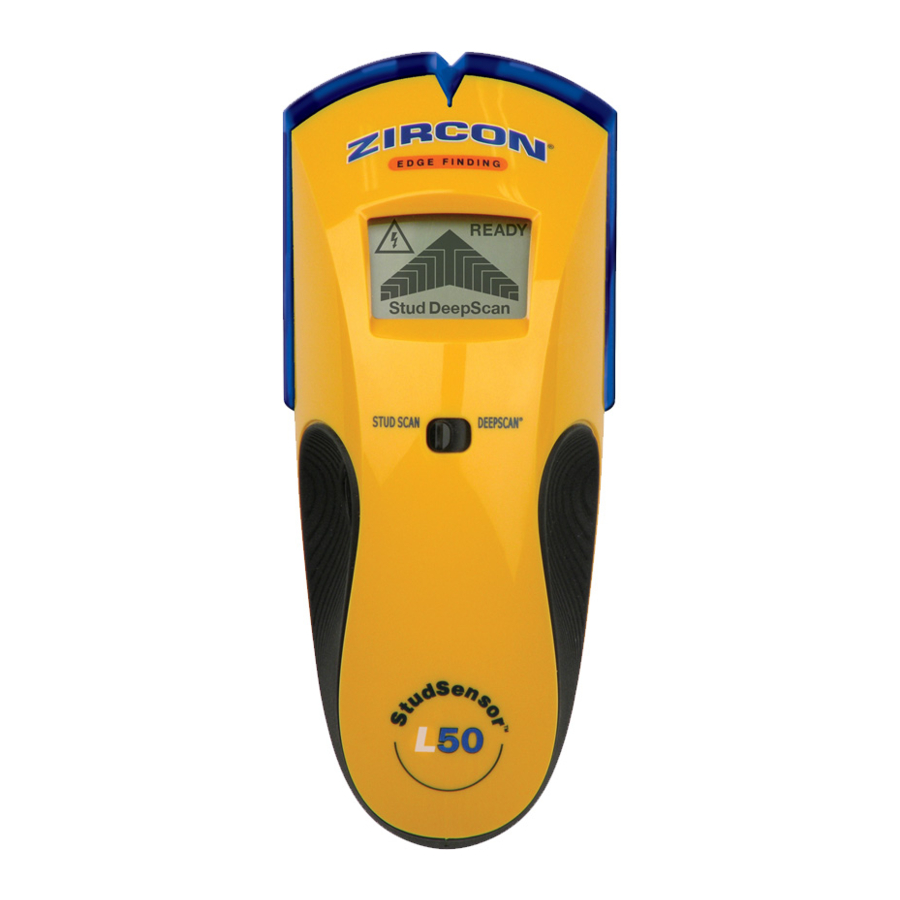

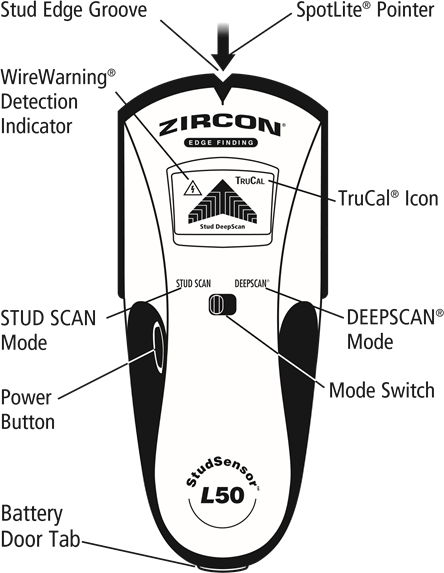

Prehľad zariadenia

StudSensor™ L50 ponúka dva režimy skenovania:

  • STUD SCAN (skenovanie kolíkov): Lokalizuje okraje drevených a kovových kolíkov do hĺbky 19 mm
  • DEEPSCAN®: Lokalizuje okraje drevených a kovových kolíkov do hĺbky 38 mm

WireWarning® detekcia automaticky detekuje a upozorní používateľa na živé AC káble v režimoch STUD SCAN (skenovanie kolíkov) a DEEPSCAN®. Keď je detekované AC napätie, na obrazovke sa zobrazí ikona AC WireWarning®.

INŠTALÁCIA BATÉRIE

Zatlačte na úchyt dvierok batérie v spodnej časti nástroja a otvorte dvierka.

Vložte novú 9V batériu, pričom kladný (+) a záporný (-) pól priraďte k ikonám vytlačeným na zadnej strane. Zacvaknite batériu na miesto a zatvorte dvierka. Hľadače a detektory kolíkov Zircon, najmä tie s LCD obrazovkami, vyžadujú a spotrebúvajú veľké množstvo prúdu z batérií.

Pre optimálny výkon sa dôrazne odporúča používať v týchto nástrojoch úplne nové, nedávno zakúpené alkalické batérie.

Ak máte s nástrojom akékoľvek problémy, vymeňte batériu v nástroji za úplne novú, alebo kontaktujte svojho predajcu Zircon alebo e-mailom na techsupport@zircon.com.

PREVÁDZKOVÉ TIPY

Pre optimálne výsledky skenovania:

  • Držte nástroj rovno hore a dole, rovnobežne s kolíkmi a neotáčajte nástrojom.
  • Držte nástroj plocho proti stene a pri pomalom posúvaní po skenovanom povrchu ho nenakláňajte, neotáčajte ani naň netlačte.
  • Vyhnite sa umiestňovaniu druhej ruky alebo akejkoľvek inej časti tela na skenovaný povrch.
  • V závislosti od blízkosti elektrického vedenia alebo potrubia k povrchu steny ich skener môže detekovať rovnakým spôsobom ako kolíky. Pri zatĺkaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.
  • Aby ste predišli prekvapeniam, pamätajte, že kolíky alebo trámy sú zvyčajne rozmiestnené 40 alebo 60 cm od seba a majú šírku 38-45 mm. Čokoľvek bližšie k sebe alebo s inou šírkou nemusí byť kolík, trám alebo protipožiarna bariéra.

Ak dostávate nepravidelné výsledky skenovania, môže to byť spôsobené vlhkosťou, vlhkosťou vo vnútri steny alebo sadrokartónu, alebo nedávno nanesenou farbou alebo tapetou, ktorá úplne nevyschla. Hoci vlhkosť nemusí byť vždy viditeľná, bude rušiť senzory nástroja. Nechajte stenu niekoľko dní vyschnúť.


Nespoliehajte sa výlučne na detektor pri lokalizácii predmetov za skenovaným povrchom. Použite iné informačné zdroje, ktoré vám pomôžu lokalizovať predmety pred preniknutím do povrchu. Medzi takéto dodatočné zdroje patria stavebné plány, viditeľné vstupné body potrubí a káblov do stien, napríklad v suteréne, a štandardné postupy rozostupu kolíkov 40 a 60 cm.
Pri práci v blízkosti elektrických káblov vždy vypnite napájanie.

PRÁCA S RÔZNYMI MATERIÁLMI
StudSensor™ L50 je určený len na použitie na suchých vnútorných stenách.
warning Poznámka: Hĺbka snímania a presnosť sa môžu líšiť v závislosti od vlhkosti, obsahu materiálov, textúry steny a farby.

StudSensor™ L50 dokáže efektívne skenovať cez väčšinu plošných materiálov, vrátane:

  • Podlahy z holého dreva (v režime DEEPSCAN ®)
  • Linoleum na drevenom podklade
  • Sadrokartón na preglejkovej doske
  • Tapetované steny (ak sú suché)
  • Textúrované stropy, ak majú rovnomernú hrúbku (položte tenký kus kartónu na strop a skenujte cez neho, aby ste predišli poškodeniu textúry)

StudSensor ™ L50 nie je určený na skenovanie materiálov ako sú:

  • Keramická dlažba
  • Koberce a podložky
  • Tapety s kovovými vláknami
  • Čerstvo natreté steny, ktoré sú ešte vlhké (môže trvať týždeň alebo dlhšie, kým vyschnú po aplikácii)
  • Latkové a omietkové steny
  • Izolačná doska pokrytá fóliou
  • Sklo alebo akýkoľvek iný hustý materiál

VÝBER REŽIMU

Presuňte prepínač režimov do požadovaného režimu:
STUD SCAN (skenovanie kolíkov) na vyhľadávanie drevených alebo kovových kolíkov alebo
DEEPSCAN® na vyhľadávanie kolíkov za stenami hrubšími ako 19 mm.
Jednotka zostane vypnutá, ak nestlačíte tlačidlo Power (napájanie).

VYHĽADÁVANIE KOLÍKA

Vždy skenujte kolíky so skenerom umiestneným plocho proti stene. Presuňte prepínač režimov na STUD SCAN (skenovanie kolíkov), umiestnite nástroj plocho proti stene, potom stlačte a podržte tlačidlo Power (napájanie). Pred presunutím skenera počkajte na pípnutie, ktoré potvrdí dokončenie kalibrácie.

Naďalej držte tlačidlo Power (napájanie), potom pomaly posúvajte jednotku vodorovne po stene, doľava alebo doprava. Keď sa začnete približovať ku kolíku, segmenty šípky sa začnú rozsvietiť.

Keď sa prvýkrát zobrazí celá šípka, zasvieti ukazovateľ SpotLite® a zaznie stály tón, našli ste okraj kolíka. Označte toto miesto.

Bez uvoľnenia tlačidla Power (napájanie) pokračujte v skenovaní za označené miesto, kým niektoré segmenty šípky nezhasnú. Posuňte jednotku v opačnom smere, aby ste našli druhý okraj kolíka.

Označte toto druhé miesto. Stred kolíka je vycentrovaný medzi dvoma značkami.

WIREWARNING® DETEKCIA

WireWarning® detekcia funguje nepretržite v režimoch STUD SCAN (skenovanie kolíkov) a DEEPSCAN®. Keď je detekované živé AC napätie, na displeji sa zobrazí indikátor WireWarning®. Ak sa skenovanie začne nad živým AC káblom, indikátor WireWarning® bude nepretržite blikať. Za týchto okolností alebo vždy, keď je prítomné živé AC napätie, buďte mimoriadne opatrní.
WIREWARNING® DETECTION


Lokátory elektrického poľa nemusia detekovať živé AC káble, ak je v stene vlhkosť, alebo ak sú káble viac ako 50 mm od skenovaného povrchu, v plastovej rúrke alebo za preglejkovou stenou alebo kovovým obkladom steny.


NEPREDPOKLADAJTE, ŽE V STENE NIE SÚ ŽIADNE ŽIVÉ ELEKTRICKÉ KÁBLE. NEPODNIKAŤE ŽIADNE ČINNOSTI, KTORÉ BY MOHLI BYŤ NEBEZPEČNÉ, AK STENA OBSAHUJE ŽIVÝ ELEKTRICKÝ KÁBEL. PRED PRENIKNUTÍM DO POVRCHU VŽDY VYPNITE ELEKTRICKÉ NAPÁJANIE, PLYN A PRÍVOD VODY. NEDODRŽANIE TÝCHTO POKYNOV MÔŽE VIESŤ K ÚRAZU ELEKTRICKÝM PRÚDOM, POŽIARU A/ALEBO VÁŽNEMU ZRANENIU ALEBO POŠKODENIU MAJETKU.

UŽITOČNÉ RADY (Pozri aj číslo 2, PREVÁDZKOVÉ TIPY)

Situácia Pravdepodobné príčiny Riešenia
Všetky ikony LCD blikajú a jednotka nepretržite pípa.
  • Skenovanie sa začalo na hustom mieste steny alebo nad kolíkom.
  • Jednotka nie je plocho proti stene.
  • Jednotka sa počas skenovania naklonila alebo zdvihla. (Všetky tieto faktory ovplyvňujú správnu kalibráciu.)
  • Skenovaný povrch je príliš hustý alebo príliš mokrý na to, aby jednotka fungovala.
  • Vypnite jednotku, posuňte ju o 7–8 cm, stlačte tlačidlo Power (napájanie) a začnite znova.
  • Na drsných povrchoch položte na stenu tenký kus kartónu a skenujte cez neho, aby ste jednotku posúvali plynulejšie.
  • Počas kalibrácie a skenovania držte ruku aspoň 15 cm od jednotky. Držte jednotku palcom a ukazovákom nie vyššie ako rukoväte. Dávajte pozor, aby ste po kalibrácii nehýbali prstami.
  • Vždy držte jednotku rovnobežne s kolíkom a pohybujte ňou kolmo na kolík, ktorý sa snažíte lokalizovať.
  • Ak používate jednotku na nedávno páskovanej, natretej alebo tapetovanej stene, nechajte ju vyschnúť a skúste to znova.
Nie je možné detekovať kolíky v režime STUD SCAN (skenovanie kolíkov).
Stredný segment LCD sa v režime STUD SCAN (skenovanie kolíkov) nerozsvieti ani nebliká.
  • Stena je obzvlášť hrubá alebo hustá.
  • Prepnutím do režimu DEEPSCAN® lokalizujte kolík.
  • Interpretujte dvojicu LCD pruhov najbližšie k stredu ako okraj kolíka.
Ikona TruCal® sa rozsvieti, ale pri skenovaní jednotka nerobí nič iné.
  • Jednotka nemusí byť plocho proti stene.
  • Ak je v režime DEEPSCAN® (DEEPSCAN® svieti), možno ste kalibrovali nad kolíkom.
  • Držte jednotku tak, aby sa dva pásiky Velcro® na zadnej strane dotýkali steny.
  • Rekalibrujte jednotku na inom mieste a znova naskenujte oblasť.
Pracujete v režime DEEPSCAN® a nemôžete detekovať kolíky.
  • Možno ste kalibrovali nad kolíkom. (Chybový stav je v režime DEEPSCAN® zakázaný, pretože je dvakrát taký citlivý ako STUD SCAN (skenovanie kolíkov).)
  • Možno držíte jednotku ako diaľkové ovládanie televízora a mierite ňou na stenu.
  • Posuňte jednotku o 7–8 cm a rekalibrujte ju.
  • Držte jednotku tak, aby sa dva pásiky Velcro® na zadnej strane dotýkali steny.
Detekuje okrem kolíkov aj iné predmety.
  • Elektrické vedenie a kovové alebo plastové potrubia môžu byť v blízkosti alebo sa dotýkať zadného povrchu steny.
  • Skontrolujte, či sa na oboch stranách nachádzajú ďalšie kolíky rovnako vzdialené 30, 40 alebo 60 cm od seba, alebo či sa ten istý kolík nachádza na niekoľkých miestach priamo nad alebo pod prvou skenovanou oblasťou.
Máte podozrenie na elektrické káble, ale žiadne nedetekujete.
  • Káble môžu byť tienené za kovovými obkladmi stien, preglejkovou stenou alebo iným hustým materiálom, alebo v rúrke.
  • Káble nemusia byť pod napätím.
  • Káble hlbšie ako 50 mm od povrchu nemusia byť detekované.
  • Buďte mimoriadne opatrní, ak má oblasť preglejku, hrubé drevené podložky za sadrokartónom alebo hrubšie ako bežné steny.
  • Ak spínač ovláda zásuvku, uistite sa, že je ZAPNUTÝ na detekciu, ale vypnutý pri práci v blízkosti elektrických káblov.
Pri rezaní, zatĺkaní klincov alebo vŕtaní v blízkosti elektrických káblov vždy vypnite napájanie.
Oblasť detekcie napätia sa javí oveľa väčšia ako skutočný kábel (len AC).
  • Detekcia napätia sa môže na sadrokartóne rozšíriť až do vzdialenosti 30 cm od každej strany skutočného elektrického kábla.
  • Ak chcete zúžiť detekciu, vypnite a znova zapnite jednotku na okraji miesta, kde bol kábel detekovaný, a znova naskenujte.
Pri rezaní, zatĺkaní klincov alebo vŕtaní v blízkosti elektrických káblov vždy vypnite napájanie.

OBMEDZENÁ 2-ROČNÁ ZÁRUKA

Spoločnosť Zircon Corporation ("Zircon") zaručuje, že tento produkt bude bez chýb materiálu a spracovania po dobu dvoch rokov od dátumu zakúpenia. Akýkoľvek chybný produkt v záruke vrátený na miesto zakúpenia s dokladom o dátume zakúpenia bude vymenený podľa uváženia predajcu. Táto záruka sa obmedzuje na elektronické obvody a pôvodné puzdro produktu a výslovne vylučuje poškodenie spôsobené zneužitím, neprimeraným používaním alebo nedbalosťou. Táto záruka nahrádza všetky ostatné záruky, výslovné alebo implicitné, a žiadne iné vyhlásenia alebo nároky akejkoľvek povahy nezaväzujú spoločnosť Zircon. Akékoľvek implicitné záruky vzťahujúce sa na tento produkt sú obmedzené na obdobie dvoch rokov od jeho zakúpenia.

V ŽIADNOM PRÍPADE NEBUDE SPOLOČNOSŤ ZIRCON ZODPOVEDNÁ ZA ŽIADNE ŠPECIÁLNE, NÁHODNÉ ALEBO NÁSLEDNÉ ŠKODY VZNIKNUTÉ V DÔSLEDKU VLASTNÍCTVA, POUŽÍVANIA ALEBO NESPRÁVNEHO FUNGOVANIA TOHTO PRODUKTU.
