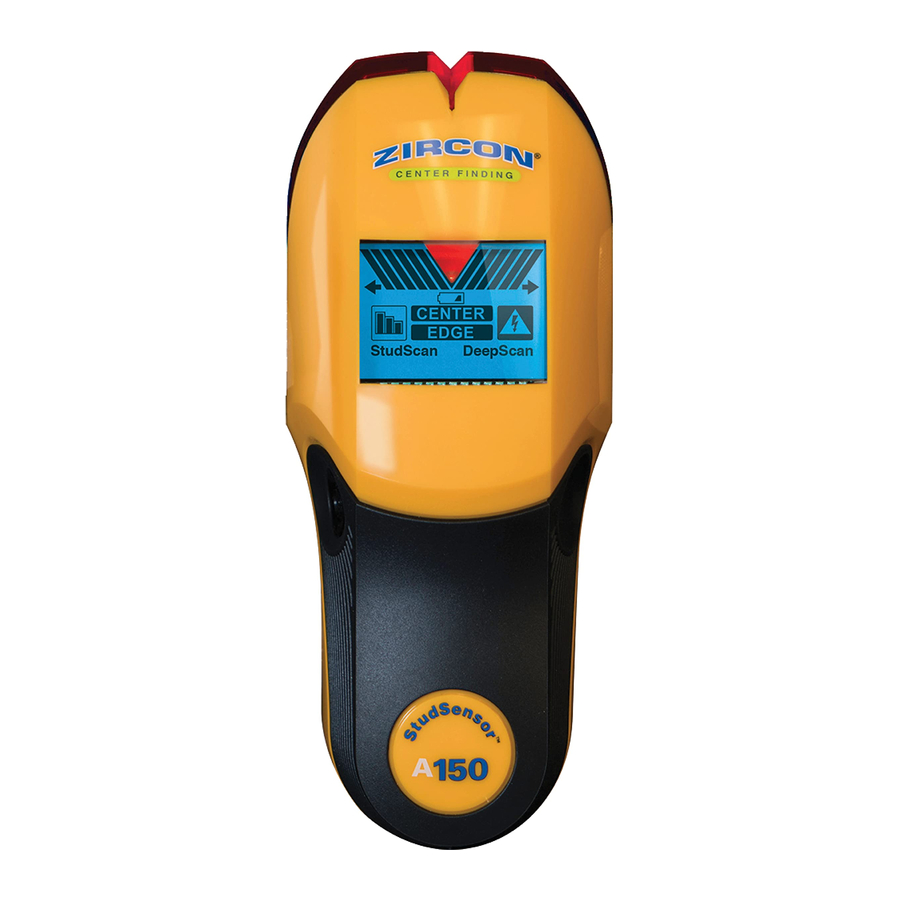

Zircon StudSensor A150 - Návod na použitie hľadača stredu kolíkov
PRED ZAČATÍM
ZIRCON® HĽADAČE KOLÍKOV FUNGUJÚ NA PRINCÍPE SNÍMANIA ZMIEN HUSTOTY ZA STENOU. MOŽNO DETEKOVAŤ AJ INÉ OBJEKTY, OBZVLÁŠŤ AK SÚ VEĽMI BLÍZKO STENE. NEPREDPOKLADAJTE, ŽE VŠETKO, ČO DETEKUJETE, JE KOLÍK.
- Vždy používajte novú alkalickú batériu s platným predĺženým dátumom spotreby. Smer batérie prispôsobte obrázku vo vnútri priestoru pre batériu.
- Nespoliehajte sa výlučne na skener pri lokalizácii predmetov za povrchom. Použite ďalšie informácie na pomoc pri lokalizácii takýchto predmetov pred preniknutím do povrchu, vrátane stavebných plánov, viditeľných vstupných bodov potrubí a káblov do stien, ako napríklad v suteréne, a štandardných postupov rozostupu kolíkov.
- Vždy začnite skenovanie v režime StudScan, ktorý skenuje povrchy do hĺbky 3⁄4" (19 mm). Skenovanie v režime DeepScan® môže detekovať objekt ďalej za stenou, ktorý môže, ale nemusí byť kolíkom.
- Vždy skenujte kolíky v niekoľkých rôznych výškach na stene a označte umiestnenie každého cieľa označeného hľadačom kolíkov. Toto sa nazýva "mapovanie steny". Potrubia a iné objekty pravdepodobne nebudú poskytovať konzistentné hodnoty od podlahy po strop, ako by to urobil kolík.
- Hodnoty by mali byť vždy konzistentné a opakovateľné.
- Hľadače kolíkov Zircon sa odporúčajú len na použitie v interiéri.
- Kolíky zvyčajne vedú od podlahy po strop, okrem priestorov nad a pod oknami a nad dverami.
- Ďalšie objekty bežne obsiahnuté v stenách, podlahách alebo stropoch sú vodovodné potrubia, plynové potrubia, protipožiarne zábrany a elektrické vedenie.
- Hĺbka snímania a presnosť sa môžu líšiť v závislosti od podmienok prostredia skenovania, ako je obsah minerálov, vlhkosť, textúra a konzistencia materiálov steny.
- Pri práci v blízkosti elektrických vodičov vždy vypnite napájanie.
- V závislosti od blízkosti elektrického vedenia alebo potrubí k povrchu steny ich môže skener detekovať rovnakým spôsobom ako kolíky. Pri zatĺkaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.
- Kolíky a trámy sú zvyčajne rozmiestnené 16 alebo 24" (40 alebo 60 cm) od seba, sú zvyčajne 11⁄2" (38 mm) široké a môžu byť oddelené protipožiarnymi zábranami. Čokoľvek bližšie k sebe alebo s inou šírkou nemusí byť kolík alebo trám.
PREHĽAD
Dva režimy skenovania:
- StudScan lokalizuje stred a okraje kolíka (dreveného alebo kovového) do hĺbky 3⁄4" (19 mm)
- DeepScan lokalizuje stred a okraje kolíka do hĺbky 11⁄2" (38 mm)
WireWarning Detection (Detekcia WireWarning) automaticky detekuje a upozorňuje na živé AC (striedavý prúd) vodiče v oboch režimoch. Keď sa zistí striedavé napätie, na displeji sa zobrazí indikátor detekcie WireWarning.
INŠTALÁCIA 9-VOLTOVEJ BATÉRIE
Vždy používajte novú alkalickú batériu s platným predĺženým dátumom spotreby. Smer batérie prispôsobte obrázku vo vnútri priestoru pre batériu.
Low Battery Indicator (Indikátor slabej batérie) bude blikať, keď je nabitie batérie príliš nízke na to, aby skener správne fungoval.
Nespoliehajte sa výlučne na skener pri lokalizácii predmetov za povrchom. Použite ďalšie informácie na pomoc pri lokalizácii predmetov pred preniknutím do povrchu, vrátane stavebných plánov, viditeľných vstupných bodov potrubí a káblov do stien, ako napríklad v suteréne, a štandardných postupov rozostupu kolíkov.
ZAPNUTIE
Na aktiváciu nástroja stlačte a podržte tlačidlo napájania (Power Button). Ak tlačidlo nie je stlačené a podržané, jednotka sa vypne.
NÁJDENIE KOLÍKA
Pre dosiahnutie najlepších výsledkov držte nástroj tak, ako je znázornené (Obrázok A) a pri skenovaní sa pohybujte pomaly. Počas kalibrácie alebo skenovania sa nedotýkajte povrchu.
- Držte nástroj naplocho proti stene, potom stlačte a podržte tlačidlo napájania (Power Button). Za 1–2 sekundy sa jednotka kalibruje. Krátke pípnutie potvrdzuje, že kalibrácia je dokončená. POČAS KALIBRÁCIE NEPOHYBUJTE NÁSTROJOM.
- Pri stlačenom tlačidle napájania (Power Button) pomaly posúvajte nástroj po stene. Keď nástroj nájde okraj kolíka, zobrazí sa EDGE (okraj). (Obrázok B)
- Pokračujte v posúvaní. Keď nástroj nájde stred kolíka, zobrazí sa CENTER (stred), rozsvieti sa svetlo, 3 pruhy zobrazujú silu signálu a zaznie bzučiak. (Obrázok C)
POZNÁMKA: Ak sa zobrazujú iba dva pruhy signálu (Obrázok D), kolík môže byť príliš hlboko. Prepnite do režimu DeepScan a zopakujte skenovanie. - Použite ukazovateľ SpotLite na označenie umiestnenia stredu kolíka. (Obrázok E)
Nástroj sa počas používania automaticky rekalibruje. Ak sa zobrazí šípka (Obrázok F), nástroj bol kalibrovaný príliš blízko kolíka a potom sa od neho vzdialil. Šípka označuje smer ku kolíku. Toto je ACT (Auto Correcting Technology - Technológia automatickej korekcie).
REŽIM DEEPSCAN
Režim DeepScan detekuje kolíky do hĺbky 11⁄2" (38 mm), čo je dvojnásobok hĺbky StudScan.
Na aktiváciu režimu DeepScan:
- Položte nástroj naplocho proti stene.
- Rýchlo dvakrát stlačte tlačidlo napájania (Power Button) a podržte ho stlačené po druhom stlačení. Indikátor režimu DeepScan sa rozsvieti. (Obrázok G)
![DeepScan Mode]( "Zircon - StudSensor A150 - Režim DeepScan")
- Na nájdenie kolíka postupujte podľa krokov 2 a 3 v časti NÁJDENIE KOLÍKA.
NEPREDPOKLADAJTE, ŽE V STENE NIE SÚ ŽIADNE ŽIVÉ ELEKTRICKÉ VODIČE. NEPODNIKAŤE ŽIADNE ČINNOSTI, KTORÉ BY MOHLI BYŤ NEBEZPEČNÉ, AK STENA OBSAHUJE ŽIVÝ ELEKTRICKÝ VODIČ. PRED PRENIKNUTÍM DO POVRCHU VŽDY VYPNITE ELEKTRICKÉ, PLYNOVÉ A VODNÉ PRÍVODY. NEDODRŽANIE TÝCHTO POKYNOV MÔŽE VIESŤ K ÚRAZU ELEKTRICKÝM PRÚDOM, POŽIARU A/ALEBO VÁŽNEMU ZRANENIU ALEBO POŠKODENIU MAJETKU.
DETEKCIA WIREWARNING
Funkcia detekcie WireWarning od Zircon® funguje nepretržite v oboch režimoch. Keď sa zistí živé striedavé napätie, zobrazí sa indikátor detekcie WireWarning. Ak sa skenovanie začne nad živým striedavým vodičom, indikátor bude nepretržite blikať. (Obrázok H)
Za týchto okolností, alebo vždy, keď je prítomné živé striedavé vedenie, buďte mimoriadne opatrní.
SKENER NEMUSÍ DETEKOVAŤ ŽIVÝ PRÚD, AK SÚ VODIČE VIAC AKO 2" (50 mm) POD SKENOVANÝM POVRCHOM, V BETÓNE, UZAVRETÉ V POTRUBÍ, ZA PREGLEJKOVOU STENOU ALEBO KOVOVÝM OBKLADOM STIEN, ALEBO AK JE V PROSTREDÍ ALEBO NA SKENOVANOM POVRCHU PRÍTOMNÁ VLHKOSŤ.
PRÁCA S RÔZNYMI MATERIÁLMI
Tapeta Tento nástroj funguje normálne na stenách pokrytých tapetami alebo látkou, pokiaľ materiály nie sú z kovovej fólie, neobsahujú kovové vlákna alebo sú po aplikácii stále mokré. Tapety môžu potrebovať niekoľko týždňov na vyschnutie po aplikácii.
Čerstvo natreté steny Môže trvať týždeň alebo dlhšie, kým vyschnú po aplikácii.
Latka a omietka Kvôli nepravidelnostiam v hrúbke omietky sa tento nástroj neodporúča používať na latkách a omietkach.
Vysoko štruktúrované steny alebo akustické stropy Pri skenovaní stropu alebo steny s nerovným povrchom položte na skenovaný povrch tenký kartón a skenujte cez kartón v režime DeepScan.
Drevená podlaha, podkladová podlaha alebo sadrokartón cez preglejkový obklad Použite režim DeepScan a pohybujte nástrojom pomaly. Indikátor sily signálu môže zobraziť iba jeden alebo dva pruhy, keď nástroj lokalizuje kolík cez hrubý povrch.
Tento nástroj nemôže skenovať drevené kolíky a trámy cez koberec a podložku.
POZNÁMKA: Hĺbka snímania a presnosť sa môžu líšiť v závislosti od podmienok prostredia skenovania, ako je obsah minerálov, vlhkosť, textúra a konzistencia materiálov steny.
Elektrické vedenie a potrubia V závislosti od blízkosti elektrického vedenia alebo potrubí k povrchu steny ich môže nástroj detekovať rovnakým spôsobom ako kolíky. Pri zatĺkaní klincov, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by ste mali byť vždy opatrní.
Kolíky a trámy sú zvyčajne rozmiestnené 16 alebo 24" (40 alebo 60 cm) od seba a sú 11⁄2" (38 mm) široké. Čokoľvek bližšie k sebe alebo s inou šírkou nemusí byť kolík alebo trám.
RIEŠENIE PROBLÉMOV A TIPY PRE STAVBU
| SITUÁCIA | PRAVDEPODOBNÁ PRÍČINA | RIEŠENIE |
| Všetky prvky displeja sa zapnú súčasne a nástroj nepretržite pípa. | Nástroj nie je držaný naplocho proti stene. |
|
| Nástroj sa počas skenovania naklonil alebo zdvihol. |
| |
| Skenovaný povrch je príliš hustý alebo príliš mokrý na to, aby nástroj fungoval. | Ak používate nástroj na nedávno páskovanej, natretej alebo tapetovanej stene, nechajte ju vyschnúť a skúste to znova. | |
| Nástroj detekuje iné objekty ako kolíky alebo nájde viac kolíkov, ako by tam malo byť. | Elektrické vedenie a kovové alebo plastové potrubia môžu byť blízko alebo sa dotýkať zadnej strany povrchu steny. | Skontrolujte ďalšie kolíky rovnako rozmiestnené na oboch stranách v rozstupoch 12, 16 alebo 24" (30, 40 alebo 60 cm), alebo skontrolujte ten istý kolík na miestach priamo nad alebo pod prvou skenovanou oblasťou. Kolíky budú viesť priamo hore a dole, od podlahy po strop, zatiaľ čo potrubia môžu zmeniť smer. Štandardné kolíky merajú približne 11⁄2" (38 mm) medzi okrajmi. Čokoľvek väčšie alebo menšie pravdepodobne nie je kolík (pokiaľ nie je blízko dverí alebo okna). |
| Oblasť detekcie napätia je príliš veľká. | Detekcia napätia sa môže šíriť na sadrokartóne až do 12" (30 cm) na každej strane vodiča. | Zúžte detekciu skenovania:
|
| Máte podozrenie na elektrické vodiče, ale detekcia WireWarning neupozorní. | Vodiče sú tienené kovovým potrubím, opleteným vodičom alebo kovovým obkladom stien. | Ak je k dispozícii zásuvkový vypínač, prepnite ho počas skenovania do polohy ON (zapnuté), ale pri práci v blízkosti vodičov ho vypnite. Buďte mimoriadne opatrní, ak má oblasť preglejku, hrubú drevenú podložku za sadrokartónom alebo steny, ktoré sú hrubšie ako normálne. |
| Vodiče hlbšie ako 2" (50 mm) od povrchu nemusia byť detekované. | Pozri vyššie. | |
| Vodiče nemusia byť pod napätím. | Zapojte lampu do zásuvky a zapnite ju, aby ste otestovali, či sú vodiče pod napätím. | |
| Indikátor slabej batérie (Low Battery Indicator) bliká a nástroj nefunguje. | Slabá batéria. | Nainštalujte novú 9-voltovú alkalickú batériu s platným predĺženým dátumom spotreby. |
Upozornenie na registráciu podľa časti 15 triedy B FCC: Toto zariadenie je v súlade s časťou 15 pravidiel FCC. Prevádzka podlieha nasledujúcim dvom podmienkam:
- toto zariadenie nesmie spôsobovať škodlivé rušenie a
- toto zariadenie musí akceptovať akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.
OBMEDZENÁ 1-ROČNÁ ZÁRUKA
Spoločnosť Zircon Corporation ("Zircon") zaručuje majiteľovi produktu, že tento produkt bude bez chýb materiálu a spracovania po dobu jedného roka od pôvodného dátumu zakúpenia.
Výrobky na záručný servis vráťte s predplateným prepravným a dokladom o kúpe (datovaný doklad o predaji) na adresu:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-06992 USA
Nezabudnite uviesť svoje meno a spiatočnú adresu. Počkajte 4–6 týždňov na doručenie.
Zákaznícky servis: 1-800-245-9265 alebo 1-408-963-4550
Pondelok–piatok, 8:00–17:00 PT
info@zircon.com • www.zircon.com
©2018 Zircon Corporation • P/N 69337 • Rev A 03/18
ACT, DeepScan, SpotLite, StudSensor, WireWarning a Zircon sú registrované ochranné známky alebo ochranné známky spoločnosti Zircon Corporation.
Najaktuálnejšie pokyny nájdete na stránke www.zircon.com.
