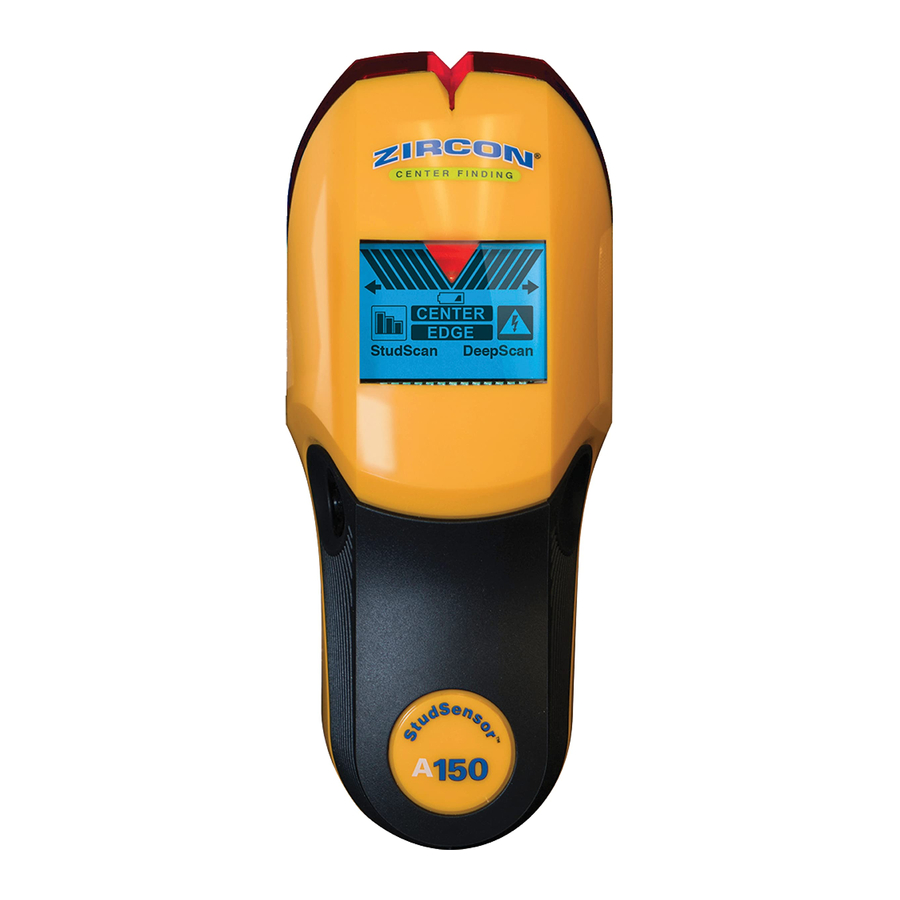

Zircon StudSensor A150 - Panduan Pencari Stud dengan Pencarian Tengah

Isi

1 SEBELUM MEMULAI
2 IKHTISAR
3 PASANG BATERAI 9-VOLT
4 DAYA HIDUP
5 TEMUKAN STUD
6 MODE DEEPSCAN
7 DETEKSI WIREWARNING
8 BEKERJA DENGAN BAHAN YANG BERBEDA
9 TIPS PEMECAHAN MASALAH & KONSTRUKSI
10 GARANSI TERBATAS 1 TAHUN
11 Referensi
12 Unduh manual
13 Dalam Bahasa Lain

SEBELUM MEMULAI

PENCARI STUD ZIRCON^® BEKERJA DENGAN MENDETEKSI PERUBAHAN KEPADATAN DI BALIK DINDING. OBJEK LAIN DAPAT TERDETEKSI TERUTAMA JIKA MEREKA SANGAT DEKAT DENGAN DINDING. JANGAN MENGANGGAP SEMUA YANG TERDETEKSI ADALAH STUD.

Selalu gunakan baterai alkaline baru dengan tanggal kedaluwarsa yang masih berlaku. Cocokkan arah baterai dengan gambar di dalam rongga baterai.
Jangan hanya mengandalkan pemindai untuk menemukan benda di balik permukaan. Gunakan informasi lain untuk membantu menemukan benda tersebut sebelum menembus permukaan, termasuk rencana konstruksi, titik masuk pipa dan kabel yang terlihat ke dalam dinding seperti di ruang bawah tanah, dan praktik jarak stud standar.
Selalu mulai pemindaian Anda dalam Mode StudScan yang memindai melalui permukaan hingga kedalaman 3⁄₄" (19 mm). Memindai dalam Mode DeepScan^® dapat mendeteksi objek lebih jauh di belakang dinding yang mungkin atau mungkin bukan stud.
Selalu pindai stud pada beberapa ketinggian yang berbeda di dinding dan tandai lokasi setiap target yang ditunjukkan oleh pencari stud. Ini disebut "memetakan dinding." Pipa dan benda lain kemungkinan tidak akan memberikan pembacaan yang konsisten dari lantai ke langit-langit, seperti halnya stud.
Pembacaan harus selalu konsisten dan dapat diulang.
Pencari stud Zircon direkomendasikan hanya untuk penggunaan di dalam ruangan.
Stud biasanya membentang dari lantai ke langit-langit, kecuali di atas dan di bawah jendela, dan di atas pintu.
Benda lain yang umumnya terdapat di dalam dinding, lantai, atau langit-langit adalah pipa air, saluran gas, penahan api, dan kabel listrik.
Kedalaman dan akurasi pendeteksian dapat bervariasi tergantung pada kondisi lingkungan pemindaian seperti kandungan mineral, kelembapan, tekstur, dan konsistensi bahan dinding.
Selalu matikan daya saat bekerja di dekat kabel listrik.
Tergantung pada kedekatan kabel listrik atau pipa dengan permukaan dinding, pemindai dapat mendeteksinya dengan cara yang sama seperti stud. Kehati-hatian harus selalu digunakan saat memaku, memotong, atau mengebor dinding, lantai, dan langit-langit yang mungkin berisi benda-benda ini.
Stud dan balok biasanya berjarak 16 atau 24" (40 atau 60 cm), biasanya selebar 11⁄₂" (38 mm), dan dapat dipisahkan oleh penahan api. Apa pun yang lebih dekat, atau dengan lebar yang berbeda, mungkin bukan stud atau balok.

IKHTISAR

Dua mode pemindaian:

StudScan menemukan tengah dan tepi stud (kayu atau logam) hingga kedalaman 3⁄₄" (19 mm)
DeepScan menemukan tengah dan tepi stud hingga kedalaman 11⁄₂" (38 mm)

Deteksi WireWarning secara otomatis mendeteksi dan memperingatkan kabel AC (arus bolak-balik) aktif di kedua mode. Saat tegangan AC terdeteksi, Indikator Deteksi WireWarning ditampilkan pada layar.

PASANG BATERAI 9-VOLT

Selalu gunakan baterai alkaline baru dengan tanggal kedaluwarsa yang masih berlaku. Cocokkan arah baterai dengan gambar di dalam rongga baterai.

Indikator Baterai Lemah akan berkedip saat daya baterai terlalu rendah agar pemindai berfungsi dengan baik.

Jangan hanya mengandalkan pemindai untuk menemukan benda di balik permukaan. Gunakan informasi lain untuk membantu menemukan benda sebelum menembus permukaan, termasuk rencana konstruksi, titik masuk pipa dan kabel yang terlihat ke dalam dinding seperti di ruang bawah tanah, dan praktik jarak stud standar.

DAYA HIDUP

Untuk mengaktifkan alat, tekan dan tahan Tombol Daya (Power Button). Jika tombol tidak ditekan dan ditahan, unit akan mati.

TEMUKAN STUD

Untuk hasil terbaik, pegang alat seperti yang ditunjukkan (Gambar A) dan bergerak perlahan saat memindai. Jangan sentuh permukaan selama kalibrasi atau pemindaian.

Pegang alat rata pada dinding, lalu tekan dan tahan Tombol Daya (Power Button). Dalam 1–2 detik, unit akan melakukan kalibrasi. Bunyi bip pendek mengonfirmasi bahwa kalibrasi telah selesai. JANGAN GERAKKAN ALAT SELAMA KALIBRASI.
Sambil menahan Tombol Daya (Power Button), geser alat perlahan di sepanjang dinding. Saat alat menemukan tepi stud, EDGE (tepi) ditampilkan. (Gambar B)
Terus geser. Saat alat menemukan tengah stud, CENTER (tengah) ditampilkan, lampu menyala, 3 batang menunjukkan kekuatan sinyal, dan bel berbunyi. (Gambar C)
CATATAN: Jika hanya dua batang sinyal yang ditampilkan (Gambar D), stud mungkin terlalu dalam. Beralih ke Mode DeepScan, dan ulangi pemindaian.
Gunakan Pointer SpotLite untuk menandai lokasi tengah stud. (Gambar E)
Alat secara otomatis mengkalibrasi ulang saat digunakan. Jika panah ditampilkan (Gambar F), alat dikalibrasi terlalu dekat dengan stud, lalu dipindahkan. Panah menunjukkan arah ke stud. Ini adalah ACT (Auto Correcting Technology).

MODE DEEPSCAN

Mode DeepScan akan mendeteksi stud hingga kedalaman 11⁄₂" (38 mm), atau dua kali kedalaman StudScan.

Untuk mengaktifkan Mode DeepScan:

Letakkan alat rata pada dinding.
Tekan Tombol Daya (Power Button) dua kali dengan cepat, dan tahan setelah penekanan kedua. Indikator Mode DeepScan akan menyala. (Gambar G)
Untuk menemukan stud, ikuti langkah 2 dan 3 di bawah TEMUKAN STUD.

JANGAN MENGANGGAP TIDAK ADA KABEL LISTRIK AKTIF DI DALAM DINDING. JANGAN MENGAMBIL TINDAKAN YANG DAPAT BERBAHAYA JIKA DINDING MENGANDUNG KABEL LISTRIK AKTIF. SELALU MATIKAN PASOKAN LISTRIK, GAS, DAN AIR SEBELUM MENEMBUS PERMUKAAN. KEGAGALAN UNTUK MENGIKUTI PETUNJUK INI DAPAT MENGAKIBATKAN SENGATAN LISTRIK, KEBAKARAN, DAN/ATAU CEDERA SERIUS ATAU KERUSAKAN PROPERTI.

DETEKSI WIREWARNING

Fitur Deteksi WireWarning Zircon^® bekerja terus menerus di kedua mode. Saat tegangan AC aktif terdeteksi, Indikator Deteksi WireWarning ditampilkan. Jika pemindaian dimulai di atas kabel AC aktif, indikator akan berkedip terus menerus. (Gambar H)

Gunakan kehati-hatian ekstrem dalam keadaan ini, atau setiap kali kabel AC aktif hadir.

PEMINDAI MUNGKIN TIDAK MENDETEKSI ARUS AKTIF JIKA KABEL LEBIH DARI 2" (50 mm) DI BAWAH PERMUKAAN YANG DIPINDAI, DI DALAM BETON, TERLINDUNGI DI DALAM SALURAN, DI BELAKANG DINDING GESER KAYU LAPIS ATAU PENUTUP DINDING LOGAM, ATAU JIKA KELEMBAPAN HADIR DI LINGKUNGAN ATAU PERMUKAAN YANG DIPINDAI.

BEKERJA DENGAN BAHAN YANG BERBEDA

Wallpaper Alat ini berfungsi normal pada dinding yang dilapisi dengan wallpaper atau kain, kecuali jika bahannya adalah foil logam, mengandung serat logam, atau masih basah setelah aplikasi. Wallpaper mungkin perlu dikeringkan selama beberapa minggu setelah aplikasi.

Dinding yang baru dicat Mungkin diperlukan waktu seminggu atau lebih untuk mengering setelah aplikasi.

Lath dan plester Karena ketidakteraturan dalam ketebalan plester, alat ini tidak direkomendasikan untuk digunakan pada lath dan plester.

Dinding bertekstur tinggi atau langit-langit akustik Saat memindai langit-langit atau dinding dengan permukaan yang tidak rata, letakkan karton tipis di permukaan yang akan dipindai dan pindai di atas karton dalam Mode DeepScan.

Lantai kayu, subfloor, atau drywall gipsum di atas pelapis kayu lapis Gunakan Mode DeepScan dan gerakkan alat perlahan. Indikator Kekuatan Sinyal mungkin hanya menampilkan satu atau dua batang saat alat menemukan stud melalui permukaan yang tebal.

Alat ini tidak dapat memindai stud dan balok kayu melalui karpet dan bantalan.

CATATAN: Kedalaman dan akurasi pendeteksian dapat bervariasi tergantung pada kondisi lingkungan pemindaian seperti kandungan mineral, kelembapan, tekstur, dan konsistensi bahan dinding.

Kabel listrik dan pipa Tergantung pada kedekatan kabel listrik atau pipa dengan permukaan dinding, alat dapat mendeteksinya dengan cara yang sama seperti stud. Kehati-hatian harus selalu digunakan saat memaku, memotong, atau mengebor dinding, lantai, dan langit-langit yang mungkin berisi benda-benda ini.

Stud dan balok biasanya berjarak 16 atau 24" (40 atau 60 cm), dan selebar 11⁄₂" (38 mm). Apa pun yang lebih dekat, atau dengan lebar yang berbeda, mungkin bukan stud atau balok.

TIPS PEMECAHAN MASALAH & KONSTRUKSI

SITUASI	KEMUNGKINAN PENYEBAB	SOLUSI
Semua elemen tampilan menyala pada saat yang sama dan alat berbunyi bip terus menerus.	Alat tidak dipegang rata pada dinding.	Pegang alat dengan ibu jari Anda di satu sisi dan jari-jari Anda di sisi lain. Jangan sentuh permukaan yang dipindai atau kepala pemindai alat. Gerakkan alat lurus ke atas dan ke bawah, sejajar dengan stud. Jangan putar alat.
	Alat dimiringkan atau diangkat selama pemindaian.	Saat memindai permukaan yang tidak rata, letakkan karton tipis di permukaan yang akan dipindai dan pindai di atas karton dalam Mode DeepScan. Dengan alat menyala, lepaskan dan tekan kembali Tombol Daya (Power Button) dengan cepat untuk masuk ke Mode DeepScan.
	Permukaan pemindaian terlalu padat atau terlalu basah agar alat dapat beroperasi.	Jika Anda menggunakan alat pada dinding yang baru direkatkan, dicat, atau dilapisi wallpaper, beri waktu untuk mengering dan coba lagi.
Alat mendeteksi benda selain stud, atau menemukan lebih banyak stud daripada yang seharusnya ada.	Kabel listrik dan pipa logam atau plastik mungkin dekat atau menyentuh bagian belakang permukaan dinding.	Periksa stud lain yang berjarak sama di kedua sisi pada 12, 16 atau 24" (30, 40, atau 60 cm), atau periksa stud yang sama di titik-titik tepat di atas atau di bawah area pemindaian pertama. Stud akan berjalan lurus ke atas dan ke bawah, dari lantai ke langit-langit, sementara pipa dapat berubah arah. Stud standar berukuran sekitar 1¹⁄2" (38 mm) antara tepi. Apa pun yang lebih besar atau lebih kecil kemungkinan bukan stud (kecuali di dekat pintu atau jendela).
Area deteksi tegangan terlalu besar.	Deteksi tegangan dapat menyebar pada drywall hingga 12" (30 cm) di setiap sisi kabel.	Persempit deteksi pemindaian: Matikan alat. Nyalakan kembali di tepi tempat kabel pertama kali terdeteksi. Ulangi pemindaian.
Anda mencurigai kabel listrik, tetapi Deteksi WireWarning tidak memperingatkan.	Kabel terlindung oleh saluran logam, kabel jalinan atau penutup dinding logam.	Jika ada sakelar outlet, putar ke posisi ON (hidup) saat memindai, tetapi putar ke OFF (mati) saat bekerja di dekat kabel. Gunakan kehati-hatian ekstra jika area tersebut memiliki kayu lapis, penyangga kayu tebal di belakang drywall, atau dinding yang lebih tebal dari biasanya.
	Kabel yang lebih dalam dari 2" (50 mm) dari permukaan mungkin tidak terdeteksi.	Lihat di atas.
	Kabel mungkin tidak aktif.	Colokkan lampu ke outlet dan nyalakan untuk menguji apakah kabel aktif.
Indikator Baterai Lemah berkedip dan alat tidak beroperasi.	Baterai lemah.	Pasang baterai alkaline 9-volt baru dengan tanggal kedaluwarsa yang masih berlaku.

Peringatan Pendaftaran Bagian 15 Kelas B FCC: Perangkat ini mematuhi Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut:

perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan
perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

GARANSI TERBATAS 1 TAHUN

Zircon Corporation ("Zircon") menjamin kepada pemilik produk bahwa produk ini akan bebas dari cacat bahan dan pengerjaan selama satu tahun sejak tanggal pembelian asli.

Kembalikan produk untuk layanan garansi, ongkos kirim dibayar di muka dengan bukti pembelian (tanda terima penjualan bertanggal) ke:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-06992 USA

Pastikan untuk menyertakan nama dan alamat pengembalian Anda. Beri waktu 4–6 minggu untuk pengiriman.

Layanan Pelanggan: 1-800-245-9265 atau 1-408-963-4550
Senin–Jumat, 8:00 a.m.–5:00 p.m. PT
info@zircon.com • www.zircon.com

ACT, DeepScan, SpotLite, StudSensor, WireWarning, dan Zircon adalah merek dagang terdaftar atau merek dagang dari Zircon Corporation.

Kunjungi www.zircon.com untuk petunjuk terbaru.
