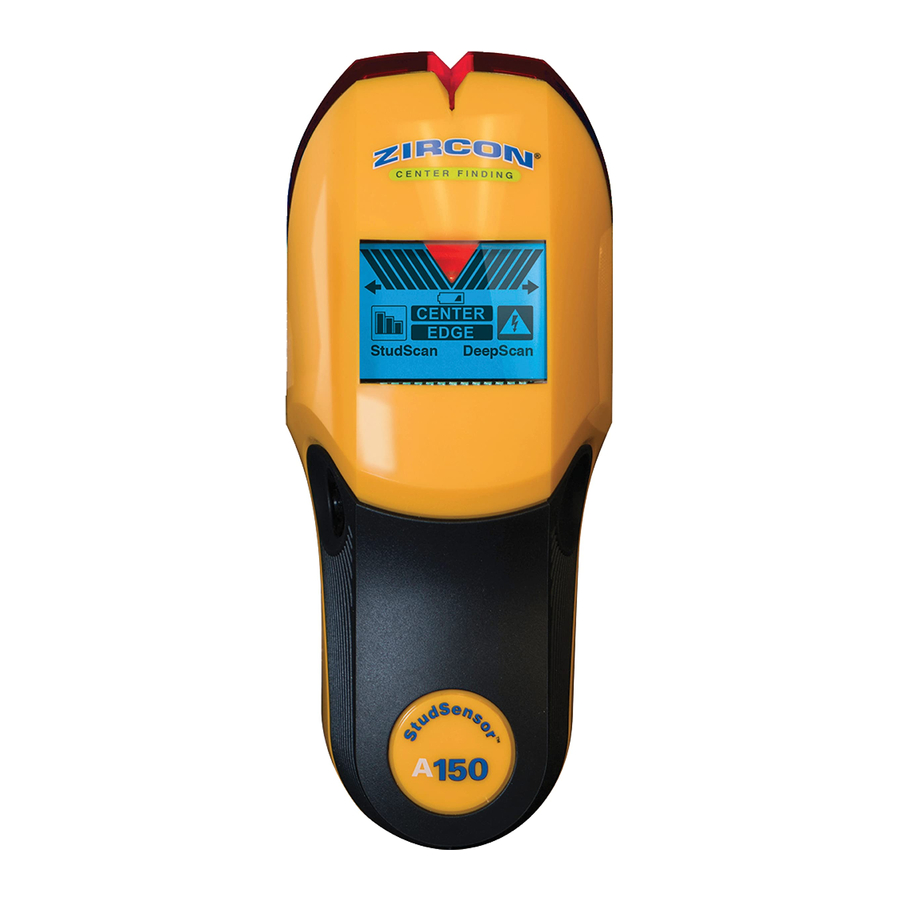

Zircon StudSensor A150 - Manual del detector de montantes con localización central

ANTES DE EMPEZAR

LOS DETECTORES DE MONTANTES ZIRCON^® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO QUE SE DETECTA ES UN MONTANTE.

• Utilice siempre una pila alcalina nueva con una fecha de caducidad extendida válida. Haga coincidir la dirección de la pila con la imagen del interior del compartimento de la pila.
• No confíe exclusivamente en el escáner para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar dichos elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos visibles de entrada de tuberías y cables en las paredes, como en un sótano, y las prácticas estándar de espaciado de montantes.
• Comience siempre su escaneo en el modo StudScan, que escanea a través de superficies de hasta 3⁄₄" (19 mm) de profundidad. Escanear en el modo DeepScan^® puede detectar un objeto más profundo detrás de la pared que puede ser o no un montante.
• Siempre escanee en busca de montantes a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de montantes. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el suelo hasta el techo, como lo haría un montante.
• Las lecturas siempre deben ser consistentes y repetibles.
• Los detectores de montantes Zircon se recomiendan solo para uso en interiores.
• Los montantes normalmente van desde el suelo hasta el techo, excepto por encima y por debajo de las ventanas, y por encima de las puertas.
• Otros objetos que se encuentran comúnmente en paredes, pisos o techos son tuberías de agua, líneas de gas, cortafuegos y cableado eléctrico.
• La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
• Siempre desconecte la alimentación cuando trabaje cerca de cables eléctricos.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o perforar en paredes, pisos y techos que puedan contener estos elementos.
• Los montantes y las vigas normalmente están espaciados a 16 o 24" (40 o 60 cm) de distancia, normalmente tienen 11⁄₂" (38 mm) de ancho y pueden estar separados por cortafuegos. Cualquier cosa que esté más cerca o tenga un ancho diferente puede no ser un montante o una viga.

DESCRIPCIÓN GENERAL

Dos modos de escaneo:

• StudScan localiza el centro y los bordes del montante (madera o metal) hasta 3⁄₄" (19 mm) de profundidad
• DeepScan localiza el centro y los bordes del montante hasta 11⁄₂" (38 mm) de profundidad

WireWarning Detection detecta y alerta automáticamente sobre cables de CA (corriente alterna) con corriente en ambos modos. Cuando se detecta voltaje de CA, el indicador de detección WireWarning se muestra en la pantalla.

INSTALE LA BATERÍA DE 9 VOLTIOS

Utilice siempre una pila alcalina nueva con una fecha de caducidad extendida válida. Haga coincidir la dirección de la pila con la imagen del interior del compartimento de la pila.

El indicador de batería baja parpadeará cuando la carga de la batería sea demasiado baja para que el escáner funcione correctamente.

No confíe exclusivamente en el escáner para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar en la superficie, incluidos los planos de construcción, los puntos visibles de entrada de tuberías y cables en las paredes, como en un sótano, y las prácticas estándar de espaciado de montantes.

ENCENDIDO

Para activar la herramienta, mantenga presionado el botón de encendido (Power Button). Si no se mantiene presionado el botón, la unidad se apaga.

ENCONTRAR UN MONTANTE

Para obtener los mejores resultados, sostenga la herramienta como se muestra (Figura A) y muévase lentamente al escanear. No toque la superficie durante la calibración o el escaneo.

1. Sostenga la herramienta plana contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). En 1 o 2 segundos, la unidad se calibrará. Un pitido corto confirma que la calibración está completa. NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.
2. Mientras mantiene presionado el botón de encendido (Power Button), deslice la herramienta lentamente a lo largo de la pared. Cuando la herramienta encuentra el borde de un montante, se muestra EDGE (borde). (Figura B)
3. Continúe deslizando. Cuando la herramienta encuentra el centro de un montante, se muestra CENTER (centro), la luz se ilumina, 3 barras muestran la intensidad de la señal y suena un zumbador. (Figura C)
   NOTA: Si solo se muestran dos barras de señal (Figura D), el montante puede estar demasiado profundo. Cambie al modo DeepScan y repita el escaneo.
4. Utilice el puntero SpotLite para marcar la ubicación del centro del montante. (Figura E)
   La herramienta se recalibra automáticamente cuando está en uso. Si se muestra una flecha (Figura F), la herramienta se calibró demasiado cerca de un montante y luego se alejó. La flecha indica la dirección al montante. Esto es ACT (tecnología de autocorrección).

MODO DEEPSCAN

El modo DeepScan detectará montantes de hasta 11⁄₂" (38 mm) de profundidad, o el doble de la profundidad de StudScan.

Para activar el modo DeepScan:

1. Coloque la herramienta plana contra la pared.
2. Presione rápidamente el botón de encendido (Power Button) dos veces y manténgalo presionado después de la segunda pulsación. El indicador del modo DeepScan se iluminará. (Figura G)

3. Para encontrar un montante, siga los pasos 2 y 3 en ENCONTRAR UN MONTANTE.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS CON CORRIENTE EN LA PARED. NO REALICE ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR EN UNA SUPERFICIE. EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE PROVOCAR DESCARGAS ELÉCTRICAS, INCENDIOS Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

DETECCIÓN WIREWARNING

La función de detección WireWarning de Zircon^® funciona continuamente en ambos modos. Cuando se detecta voltaje de CA con corriente, se muestra el indicador de detección WireWarning. Si el escaneo comienza sobre un cable de CA con corriente, el indicador parpadeará continuamente. (Figura H)

Tenga extrema precaución en estas circunstancias, o siempre que haya cableado de CA con corriente.

EL ESCÁNER PUEDE NO DETECTAR CORRIENTE SI LOS CABLES ESTÁN A MÁS DE 2" (50 mm) POR DEBAJO DE LA SUPERFICIE ESCANEADA, EN HORMIGÓN, ENCAJONADOS EN UN CONDUCTO, DETRÁS DE UNA PARED DE CIZALLAMIENTO DE MADERA CONTRACHAPADA O UN REVESTIMIENTO DE PARED METÁLICO, O SI HAY HUMEDAD EN EL ENTORNO O LA SUPERFICIE ESCANEADA.

TRABAJAR CON DIFERENTES MATERIALES

Papel pintado Esta herramienta funciona normalmente en paredes cubiertas con papel pintado o tela, a menos que los materiales sean de lámina metálica, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel pintado deba secarse durante varias semanas después de la aplicación.

Paredes recién pintadas Puede tardar una semana o más en secarse después de la aplicación.

Listones y yeso Debido a las irregularidades en el grosor del yeso, no se recomienda el uso de esta herramienta en listones y yeso.

Paredes muy texturizadas o techos acústicos Cuando escanee un techo o pared con una superficie irregular, coloque cartón delgado en la superficie que se va a escanear y escanee sobre el cartón en el modo DeepScan.

Suelos de madera, contrapisos o paneles de yeso sobre revestimiento de madera contrachapada Utilice el modo DeepScan y mueva la herramienta lentamente. El indicador de intensidad de la señal puede mostrar solo una o dos barras cuando la herramienta localiza un montante a través de una superficie gruesa.

Esta herramienta no puede escanear en busca de montantes y vigas de madera a través de alfombras y acolchado.

NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Cableado eléctrico y tuberías Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o perforar en paredes, pisos y techos que puedan contener estos elementos.

Los montantes y las vigas normalmente están espaciados a 16 o 24" (40 o 60 cm) de distancia y tienen 11⁄₂" (38 mm) de ancho. Cualquier cosa que esté más cerca o tenga un ancho diferente puede no ser un montante o una viga.
