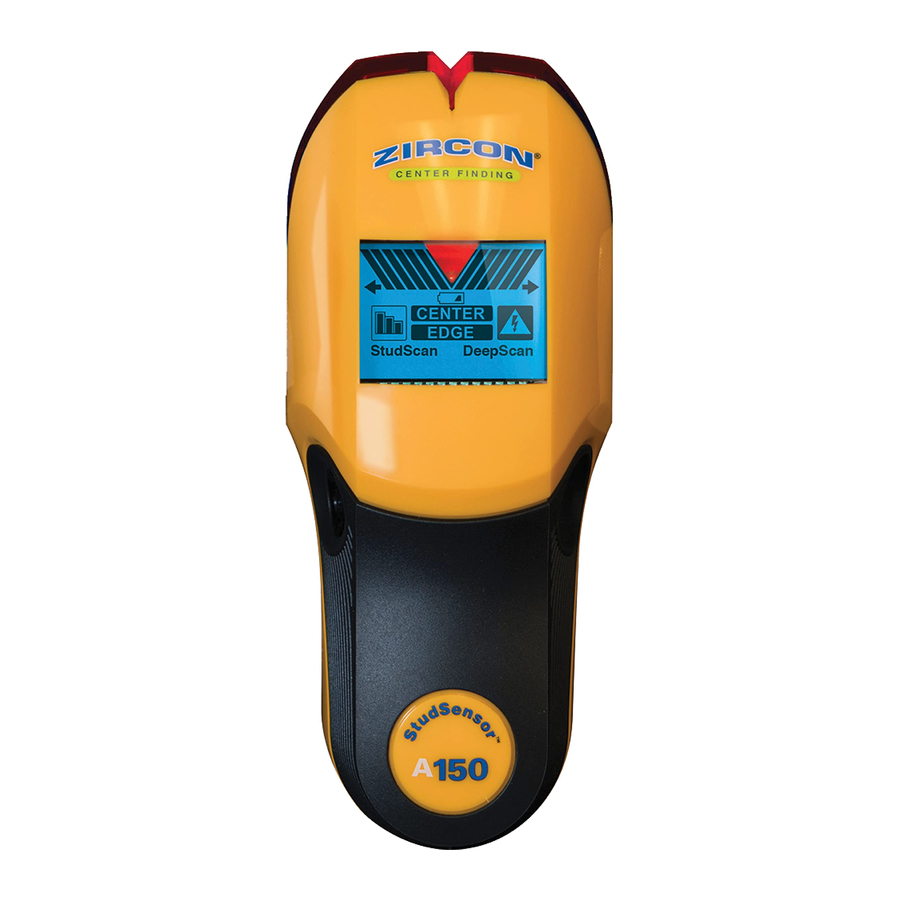

Zircon StudSensor A150 - Manuali i Gjetësit të Gozhdëve që Gjen Qendrën

Përmbajtja

1 PËRPARA SE TË FILLONI
2 PËRMBLEDHJE
3 INSTALONI BATERINË 9-VOLT
4 NDEZJA
5 GJENI NJË GOZHDE
6 MODALITETI DEEPSCAN
7 DETEKTIMI WIREWARNING
8 PUNA ME MATERIALE TË NDRYSHME
9 KËSHILLA PËR ZGJIDHJEN E PROBLEMEVE DHE NDËRTIMIN
10 GARANCIA E KUFIZUAR 1 VJEÇARE
11 Referencat
12 Shkarko manual
13 Në Gjuhë të Tjera

PËRPARA SE TË FILLONI

GJETËSET E GOZHDEVE ZIRCON^® PUNON DUKE NDJERË NDRYSHIMET E DENDËSISË PAS MURIT. OBJEKTE TË TJERA MUND TË DETEKTOHEN VEÇANËRISHT NËSE JANË SHUMË PRANË MURIT. MOS SUPOZONI SE ÇDO GJË QË DETEKTOHET ËSHTË GOZHDE.

Përdorni gjithmonë një bateri të re alkaline me një datë skadence të vlefshme të zgjatur. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.
Mos u mbështetni ekskluzivisht në skaner për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e sendeve të tilla përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së gozhdëve.
Gjithmonë filloni skanimin tuaj në modalitetin StudScan i cili skanon nëpër sipërfaqe deri në 3⁄₄" (19 mm) thellë. Skanimi në modalitetin DeepScan^® mund të zbulojë një objekt më tej pas murit që mund të jetë ose jo një gozhde.
Gjithmonë skanoni për gozhde në disa lartësi të ndryshme në mur dhe shënoni vendndodhjen e çdo objektivi të treguar nga gjetësi i gozhdëve. Kjo quhet "hartëzimi i murit". Tubat dhe objekte të tjera ka të ngjarë të mos japin leximet e qëndrueshme nga dyshemeja në tavan, siç do të bënte një gozhde.
Leximet duhet të jenë gjithmonë të qëndrueshme dhe të përsëritshme.
Gjetësit e gozhdëve Zircon rekomandohen vetëm për përdorim të brendshëm.
Gozhdët zakonisht shtrihen nga dyshemeja në tavan, përveç sipër dhe poshtë dritareve dhe sipër dyerve.
Objekte të tjera që zakonisht gjenden në mure, dysheme ose tavane janë tubat e ujit, linjat e gazit, ndalesat e zjarrit dhe instalimet elektrike.
Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, struktura dhe konsistenca e materialeve të murit.
Gjithmonë fikni energjinë kur punoni pranë telave elektrikë.
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, skaneri mund t'i zbulojë ato në të njëjtën mënyrë si gozhdët. Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.
Gozhdët dhe trarët zakonisht janë të vendosur në një distancë prej 16 ose 24" (40 ose 60 cm) larg, zakonisht janë 11⁄₂" (38 mm) të gjerë dhe mund të ndahen nga ndalesat e zjarrit. Çdo gjë më afër së bashku, ose me një gjerësi të ndryshme, mund të mos jetë një gozhde ose tra.

PËRMBLEDHJE

Dy mënyra skanimi:

StudScan lokalizon qendrën dhe skajet e gozhdës (dru ose metal) deri në 3⁄₄" (19 mm) thellë
DeepScan lokalizon qendrën dhe skajet e gozhdës deri në 11⁄₂" (38 mm) thellë

WireWarning Detection (Detektimi WireWarning) zbulon dhe sinjalizon automatikisht për telat AC (rrymë alternative) të tensionit në të dyja mënyrat. Kur zbulohet tension AC, Treguesi i Detektimit WireWarning shfaqet në ekran.

INSTALONI BATERINË 9-VOLT

Përdorni gjithmonë një bateri të re alkaline me një datë skadence të vlefshme të zgjatur. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.

Treguesi i Baterisë së Ulët do të pulsojë kur karikimi i baterisë është shumë i ulët që skaneri të funksionojë siç duhet.

Mos u mbështetni ekskluzivisht në skaner për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e sendeve përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së gozhdëve.

NDEZJA

Për të aktivizuar mjetin, shtypni dhe mbani të shtypur Butonin e Ndezjes (Power Button). Nëse butoni nuk shtypet dhe mbahet, njësia fiket.

GJENI NJË GOZHDE

Për rezultate më të mira, mbajeni mjetin siç tregohet (Figura A) dhe lëvizni ngadalë gjatë skanimit. Mos e prekni sipërfaqen gjatë kalibrimit ose skanimit.

Mbajeni mjetin të sheshtë kundër murit, pastaj shtypni dhe mbani të shtypur Butonin e Ndezjes (Power Button). Pas 1–2 sekondash, njësia do të kalibrohet. Një bip i shkurtër konfirmon se kalibrimi ka përfunduar. MOS E LËVIZNI MJETIN GJATË KALIBRIMIT.
Ndërsa mbani të shtypur Butonin e Ndezjes (Power Button), rrëshqitni mjetin ngadalë përgjatë murit. Kur mjeti gjen skajin e një gozhde, shfaqet EDGE (skaji). (Figura B)
Vazhdoni të rrëshqitni. Kur mjeti gjen qendrën e një gozhde, shfaqet CENTER (qendra), ndriçon drita, 3 shirita tregojnë forcën e sinjalit dhe dëgjohet një zhurmues. (Figura C)
SHËNIM: Nëse shfaqen vetëm dy shirita sinjali (Figura D), gozhda mund të jetë shumë e thellë. Kaloni në modalitetin DeepScan dhe përsëritni skanimin.
Përdorni Treguesin SpotLite për të shënuar vendndodhjen e qendrës së gozhdës. (Figura E)
Mjeti rikalibrohet automatikisht kur është në përdorim. Nëse shfaqet një shigjetë (Figura F), mjeti ishte kalibruar shumë afër një gozhde, pastaj u largua. Shigjeta tregon drejtimin e gozhdës. Kjo është ACT (Teknologjia e Korrigjimit Automatik).

MODALITETI DEEPSCAN

Modaliteti DeepScan do të zbulojë gozhde deri në 11⁄₂" (38 mm) thellë, ose dyfishin e thellësisë së StudScan.

Për të aktivizuar modalitetin DeepScan:

Vendoseni mjetin të sheshtë kundër murit.
Shtypni shpejt Butonin e Ndezjes (Power Button) dy herë dhe mbajeni të shtypur pas shtypjes së dytë. Treguesi i Modalitetit DeepScan do të ndizet. (Figura G)
Për të gjetur një gozhde, ndiqni hapat 2 dhe 3 nën GJENI NJË GOZHDE.

MOS SUPOZONI SE NUK KA TELA ELEKTRIKE TË TENSIONIT NË MUR. MOS NDRËRMARRNI VEPRIME QË MUND TË JENË TË RREZIKSHME NËSE MURI PËRMBAJT NJË TEL ELEKTRIK TË TENSIONIT. GJITHMONË FIKNI FURNIZIMET ELEKTRIKE, TË GAZIT DHE TË UJIT PËRPARA SE TË DEPËRTONI NË NJË SIPËRFAQE. MOSRESPEKTIMI I KËTYRE UDHËZIMEVE MUND TË REZULTOJË NË GODITJE ELEKTRIKE, ZJARR DHE/OSE LËNDIME SERIOZE OSE DËMTIME PRONËSORE.

DETEKTIMI WIREWARNING

Veçoria e Detektimit WireWarning Zircon^® funksionon vazhdimisht në të dyja mënyrat. Kur zbulohet tension AC i tensionit, shfaqet Treguesi i Detektimit WireWarning. Nëse skanimi fillon mbi një tel AC të tensionit, treguesi do të pulsojë vazhdimisht. (Figura H)

Përdorni kujdes ekstrem në këto rrethana, ose sa herë që ka instalime elektrike AC të tensionit.

SKANERI MUND TË MOS DETEKTOJË RRYMË TË TENSIONIT NËSE TELAT JANË MË SHUMË SE 2" (50 mm) NËN SIPËRFAQEN E SKANUAR, NË BETON, TË MBËSHTJELLË NË KANAL, PAS NJË MURI PRERËS TË KOMPENSATËS APO MBULUESEJE MURALE METALIK, OSE NËSE LAGËSHTIA ËSHTË E PRANISHME NË MJEDIS OSE SIPËRFAQEN E SKANUAR.

PUNA ME MATERIALE TË NDRYSHME

Letër-muri Ky mjet funksionon normalisht në mure të mbuluara me letër-muri ose pëlhurë, përveç nëse materialet janë fletë metalike, përmbajnë fibra metalike ose janë ende të lagura pas aplikimit. Letër-muri mund të duhet të thahet për disa javë pas aplikimit.

Mure të lyera së fundmi Mund të duhet një javë ose më gjatë për t'u tharë pas aplikimit.

Lath dhe suva Për shkak të parregullsive në trashësinë e suvasë, ky mjet nuk rekomandohet për përdorim në lath dhe suva.

Mure me strukturë të lartë ose tavane akustike Kur skanoni një tavan ose mur me një sipërfaqe të pabarabartë, vendosni karton të hollë në sipërfaqen që do të skanohet dhe skanoni mbi kartonin në modalitetin DeepScan.

Dysheme druri, nëndysheme ose gipsi i thatë mbi mbështjellësin e kompensatës Përdorni modalitetin DeepScan dhe lëvizni mjetin ngadalë. Treguesi i Forcës së Sinjalit mund të shfaqë vetëm një ose dy shirita kur mjeti lokalizon një gozhde nëpër një sipërfaqe të trashë.

Ky mjet nuk mund të skanojë për gozhde dhe trarë druri nëpër qilim dhe mbushje.

SHËNIM: Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, struktura dhe konsistenca e materialeve të murit.

Instalimet elektrike dhe tubat Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, mjeti mund t'i zbulojë ato në të njëjtën mënyrë si gozhdët. Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.

Gozhdët dhe trarët zakonisht janë të vendosur në një distancë prej 16 ose 24" (40 ose 60 cm) larg dhe janë 11⁄₂" (38 mm) të gjerë. Çdo gjë më afër së bashku, ose me një gjerësi të ndryshme, mund të mos jetë një gozhde ose tra.

KËSHILLA PËR ZGJIDHJEN E PROBLEMEVE DHE NDËRTIMIN

SITUATA	SHKAKU I MUNDSHËM	ZGJIDHJA
Të gjitha elementet e ekranit ndizen në të njëjtën kohë dhe mjeti bën bip vazhdimisht.	Mjeti nuk mbahet i sheshtë kundër murit.	Mbajeni mjetin me gishtin e madh në njërën anë dhe gishtat e tjerë në anën tjetër. Mos e prekni sipërfaqen që skanohet ose kokën e skanimit të mjetit. Lëvizni mjetin drejt e lart dhe poshtë, paralelisht me gozhdët. Mos e rrotulloni mjetin.
	Mjeti u anua ose u ngrit gjatë skanimit.	Kur skanoni një sipërfaqe të pabarabartë, vendosni karton të hollë në sipërfaqen që do të skanohet dhe skanoni mbi kartonin në modalitetin DeepScan. Me mjetin të ndezur, lëshoni shpejt dhe ri-shtypni Butonin e Ndezjes (Power Button) për të hyrë në modalitetin DeepScan.
	Sipërfaqja e skanimit është shumë e dendur ose shumë e lagur që mjeti të funksionojë.	Nëse po përdorni mjetin në një mur të sapo ngjitur, lyer ose me letër-muri, lëreni kohë të thahet dhe provoni përsëri.
Mjeti zbulon objekte të tjera përveç gozhdëve, ose gjen më shumë gozhde sesa duhet të ketë.	Instalimet elektrike dhe tubat metalikë ose plastikë mund të jenë afër ose të prekin pjesën e pasme të sipërfaqes së murit.	Kontrolloni për gozhde të tjera të vendosura në mënyrë të barabartë në të dyja anët në 12, 16 ose 24" (30, 40 ose 60 cm), ose kontrolloni për të njëjtën gozhde në pika direkt sipër ose poshtë zonës së parë të skanimit. Gozhdët do të shtrihen drejt e lart dhe poshtë, nga dyshemeja në tavan, ndërsa tubat mund të ndryshojnë drejtim. Gozhdët standarde matin afërsisht 1¹⁄2" (38 mm) midis skajeve. Çdo gjë më e madhe ose më e vogël ka të ngjarë të mos jetë një gozhde (përveç afër derës ose dritares).
Zona e detektimit të tensionit është shumë e madhe.	Detektimi i tensionit mund të përhapet në gipsi i thatë deri në 12" (30 cm) në secilën anë të telit.	Ngushtoni detektimin e skanimit: Fikni mjetin. Ndezni përsëri në skajin ku u zbulua për herë të parë teli. Përsëritni skanimin.
Ju dyshoni për tela elektrikë, por Detektimi WireWarning nuk sinjalizon.	Telat janë të mbrojtur nga një kanal metalik, tel i gërshetuar ose mbulesë murale metalike.	Nëse ka një çelës prize, kthejeni në pozicionin ON (ndezur) gjatë skanimit, por fikeni kur punoni pranë telave. Përdorni kujdes shtesë nëse zona ka kompensatë, mbështetje të trashë druri pas gipsit të thatë ose mure që janë më të trasha se normalja.
	Telat më të thellë se 2" (50 mm) nga sipërfaqja mund të mos zbulohen.	Shihni më lart.
	Telat mund të mos jenë të tensionit.	Futni një llambë në prizë dhe ndizeni për të testuar nëse telat janë të tensionit.
Treguesi i Baterisë së Ulët pulson dhe mjeti nuk funksionon.	Bateri e ulët.	Instaloni një bateri të re alkaline 9-volt me një datë skadence të vlefshme të zgjatur.

Paralajmërim për Regjistrimin e Klasës B të Pjesës 15 të FCC: Ky pajisje përputhet me Pjesën 15 të Rregullave të FCC. Funksionimi i nënshtrohet dy kushteve të mëposhtme:

kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme dhe
kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.

GARANCIA E KUFIZUAR 1 VJEÇARE

Zircon Corporation ("Zircon") i garanton pronarit të produktit se ky produkt do të jetë pa defekte në materiale dhe mjeshtëri për një vit nga data origjinale e blerjes.

Ktheni produktet për shërbimin e garancisë, me transport të parapaguar me dëshmi të blerjes (një faturë shitjeje e datës) në:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-06992 USA

Sigurohuni që të përfshini emrin tuaj dhe adresën e kthimit. Lejoni 4–6 javë për dorëzim.

Shërbimi ndaj klientit: 1-800-245-9265 ose 1-408-963-4550
E hënë–E premte, 8:00 a.m.–5:00 p.m. PT
info@zircon.com • www.zircon.com

ACT, DeepScan, SpotLite, StudSensor, WireWarning dhe Zircon janë marka të regjistruara ose marka tregtare të Zircon Corporation.

Vizitoni www.zircon.com për udhëzimet më të fundit.
