PRIJE NEGO ŠTO POČNETE

ZIRCON^® TRAŽILICE GREDA RADE DETEKTIRANJEM PROMJENA GUSTOĆE IZA ZIDA. MOGU SE DETEKTIRATI I DRUGI OBJEKTI, POGOTOVO AKO SU VRLO BLIZU ZIDA. NEMOJTE PRETPOSTAVLJATI DA JE SVE ŠTO SE DETEKTIRA GREDA.

Uvijek koristite novu alkalnu bateriju s važećim produljenim rokom trajanja. Uskladite smjer baterije sa slikom unutar ležišta baterije.
Nemojte se oslanjati isključivo na skener za lociranje predmeta iza površine. Koristite druge informacije kako biste lakše locirali takve predmete prije prodiranja u površinu, uključujući građevinske planove, vidljive točke ulaska cijevi i ožičenja u zidove, kao što je u podrumu, i standardne prakse razmaka greda.
Uvijek započnite skeniranje u načinu rada StudScan koji skenira kroz površine do 3⁄₄" (19 mm) dubine. Skeniranje u načinu rada DeepScan^® može detektirati objekt dalje iza zida koji može, ali i ne mora biti greda.
Uvijek skenirajte grede na nekoliko različitih visina na zidu i označite mjesto svake mete koju pokazuje tražilica greda. To se zove "mapiranje zida". Cijevi i drugi predmeti vjerojatno neće davati dosljedna očitanja od poda do stropa, kao što bi to činila greda.
Očitanja bi uvijek trebala biti dosljedna i ponovljiva.
Zircon tražilice greda preporučuju se samo za unutarnju upotrebu.
Grede obično idu od poda do stropa, osim iznad i ispod prozora, te iznad vrata.
Drugi predmeti koji se obično nalaze u zidovima, podovima ili stropovima su vodovodne cijevi, plinske linije, protupožarne barijere i električne instalacije.
Dubina osjetljivosti i točnost mogu varirati ovisno o uvjetima skeniranja, kao što su sadržaj minerala, vlaga, tekstura i konzistencija materijala zida.
Uvijek isključite napajanje kada radite u blizini električnih žica.
Ovisno o blizini električnih žica ili cijevi površini zida, skener ih može detektirati na isti način kao i grede. Uvijek treba biti oprezan pri zabijanju čavala, rezanju ili bušenju u zidove, podove i stropove koji mogu sadržavati te predmete.
Grede i grede obično su razmaknute 16 ili 24" (40 ili 60 cm), obično su široke 11⁄₂" (38 mm) i mogu biti odvojene protupožarnim barijerama. Sve što je bliže ili različite širine možda nije greda ili greda.

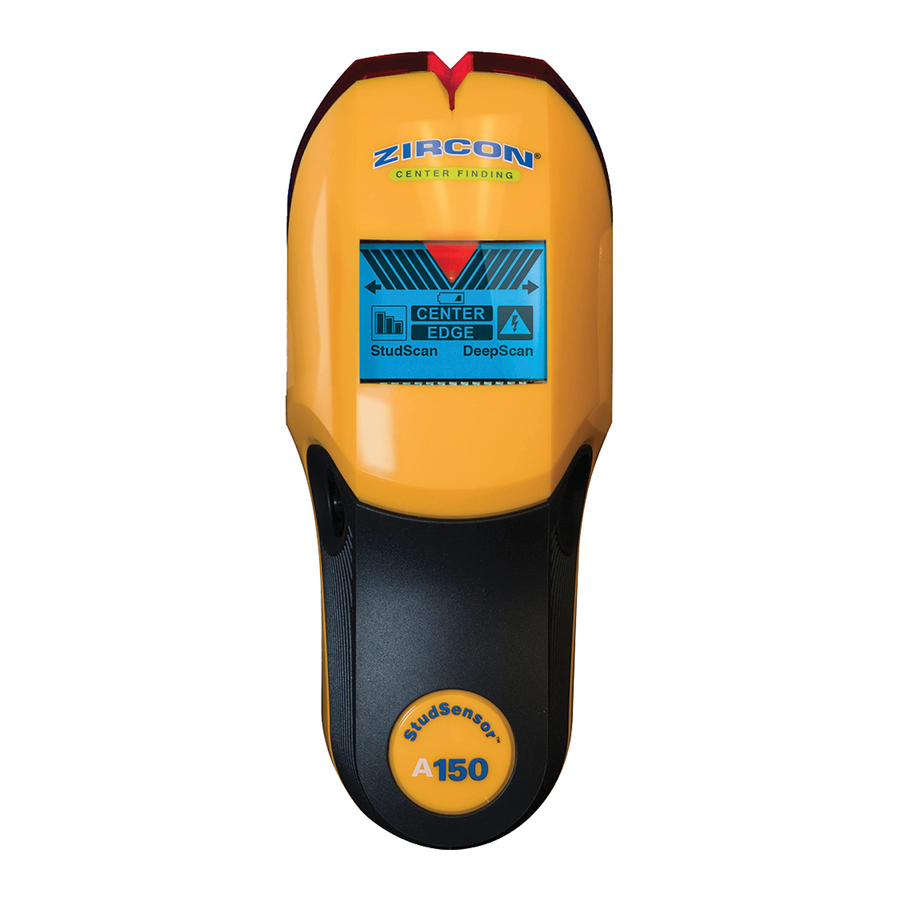

PREGLED

Pregled

Dva načina skeniranja:

StudScan locira središte i rubove grede (drvene ili metalne) do 3⁄₄" (19 mm) dubine
DeepScan locira središte i rubove grede do 11⁄₂" (38 mm) dubine

WireWarning Detekcija automatski detektira i upozorava na žice pod naponom (izmjenična struja) u oba načina rada. Kada se detektira AC napon, indikator WireWarning Detection prikazuje se na zaslonu.

INSTALIRAJTE BATERIJU OD 9 VOLTI

Uvijek koristite novu alkalnu bateriju s važećim produljenim rokom trajanja. Uskladite smjer baterije sa slikom unutar ležišta baterije.

Indikator slabe baterije će treptati kada je napunjenost baterije preniska da bi skener ispravno funkcionirao.

Nemojte se oslanjati isključivo na skener za lociranje predmeta iza površine. Koristite druge informacije kako biste lakše locirali predmete prije prodiranja u površinu, uključujući građevinske planove, vidljive točke ulaska cijevi i ožičenja u zidove, kao što je u podrumu, i standardne prakse razmaka greda.

UKLJUČIVANJE

Za aktiviranje alata, pritisnite i držite gumb za uključivanje (Power Button). Ako gumb nije pritisnut i držan, jedinica se isključuje.

PRONAĐITE GREDU

Za najbolje rezultate, držite alat kao što je prikazano (Slika A) i krećite se polako tijekom skeniranja. Ne dodirujte površinu tijekom kalibracije ili skeniranja.

Držite alat ravno uz zid, zatim pritisnite i držite gumb za uključivanje (Power Button). Za 1–2 sekunde, jedinica će se kalibrirati. Kratki zvučni signal potvrđuje da je kalibracija završena. NE POMIČITE ALAT TIJEKOM KALIBRACIJE.
Dok držite pritisnut gumb za uključivanje (Power Button), polako klizite alat duž zida. Kada alat pronađe rub grede, prikazuje se EDGE (rub). (Slika B)
Nastavite kliziti. Kada alat pronađe središte grede, prikazuje se CENTER (središte), svjetlo svijetli, 3 trake pokazuju jačinu signala i oglašava se zujalica. (Slika C)
NAPOMENA: Ako se prikazuju samo dvije trake signala (Slika D), greda može biti preduboka. Prebacite se na DeepScan način rada i ponovite skeniranje.
Koristite SpotLite Pointer za označavanje mjesta središta grede. (Slika E)
Alat se automatski ponovno kalibrira tijekom upotrebe. Ako se prikaže strelica (Slika F), alat je kalibriran preblizu gredi, a zatim je pomaknut. Strelica pokazuje smjer prema gredi. Ovo je ACT (Auto Correcting Technology).

DEEPSCAN NAČIN RADA

DeepScan način rada će detektirati grede do 11⁄₂" (38 mm) dubine, ili dvostruko više od StudScan.

Za aktiviranje DeepScan načina rada:

Postavite alat ravno uz zid.
Brzo pritisnite gumb za uključivanje (Power Button) dva puta i držite ga pritisnutim nakon drugog pritiska. Indikator DeepScan načina rada će se upaliti. (Slika G)
Za pronalaženje grede, slijedite korake 2 i 3 pod PRONAĐITE GREDU.

NEMOJTE PRETPOSTAVLJATI DA U ZIDU NEMA ŽICA POD NAPONOM. NEMOJTE PODUZIMATI RADNJE KOJE BI MOGLE BITI OPASNE AKO ZID SADRŽI ELEKTRIČNU ŽICU POD NAPONOM. UVIJEK ISKLJUČITE ELEKTRIČNE, PLINSKE I VODOVODNE INSTALACIJE PRIJE PRODIRANJA U POVRŠINU. NEPOŠTIVANJE OVIH UPUTA MOŽE REZULTIRATI STRUJNIM UDAROM, POŽAROM I/ILI OZBILJNIM OZLJEDAMA ILI MATERIJALNOM ŠTETOM.

WIREWARNING DETEKCIJA

Zircon^® značajka WireWarning Detection radi kontinuirano u oba načina rada. Kada se detektira AC napon pod naponom, prikazuje se indikator WireWarning Detection. Ako skeniranje započne iznad AC žice pod naponom, indikator će neprekidno treptati. (Slika H)

Budite izuzetno oprezni u tim okolnostima ili kad god je prisutno AC ožičenje pod naponom.

SKENER MOŽDA NEĆE DETEKTIRATI STRUJU POD NAPONOM AKO SU ŽICE DUBJE OD 2" (50 mm) ISPOD SKENIRANE POVRŠINE, U BETONU, OBLOŽENE VODILICOM, IZA ZIDA OD ŠPERPLOČE ILI METALNE ZIDNE OBLOGE, ILI AKO JE PRISUTNA VLAGA U OKOLIŠU ILI SKENIRANOJ POVRŠINI.

RAD S RAZLIČITIM MATERIJALIMA

Tapete Ovaj alat normalno funkcionira na zidovima prekrivenim tapetama ili tkaninom, osim ako su materijali metalna folija, sadrže metalna vlakna ili su još uvijek mokri nakon nanošenja. Tapete se možda trebaju sušiti nekoliko tjedana nakon nanošenja.

Svježe obojeni zidovi Može proći tjedan dana ili više da se osuše nakon nanošenja.

Letve i žbuka Zbog nepravilnosti u debljini žbuke, ovaj alat se ne preporučuje za upotrebu na letvama i žbuci.

Vrlo teksturirani zidovi ili akustični stropovi Prilikom skeniranja stropa ili zida s neravnom površinom, postavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona u DeepScan načinu rada.

Drveni podovi, podne obloge ili gips kartonske ploče preko obloge od šperploče Koristite DeepScan način rada i pomičite alat polako. Indikator jačine signala može prikazivati samo jednu ili dvije trake kada alat locira gredu kroz debelu površinu.

Ovaj alat ne može skenirati drvene grede i grede kroz tepih i podlogu.

NAPOMENA: Dubina osjetljivosti i točnost mogu varirati ovisno o uvjetima skeniranja, kao što su sadržaj minerala, vlaga, tekstura i konzistencija materijala zida.

Električne instalacije i cijevi Ovisno o blizini električnih instalacija ili cijevi površini zida, alat ih može detektirati na isti način kao i grede. Uvijek treba biti oprezan pri zabijanju čavala, rezanju ili bušenju u zidove, podove i stropove koji mogu sadržavati te predmete.

Grede i grede obično su razmaknute 16 ili 24" (40 ili 60 cm) i široke su 11⁄₂" (38 mm). Sve što je bliže ili različite širine možda nije greda ili greda.

SAVJETI ZA RJEŠAVANJE PROBLEMA I IZGRADNJU

SITUACIJA	Vjerojatan UZROK	RJEŠENJE
Svi elementi zaslona se uključuju istovremeno i alat neprekidno pišti.	Alat nije držan ravno uz zid.	Držite alat palcem s jedne strane i prstima s druge strane. Ne dodirujte površinu koja se skenira ili glavu za skeniranje alata. Pomičite alat ravno gore-dolje, paralelno s gredama. Nemojte rotirati alat.
	Alat nagnut ili podignut tijekom skeniranja.	Prilikom skeniranja neravne površine, postavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona u DeepScan načinu rada. Dok je alat uključen, brzo otpustite i ponovno pritisnite gumb za uključivanje (Power Button) za ulazak u DeepScan način rada.
	Površina za skeniranje je pregusta ili premokra da bi alat radio.	Ako koristite alat na nedavno zalijepljenom, obojenom ili tapetiranom zidu, ostavite vremena da se osuši i pokušajte ponovno.
Alat detektira predmete osim greda ili pronalazi više greda nego što bi trebalo biti.	Električne instalacije i metalne ili plastične cijevi mogu biti blizu ili dodirivati stražnju stranu površine zida.	Provjerite druge grede jednako razmaknute s obje strane na 12, 16 ili 24" (30, 40 ili 60 cm) ili provjerite istu gredu na mjestima izravno iznad ili ispod prvog područja skeniranja. Grede će se protezati ravno gore-dolje, od poda do stropa, dok cijevi mogu promijeniti smjer. Standardne grede mjere približno 1¹⁄2" (38 mm) između rubova. Sve što je veće ili manje vjerojatno nije greda (osim u blizini vrata ili prozora).
Područje detekcije napona je preveliko.	Detekcija napona može se proširiti na gips kartonske ploče za čak 12" (30 cm) sa svake strane žice.	Smanjite detekciju skeniranja: Isključite alat. Ponovno ga uključite na rubu mjesta gdje je žica prvi put detektirana. Ponovite skeniranje.
Sumnjate na električne žice, ali WireWarning Detection ne upozorava.	Žice su zaštićene metalnom cijevi, pletenom žicom ili metalnom zidnom oblogom.	Ako postoji prekidač utičnice, okrenite ga u položaj ON (uključeno) tijekom skeniranja, ali ga isključite (OFF) kada radite u blizini žica. Budite posebno oprezni ako područje ima šperploču, debelu drvenu podlogu iza gips kartonske ploče ili zidove koji su deblji od normalnih.
	Žice dublje od 2" (50 mm) od površine možda neće biti detektirane.	Vidi gore.
	Žice možda nisu pod naponom.	Uključite svjetiljku u utičnicu i uključite je kako biste provjerili jesu li žice pod naponom.
Indikator slabe baterije treperi i alat ne radi.	Slaba baterija.	Instalirajte novu 9-voltnu alkalnu bateriju s važećim produljenim rokom trajanja.

FCC Dio 15 Upozorenje o registraciji klase B: Ovaj uređaj je u skladu s dijelom 15 FCC pravila. Rad podliježe sljedećim dvama uvjetima:

ovaj uređaj ne smije uzrokovati štetne smetnje i
ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.

OGRANIČENO JAMSTVO OD 1 GODINE

Zircon Corporation ("Zircon") jamči vlasniku proizvoda da ovaj proizvod neće imati nedostataka u materijalu i izradi godinu dana od datuma originalne kupnje.

Vratite proizvode za jamstveni servis, uz plaćenu poštarinu s dokazom o kupnji (datirani račun) na:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-06992 USA

Obavezno navedite svoje ime i povratnu adresu. Ostavite 4–6 tjedana za isporuku.

Služba za korisnike: 1-800-245-9265 ili 1-408-963-4550
Ponedjeljak–petak, 8:00 ujutro–17:00 sati po pacifičkom vremenu
info@zircon.com • www.zircon.com

ACT, DeepScan, SpotLite, StudSensor, WireWarning i Zircon su registrirani zaštitni znakovi ili zaštitni znakovi tvrtke Zircon Corporation.
