Zircon StudSensor i65 OneStep - Priručnik za traženje središta greda

Sadržaj

1 PREGLED
2 POSTAVLJANJE BATERIJE
3 SAVJETI ZA RAD
4 SKENIRANJE RAZLIČITIH POVRŠINA
5 UKLJUČIVANJE/KALIBRIRANJE ALATA
6 PRONALAŽENJE GREDE
7 TEŠKOĆE S LOCIRANJEM GREDE? POKUŠAJTE S NAČINOM RADA VISOKE OSJETLJIVOSTI
8 OZNAČAVANJE SREDIŠTA GREDE
9 WIREWARNING DETEKCIJA
10 KORISNI SAVJETI
11 Preuzmi priručnik
12 Na drugim jezicima

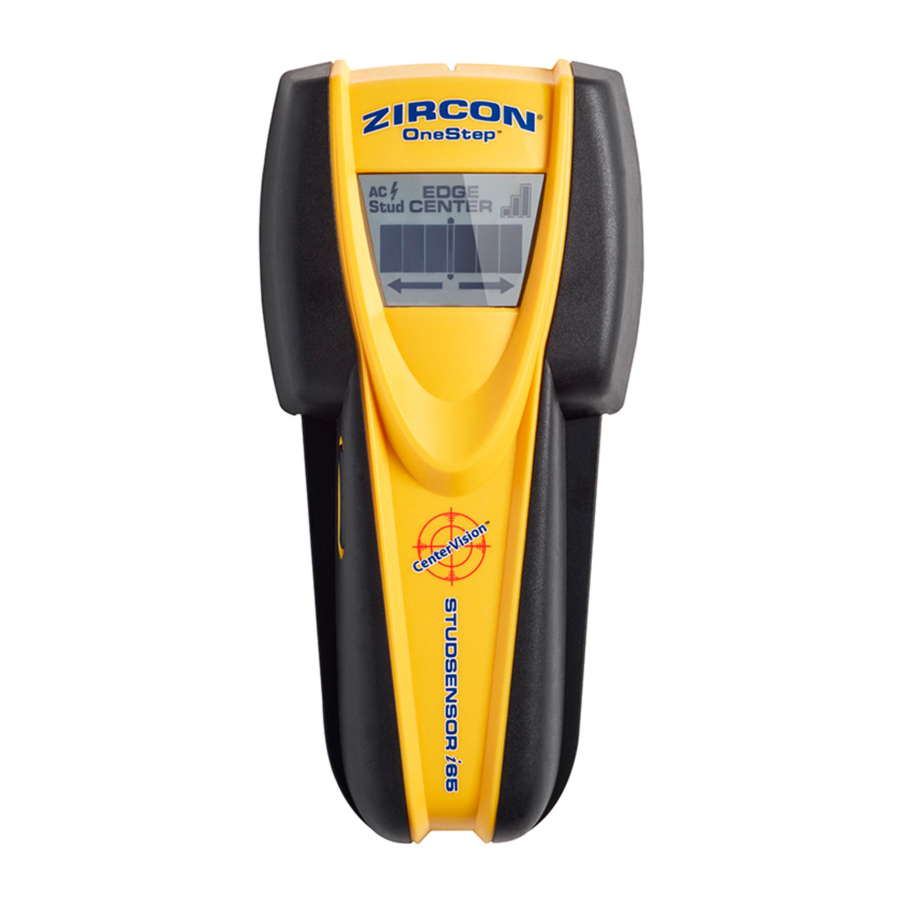

PREGLED

POSTAVLJANJE BATERIJE

Prstom ili kovanicom pritisnite otpuštanje vratašca baterije i podignite ih kako biste ih uklonili.

Stavite novu bateriju od 9 V u pretinac i pritisnite je na mjesto.

Vratite vratašca baterije i zatvorite ih.

SAVJETI ZA RAD

Za optimalne rezultate skeniranja važno je pravilno držati StudSensor^™ i65 i polako se kretati tijekom skeniranja. Sljedeći savjeti pružit će preciznije rezultate skeniranja:

Uhvatite ručku palcem s jedne strane i prstima s druge strane. Provjerite jesu li vam vrhovi prstiju naslonjeni na ili iznad podnožja i da ne dodiruju površinu koja se skenira ili glavu alata za skeniranje.
Držite alat uspravno, paralelno s gredama, i nemojte ga rotirati.
Držite alat ravno na zidu i nemojte ga ljuljati ili naginjati dok ga polako klizite po površini koja se skenira.
Izbjegavajte stavljanje druge ruke ili bilo kojeg drugog dijela tijela na površinu koja se skenira. To će ometati rad alata.
Ako dobivate nepravilne rezultate skeniranja, to može biti posljedica vlage, vlage unutar zida ili suhozida ili nedavno nanesene boje ili tapeta koja se nije potpuno osušila. Iako vlaga možda nije uvijek vidljiva, ona će ometati senzore alata. Pričekajte nekoliko dana da se zid osuši.
Ovisno o blizini električnih žica ili cijevi površini zida, skener ih može detektirati na isti način kao i grede. Uvijek treba biti oprezan pri zabijanju čavala, rezanju ili bušenju u zidove, podove i stropove koji mogu sadržavati te predmete.
Kako biste izbjegli iznenađenja, imajte na umu da su grede ili grede obično razmaknute 41 cm ili 61 cm i širine su 38–45 mm. Sve što je bliže ili različite širine možda nije greda, greda ili protupožarna barijera.

Uvijek isključite napajanje kada radite u blizini električnih žica.

SKENIRANJE RAZLIČITIH POVRŠINA

Svježe obojeni zidovi: Može proći tjedan dana ili više da se osuše nakon nanošenja.

Tapete: StudSensor^™ i65 normalno funkcionira na zidovima prekrivenim tapetama ili tkaninom, osim ako su materijali metalna folija, sadrže metalna vlakna ili su još uvijek mokri nakon nanošenja. Tapete se možda trebaju sušiti nekoliko tjedana nakon nanošenja.

Izrazito teksturirani zidovi ili akustični stropovi: Prilikom skeniranja stropa ili zida s neravnom površinom, stavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona. Kalibrirajte, s postavljenim kartonom, u načinu rada visoke osjetljivosti.

Drveni podovi, podovi ili gipsani suhozid preko obloge od šperploče: Koristite način rada visoke osjetljivosti i polako pomičite alat. Indikator jačine signala može prikazivati samo 1 ili 2 crtice kada alat locira gredu kroz debele površine.

Letvica i žbuka: Zbog nepravilnosti u debljini žbuke, ne preporučuje se korištenje ovog alata na letvicama i žbuci.

StudSensor^™ i65 ne može skenirati drvene grede i grede kroz tepih i podlogu. U načinu rada Stud Scan, StudSensor^™ i65 NEĆE moći skenirati kroz guste materijale kao što su staklo, keramičke pločice i folija.

Napomena: Dubina osjetljivosti i točnost mogu varirati zbog vlage, sadržaja materijala, teksture zida i boje.

Nemojte se oslanjati isključivo na detektor za lociranje predmeta iza skenirane površine. Koristite druge izvore informacija kako biste lakše locirali predmete prije prodiranja u površinu. Takvi dodatni izvori uključuju građevinske planove, vidljive točke ulaska cijevi i žica u zidove, kao što je u podrumu, te u standardnim praksama razmaka greda od 41 cm i 61 cm.

UKLJUČIVANJE/KALIBRIRANJE ALATA

Postavite StudSensor^™ i65 ravno na zid, zatim pritisnite i držite gumb za napajanje. LCD će prikazati sve ikone dok se kalibracija ne dovrši. Nakon završetka kalibracije, SpotLite^® sustav za pokazivanje i zujalica će se nakratko aktivirati i alat će započeti kontinuirana mjerenja.

Napomena: Važno je pričekati da se kalibracija dovrši (1–2 sekunde) prije pomicanja skenera. ACT^™ (Tehnologija automatske korekcije): Tijekom skeniranja, alat će se privremeno ponovno kalibrirati kada je to potrebno. Ova ponovna kalibracija je obično transparentna i ne daje se nikakva naznaka. Ako se upali ikona strelice, alat je bio kalibriran blizu ili iznad grede i zatim je pomaknut. Strelica pokazuje smjer promašene grede.

PRONALAŽENJE GREDE

Uvijek započnite sa skenerom postavljenim ravno na zid, a zatim pritisnite gumb za napajanje. Pričekajte da se oglasi zvučni signal kako biste potvrdili da je kalibracija dovršena prije pomicanja alata.

Polako klizite alat po površini. Indikacija EDGE će se upaliti, pokazujući položaj ruba grede.

Nastavite kliziti alat. Kada se središte grede locira s tri crtice na indikatoru jačine signala, četiri središnje crtice, indikacija središta i SpotLite^® sustav za pokazivanje će se upaliti i zujalica će se oglasiti.

U slučajevima dubljih greda (deblji zidovi) kada se središte grede locira, samo će se dvije crtice prikazati na indikatoru jačine signala i samo će se upaliti SpotLite^® snop i četiri središnje crtice. Ako još uvijek ne možete locirati gredu, pokušajte sa sljedećim korakom.

Napomena: Alat može otkriti druge predmete iza zida, kao što su cijevi i vodovi. Pogledajte Savjete za rad za načine potvrde da ste pronašli gredu.

TEŠKOĆE S LOCIRANJEM GREDE? POKUŠAJTE S NAČINOM RADA VISOKE OSJETLJIVOSTI

Ako imate poteškoća s lociranjem grede nakon što ste slijedili PRONALAŽENJE GREDE, to bi moglo biti zato što je greda duboka (zidovi su debeli). Dok je jedinica još uvijek postavljena ravno na zid i uključena, brzo (unutar jedne sekunde) otpustite i ponovno pritisnite gumb za napajanje. Indikacija načina rada Stud Scan će neprekidno treptati, pokazujući da je alat ušao u način rada Visoke osjetljivosti. Središte vrlo duboke grede bit će označeno paljenjem četiri središnje crtice.

OZNAČAVANJE SREDIŠTA GREDE

OZNAČAVANJE SREDIŠTA GREDE
Nakon što se objekt locira, označite mjesto gdje svijetli SpotLite ® sustav za pokazivanje. Ovo je središte grede.

WIREWARNING^® DETEKCIJA

Zirconova WireWarning^® detekcija radi kontinuirano.
Kada se detektira napon izmjenične struje, AC
WireWarning^® indikator će se pojaviti na zaslonu.

Ako skeniranje započne iznad žice pod naponom, AC WireWarning ® indikator će neprekidno treptati. Budite izuzetno oprezni u tim okolnostima ili kad god je prisutna izmjenična struja.

Lokatori električnog polja možda neće otkriti žice pod naponom ako su žice udaljene više od 51 mm od skenirane površine, zatvorene u cijevi, prisutne iza zida od šperploče ili metalne zidne obloge, ili ako je prisutna vlaga u okolini ili skeniranoj površini.

NEMOJTE PRETPOSTAVLJATI DA U ZIDU NEMA ŽICA POD NAPONOM. NEMOJTE PODUZIMATI RADNJE KOJE BI MOGLE BITI OPASNE AKO ZID SADRŽI ELEKTRIČNU ŽICU POD NAPONOM. UVIJEK ISKLJUČITE ELEKTRIČNU ENERGIJU, PLIN I DOVOD VODE PRIJE PRODIRANJA U POVRŠINU. NEPOŠTOVANJE OVIH UPUTA MOŽE REZULTIRATI STRUJNIM UDAROM, POŽAROM I/ILI OZBILJNIM OZLJEDAMA ILI OŠTEĆENJEM IMOVINE.

Uvijek isključite napajanje kada radite u blizini električnih žica.

KORISNI SAVJETI

(Vidi također Savjete za rad)

Situacija	Vjerojatan uzrok	Rješenje
Svi segmenti LCD-a se pale u isto vrijeme i jedinica neprekidno pišti.	Jedinica nije ravno na zidu. Jedinica je nagnuta ili podignuta tijekom skeniranja. (Svi ti čimbenici utječu na pravilnu kalibraciju.) Površina za skeniranje je previše gusta ili previše mokra da bi jedinica radila.	Prilikom skeniranja neravne površine, stavite tanki karton na površinu koju želite skenirati i skenirajte preko kartona u načinu rada visoke osjetljivosti. Uhvatite ručku palcem s jedne strane i prstima s druge strane, ne dodirujući površinu koju želite skenirati ili glavu alata za skeniranje. Držite alat uspravno, paralelno s gredama, i nemojte ga rotirati. Ako koristite jedinicu na nedavno zalijepljenom, obojenom ili tapetiranom zidu, ostavite vremena da se osuši i pokušajte ponovno. Dok je jedinica još uvijek uključena, brzo otpustite i ponovno pritisnite gumb za napajanje kako biste ušli u način rada visoke osjetljivosti.
Detektira druge objekte osim greda.	Električne žice i metalne ili plastične cijevi mogu biti blizu ili dodirivati stražnju površinu zida.	Provjerite ima li drugih greda jednako razmaknutih s obje strane (30, 41 ili 61 cm) ili provjerite istu gredu na nekoliko mjesta izravno iznad ili ispod prvog pronalaska. Grede će se protezati ravno gore i dolje od poda do stropa, dok cijevi mogu promijeniti smjer. Očitanje grede bi trebalo iznositi približno 38–45 mm od svakog ruba; sve što je veće ili manje vjerojatno nije greda ako nije blizu vrata ili prozora.
Sumnjate na električne žice, ali ne detektirate ništa.	Žice su zaštićene metalnom cijevi, slojem pletene žice, iza metalnih zidnih obloga, zida od šperploče ili drugog gustog materijala. Žice možda nisu pod naponom. Žice dublje od 51 mm od površine možda neće biti detektirane.	Budite posebno oprezni ako područje ima šperploču, debelu drvenu podlogu iza suhozida ili deblje zidove od normalnih. Ako prekidač kontrolira utičnicu, provjerite je li UKLJUČEN za detekciju, ali isključen kada radite u blizini električnih žica. Koristite prilikom zabijanja čavala, piljenja ili bušenja u zidove, podove i stropove gdje ti predmeti mogu postojati.
Područje detekcije napona je preveliko.	Detekcija napona može se proširiti na suhozidu čak 30 cm od svake strane stvarne električne žice.	Kako biste suzili detekciju, isključite i ponovno uključite jedinicu na rubu mjesta gdje je žica detektirana i ponovno skenirajte.
