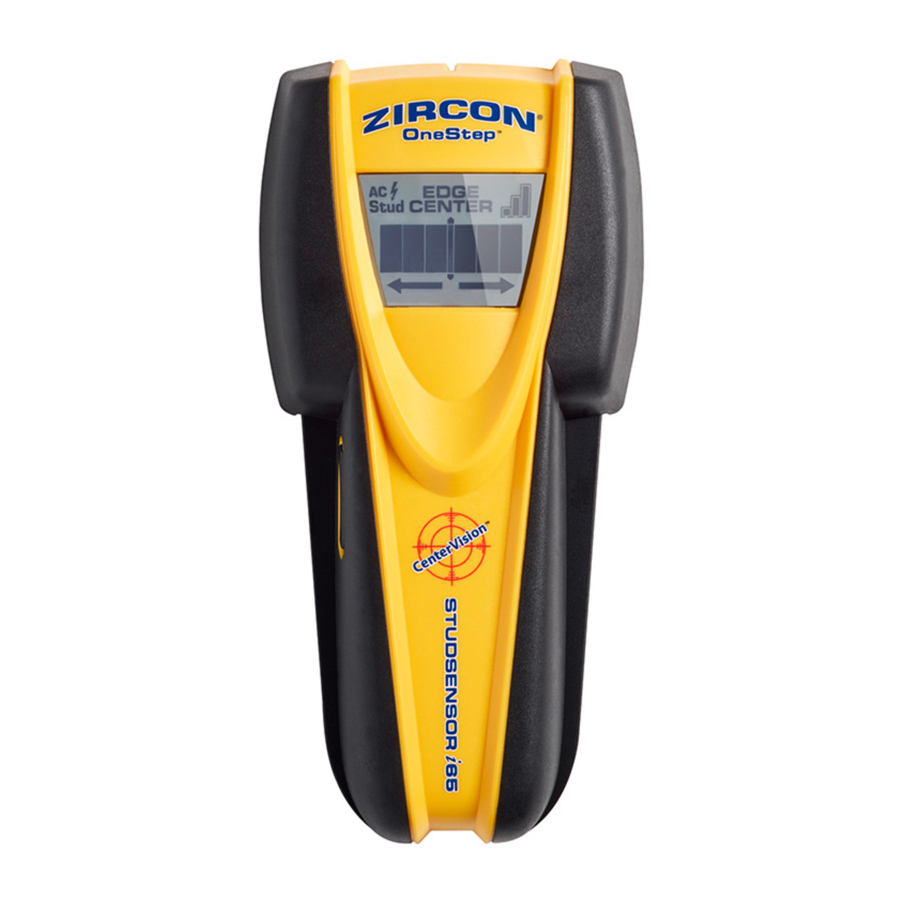

IKHTISAR

MEMASANG BATERAI

Tekan pelepas pintu baterai dengan jari atau koin Anda dan angkat untuk melepas pintu.

Tempatkan baterai 9 V yang baru ke dalam kompartemen dan tekan hingga terpasang.

Pasang kembali pintu baterai dan jepret hingga tertutup.

TIPS PENGOPERASIAN

Untuk hasil pemindaian yang optimal, penting untuk memegang StudSensor^™ i65 dengan benar dan bergerak perlahan saat memindai. Tips berikut akan memberikan hasil pemindaian yang lebih akurat:

Pegang gagang dengan ibu jari di satu sisi dan jari-jari Anda di sisi lainnya. Pastikan ujung jari Anda berada di atas atau di atas running board dan tidak menyentuh permukaan yang dipindai atau kepala pemindai alat.
Pegang alat lurus ke atas dan ke bawah, sejajar dengan tiang, dan jangan memutar alat.
Jaga agar alat tetap rata dengan dinding dan jangan menggoyangkan atau memiringkan alat saat meluncur perlahan di permukaan yang dipindai.
Hindari meletakkan tangan Anda yang lain, atau bagian tubuh Anda yang lain, di permukaan yang dipindai. Ini akan mengganggu kinerja alat.
Jika Anda menerima hasil pemindaian yang tidak menentu, itu mungkin akibat dari kelembapan, uap air di dalam rongga dinding atau dinding kering, atau cat atau wallpaper yang baru diaplikasikan yang belum sepenuhnya kering. Meskipun kelembapan mungkin tidak selalu terlihat, itu akan mengganggu sensor alat. Harap beri waktu beberapa hari agar dinding mengering.
Tergantung pada kedekatan kabel listrik atau pipa ke permukaan dinding, pemindai dapat mendeteksinya dengan cara yang sama seperti tiang. Kehati-hatian harus selalu dilakukan saat memaku, memotong, atau mengebor dinding, lantai, dan langit-langit yang mungkin berisi barang-barang ini.
Untuk menghindari kejutan, ingatlah bahwa tiang atau balok biasanya berjarak 41 cm atau 61 cm dan lebarnya 38–45 mm. Apa pun yang lebih dekat atau lebar yang berbeda mungkin bukan tiang, balok, atau firebreak.

Selalu matikan daya saat bekerja di dekat kabel listrik.

MEMINDAI PERMUKAAN YANG BERBEDA

Dinding yang baru dicat: Mungkin membutuhkan waktu satu minggu atau lebih untuk mengering setelah aplikasi.

Wallpaper: StudSensor^™ i65 berfungsi normal pada dinding yang dilapisi wallpaper atau kain, kecuali jika bahannya adalah foil logam, mengandung serat logam, atau masih basah setelah aplikasi. Wallpaper mungkin perlu dikeringkan selama beberapa minggu setelah aplikasi.

Dinding bertekstur ekstrem atau langit-langit akustik: Saat memindai langit-langit atau dinding dengan permukaan yang tidak rata, letakkan karton tipis di permukaan yang akan dipindai dan pindai di atas karton. Kalibrasi, dengan karton di tempatnya, dalam mode Sensitivitas Tinggi.

Lantai kayu, subflooring, atau dinding kering gipsum di atas pelapis kayu lapis: Gunakan mode Sensitivitas Tinggi dan gerakkan alat secara perlahan. Indikator Kekuatan Sinyal mungkin hanya menampilkan 1 atau 2 batang ketika alat menemukan tiang melalui permukaan yang tebal.

Lath & plaster: Karena ketidakteraturan dalam ketebalan plester, alat ini tidak direkomendasikan untuk digunakan pada lath & plaster.

StudSensor^™ i65 tidak dapat memindai tiang kayu dan balok melalui karpet dan alas. Dalam mode Pemindaian Tiang, StudSensor^™ i65 TIDAK akan dapat memindai melalui bahan padat seperti kaca, ubin keramik, dan foil.

Catatan: Kedalaman dan akurasi penginderaan dapat bervariasi karena kelembapan, kandungan bahan, tekstur dinding, dan cat.

Jangan hanya bergantung pada detektor untuk menemukan barang di balik permukaan yang dipindai. Gunakan sumber informasi lain untuk membantu menemukan barang sebelum menembus permukaan. Sumber tambahan tersebut mencakup rencana konstruksi, titik masuk pipa dan kabel yang terlihat ke dinding, seperti di ruang bawah tanah, dan dalam praktik jarak tiang standar 41 cm dan 61 cm.

MENYALAKAN/MENKALIBRASI ALAT

Tempatkan StudSensor^™ i65 rata di dinding, lalu tekan dan tahan tombol Daya. LCD akan menampilkan semua ikon hingga kalibrasi selesai. Setelah kalibrasi selesai, SpotLite^® Pointing System dan buzzer akan aktif sesaat dan alat akan mulai melakukan pengukuran terus menerus.

Catatan: Penting untuk menunggu kalibrasi selesai (1–2 detik) sebelum memindahkan pemindai. ACT^™ (Auto Correcting Technology): Selama pemindaian, alat akan mengkalibrasi ulang dirinya sendiri secara sementara saat diperlukan. Kalibrasi ulang ini biasanya transparan dan tidak ada indikasi yang dibuat. Jika ikon panah menyala, alat dikalibrasi di dekat atau di atas tiang dan kemudian dipindahkan. Panah menunjukkan arah tiang yang terlewat.

MENEMUKAN TIANG

Selalu mulai dengan pemindai ditempatkan rata di dinding, lalu tekan tombol Daya. Tunggu bunyi bip untuk memastikan kalibrasi telah selesai sebelum memindahkan alat.

Geser alat secara perlahan di permukaan. Indikasi EDGE akan menyala, menunjukkan lokasi tepi tiang.

Lanjutkan menggeser alat. Saat bagian tengah tiang terletak dengan tiga batang pada Indikator Kekuatan Sinyal, empat batang Tengah, indikasi tengah, dan SpotLite^® Pointing System semuanya akan menyala, dan buzzer akan berbunyi.

Dalam kasus tiang yang lebih dalam (dinding yang lebih tebal) ketika bagian tengah tiang hanya terletak dua batang akan ditampilkan pada Indikator Kekuatan Sinyal dan hanya sinar SpotLite^® dan empat batang Tengah yang akan menyala. Jika Anda masih tidak dapat menemukan tiang, coba langkah berikutnya.

Catatan: Alat dapat mendeteksi benda lain di balik dinding seperti pipa dan saluran. Lihat Tips Pengoperasian untuk cara mengonfirmasi bahwa Anda telah menemukan tiang.

SULIT MENEMUKAN TIANG? COBA MODE SENSITIVITAS TINGGI

Jika Anda mengalami kesulitan menemukan tiang setelah mengikuti MENEMUKAN TIANG, mungkin tiang itu dalam (dindingnya tebal). Dengan unit masih ditempatkan rata di dinding dan dihidupkan, lepaskan dan tekan kembali tombol Daya dengan cepat (dalam satu detik). Indikasi mode Pemindaian Tiang akan berkedip terus menerus, menunjukkan bahwa alat telah memasuki mode Sensitivitas Tinggi. Bagian tengah tiang yang sangat dalam akan ditunjukkan oleh empat batang tengah yang menyala.

MENANDAI BAGIAN TENGAH TIANG

Setelah sebuah objek ditemukan, tandai lokasi tempat SpotLite ® Pointing System menyala. Ini adalah bagian tengah tiang.

DETEKSI WIREWARNING^®

Deteksi WireWarning^® Zircon bekerja terus menerus.
Saat tegangan AC hidup terdeteksi, AC
Indikator WireWarning^® akan muncul di layar.

Jika pemindaian dimulai di atas kabel AC hidup, indikator AC WireWarning ® akan berkedip terus menerus. Gunakan kehati-hatian ekstrem dalam keadaan ini atau setiap kali AC hidup ada.

Pencari medan listrik mungkin tidak mendeteksi kabel AC hidup jika kabel berjarak lebih dari 51 mm dari permukaan yang dipindai, tertutup saluran, ada di balik dinding geser kayu lapis atau penutup dinding logam, atau jika kelembapan ada di lingkungan atau permukaan yang dipindai.

JANGAN MENGASUMSIKAN TIDAK ADA KABEL LISTRIK HIDUP DI DINDING. JANGAN MENGAMBIL TINDAKAN YANG BISA BERBAHAYA JIKA DINDING MENGANDUNG KABEL LISTRIK HIDUP. SELALU MATIKAN DAYA LISTRIK, GAS, DAN PASOKAN AIR SEBELUM MENEMBUS PERMUKAAN. KEGAGALAN UNTUK MENGIKUTI PETUNJUK INI DAPAT MENGAKIBATKAN SENGATAN LISTRIK, KEBAKARAN, DAN/ATAU CEDERA SERIUS ATAU KERUSAKAN PROPERTI.

Selalu matikan daya saat bekerja di dekat kabel listrik.

PETUNJUK BERMANFAAT

(Lihat juga Tips Pengoperasian)

Situasi	Kemungkinan Penyebab	Solusi
Semua segmen LCD menyala pada saat yang sama dan unit berbunyi terus menerus.	Unit tidak rata di dinding. Unit dimiringkan atau diangkat selama pemindaian. (Semua faktor ini memengaruhi kalibrasi yang tepat.) Permukaan pemindaian terlalu padat atau terlalu basah agar unit dapat beroperasi.	Saat memindai permukaan yang tidak rata, letakkan karton tipis di permukaan yang akan dipindai dan pindai di atas karton dalam mode Sensitivitas Tinggi. Pegang gagang dengan ibu jari di satu sisi dan jari-jari Anda di sisi lainnya, jangan menyentuh permukaan yang dipindai atau kepala pemindai alat. Pegang alat lurus ke atas dan ke bawah, sejajar dengan tiang, dan jangan memutar alat. Jika Anda menggunakan unit di dinding yang baru direkatkan, dicat, atau ditempel wallpaper, beri waktu untuk mengering dan coba lagi. Saat unit masih menyala, lepaskan dan tekan kembali tombol daya dengan cepat untuk masuk ke mode Sensitivitas Tinggi.
Mendeteksi benda lain selain tiang.	Kabel listrik dan pipa logam atau plastik mungkin berada di dekat atau menyentuh permukaan belakang dinding.	Periksa tiang lain yang berjarak sama ke kedua sisi (30, 41, atau 61 cm) atau periksa tiang yang sama di beberapa tempat tepat di atas atau di bawah temuan pertama. Tiang akan berjalan lurus ke atas dan ke bawah dari lantai ke langit-langit sementara pipa dapat mengubah arah. Pembacaan tiang akan berukuran sekitar 38–45 mm terpisah dari setiap tepi; apa pun yang lebih besar atau lebih kecil kemungkinan besar bukan tiang jika tidak dekat pintu atau jendela.
Anda mencurigai kabel listrik, tetapi tidak mendeteksi apa pun.	Kabel terlindung oleh saluran logam, lapisan kabel jalinan, di balik penutup dinding logam, dinding geser kayu lapis, atau bahan padat lainnya. Kabel mungkin tidak hidup. Kabel yang lebih dalam dari 51 mm dari permukaan mungkin tidak terdeteksi.	Gunakan kehati-hatian ekstra jika area tersebut memiliki kayu lapis, penyangga kayu tebal di balik dinding kering, atau dinding yang lebih tebal dari biasanya. Jika sakelar mengontrol stopkontak, pastikan sakelar dalam posisi ON untuk deteksi, tetapi dimatikan saat bekerja di dekat kabel listrik. Gunakan saat memaku, menggergaji, atau mengebor dinding, lantai, dan langit-langit tempat benda-benda ini mungkin ada.
Area deteksi tegangan terlalu besar.	Deteksi tegangan dapat menyebar pada dinding kering hingga 30 cm dari setiap sisi kabel listrik yang sebenarnya.	Untuk mempersempit deteksi, matikan dan hidupkan kembali unit di tepi tempat kabel terdeteksi dan pindai lagi.
