Zircon StudSensor i65 OneStep - Manual de utilizare pentru detectorul de stâlpi cu localizare centrală

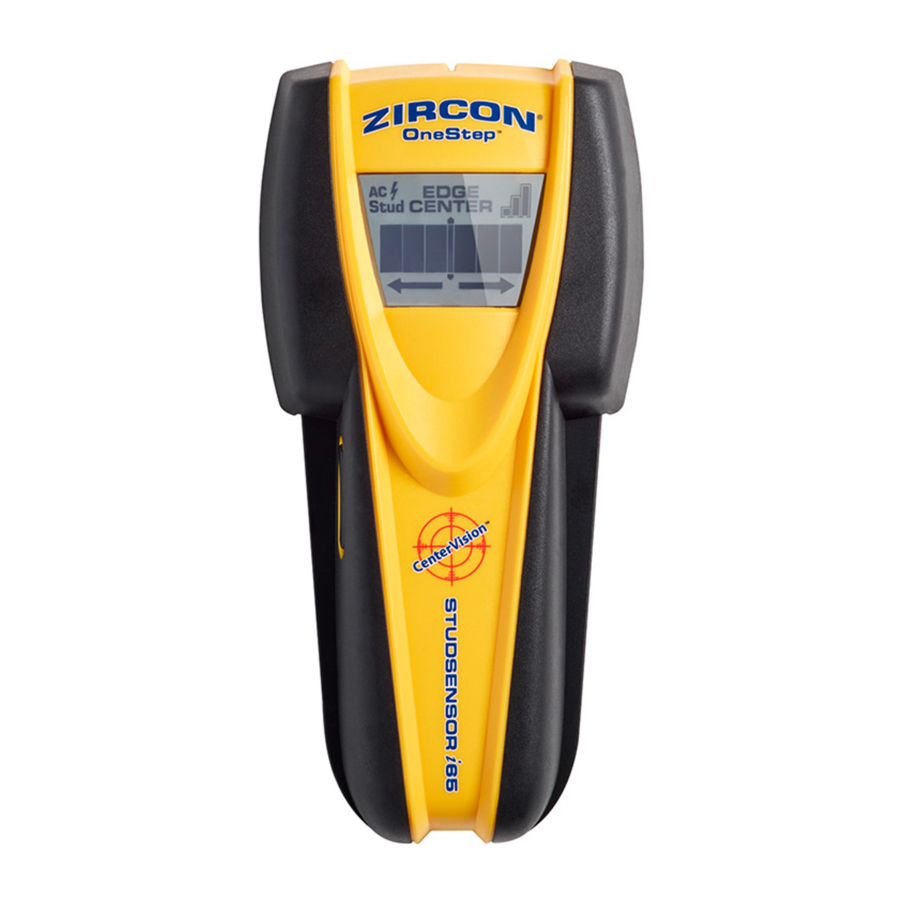

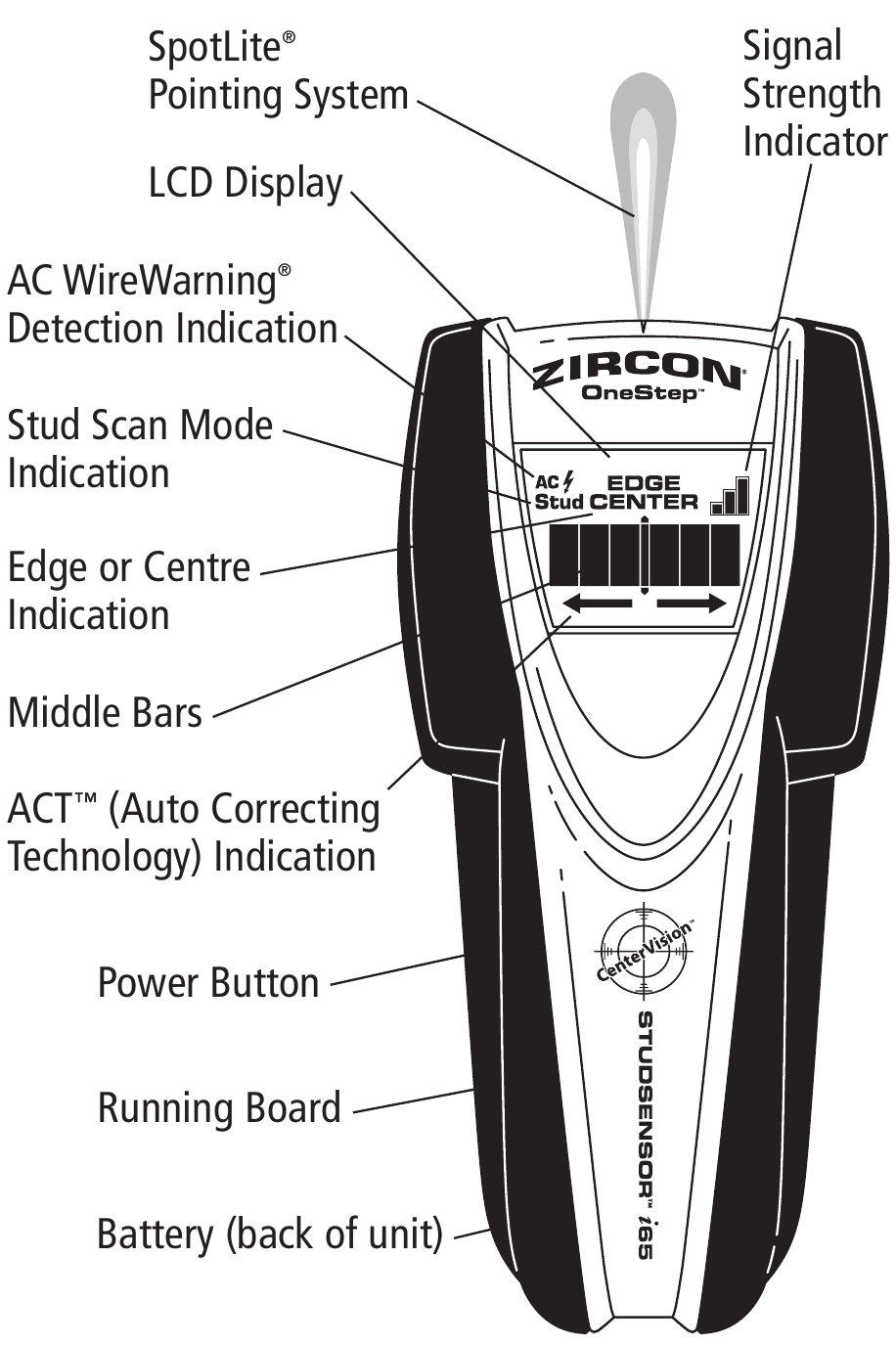

PREZENTARE GENERALĂ

INSTALAREA BATERIEI

Apăsați clapeta de eliberare a compartimentului bateriei cu degetul sau cu o monedă și ridicați-o pentru a scoate ușița.

Introduceți o baterie nouă de 9 V în compartiment și apăsați-o pentru a o fixa.

Puneți la loc ușița compartimentului bateriei și închideți-o.

SFATURI DE UTILIZARE

Pentru rezultate optime de scanare, este important să țineți corect StudSensor^™ i65 și să vă deplasați lent în timpul scanării. Următoarele sfaturi vă vor oferi rezultate de scanare mai precise:

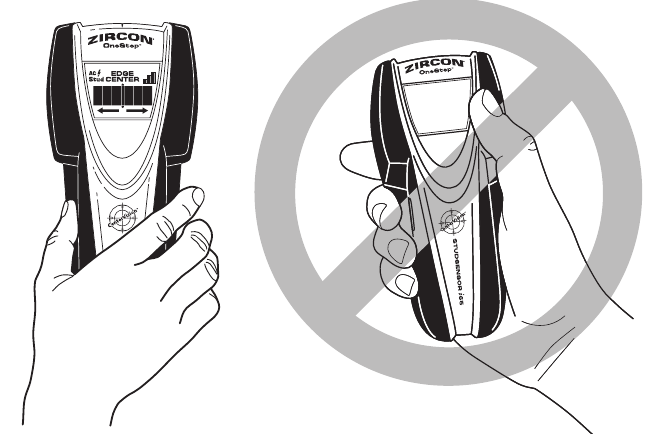

• Apucați mânerul cu degetul mare pe o parte și cu celelalte degete pe cealaltă parte. Asigurați-vă că vârfurile degetelor se sprijină pe sau deasupra scăriței și nu ating suprafața scanată sau capul de scanare al instrumentului.
• Țineți instrumentul drept în sus și în jos, paralel cu stâlpii, și nu rotiți instrumentul.

• Mențineți instrumentul plat pe perete și nu balansați sau înclinați instrumentul când glisați încet pe suprafața scanată.
• Evitați să vă puneți cealaltă mână sau orice altă parte a corpului pe suprafața scanată. Acest lucru va interfera cu performanța instrumentului.
• Dacă primiți rezultate de scanare eronate, acest lucru se poate datora umidității, umezelii din cavitatea peretelui sau din gips-carton sau vopselei sau tapetului aplicat recent care nu s-a uscat complet. Deși umezeala nu este întotdeauna vizibilă, aceasta va interfera cu senzorii instrumentului. Vă rugăm să așteptați câteva zile pentru ca peretele să se usuce.
• În funcție de apropierea cablurilor electrice sau a conductelor de suprafața peretelui, scanerul le poate detecta în același mod ca și stâlpii. Trebuie să fiți întotdeauna atenți când bateți cuie, tăiați sau găuriți în pereți, podele și tavane care pot conține aceste elemente.
• Pentru a evita surprizele, rețineți că stâlpii sau grinzile sunt, în mod normal, distanțați la 41 cm sau 61 cm și au o lățime de 38–45 mm. Orice element mai apropiat sau cu o lățime diferită ar putea să nu fie un stâlp, grindă sau element de protecție împotriva incendiilor.

Opriți întotdeauna alimentarea cu energie electrică când lucrați în apropierea cablurilor electrice.

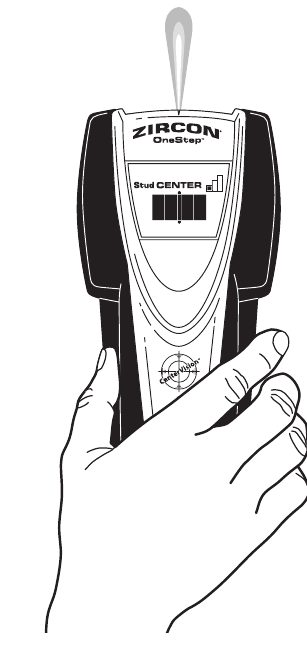

SCANAREA DIFERITELOR SUPRAFEȚE

Pereți vopsiți recent: Poate dura o săptămână sau mai mult pentru a se usca după aplicare.

Tapet: StudSensor^™ i65 funcționează normal pe pereții acoperiți cu tapet sau țesătură, cu excepția cazului în care materialele sunt folie metalică, conțin fibre metalice sau sunt încă umede după aplicare. Este posibil ca tapetul să aibă nevoie de câteva săptămâni pentru a se usca după aplicare.

Pereți extrem de texturate sau tavane acustice: Când scanați un tavan sau un perete cu o suprafață neuniformă, puneți carton subțire pe suprafața care urmează să fie scanată și scanați peste carton. Calibrați, cu cartonul la locul lui, în modul High Sensitivity (Sensibilitate ridicată).

Pardoseli din lemn, substraturi sau gips-carton peste placaj: Utilizați modul High Sensitivity (Sensibilitate ridicată) și deplasați instrumentul încet. Indicatorul Signal Strength (Intensitate semnal) poate afișa doar 1 sau 2 bare atunci când instrumentul localizează un stâlp prin suprafețe groase.

Șipci și tencuială: Datorită neregularităților grosimii tencuielii, nu se recomandă utilizarea acestui instrument pe șipci și tencuială.

StudSensor^™ i65 nu poate scana pentru stâlpi și grinzi din lemn prin covoare și suporturi. În modul Stud Scan (Scanare stâlpi), StudSensor^™ i65 NU va putea scana prin materiale dense, cum ar fi sticla, plăcile ceramice și folia.

Notă: Adâncimea de detectare și precizia pot varia din cauza umezelii, a conținutului materialelor, a texturii peretelui și a vopselei.

Nu vă bazați exclusiv pe detector pentru a localiza elemente din spatele suprafeței scanate. Utilizați alte surse de informații pentru a localiza elementele înainte de a penetra suprafața. Astfel de surse suplimentare includ planuri de construcție, puncte vizibile de intrare a conductelor și cablurilor în pereți, cum ar fi într-un subsol, și practici standard de spațiere a stâlpilor de 41 cm și 61 cm.

PORNIREA/CALIBRAREA INSTRUMENTULUI

Așezați StudSensor^™ i65 plat pe perete, apoi apăsați și mențineți apăsat butonul Power (Pornire). Ecranul LCD va afișa toate pictogramele până la finalizarea calibrării. La finalizarea calibrării, SpotLite^® Pointing System (Sistemul de indicare SpotLite) și soneria se vor activa momentan, iar instrumentul va începe măsurătorile continue.

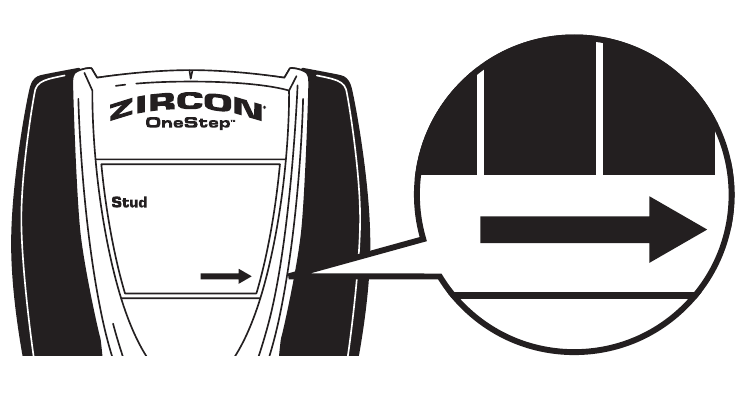

Notă: Este important să așteptați finalizarea calibrării (1–2 secunde) înainte de a muta scanerul. ACT^™ (Auto Correcting Technology) [Tehnologie de corectare automată]: În timpul scanării, instrumentul se va recalibra provizoriu atunci când este necesar. Această recalibrare este, de obicei, transparentă și nu se face nicio indicație. Dacă se aprinde o pictogramă săgeată, instrumentul a fost calibrat lângă sau peste un stâlp și apoi a fost mutat. Săgeata indică direcția stâlpului ratat.

GĂSIREA UNUI STÂLP

Începeți întotdeauna cu scanerul așezat plat pe perete, apoi apăsați butonul Power (Pornire). Așteptați semnalul sonor pentru a confirma că calibrarea a fost finalizată înainte de a muta instrumentul.

Glisați încet instrumentul pe suprafață. Indicația EDGE (Margine) se va aprinde, indicând locația marginii stâlpului.

Continuați să glisați instrumentul. Când centrul stâlpului este localizat cu trei bare pe Indicatorul Signal Strength (Intensitate semnal), cele patru bare Middle (Centru), indicația de centru și SpotLite^® Pointing System (Sistemul de indicare SpotLite) se vor aprinde toate, iar soneria va suna.

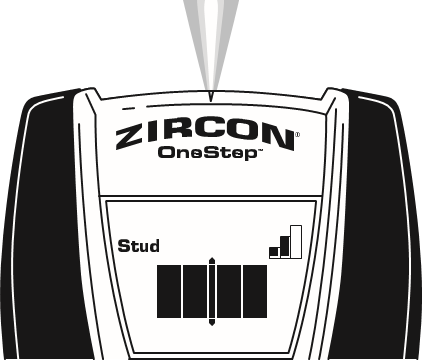

În cazurile de stâlpi mai adânci (pereți mai groși), când centrul stâlpului este localizat, vor apărea doar două bare pe Indicatorul Signal Strength (Intensitate semnal) și se vor aprinde doar fasciculul SpotLite^® și cele patru bare Middle (Centru). Dacă tot nu puteți localiza un stâlp, încercați următorul pas.

Notă: Instrumentul poate detecta alte obiecte din spatele peretelui, cum ar fi țevi și conducte. Consultați Operating Tips (Sfaturi de utilizare) pentru modalități de a confirma că ați găsit un stâlp.

ÎNTÂMPINAȚI DIFICULTĂȚI LA LOCALIZAREA UNUI STÂLP? ÎNCERCAȚI MODUL HIGH SENSITIVITY (SENSIBILITATE RIDICATĂ)

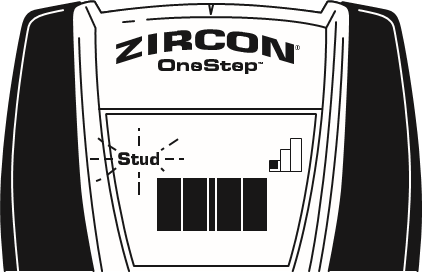

Dacă întâmpinați dificultăți la localizarea unui stâlp după ce ați urmat FINDING A STUD (GĂSIREA UNUI STÂLP), s-ar putea ca stâlpul să fie adânc (pereții sunt groși). Cu unitatea încă așezată plat pe perete și pornită, eliberați și apăsați din nou rapid (într-o secundă) butonul Power (Pornire). Indicația modului Stud Scan (Scanare stâlpi) va clipi continuu, indicând faptul că instrumentul a intrat în modul High Sensitivity (Sensibilitate ridicată). Centrul unui stâlp foarte adânc va fi indicat prin aprinderea celor patru bare din mijloc.

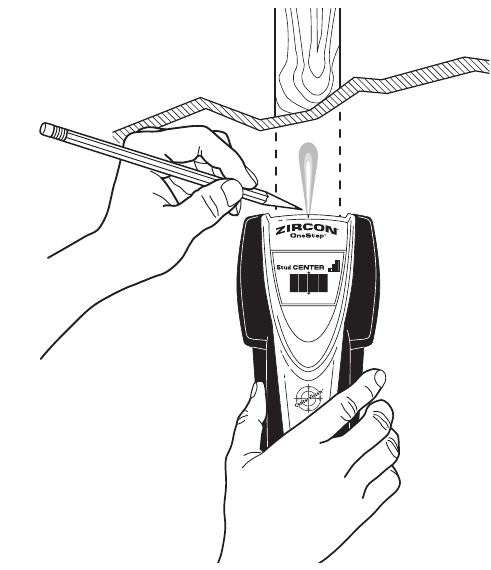

MARCAREA CENTRULUI STÂLPULUI

Odată ce un obiect este localizat, marcați locația unde se aprinde SpotLite ® Pointing System (Sistemul de indicare SpotLite). Acesta este centrul stâlpului.

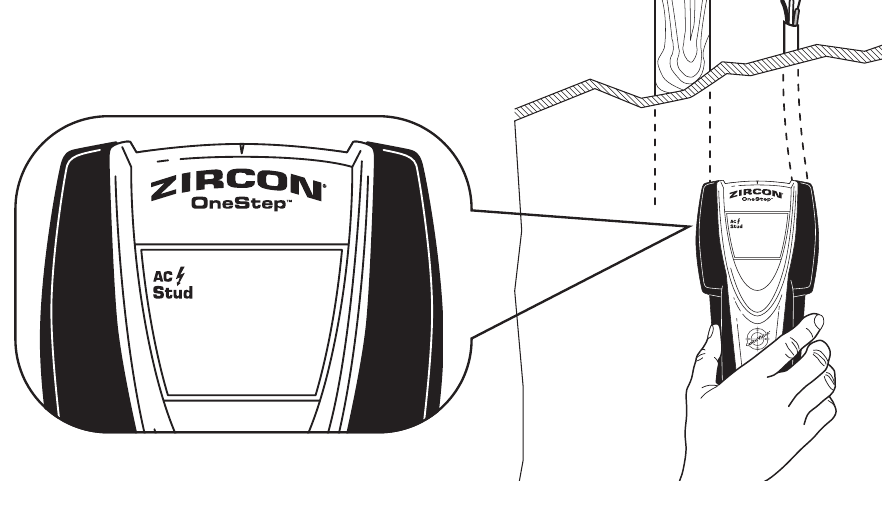

WIREWARNING^® DETECTION (DETECTAREA WIREWARNING)

Funcția de detectare WireWarning^® de la Zircon funcționează continuu.
Când este detectată tensiune AC sub tensiune, indicatorul AC
WireWarning^® va apărea pe ecran.

Dacă scanarea începe peste un cablu AC sub tensiune, indicatorul AC WireWarning ® va clipi continuu. Fiți extrem de precauți în aceste circumstanțe sau ori de câte ori este prezent curent AC sub tensiune.

Localizatoarele de câmp electric pot să nu detecteze cabluri AC sub tensiune dacă cablurile sunt la mai mult de 51 mm de suprafața scanată, sunt închise în conducte, sunt prezente în spatele unui perete de forfecare din placaj sau a unei acoperiri metalice de perete sau dacă este prezentă umiditate în mediu sau pe suprafața scanată.

NU PRESUPUNEȚI CĂ NU EXISTĂ CABURI ELECTRICE SUB TENSIUNE ÎN PERETE. NU ÎNTREPRINDEȚI ACȚIUNI CARE AR PUTEA FI PERICULOASE DACĂ PEREȚII CONȚIN UN CABLU ELECTRIC SUB TENSIUNE. OPRIȚI ÎNTOTDEAUNA ALIMENTAREA CU ENERGIE ELECTRICĂ, GAZ ȘI APĂ ÎNAINTE DE A PENETRA O SUPRAFAȚĂ. NERESPECTAREA ACESTOR INSTRUCȚIUNI POATE DUCE LA ELECTROCUTARE, INCENDIU ȘI/SAU RĂNIRI GRAVE SAU DETERIORAREA PROPRIETĂȚII.

Opriți întotdeauna alimentarea cu energie electrică când lucrați în apropierea cablurilor electrice.

SFATURI UTILE

(Consultați și Operating Tips (Sfaturi de utilizare))

Situație	Cauză probabilă	Soluție
Toate segmentele LCD se aprind în același timp și unitatea emite un semnal sonor continuu.	Unitatea nu este plată pe perete. Unitatea este înclinată sau ridicată în timpul scanării. (Toți acești factori afectează calibrarea corectă.) Suprafața de scanare este prea densă sau prea umedă pentru ca unitatea să funcționeze.	Când scanați o suprafață neuniformă, puneți carton subțire pe suprafața care urmează să fie scanată și scanați peste carton în modul High Sensitivity (Sensibilitate ridicată). Apucați mânerul cu degetul mare pe o parte și cu celelalte degete pe cealaltă parte, fără a atinge suprafața scanată sau capul de scanare al instrumentului. Țineți instrumentul drept în sus și în jos, paralel cu stâlpii, și nu rotiți instrumentul. Dacă utilizați unitatea pe un perete proaspăt bandajat, vopsit sau tapetat, așteptați să se usuce și încercați din nou. În timp ce unitatea este încă pornită, eliberați și apăsați din nou rapid butonul de pornire pentru a intra în modul High Sensitivity (Sensibilitate ridicată).
Detectează alte obiecte în afară de stâlpi.	Cablurile electrice și conductele metalice sau din plastic pot fi aproape de sau ating suprafața din spate a peretelui.	Verificați dacă există alți stâlpi distanțați în mod egal pe ambele părți (30, 41 sau 61 cm) sau verificați același stâlp în mai multe locuri direct deasupra sau dedesubtul primei constatări. Stâlpii vor merge drept în sus și în jos de la podea la tavan, în timp ce țevile își pot schimba direcția. O citire a stâlpului ar măsura aproximativ 38–45 mm distanță de fiecare margine; orice este mai mare sau mai mic este cel mai probabil nu un stâlp, dacă nu este lângă o ușă sau o fereastră.
Suspectați cabluri electrice, dar nu detectați niciunul.	Cablurile sunt protejate de o conductă metalică, un strat de sârmă împletită, în spatele acoperirilor metalice de perete, al peretelui de forfecare din placaj sau al altui material dens. Este posibil ca firele să nu fie sub tensiune. Este posibil ca firele mai adânci de 51 mm de suprafață să nu fie detectate.	Fiți extrem de precauți dacă zona are placaj, suport gros din lemn în spatele gips-cartonului sau pereți mai groși decât în mod normal. Dacă un comutator controlează o priză, asigurați-vă că este pornit (ON) pentru detectare, dar oprit când lucrați în apropierea cablurilor electrice. Utilizați când bateți cuie, tăiați sau găuriți în pereți, podele și tavane unde aceste elemente pot exista.
Zona de detectare a tensiunii este prea mare.	Detectarea tensiunii se poate răspândi pe gips-carton cu până la 30 cm de la fiecare parte a unui cablu electric real.	Pentru a restrânge detectarea, opriți și porniți din nou unitatea la marginea locului unde a fost detectat cablul și scanați din nou.
