PARA SE TË FILLONI

GJETËSET E GOZHDAVE ZIRCON^® PUNON Duke NDJER NDRYSHIMET E DENDËSISË PAS MURIT. OBJEKTE TË TJERA MUND TË DETEKTOHEN VEÇANËRISHT NËSE JANË SHUMË PRANË MURIT. MOS SUPOZONI SE ÇDO GJË E DETEKTUAR ËSHTË NJË GOZHDE.

Përdorni gjithmonë një bateri të re alkaline me një datë skadence të zgjatur. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.
Mos u mbështetni ekskluzivisht në mjet për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e artikujve të tillë përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së gozhdave.
Skanoni gjithmonë për gozhda në disa lartësi të ndryshme në mur dhe shënoni vendndodhjen e çdo objektivi të treguar nga gjetësi i gozhdave. Kjo quhet "hartëzimi i murit". Tubat dhe objektet e tjera ka të ngjarë të mos japin lexim të qëndrueshëm nga dyshemeja në tavan, siç do të bëjë një gozhde.
Leximet duhet të jenë gjithmonë të qëndrueshme dhe të përsëritshme.
Gjetësit e gozhdave Zircon^® rekomandohen vetëm për përdorim të brendshëm.
Gozhdat zakonisht shtrihen nga dyshemeja në tavan, përveç sipër dhe poshtë dritareve dhe sipër dyerve.
Objekte të tjera që zakonisht gjenden në mure, dysheme ose tavane janë tubat e ujit, linjat e gazit, ndalesat e zjarrit dhe instalimet elektrike.
Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, struktura dhe konsistenca e materialeve të murit.
Fikeni gjithmonë energjinë kur punoni pranë telave elektrikë.
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, mjeti mund t'i zbulojë ato në të njëjtën mënyrë si gozhdat. Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.
Gozhdat dhe traversat zakonisht vendosen në distancë 16 ose 24" (40 ose 60 cm) larg, zakonisht janë 1¹⁄₂" (38 mm) të gjera dhe mund të ndahen nga ndalesat e zjarrit. Çdo gjë më afër së bashku, ose me një gjerësi të ndryshme, mund të mos jetë një gozhde ose tra.

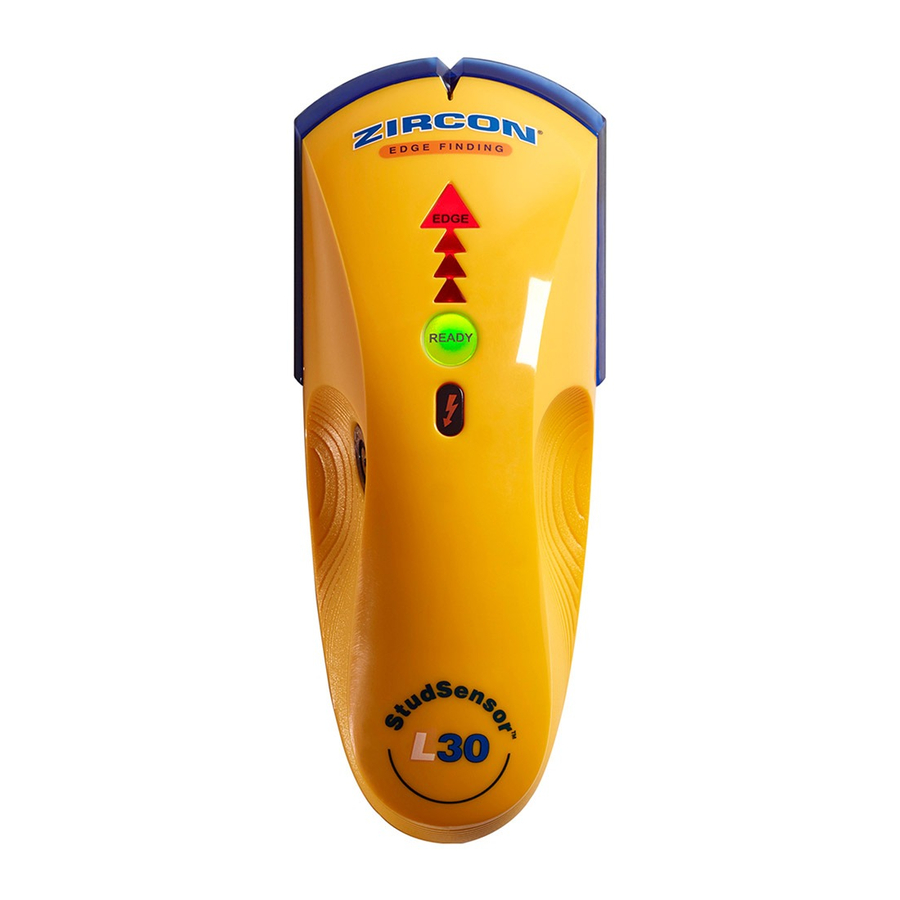

Pjesët dhe Karakteristikat

INSTALONI BATERINË 9-VOLT

Përdorni gjithmonë një bateri të re alkaline me një datë skadence të zgjatur. Përputhni drejtimin e baterisë me imazhin brenda zgavrës së baterisë.

Mos u mbështetni ekskluzivisht në mjet për të lokalizuar sende pas një sipërfaqeje. Përdorni informacione të tjera për të ndihmuar në lokalizimin e artikujve përpara se të depërtoni në sipërfaqe, duke përfshirë planet e ndërtimit, pikat e dukshme të hyrjes së tubave dhe instalimeve elektrike në mure, si p.sh. në një bodrum, dhe praktikat standarde të hapësirës së gozhdave.

NDEZJA

Për të aktivizuar mjetin, shtypni dhe mbani të shtypur Butonin e Ndezjes (Power Button). Nëse butoni nuk mbahet i shtypur, njësia fiket.

GJENI NJË GOZHDE

Mjeti është projektuar për të lokalizuar anët e gozhdave prej druri dhe metali deri në ³⁄₄" (19 mm) pas sipërfaqes së skanuar.
Saktësia e pozicionit të një gozhdeje të gjetur është zakonisht brenda ¹⁄₈" (3 mm).

Për rezultate më të mira, mbajeni mjetin siç tregohet (Figura A) dhe lëvizni ngadalë kur skanoni.

Figura A

Mos e prekni sipërfaqen gjatë kalibrimit ose skanimit.

Mbajeni mjetin të sheshtë kundër murit, pastaj shtypni dhe mbani të shtypur Butonin e Ndezjes (Power Button). Brenda 1 – 2 sekondave, njësia do të kalibrohet dhe Drita e Gjelbër GATI (Green READY Light) do të ndriçojë.
MOS E LËVIZNI MJETIN GJATË KALIBRIMIT.
Ndërsa mbani të shtypur Butonin e Ndezjes (Power Button), rrëshqitni mjetin ngadalë përgjatë murit.
Kur mjeti të arrijë në anën e gozhdes, Drita e Kuqe ANË (Red EDGE Light) do të ndriçojë, Treguesi SpotLite^® do të shkëlqejë dhe do të dëgjohet një ton i qëndrueshëm. Shënoni vendin. (Figura B)

Figura B
Pa e lëshuar Butonin e Ndezjes (Power Button), vazhdoni drejtimin e skanimit derisa Drita e Kuqe ANË (Red EDGE Light) dhe Treguesi SpotLite^® të fiken, pastaj ndryshoni drejtimin.
Rrëshqitni mjetin derisa të zbulohet ana tjetër e gozhdes dhe shënoni edhe këtë. (Figura C) Qendra e gozhdes është pika e mesit midis dy shenjave.

Figura C

PARALAJMËRIM PËR SIPËR GOZHDE

Nëse skanimi fillon drejtpërdrejt mbi një gozhde, mjeti do të lëshojë një bip të vazhdueshëm.
Nëse ndodh kjo, rifilloni skanimin në një vendndodhje tjetër.

DETEKTIMI WIREWARNING^®

Detektimi WireWarning^® funksionon vazhdimisht gjatë një skanimi. Kur zbulohet tension AC i drejtpërdrejtë, i pa mbrojtur, treguesi i Detektimit WireWarning^® ndizet.
Nëse skanimi fillon mbi një tel AC të drejtpërdrejtë, treguesi i Detektimit WireWarning^® do të pulsojë vazhdimisht. (Figura D)

Figura D

Përdorni kujdes të jashtëzakonshëm në këto rrethana dhe sa herë që dyshohet për instalime elektrike AC të drejtpërdrejta.

MJETI MUND TË MOS DETEKTOJË RRJEDHË TË DREJTPËRDREJTË NËSE TELAT JANË MË SHUMË SE 2" (50 mm) NËN SIPËRFAQEN E SKANUAR, NË BETON, TË MBËSHTJELLË NË KANAL, PAS NJË MURI NGA DRURI I KOMPENSATËS APO MBULUESEJE METALIKE TË MURIT, OSE NËSE LAGËSHTIA ËSHTË E PRANISHME NË MJEDIS OSE NË SIPËRFAQEN E SKANUAR.

MOS SUPOZONI SE NUK KA TELA ELEKTRIKE TË DREJTPËRDREJTA NË MUR. MOS NDRËRMARRNI VEPRIME QË MUND TË JENË TË RREZIKSHME NËSE MURI PËRMBAN NJË TEL ELEKTRIK TË DREJTPËRDREJTË. FIKENI GJITHMONË FURNIZIMIN ELEKTRIK, ME GAZ DHE UJË PARA SE TË DEPËRTONI NË NJË SIPËRFAQE. MOSRESPEKTIMI I KËTYRE UDHËZIMEVE MUND TË REZULTOJË NË TRONDITJE ELEKTRIKE, ZJARR DHE/OSE LËNDIME SERIOZE OSE DËMTIME PRONËSORE.

PUNIM ME MATERIALE TË NDRYSHME

Letër-muri
Ky mjet funksionon normalisht në mure të mbuluara me letër-muri ose pëlhurë, përveç nëse materialet janë fletë metalike, përmbajnë fibra metalike ose janë ende të lagura pas aplikimit. Letër-muri mund të duhet të thahet për disa javë pas aplikimit.

Mure të lyera rishtazi
Boja mund të duhet një javë ose më shumë për t'u tharë pas aplikimit.

Lath dhe suva
Për shkak të parregullsive në trashësinë e suvasë, ky mjet nuk rekomandohet për përdorim në lath dhe suva.

Mure me teksturë të lartë ose tavane akustike
Kur skanoni një tavan ose mur me një sipërfaqe të pabarabartë, vendosni karton të hollë në sipërfaqen që do të skanohet. Ky mjet nuk mund të skanojë për gozhda druri dhe traversa përmes tapetit dhe mbushjes.

Instalime elektrike dhe tuba
Në varësi të afërsisë së instalimeve elektrike ose tubave me sipërfaqen e murit, mjeti mund t'i zbulojë ato në të njëjtën mënyrë si gozhdat.

Duhet të përdoret gjithmonë kujdes kur gozhdohet, pritet ose shpohet në mure, dysheme dhe tavane që mund të përmbajnë këto sende.

Gozhdat dhe traversat zakonisht vendosen në distancë 16 ose 24" larg (40 ose 60 cm) dhe janë 1¹⁄₂" (38 mm) të gjera. Çdo gjë më afër së bashku, ose me një gjerësi të ndryshme, mund të mos jetë një gozhde ose tra.

SHËNIM: Thellësia e ndjesisë dhe saktësia mund të ndryshojnë në varësi të kushteve të mjedisit të skanimit, siç janë përmbajtja minerale, lagështia, struktura dhe konsistenca e materialeve të murit.

Ky mjet nuk është projektuar për përdorim me:

Pllaka dyshemeje prej qeramike
Tapet dhe mbushje
Letër-muri me fibra metalike
Mure të lyera rishtazi që janë ende të lagura (mund të duhet një javë ose më shumë për t'u tharë pas aplikimit)
Mure lath dhe suva
Dërrasë izoluese e mbuluar me fletë metalike
Xhami ose ndonjë material tjetër i dendur
Sipërfaqe më të trasha se ³⁄₄" (19 mm)

KËSHILLA PËR ZGJIDHJEN E PROBLEMEVE & NDËRTIMIN

SITUATA	SHKAKU I MUNDSHËM	ZGJIDHJA
Nuk ka tregues.	Nuk ka gozhda në zonë.	Lëvizni mjetin disa inç (13 – 15 cm) në të majtë ose në të djathtë dhe filloni përsëri.
Ikona GATI (READY Icon) shfaqet, por asgjë nuk ndodh kur skanoni.	Mjeti mund të mos jetë i sheshtë kundër murit.	Mbajeni mjetin në mënyrë që jastëkët në pjesën e pasme të krijojnë kontakt të plotë me sipërfaqen.
Njësia bie në mënyrë të përsëritur.	Mjeti u kalibrua mbi një gozhde ose në pjesën e dendur të murit.	Fikeni mjetin, lëvizni disa inç (5 – 8 cm), shtypni Butonin e Ndezjes (Power Button) dhe filloni përsëri.
Njësia bie në mënyrë të përsëritur.	Mjeti u anua ose u ngrit gjatë skanimit.	Në sipërfaqe të ashpra, vendosni karton të hollë në mur, duke skanuar mbi të për të ndihmuar në rrëshqitjen e mjetit më lehtë.
Mjeti zbulon objekte të tjera përveç gozhdave ose gjen më shumë gozhda sesa duhet të ketë.	Instalimet elektrike dhe tubat metalikë ose plastikë mund të jenë afër ose të prekin pjesën e pasme të sipërfaqes së murit.	Kontrolloni për gozhda të tjera të vendosura në mënyrë të barabartë në të dy anët në 12, 16 ose 24" (30, 40 ose 60 cm), ose kontrolloni për të njëjtën gozhde në vende direkt sipër ose poshtë zonës së parë të skanimit. Gozhdat do të shtrihen drejt lart e poshtë, nga dyshemeja në tavan, ndërsa tubat mund të ndryshojnë drejtim. Gozhdat standarde matin afërsisht 1¹⁄₂" (38 mm) midis anëve. Çdo gjë më e madhe ose më e vogël ka të ngjarë të mos jetë një gozhde (përveçse afër derës ose dritares). Përdorni kujdes kur gozhdoni, sharroni ose shponi në mure, dysheme dhe tavane ku mund të ekzistojnë këto sende.
Dyshohet për tela elektrikë, por Detektimi WireWarning^® nuk sinjalizon.	Telat janë të mbrojtur nga një kanal metalik, tel i gërshetuar ose mbulesë metalike e murit. Telat më të thellë se 2" (50 mm) nga sipërfaqja mund të mos zbulohen. Telat mund të mos jenë të drejtpërdrejtë.	Nëse ka një çelës prize, kthejeni në pozicionin ON (NDEZUR) gjatë skanimit, por fikeni kur punoni pranë telave. Përdorni kujdes shtesë nëse zona ka dru të kompensatës, mbështetje të trashë druri pas gipsit ose mure që janë më të trasha se normalja. Shihni më sipër. Futni një llambë në prizë dhe ndizeni për të provuar nëse telat janë të drejtpërdrejtë.

Paralajmërim për Regjistrimin e Pjesës 15 Klasa B të FCC: Ky pajisje përputhet me Pjesën 15 të Rregullave të FCC. Funksionimi i nënshtrohet dy kushteve të mëposhtme:

kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme dhe
kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.
