Zircon StudSensor L30 - Instrukcja obsługi wykrywacza krawędzi kołków

Zawartość

PRZED ROZPOCZĘCIEM

WYKRYWACZE KOŁKÓW ZIRCON® DZIAŁAJĄ POPRZEZ WYKRYWANIE ZMIAN GĘSTOŚCI ZA ŚCIANĄ. INNE OBIEKTY RÓWNIEŻ MOGĄ BYĆ WYKRYWANE, ZWŁASZCZA JEŚLI ZNAJDUJĄ SIĘ BARDZO BLISKO ŚCIANY. NIE ZAKŁADAJ, ŻE WSZYSTKO, CO ZOSTAŁO WYKRYTE, JEST KOŁKIEM.

  • Zawsze używaj nowej baterii alkalicznej z odległą datą ważności. Dopasuj kierunek baterii do obrazka wewnątrz komory baterii.
  • Nie polegaj wyłącznie na narzędziu do lokalizowania przedmiotów za powierzchnią. Wykorzystaj inne informacje, aby pomóc w lokalizowaniu takich przedmiotów przed przebiciem powierzchni, w tym plany budowlane, widoczne punkty wejścia rur i przewodów do ścian, na przykład w piwnicy, oraz standardowe praktyki rozmieszczania kołków.
  • Zawsze skanuj w poszukiwaniu kołków na kilku różnych wysokościach na ścianie i oznacz lokalizację każdego celu wskazanego przez wykrywacz kołków. Nazywa się to "mapowaniem ściany". Rury i inne obiekty prawdopodobnie nie będą dawać spójnych odczytów od podłogi do sufitu, tak jak kołek.
  • Odczyty powinny być zawsze spójne i powtarzalne.
  • Wykrywacze kołków Zircon® są zalecane tylko do użytku wewnętrznego.
  • Kołki zwykle biegną od podłogi do sufitu, z wyjątkiem obszarów nad i pod oknami oraz nad drzwiami.
  • Inne obiekty powszechnie znajdujące się w ścianach, podłogach lub sufitach to rury wodne, rury gazowe, zabezpieczenia przeciwpożarowe i przewody elektryczne.
  • Głębokość wykrywania i dokładność mogą się różnić w zależności od warunków skanowania, takich jak zawartość minerałów, wilgotność, tekstura i konsystencja materiałów ściennych.
  • Zawsze wyłącz zasilanie podczas pracy w pobliżu przewodów elektrycznych.
  • W zależności od bliskości przewodów elektrycznych lub rur do powierzchni ściany, narzędzie może je wykryć w taki sam sposób jak kołki. Należy zawsze zachować ostrożność podczas wbijania gwoździ, cięcia lub wiercenia w ścianach, podłogach i sufitach, które mogą zawierać te elementy.
  • Kołki i legary są zwykle rozmieszczone co 16 lub 24" (40 lub 60 cm), mają zwykle 11⁄2" (38 mm) szerokości i mogą być oddzielone zabezpieczeniami przeciwpożarowymi. Wszystko, co jest bliżej siebie lub ma inną szerokość, może nie być kołkiem lub legarem.

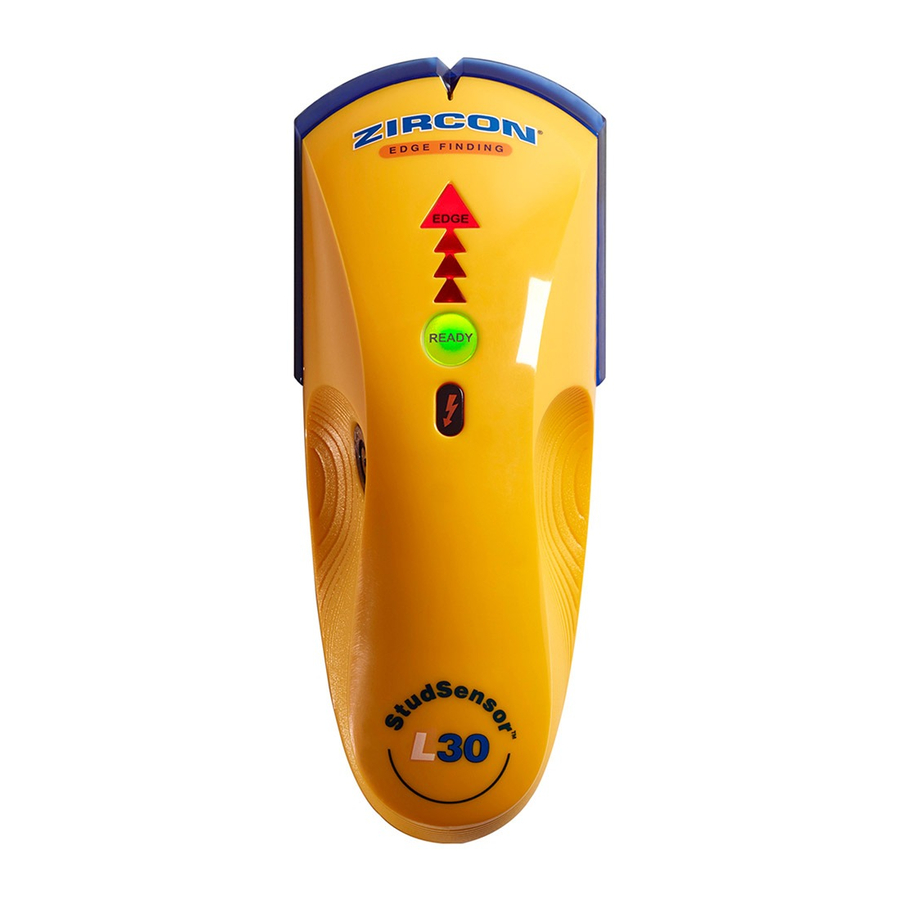

Części i funkcje

Części i funkcje

ZAINSTALUJ BATERIĘ 9-WOLTOWĄ

Zawsze używaj nowej baterii alkalicznej z odległą datą ważności. Dopasuj kierunek baterii do obrazka wewnątrz komory baterii.
ZAINSTALUJ BATERIĘ 9-WOLTOWĄ


Nie polegaj wyłącznie na narzędziu do lokalizowania przedmiotów za powierzchnią. Wykorzystaj inne informacje, aby pomóc w lokalizowaniu przedmiotów przed przebiciem powierzchni, w tym plany budowlane, widoczne punkty wejścia rur i przewodów do ścian, na przykład w piwnicy, oraz standardowe praktyki rozmieszczania kołków.

WŁĄCZANIE

Aby aktywować narzędzie, naciśnij i przytrzymaj "Power Button" (przycisk zasilania). Jeśli przycisk nie jest przytrzymywany, urządzenie wyłącza się.

ZNAJDŹ KOŁEK

Narzędzie jest przeznaczone do lokalizowania krawędzi kołków drewnianych i metalowych do 3⁄4" (19 mm) za skanowaną powierzchnią.
Dokładność położenia znalezionego kołka wynosi zazwyczaj 1⁄8" (3 mm).

Aby uzyskać najlepsze wyniki, trzymaj narzędzie tak, jak pokazano (Rysunek A) i przesuwaj powoli podczas skanowania.
ZNAJDŹ KOŁEK - Krok 1
Rysunek A

Nie dotykaj powierzchni podczas kalibracji lub skanowania.

  1. Przytrzymaj narzędzie płasko przy ścianie, a następnie naciśnij i przytrzymaj "Power Button" (przycisk zasilania). W ciągu 1 – 2 sekund urządzenie skalibruje się, a zielona lampka "READY Light" (lampka gotowości) zaświeci się.
    NIE PRZESUWAJ NARZĘDZIA PODCZAS KALIBRACJI.
  2. Przytrzymując wciśnięty "Power Button" (przycisk zasilania), powoli przesuwaj narzędzie wzdłuż ściany.
  3. Gdy narzędzie dotrze do krawędzi kołka, zaświeci się czerwona lampka "EDGE Light" (lampka krawędzi), wskaźnik SpotLite® zaświeci się i rozlegnie się ciągły sygnał dźwiękowy. Oznacz to miejsce. (Rysunek B)
    ZNAJDŹ KOŁEK - Krok 2
    Rysunek B
  4. Nie zwalniając "Power Button" (przycisku zasilania), kontynuuj skanowanie w tym samym kierunku, aż czerwona lampka "EDGE Light" (lampka krawędzi) i wskaźnik SpotLite® zgasną, a następnie zmień kierunek.
  5. Przesuwaj narzędzie, aż zostanie wykryta druga krawędź kołka i również ją oznacz. (Rysunek C) Środek kołka znajduje się w połowie odległości między dwoma znakami.
    ZNAJDŹ KOŁEK - Krok 3
    Rysunek C

OSTRZEŻENIE O NADMIERNYM ZBLIŻENIU DO KOŁKA

Jeśli skanowanie rozpocznie się bezpośrednio nad kołkiem, narzędzie będzie emitować ciągły sygnał dźwiękowy.
W takim przypadku uruchom ponownie skanowanie w innym miejscu.

WYKRYWANIE WIREWARNING®

Funkcja WireWarning® Detection działa w sposób ciągły podczas skanowania. Gdy zostanie wykryte napięcie prądu zmiennego pod napięciem, bez ekranowania, zaświeci się wskaźnik WireWarning® Detection.
Jeśli skanowanie rozpocznie się nad przewodem prądu zmiennego pod napięciem, wskaźnik WireWarning® Detection będzie migać w sposób ciągły. (Rysunek D)
WYKRYWANIE WIREWARNING®
Rysunek D

W takich okolicznościach należy zachować szczególną ostrożność i zawsze, gdy podejrzewa się obecność przewodów prądu zmiennego pod napięciem.


NARZĘDZIE MOŻE NIE WYKRYĆ PRĄDU POD NAPIĘCIEM, JEŚLI PRZEWODY ZNAJDUJĄ SIĘ GŁĘBIEJ NIŻ 2" (50 mm) PONIŻEJ SKANOWANEJ POWIERZCHNI, W BETONIE, ZAMKNIĘTE W KANAŁACH, ZA ŚCIANĄ Z PŁYTY SKLEJKOWEJ LUB METALOWĄ OKŁADZINĄ ŚCIENNĄ LUB JEŚLI W OTOCZENIU LUB SKANOWANEJ POWIERZCHNI WYSTĘPUJE WILGOĆ.


NIE ZAKŁADAJ, ŻE W ŚCIANIE NIE MA PRZEWODÓW ELEKTRYCZNYCH POD NAPIĘCIEM. NIE PODEJMUJ DZIAŁAŃ, KTÓRE MOGĄ BYĆ NIEBEZPIECZNE, JEŚLI ŚCIANA ZAWIERA PRZEWÓD ELEKTRYCZNY POD NAPIĘCIEM. ZAWSZE WYŁĄCZ ZASILANIE ELEKTRYCZNE, GAZOWE I WODNE PRZED PRZEBICIEM POWIERZCHNI. NIEPRZESTRZEGANIE TYCH INSTRUKCJI MOŻE SPOWODOWAĆ PORAŻENIE PRĄDEM, POŻAR I/LUB POWAŻNE OBRAŻENIA CIAŁA LUB USZKODZENIE MIENIA.

PRACA Z RÓŻNYMI MATERIAŁAMI

Tapeta
To narzędzie działa normalnie na ścianach pokrytych tapetą lub tkaniną, chyba że materiały są z folii metalowej, zawierają włókna metalowe lub są nadal mokre po nałożeniu. Tapeta może potrzebować kilku tygodni na wyschnięcie po nałożeniu.

Świeżo pomalowane ściany
Farba może potrzebować tygodnia lub więcej na wyschnięcie po nałożeniu.

Listwy i tynk
Ze względu na nieregularności w grubości tynku, to narzędzie nie jest zalecane do stosowania na listwach i tynku.

Ściany o wysokiej teksturze lub sufity akustyczne
Podczas skanowania sufitu lub ściany o nierównej powierzchni, umieść cienki karton na skanowanej powierzchni. To narzędzie nie może skanować w poszukiwaniu drewnianych kołków i legarów przez dywan i podkład.

Przewody elektryczne i rury
W zależności od bliskości przewodów elektrycznych lub rur do powierzchni ściany, narzędzie może je wykryć w taki sam sposób jak kołki.

Należy zawsze zachować ostrożność podczas wbijania gwoździ, cięcia lub wiercenia w ścianach, podłogach i sufitach, które mogą zawierać te elementy.

Kołki i legary są zwykle rozmieszczone co 16 lub 24" (40 lub 60 cm) i mają 11⁄2" (38 mm) szerokości. Wszystko, co jest bliżej siebie lub ma inną szerokość, może nie być kołkiem lub legarem.

warning UWAGA: Głębokość wykrywania i dokładność mogą się różnić w zależności od warunków skanowania, takich jak zawartość minerałów, wilgotność, tekstura i konsystencja materiałów ściennych.

To narzędzie nie jest przeznaczone do użytku z:

  • Ceramicznymi płytkami podłogowymi
  • Dywany i podkładki
  • Tapety z włóknami metalowymi
  • Świeżo pomalowane ściany, które są jeszcze wilgotne (wyschnięcie może zająć tydzień lub dłużej po nałożeniu)
  • Ściany z listew i tynku
  • Płyty izolacyjne pokryte folią
  • Szkło lub inny gęsty materiał
  • Powierzchnie grubsze niż 3⁄4" (19 mm)

ROZWIĄZYWANIE PROBLEMÓW I WSKAZÓWKI KONSTRUKCYJNE

SYTUACJA PRAWDOPODOBNA PRZYCZYNA ROZWIĄZANIE
Brak wskazań. W okolicy nie ma kołków. Przesuń narzędzie o kilka cali (13 – 15 cm) w lewo lub w prawo i zacznij od nowa.
Ikona "READY" (gotowy) jest wyświetlana, ale nic się nie dzieje podczas skanowania. Narzędzie może nie przylegać płasko do ściany. Przytrzymaj narzędzie tak, aby podkładki z tyłu w pełni stykały się z powierzchnią.
Urządzenie wielokrotnie emituje sygnał dźwiękowy. Narzędzie zostało skalibrowane nad kołkiem lub na gęstej części ściany. Wyłącz narzędzie, przesuń je o kilka cali (5 – 8 cm), naciśnij "Power Button" (przycisk zasilania) i zacznij od nowa.
Narzędzie przechyliło się lub podniosło podczas skanowania. Na szorstkich powierzchniach umieść cienki karton na ścianie, skanując po nim, aby pomóc w płynniejszym przesuwaniu narzędzia.
Narzędzie wykrywa obiekty inne niż kołki lub znajduje więcej kołków niż powinno. Przewody elektryczne i metalowe lub plastikowe rury mogą znajdować się blisko lub dotykać tylnej części powierzchni ściany. Sprawdź, czy po obu stronach znajdują się inne kołki w równych odstępach co 12, 16 lub 24" (30, 40 lub 60 cm) lub sprawdź ten sam kołek w miejscach bezpośrednio nad lub pod pierwszym obszarem skanowania. Kołki będą biegły prosto w górę i w dół, od podłogi do sufitu, podczas gdy rury mogą zmieniać kierunek. Standardowe kołki mierzą około 11⁄2" (38 mm) między krawędziami. Wszystko, co jest większe lub mniejsze, prawdopodobnie nie jest kołkiem (chyba że w pobliżu drzwi lub okna).
Zachowaj ostrożność podczas wbijania gwoździ, piłowania lub wiercenia w ścianach, podłogach i sufitach, gdzie mogą znajdować się te elementy.
Podejrzewa się obecność przewodów elektrycznych, ale funkcja WireWarning® Detection nie ostrzega.
  • Przewody są ekranowane przez metalowy kanał, przewód w oplocie lub metalową okładzinę ścienną.
  • Przewody znajdujące się głębiej niż 2" (50 mm) od powierzchni mogą nie zostać wykryte.
  • Przewody mogą nie być pod napięciem.
  • Jeśli jest przełącznik gniazdka, włącz go podczas skanowania, ale wyłącz, gdy pracujesz w pobliżu przewodów. Zachowaj szczególną ostrożność, jeśli obszar ma sklejkę, grubą drewnianą podkładkę za płytą gipsowo-kartonową lub ściany grubsze niż normalnie.
  • Patrz wyżej.
  • Podłącz lampę do gniazdka i włącz ją, aby sprawdzić, czy przewody są pod napięciem.
