Nikon MH-26 - Manuali i Karikuesit të Baterisë

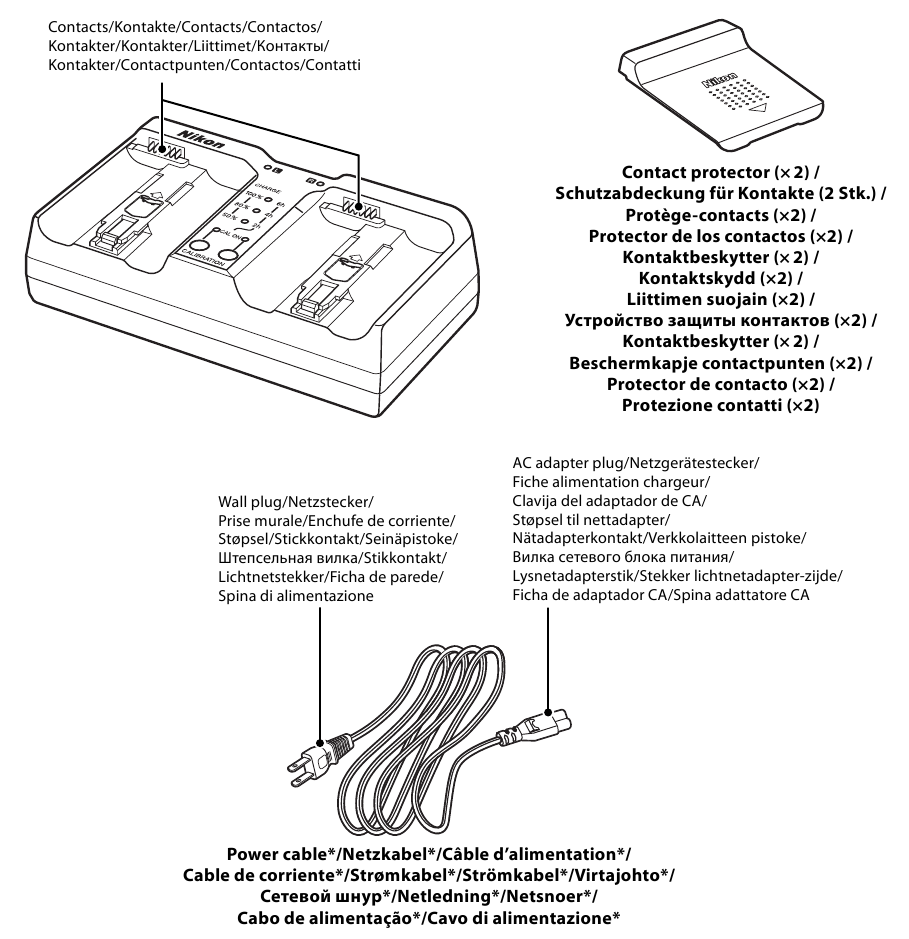

Përmbledhje

Figura 1
* Forma e kabllit varet nga vendi.

Hyrje

Bateritë rikarikohen sipas radhës që futen. MH-26 është i pajisur me veçorinë e kalibrimit të baterisë dhe llambat e karikimit që ndriçojnë, pulsojnë ose fikën sipas gjendjes së karikimit të baterisë.

Kalibrimi
Kalibrimi lejon matjen e saktë të karikimit të baterisë, duke siguruar që niveli i baterisë të shfaqet më saktë.

Bateri Li-ion të rikarikueshme EN-EL18
Bateritë Li-ion të rikarikueshme EN-EL18 mund të transmetojnë informacion mbi gjendjen e baterisë kur lidhen me pajisje të pajtueshme.
Përpara përdorimit, lexoni paralajmërimet dhe informacione të tjera në këtë manual dhe në dokumentacionin për baterinë tuaj Li-ion të rikarikueshme Nikon EN-EL18.

Njoftim për klientët në Evropë

RREZIK SHPËRTHIMI NËSE BATERIA ZËVENDËSOHET ME NJË LLOJ TË GABUAR. HEDHNI BATERITË E PËRDORURA SIPAS UDHËZIMEVE.

Ky simbol tregon se ky produkt duhet të grumbullohet veçmas. Sa vijon vlen vetëm për përdoruesit në vendet evropiane:

• Ky produkt është caktuar për grumbullim të veçantë në një pikë grumbullimi të përshtatshme. Mos e hidhni si mbetje shtëpiake.

• Për më shumë informacion, kontaktoni shitësin ose autoritetet lokale përgjegjëse për menaxhimin e mbetjeve.

Masa paraprake të sigurisë

Për të siguruar funksionimin e duhur, lexoni me kujdes këtë manual përpara se të përdorni këtë produkt. Pas leximit, sigurohuni që ta mbani atë aty ku do të lexohet nga të gjithë ata që e përdorin produktin.

Masa paraprake për përdorim: Karikuesi i baterisë MH-26

• Karikoni brenda në temperatura ambienti midis 5 dhe 35°C (41 deri në 95°F).
• Temperatura e disa pjesëve të pajisjes mund të rritet ndërsa është e lidhur. Mbajtja e kontaktit me pajisjen për periudha të gjata mund të rezultojë në djegie nga temperatura e ulët.
• Mos e përdorni këtë produkt me bateri jo të pajtueshme.
• Shkëputeni kabllon e rrymës nga priza kur nuk është në përdorim.
• Fëmijët e vegjël duhet të mbikëqyren për të siguruar që ata të mos luajnë me pajisjen.
• Mos e përdorni me konvertues udhëtimi ose adaptorë të dizajnuar për të konvertuar nga një tension në tjetrin ose me inverterë DC-në-AC. Mosrespektimi i këtij paralajmërimi mund të dëmtojë produktin ose të shkaktojë mbinxehje ose zjarr.

Masa paraprake për përdorim: Bateri Li-ion të rikarikueshme Nikon EN-EL18

• Bateria nuk është plotësisht e karikuar në fabrikë. Karikoni baterinë përpara përdorimit.
• Kur rikarikoni baterinë, temperatura e ambientit duhet të jetë midis 0 deri në 40°C (32 deri në 104°F) ose bateria mund të mos karikohet plotësisht ose mund të mos funksionojë siç duhet.
• Bateria nuk do të karikohet nëse temperatura e saj është nën 0°C (32°F) ose mbi 60°C (140°F). Kapaciteti mund të reduktohet dhe kohët e karikimit mund të rriten në temperatura të baterisë nga 0°C në 15°C (32°F në 59°F) dhe nga 45°C në 60°C (113°F në 140°F).
• Temperatura e brendshme e baterisë mund të rritet ndërsa bateria është në përdorim. Përpjekja për të karikuar baterinë ndërsa temperatura e brendshme është e lartë do të dëmtojë performancën e baterisë dhe bateria mund të mos karikohet ose mund të karikohet vetëm pjesërisht. Prisni që bateria të ftohet përpara se ta karikoni.
• Mos u përpiqni të rikarikoni një bateri plotësisht të karikuar. Mosrespektimi i këtij paralajmërimi do të rezultojë në uljen e performancës së baterisë.
• Nëse vëreni tym ose një erë të pazakontë që vjen nga karikuesi, shkëputeni atë, duke u kujdesur që të shmangni djegiet. Çojeni karikuesin te një përfaqësues i autorizuar i shërbimit Nikon për inspektim.

Karikimi i baterive Li-ion të rikarikueshme Nikon EN-EL18

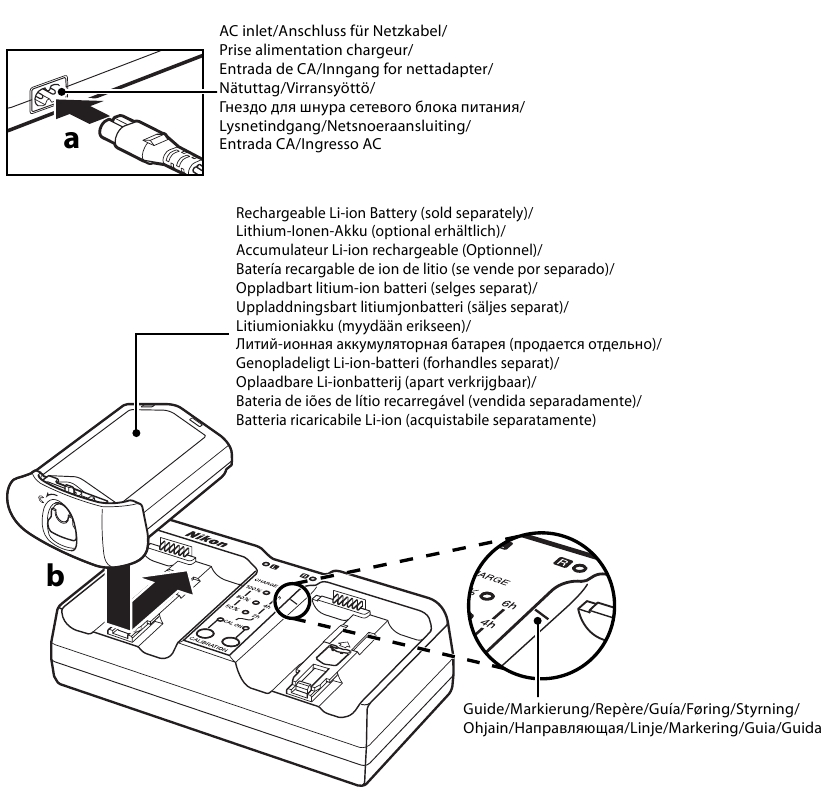

(Figura 2; ilustrimi tregon EN-EL18 të futur në dhomën L. Procedura për karikimin e baterive në dhomën R është identike.)

Figura 2
† Pamja e jashtme e MH-26 mund të ndryshojë pak nga ilustrimi në varësi të vendit ose zonës së blerjes.

1. Futeni spinën e adaptorit AC në karikues (Figura 2-a).
2. Futeni spinën e murit në një prizë elektrike. Të gjitha llambat do të qëndrojnë të fikura.
3. Futeni baterinë (terminalet së pari), duke rreshtuar fundin e baterisë me udhëzuesin dhe më pas duke rrëshqitur baterinë në drejtimin e treguar derisa të klikojë në vend (Figura 2-b).
   Karikimi do të fillojë kur të futet bateria.

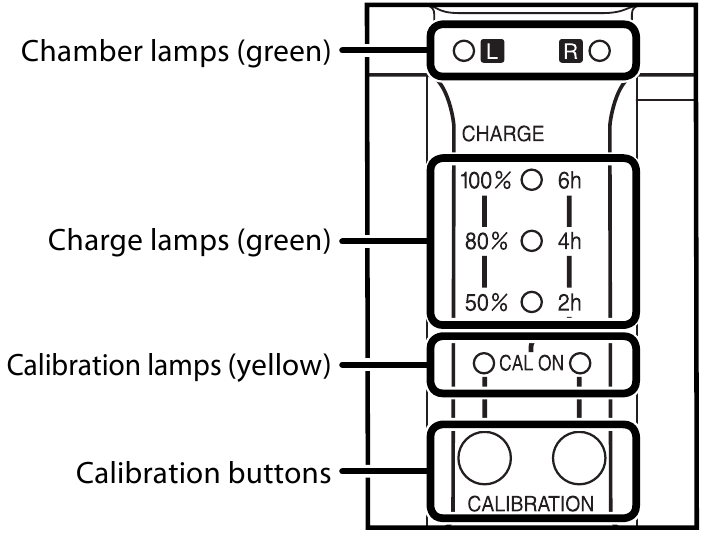

   Llamba e karikimit dhe kalibrimit
   Ka një grup llambash karikimi, ndërsa çdo dhomë ka llambat e veta të dhomës dhe kalibrimit dhe butonin e kalibrimit. Llambat e dhomës dhe karikimit pulsojnë ndërsa bateria rikarikohet:


   Gjendja e karikimit	Llamba e dhomës	Llamba të karikimit
   		50%	80%	100%
   Më pak se 50% e kapacitetit maksimal	Pulson	Pulson	Fikur	Fikur
   50–80% e kapacitetit maksimal	Pulson	Ndriçon	Pulson	Fikur
   Më shumë se 80% por më pak se 100% e kapacitetit maksimal	Pulson	Ndriçon	Ndriçon	Pulson
   100% e kapacitetit maksimal	Ndriçon	Fikur	Fikur	Fikur

   Nëse një llambë kalibrimi pulson, bateria në atë dhomë duhet të kalibrohet për të siguruar që gjendja e saj e karikimit të matet me saktësi. Për të filluar kalibrimin, shtypni butonin e kalibrimit për dhomën e treguar për rreth një sekondë. Kur kalibrimi të jetë i plotë, llambat e kalibrimit dhe karikimit do të fikën dhe karikimi do të fillojë menjëherë. Koha e nevojshme për të kalibruar baterinë tregohet si më poshtë:

   Koha e përafërt e nevojshme për të rikalibruar baterinë	Llamba e kalibrimit	Llamba të karikimit
   		2h	4h	6h
   Mbi 6 orë	Ndriçon	Ndriçon	Ndriçon	Ndriçon
   4–6 orë	Ndriçon	Ndriçon	Ndriçon	Fikur
   2–4 orë	Ndriçon	Ndriçon	Fikur	Fikur
   Nën 2 orë	Ndriçon	Fikur	Fikur	Fikur

   Megjithëse kalibrimi rekomandohet për matjen e saktë të gjendjes së karikimit të baterisë, kalibrimi nuk duhet të kryhet kur llamba e kalibrimit pulson. Pasi të fillojë, kalibrimi mund të ndërpritet sipas dëshirës.

   • Nëse butoni i kalibrimit nuk shtypet ndërsa llamba e kalibrimit pulson, karikimi normal do të fillojë pas rreth dhjetë sekondash.
   • Për të ndërprerë kalibrimin, shtypni përsëri butonin e kalibrimit. Kalibrimi do të përfundojë dhe karikimi do të fillojë.

   Karikimi i dy baterive
   MH-26 karikon vetëm një bateri në të njëjtën kohë. Nëse bateritë futen në të dyja dhomat, ato do të karikohen sipas radhës së futjes. Nëse butoni i kalibrimit për baterinë e parë shtypet, bateria e dytë nuk mund të kalibrohet ose karikohet derisa të përfundojë kalibrimi dhe karikimi i baterisë së parë.

4. Kur karikimi të jetë i plotë, rrëshqiteni baterinë jashtë karikuesit në drejtim të kundërt me atë të treguar në Figurën 2-b. Shkëputeni karikuesin.
   Kur karikuesi nuk është në përdorim, zëvendësoni mbrojtëset e kontaktit për të parandaluar grumbullimin e pluhurit në kontaktet e karikuesit.

Specifikimet

• Hyrja e vlerësuar: AC 100 deri në 240 V, 50/60 Hz
• Dalja e karikimit: DC 12.6 V, 1.2 A
• Bateri të zbatueshme: Bateria Li-ion e rikarikueshme Nikon EN-EL18
• Koha e karikimit: Përafërsisht 2 orë e 20 minuta në një temperaturë ambienti prej 25°C (77°F) kur nuk ka mbetur asnjë karikim
• Temperatura e funksionimit: 0 deri në 40°C (32 deri në 104°F)
• Përmasat (G × L × Th): Përafërsisht 160 × 85 × 50.5 mm (6.3 × 3.3 × 2 in.)
• Gjatësia e kabllit të rrymës: Përafërsisht 1.5 m (4.9 ft)
• Pesha: Përafërsisht 265 g (9.3 oz), duke përjashtuar kabllon e rrymës

Përmirësimet në këtë produkt mund të rezultojnë në ndryshime të papritura në specifikime dhe pamjen e jashtme.
