Godox MS200, MS300 - MS Serisi Kompakt Stüdyo Flaş Kılavuzu

ÖNSÖZ

MS serisi stüdyo flaşını seçtiğiniz için teşekkür ederiz. Eksiksiz fonksiyonlara sahip, hafif, kompakt ve dayanıklı bir flaştır. Stüdyo portre ve e-ticaret ürün çekimi için tasarlanmıştır. Bu ürün vesikalık, belden yukarı ve sertifika fotoğrafçılığının yanı sıra ürün çekimi vb. için uygundur. Ayrıca büyük stüdyolarda ve atölyelerde yüksek ışık, arka plan ışığı veya saç ışığı da sunabilir. MS flaş şunları sunar:

• Dahili Godox 2.4G kablosuz X sistemi
• LCD panelde görüntülenen hassas çıkış, 1/32'den 1/1'e (veya 5.0'dan 10.0'a) 50 adım
• Flaş güç oranını, modelleme lambasını ve buzzer'ı kontrol etmek için isteğe bağlı X1, XT16 veya FT-16 tetikleyiciyi kullanın ve ayrıca flaşı tetikleyin
• Neredeyse tüm stüdyo ışık şekillendiricilerini eklemek için Bowens montajlı kompakt ve hafif gövde
• 150W modelleme lambası %5 ila %100 güç seviyelerinde ayarlanır
• Olağanüstü çıkış kararlılığı, aynı çıkış altında %2'den fazla kayma yok Ön flaş önleme fonksiyonu, tek ön flaş ateşleme sistemine sahip kameralarla senkronizasyonu sağlar
• Otomatik hafıza ve ayarlanmış panel ayarlarının kurtarılması

Güvenlik Talimatları

Ürüne zarar vermemek veya kendinize veya başkalarına zarar vermemek için, bu ürünü kullanmadan önce aşağıdaki uyarıları tamamen okuyun. Bu güvenlik talimatlarını, kullanıcıların kolayca başvurabilmeleri için okuyabilecekleri bir yerde saklayın.

Sökmeyin veya değiştirmeyin. Ürün arızalanırsa, kusurlu ürünü inceleme ve bakım için yetkili servis merkezine geri gönderin.
Kuru tutun. Islak ellerle tutmayın, suya batırmayın veya yağmura maruz bırakmayın.
Çocukların erişemeyeceği yerlerde saklayın.
Lütfen cihazı havalandırmalı bir ortama yerleştirin ve aydınlatma ve ısı dağıtım deliklerinin parçalarının engellenmediğinden emin olun. Yanıcı ortamda kullanmayın.
Bu ürün yap ve boz cihazını benimsediğinden, lütfen kullanımının kolay olduğundan emin olun.
Bu ürünün ısıtma parçalarına dokunmayın.
Aksesuarları takmadan ve bağlamadan önce lütfen gücü kapatın ve yalıtımlı eldivenler giyin. Tüpü veya modelleme lambasını değiştirirken, lütfen tüpün soğuk olduğundan emin olun ve yanıkları önlemek için yalıtımlı eldivenler giyin.
Çıplak gözlere (özellikle bebeklerin gözlerine) doğrudan flaş patlatmayın, aksi takdirde görme bozukluğuna yol açabilir.
Uzun süre kullanılmayacaksa güç kaynağından ayırın.
Yangın riskine karşı sürekli koruma için yalnızca aynı tip F8AL 250V sigorta ile değiştirin.
SINIF I yapısına sahip bir cihaz, koruyucu topraklama bağlantısı olan bir ŞEBEKE prizine bağlanmalıdır.
ŞEBEKE fişi veya bir cihaz kuplörü ayırma cihazı olarak kullanılır, ayırma cihazı kolayca çalışır durumda kalmalıdır.
Tam güçte 30 sürekli flaştan sonra, flaş yaklaşık 3 dakika soğutulmalıdır. Soğutulmadan sürekli kullanılırsa aşırı ısınma meydana gelir.
Modelleme lambasını uzun süre kullanmaya devam etmeyin; aksi takdirde flaş kafasına takılan yanıcı aksesuarlar, örneğin softbox yanacaktır. Bu durumda 10 dakikalık bir süre önerilir. 10 dakika sonra 1 dakika soğutun.
Bir snoot kullanırken, modelleme lambasını uzun süre açık tutmayın veya çok sık ateşlemeyin (bir dakika için altı kereden fazla değil). Aşırı ısınma, strobe muhafazası ve/veya stüdyo ışığında hasarlara neden olur.
Flaş tüpüne ve/veya modelleme lambasına zarar verebileceğinden ani darbelerden kaçının.
Cihaz, damlamaya veya sıçramaya maruz bırakılmamalı ve cihazın üzerine vazolar gibi sıvılarla dolu nesneler yerleştirilmemelidir.

PARÇA ADLARI

Gövde

1. AC Güç Soketi
2. Senkronizasyon Kablosu Jakı
3. Güç Anahtarı
4. Test Düğmesi
5. Modelleme Lambası Düğmesi
6. S1/S2 Slave Model Düğmesi
7. Grup/Kanal Düğmesi
8. BUZZ Düğmesi
9. Kablosuz Kontrol Portu
10. LCD Ekran
11. Işık Sensörü
12. Test Göstergesi
13. Seçim Kadranı + SET Düğmesi
14. Sigorta
15. Montaj Braketi
16. Şemsiye Girişi
17. Yön Ayar Kolu

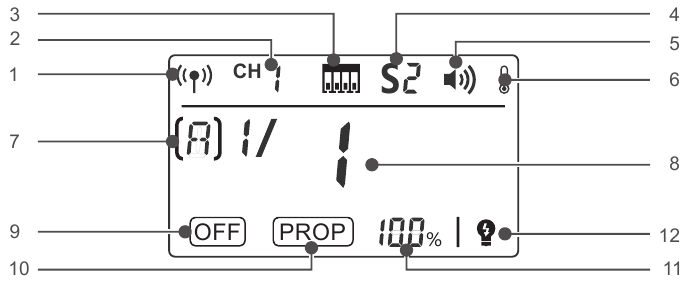

LCD Panel

1. Dahili 2.4G Kablosuz İletim
2. Dahili Kablosuz Kanal
3. Dahili Kablosuz Kanal Kadranı
4. Slave Model Göstergesi
5. Bip
6. Sıcaklık Alarmı Ekranı
7. Dahili Kablosuz Grup
8. Flaş Çıkışı
9. Modelleme Lambası kapalı
10. Modelleme Lambası PROP modunda
11. Modelleme Lambası gücü yüzdede gösterir
12. Flaş tetiklendiğinde Modelleme Lambası kapalı

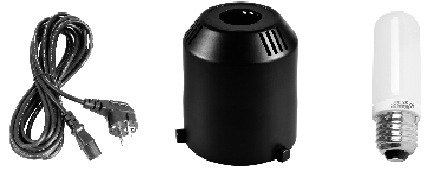

Aksesuarlar

1. Güç Kablosu
2. Lamba Kapağı
3. Modelleme Lambası
4. Kullanım Kılavuzu

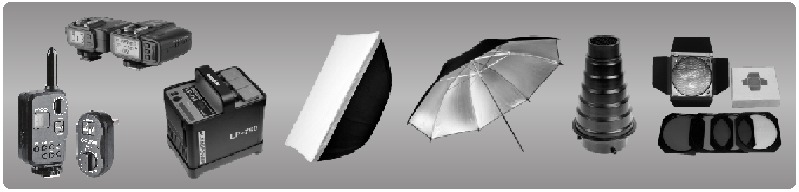

Ayrı satılan aksesuarlar

Ürün, en iyi fotoğrafçılık efektlerini elde etmek için ayrı olarak satılan aşağıdaki aksesuarlarla birlikte kullanılabilir: X1, XT16 veya FT-16 uzaktan kumanda, Güç İnvertörü, Softbox, Fotoğraf Şemsiyesi, Işık Standı, Barndoor, Snoot, vb.

İŞLEMLER

Flaş Hazırlığı

1. Lamba kapağını çıkarın. Modelleme lambasını takın ve cam koruma kapağı ile standart reflektörü takın.
   (Standart reflektörü çıkarmak için, flaş kafasındaki serbest bırakma düğmesine basın ve standart reflektörü saat yönünün tersine çevirerek çıkarın, resimde gösterildiği gibi.)

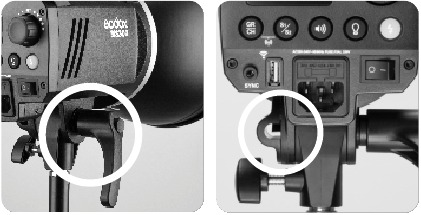

2. Flaş ünitesini uygun bir ışık standına takın. İyi bir açı için montaj braketini ayarlayın ve sıkıca sabitlendiğinden emin olun. Flaşı istenen bir yöne ayarlamak için yön ayarlama kolunu kullanın. Şemsiye girişi, farklı fotoğraf şemsiyelerini takmak içindir.

Güç Bağlantısı

Flaşı bir AC güç kaynağına bağlamak için güç kablosunu kullanın ve güç anahtarını açın.

Modelleme Lambası

Modelleme lambasının modunu (OFF, PROP ve yüzde) seçmek için Modelleme Lambası Düğmesine kısa basın; ve flaşı tetiklerken modellemenin kapalı olduğu fonksiyonu açmak veya kapatmak için Modelleme Lambası Düğmesine uzun basın.
Modelleme lambası, kullanıcı yakında değilken uzun süreli aydınlatma nedeniyle aşırı ısınmayı önlemek için 4 saat aydınlatmadan sonra otomatik olarak kapanacaktır.
OFF: Modelleme lambası kapalıdır.
PROP: Modelleme lambasının gücü, flaşın gücüyle değişir. Flaş ne kadar güçlüyse, modelleme lambası o kadar parlaktır.
Yüzde: Modelleme lambasının ışık parlaklığını manuel olarak %5'ten %100'e ayarlayın.
Ayar:

1. OFF görüntülendiğinde, PROP moduna girmek için < > Düğmesine kısa basın. Şimdi LCD panel PROP'u gösteriyor.
2. PROP görüntülendiğinde, Yüzde moduna girmek için < > Düğmesine kısa basın. SET Düğmesine kısa basın ve yüzde değeri yanıp sönüyor. Işık parlaklığını %5'ten %100'e seçmek için Seçim Kadranını çevirin. Çıkmak için SET Düğmesine kısa basın.
3. PROP görüntülendiğinde, <OFF> moduna geri dönmek için < > Düğmesine kısa basın.
4. NON OFF modundayken, flaşı tetiklerken modellemenin kapalı olduğu fonksiyonu açmak için < > Düğmesine 2 saniye uzun basın. Şimdi LCD panel ( ) gösteriyor. Bu moddan çıkmak için < > Düğmesine tekrar uzun basın.

Not: LCD panelde < > görüntüleniyorsa, modelleme lambası tetiklendiğinde otomatik olarak kapanacak ve tetiklendikten sonra orijinal durumuna geri dönecektir.

Flaş ünitesinde yanıcı bir aksesuar olduğunda, modelleme lambasını uzun süre açık tutmayın. 10 dakika çalıştıktan sonra bir dakika soğutulması önerilir.

Güç Çıkışı Kontrolü

Seçim kadranı, farklı ortamlarda ışık gereksinimlerini karşılayan farklı güç çıkışlarını belirler. Güç, LCD ekranda buna göre gösterilecek olan 1/32'den 1/1'e kadar serbestçe ayarlanabilir. Ekranda "OF", flaş tetikleme fonksiyonunun kapalı olduğunu gösterir. Flaş çıkışı yüksekten düşüğe ayarlandığında gücü boşaltmak için Test düğmesine basın.

Test Düğmesi

Resim çekmeden flaşı patlatmak için test düğmesine basın. Ayrıca, seçim kadranıyla birlikte kullanıldığında flaş parlaklığını ayarlamaya da yardımcı olabilir. Sürümünü görüntülemek için SET düğmesine basın ve flaşı açın.

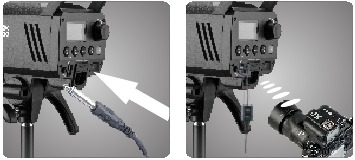

Senkron Tetikleme

Senkron kablo girişi (2) bir Φ3.5mm fiştir. Buraya bir tetikleyici fişi takın ve flaş, kamera deklanşörüyle senkronize olarak patlayacaktır.

GR/CH Düğmesi

GR/CH düğmesine kısa basmak, dahili kablosuz grubu ayarlayabilir. LCD paneldeki grup göstergesi yanıp söndüğünde, değiştirmek için seçim kadranını çevirin. Ve GR/CH düğmesine uzun basmak, dahili kablosuz kanalı ayarlayabilir. LCD paneldeki kanal göstergesi yanıp söndüğünde, değiştirmek için seçim kadranını çevirin.

Slave Tetikleme Modeli

Üç slave tetikleme modeli mevcuttur ve slave model düğmesine (6) basılarak ayarlanabilir.

• Optik kontrol yok: LCD panelde S1 veya S2 görüntülenmiyor, bu da slave tetikleme fonksiyonunun kapatıldığını gösteriyor.
• Optik S1 İkincil Ünite Ayarı: M manuel flaş modunda, bu flaşın optik sensörlü bir optik S1 ikincil flaşı olarak işlev görmesi için <S1/S2> düğmesine basın. Bu fonksiyonla, ana flaş patladığında flaş senkronize olarak patlayacaktır, bu da radyo tetikleyicilerinin kullanımıyla aynı etkiye sahiptir. Bu, çoklu aydınlatma efektleri oluşturmaya yardımcı olur.
• Optik S2 İkincil Ünite Ayarı: M manuel flaş modunda, bu flaşın optik sensörlü bir optik S2 ikincil flaşı olarak da işlev görmesi için <S1/S2> düğmesine basın. Bu, kameraların ön flaş fonksiyonuna sahip olduğu durumlarda kullanışlıdır. Bu fonksiyonla, flaş ana flaştan gelen tek bir "ön flaşı" yok sayacak ve yalnızca ana üniteden gelen ikinci, gerçek flaşa yanıt olarak patlayacaktır.

Ses Fonksiyonu

Ses düğmesi, yeniden şarj ettikten sonra hazır flaş için sesli hatırlatıcı olup olmadığına karar vermek için kullanılır. LCD panelde ses göstergesi açık olduğunda, ses fonksiyonu çalışıyor; kaybolduğunda, ses fonksiyonu çalışmıyor. Tamamen şarj olduğunda bir "BI" sesi duyulacaktır.

Tuş Kombinasyonu

GR/CH düğmesine ve S1/S2 düğmesine eşzamanlı olarak basmak, dahili kablosuz iletimi açıp/kapatabilir. LCD panelde kablosuz ve kanal göstergeleri görüntülenmiyorsa, dahili kablosuz iletim kapalıdır. Aksine, dahili kablosuz iletim açıktır. Fabrika ayarlarına geri dönmek için S1/S2 düğmesine ve BUZZ düğmesine eşzamanlı olarak basın.

Alarm Ekranı

E0 Sıcaklık sensörü arızalı.
E3 İç kapasitans ve voltaj çok yüksek.

Not: E0 veya E3 alarmı meydana gelirse, BIBI gibi sesler çıkarır ve 0,5 saniyede bir çalar, lütfen alarm sesini duyarsanız flaşı profesyonel bakım noktasına gönderin.

Hafıza Fonksiyonu

Cihaz, panel ayarı için hafıza fonksiyonu ile donatılmıştır. Ayarladıktan 3 saniye sonra panel ayarını hatırlamanıza yardımcı olacaktır. Flaşı bir sonraki sefer başlattığınızda, panel ayarı kapatmadan öncekiyle aynı olacaktır.

Aşırı Sıcaklık Koruma Fonksiyonu

Flaş, ateşleme fonksiyonunu otomatik olarak kapatacak ve flaşın iç sıcaklığı çok yüksek olduğunda sıcaklık alarmı ekranı < > yanıp sönecektir. Flaşın sıcaklığı 50℃'nin altında olduğunda, tüm flaş fonksiyonları normal olacaktır.

Kablosuz Kontrol Fonksiyonu

Flaş ünitesi, X1 ve XT16 flaş tetikleyicisi ile birlikte kullanılabilen dahili 2.4G kablosuz iletime sahiptir.
<GR/CH> Düğmesine ve <S1/S2> Düğmesine eşzamanlı olarak basmak, dahili kablosuz iletimi açabilir ve < > görüntülenir. Yakınlarda başka kablosuz flaş sistemleri varsa, sinyal girişimini önlemek için kanal kimliklerini değiştirebilirsiniz. Ana ünite ve slave ünite(ler)in kanal kimlikleri aynı ayarlanmalıdır.

İletişim Kanalını Ayarlama

1. <GR/CH> Düğmesine kanal kimlikleri yanıp sönene kadar 2 saniye uzun basın.

2. 1'den 32'ye kadar kanalı seçmek için Seçim Kadranını çevirin.

3. Onaylamak için <SET> Düğmesine basın.


İletişim Grubunu Ayarlama

1. <GR/CH> Düğmesine grup kimlikleri yanıp sönene kadar 2 saniye kısa basın.

2. 0'dan F'ye kadar grubu seçmek için Seçim Kadranını çevirin.

3. Onaylamak için <SET> Düğmesine basın.


Flaş ünitesi, flaşın güç seviyesini ve flaş tetiklemeyi kablosuz olarak ayarlayabilmeniz için dahili bir Kablosuz Kontrol Portu ile üretilmiştir.

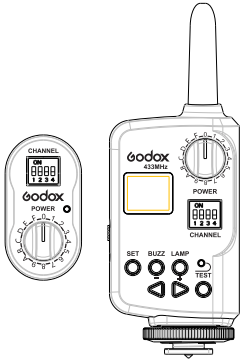

Flaşı kablosuz olarak kontrol etmek için bir FT-16 uzaktan kumanda setine (kamera üzerinde ve flaş üzerinde) ihtiyacınız vardır. Alıcı ucunu flaş üzerindeki Kablosuz Kontrol Portuna ve verici ucunu kamera flaş yuvasına takın. Flaş yuvasına monte edilmiş verici ve alıcı uçlarında yapılan ayarlar flaşa kablosuz olarak iletilecektir. Ardından flaşı tetiklemek için kamera deklanşörüne basabilirsiniz. Ayrıca kamera dışı flaşınızı kontrol etmek için verici ucunu elinizde tutabilirsiniz.

FT serisi uzaktan kumandanın kullanımıyla ilgili tüm talimatlar için kullanım kılavuzuna bakın.

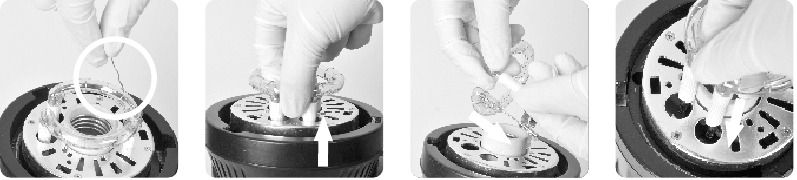

Tüp Değişimi

Flaş tüpünü değiştirmeden önce gücü kapatın ve güç kablosunu çıkarın. Tüpteki demir teli gevşetmek için yalıtımlı eldivenler giyin, flaş tüpünün iki ayağını dengeli bir şekilde tutun ve eski tüpü nazikçe çekin. Eski tüpten ayak kasasını çıkarın ve yenisine takın. Yeni tüpün iki ayağını tutun ve doğrudan iki bakır çıkışa doğru hedefleyin, ardından hafifçe içeri itin. Flaş tüpünü sabitlemek için demir teli paslanmaz çelik levha üzerine sarın.
