Bauer 1642E-B, 63443 - 1 in. SDS-PLUS Değişken Hızlı Döner Çekiç Kullanım Kılavuzu

Giriş

Bu Kılavuzu Saklayın
Bu kılavuzu güvenlik uyarıları ve önlemleri, montaj, çalıştırma, inceleme, bakım ve temizlik prosedürleri için saklayın. Ürünün seri numarasını, montaj şemasının yanındaki kılavuzun arkasına yazın (veya ürünün numarası yoksa satın alma ayını ve yılını). Bu kılavuzu ve faturayı ileride başvurmak üzere güvenli ve kuru bir yerde saklayın.

Ambalajı açarken ürünün sağlam ve hasarsız olduğundan emin olun. Herhangi bir parça eksik veya kırık ise, lütfen en kısa sürede 1-888-866-5797'yi arayın.

Bu ürünü kullanmadan önce bu materyali okuyun. Bunu yapmamak ciddi yaralanmalara neden olabilir. BU KILAVUZU SAKLAYIN.

UYARI SEMBOLLERİ VE TANIMLARI

	Bu, güvenlik uyarı sembolüdür. Sizi olası kişisel yaralanma tehlikelerine karşı uyarmak için kullanılır. Olası yaralanma veya ölümden kaçınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanma ile sonuçlanacak tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanma ile sonuçlanabilecek tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde küçük veya orta dereceli yaralanma ile sonuçlanabilecek tehlikeli bir durumu belirtir.
DİKKAT DİKKAT	Kişisel yaralanma ile ilgili olmayan uygulamaları ele alır.

ÖNEMLİ GÜVENLİK BİLGİLERİ

Genel Elektrikli Alet Güvenlik Uyarıları

Tüm güvenlik uyarılarını ve talimatlarını okuyun.
Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Uyarılardaki 'elektrikli alet' terimi, pille çalışan (akülü) elektrikli aletinizi ifade eder.

Çalışma alanı güvenliği

1. Çalışma alanını temiz ve iyi aydınlatılmış tutun.
   Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli aletleri yanıcı sıvılar, gazlar veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın.
   Elektrikli aletler, tozu veya dumanı tutuşturabilecek kıvılcımlar çıkarır.
3. Elektrikli aleti çalıştırırken çocukları ve etraftaki kişileri uzak tutun.
   Dikkat dağılması kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

1. Elektrikli alet fişleri prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı elektrikli aletlerle herhangi bir adaptör fişi kullanmayın.
   Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
2. Boru, radyatör, ocak ve buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının.
   Vücudunuzun topraklanması durumunda elektrik çarpması riski artar.
3. Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın.
   Elektrik çarpması riskini artıracaktır.
4. Kabloyu kötüye kullanmayın. Kabloyu elektrikli aleti taşımak, çekmek veya fişten çekmek için asla kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.
   Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
5. Elektrikli aleti açık havada çalıştırırken, dış mekanda kullanıma uygun bir uzatma kablosu kullanın.
   Dış mekanda kullanıma uygun bir kablo kullanmak elektrik çarpması riskini azaltır.
6. Elektrikli aleti nemli bir yerde çalıştırmak kaçınılmazsa, bir Toprak Kaçağı Devre Kesici (GFCI) korumalı besleme kullanın.
   GFCI kullanımı elektrik çarpması riskini azaltır.

Kişisel güvenlik

1. Uyanık olun, ne yaptığınıza dikkat edin ve elektrikli aleti çalıştırırken sağduyulu olun. Yorgun veya uyuşturucu, alkol veya ilaç etkisi altındayken elektrikli alet kullanmayın.
   Elektrikli aletleri çalıştırırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
2. Kişisel koruyucu ekipman kullanın. daima göz koruması kullanın.
   Uygun koşullar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya işitme koruması gibi güvenlik ekipmanları kişisel yaralanmaları azaltacaktır.
3. İstem dışı çalıştırmayı önleyin. Güç kaynağına bağlamadan, aleti almadan veya taşımadan önce tetiğin kapalı konumda olduğundan emin olun.
   Parmağınız Tetikteyken elektrikli aletleri taşımak veya Tetik açıkken elektrikli aletlere enerji vermek kazalara davetiye çıkarır.
4. Elektrikli aleti açmadan önce herhangi bir ayar anahtarını veya İngiliz anahtarını çıkarın.
   Elektrikli aletin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
5. Uzanmayın. Her zaman uygun ayak ve dengeyi koruyun.
   Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar.
6. Düzgün giyinin. Bol giysiler veya takılar giymeyin. Saçınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun.
   Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
7. Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve düzgün kullanıldığından emin olun.
   Bu cihazların kullanılması tozla ilgili tehlikeleri azaltabilir.
8. Yalnızca uygun bir standart kuruluşu tarafından onaylanmış güvenlik ekipmanı kullanın.
   Onaylanmamış güvenlik ekipmanı yeterli koruma sağlamayabilir. Göz koruması ANSI onaylı olmalı ve solunum koruması, çalışma alanındaki belirli tehlikeler için NIOSH onaylı olmalıdır.

Elektrikli alet kullanımı ve bakımı

1. Elektrikli alete zorla yüklenmeyin. Uygulamanız için doğru elektrikli aleti kullanın.
   Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır.
2. Tetik onu açıp kapatmıyorsa elektrikli aleti kullanmayın.
   Tetik ile kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve onarılmalıdır.
3. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aletleri saklamadan önce pil takımını elektrikli aletten ayırın.
   Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalıştırılması riskini azaltır.
4. Boşta kalan elektrikli aletleri çocukların erişemeyeceği bir yerde saklayın ve elektrikli alet veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin elektrikli aleti çalıştırmasına izin vermeyin.
   Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
5. Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya bağlanmasını, parça kırılmasını ve elektrikli aletin çalışmasını etkileyebilecek diğer herhangi bir durumu kontrol edin. Hasar görmüşse, elektrikli aleti kullanmadan önce onarın.
   Kazaların çoğu, bakımı kötü yapılmış elektrikli aletlerden kaynaklanır.
6. Kesici aletleri keskin ve temiz tutun.
   Keskin kesme kenarlarına sahip, bakımı düzgün yapılmış kesici aletlerin bağlanma olasılığı daha düşüktür ve kontrolü daha kolaydır.
7. Elektrikli aleti, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın.
   Elektrikli aletin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.

Servis

Elektrikli aletinizin servisini yalnızca aynı yedek parçaları kullanan kalifiye bir servis personeline yaptırın.
Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

Döner Çekiç Güvenlik Uyarıları

1. Döner çekiçlerle kulak koruyucu kullanın.
   Gürültüye maruz kalmak işitme kaybına neden olabilir.
2. Aletle birlikte verilen yardımcı kolları kullanın.
   Kontrol kaybı kişisel yaralanmaya neden olabilir.
3. Kesme aletinin gizli kablolara veya kendi kablosuna temas edebileceği bir işlem gerçekleştirirken elektrikli aletleri yalıtılmış tutma yüzeylerinden tutun.
   "Canlı" bir tele temas eden kesme aksesuarı, elektrikli aletin açıkta kalan metal parçalarını "canlı" hale getirebilir ve operatöre elektrik çarpmasına neden olabilir.
4. Dokunmadan, değiştirmeden veya ayarlamadan önce ucu soğumaya bırakın.
   Uçlar kullanım sırasında önemli ölçüde ısınır ve sizi yakabilir.
5. Matkap ucu sıkışırsa, tetiği hemen bırakın; matkap torku yaralanmaya neden olabilir veya ucu kırabilir.
6. Alet üzerindeki etiketleri ve isim plakalarını koruyun. Bunlar önemli güvenlik bilgileri taşır. Okunamaz veya eksikse, değiştirme için Harbor Freight Tools ile iletişime geçin.
7. İstem dışı çalıştırmayı önleyin. Aleti açmadan önce çalışmaya başlamaya hazırlanın.
8. Alet tamamen durana kadar yere koymayın. Hareketli parçalar yüzeyi yakalayabilir ve aleti kontrolünüzden çıkarabilir.
9. Elde taşınan bir elektrikli alet kullanırken, çalıştırma torkuna direnmek için aleti her iki elinizle sıkıca tutun.
10. Elektrik prizine takılıyken aleti gözetimsiz bırakmayın. Aleti kapatın ve ayrılmadan önce elektrik prizinden çekin.
11. Bu ürün bir oyuncak değildir. Çocukların erişemeyeceği bir yerde saklayın.
12. Kalp pili olan kişiler kullanmadan önce doktorlarına danışmalıdır. Kalp piline yakın elektromanyetik alanlar, kalp pili arızasına veya kalp pili arızasına neden olabilir. Ek olarak, kalp pili olan kişiler şunları yapmalıdır:
    • Yalnız çalışmaktan kaçının.
    • Güç anahtarı kilitliyken kullanmayın.
    • Elektrik çarpmasını önlemek için düzgün bakımını yapın ve inceleyin.
    • Herhangi bir güç kablosu düzgün şekilde topraklanmalıdır. Toprak Kaçağı Devre Kesici (GFCI) de uygulanmalıdır - sürekli elektrik çarpmasını önler.

13.
    Elektrikli zımparalama, testereyle kesme, taşlama, delme ve diğer inşaat faaliyetleri tarafından oluşturulan bazı tozlar, Kaliforniya Eyaleti tarafından kansere ve doğum kusurlarına veya diğer üreme zararlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasalların bazı örnekleri şunlardır:
    • Kurşun bazlı boyalardan kurşun
    • Tuğla ve çimentodan veya diğer duvarcılık ürünlerinden kristal silika
    • Kimyasal olarak işlenmiş keresteden arsenik ve krom Bu maruziyetlerden kaynaklanan riskiniz, bu tür işleri ne sıklıkla yaptığınıza bağlı olarak değişir. Bu kimyasallara maruz kalmanızı azaltmak için: iyi havalandırılan bir alanda çalışın ve mikroskobik parçacıkları filtrelemek için özel olarak tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarıyla çalışın. (California Sağlık ve Güvenlik Yasası § 25249.5, vd.)

14.
    Bu ürünün kablosu, Kaliforniya Eyaleti tarafından kansere ve doğum kusurlarına veya diğer üreme zararlarına neden olduğu bilinen kurşun ve/veya di (2-etilheksil) ftalat (DEHP) içerir. Kullandıktan sonra ellerinizi yıkayın. (California Sağlık ve Güvenlik Yasası § 25249.5, vd.)
15.
    Bu ürün, Kaliforniya Eyaleti tarafından kansere ve doğum kusurlarına veya diğer üreme zararlarına neden olduğu bilinen bir kimyasal olan di (2-etilheksil) ftalat (DEHP) içerir. (California Sağlık ve Güvenlik Yasası § 25249.5, vd.)
16. Bu kullanım kılavuzunda tartışılan uyarılar, önlemler ve talimatlar, meydana gelebilecek tüm olası koşulları ve durumları kapsayamaz. Operatör tarafından sağduyu ve dikkatin bu ürüne dahil edilemeyen, ancak operatör tarafından sağlanması gereken faktörler olduğu anlaşılmalıdır.

Titreşim Güvenliği

Bu alet kullanım sırasında titrer. Titreşime tekrarlanan veya uzun süreli maruz kalma, özellikle ellerde, kollarda ve omuzlarda geçici veya kalıcı fiziksel yaralanmaya neden olabilir. Titreşimle ilgili yaralanma riskini azaltmak için:

1. Titreşimli aletleri düzenli olarak veya uzun süre kullanan herkes önce bir doktor tarafından muayene edilmeli ve ardından tıbbi sorunların kullanımdan kaynaklanmadığından veya kötüleşmediğinden emin olmak için düzenli tıbbi kontroller yaptırmalıdır. Hamile kadınlar veya ele kan dolaşımı bozuk olan, geçmişte el yaralanmaları olan, sinir sistemi bozuklukları olan, diyabet veya Raynaud Hastalığı olan kişiler bu aleti kullanmamalıdır. Titreşimle ilgili herhangi bir semptom (karıncalanma, uyuşma ve beyaz veya mavi parmaklar gibi) hissederseniz, mümkün olan en kısa sürede tıbbi yardım alın.
2. Kullanım sırasında sigara içmeyin. Nikotin, ellere ve parmaklara giden kan akışını azaltarak titreşimle ilgili yaralanma riskini artırır.
3. Kullanıcı üzerindeki titreşim etkilerini azaltmak için uygun eldivenler giyin.
4. Bir seçim olduğunda en düşük titreşimli aletleri kullanın.
5. Her iş gününde titreşimsiz dönemler ekleyin.
6. Aleti mümkün olduğunca hafifçe tutun (yine de güvenli kontrolünü sağlarken). Aletin işi yapmasına izin verin.
7. Titreşimi azaltmak için aletin bakımını bu kılavuzda açıklandığı gibi yapın. Anormal bir titreşim meydana gelirse, kullanımı derhal durdurun.

BU TALİMATLARI SAKLAYIN.

Topraklama

YANLIŞ TOPRAKLAMA KABLOSU BAĞLANTISINDAN KAYNAKLANAN ELEKTRİK ÇARPMASINI VE ÖLÜMÜ ÖNLEMEK İÇİN: Prizin doğru şekilde topraklanıp topraklanmadığı konusunda şüpheniz varsa, kalifiye bir elektrikçiye danışın. Aletle birlikte verilen elektrik kablosu fişini değiştirmeyin. Fişten asla topraklama ucunu çıkarmayın. Elektrik kablosu veya fişi hasarlıysa aleti kullanmayın. Hasarlıysa, kullanmadan önce bir servis tesisinde onarın. Fiş prize uymuyorsa, kalifiye bir elektrikçi tarafından uygun bir priz taktırın.

Topraklı Aletler: Üç Uçlu Fişli Aletler

1. "Topraklama Gerekli" olarak işaretlenmiş aletler, üç telli bir kabloya ve üç uçlu bir topraklama fişine sahiptir. Fiş, uygun şekilde topraklanmış bir prize bağlanmalıdır. Alet elektrik arızası yaparsa veya bozulursa, topraklama, elektrik çarpması riskini azaltarak elektriği kullanıcıdan uzaklaştırmak için düşük dirençli bir yol sağlar. (Bkz. 3 Uçlu Fiş ve Priz.)
2. Fişteki topraklama ucu, kablonun içindeki yeşil tel aracılığıyla aletin topraklama sistemine bağlanır. Kablodaki yeşil tel, aletin topraklama sistemine bağlanan tek tel olmalı ve asla elektriksel olarak "canlı" bir terminale bağlanmamalıdır. (Bkz. 3 Uçlu Fiş ve Priz.)
3. Alet, tüm kodlara ve yönetmeliklere uygun olarak uygun bir prize takılmalı, doğru şekilde takılmalı ve topraklanmalıdır. Fiş ve priz, önceki çizimdeki gibi görünmelidir. (Bkz. 3 Uçlu Fiş ve Priz.)

Çift Yalıtımlı Aletler: İki Uçlu Fişli Aletler

1. "Çift Yalıtımlı" olarak işaretlenmiş aletler topraklama gerektirmez. OSHA gereksinimlerini karşılayan ve Underwriters Laboratories, Inc., Canadian Standard Association ve National Electrical Code'un geçerli standartlarına uyan özel bir çift yalıtım sistemine sahiptirler.
2. Çift yalıtımlı aletler, önceki çizimde gösterilen 120 voltluk prizlerden herhangi birinde kullanılabilir. (Bkz. 2 Uçlu Fiş için Prizler.)

Uzatma Kabloları

1. Topraklı aletler üç telli bir uzatma kablosu gerektirir. Çift Yalıtımlı aletler, iki veya üç telli bir uzatma kablosu kullanabilir.
2. Besleme prizine olan mesafe arttıkça, daha kalın bir uzatma kablosu kullanmanız gerekir. Yetersiz boyutlu kabloya sahip uzatma kabloları kullanmak, voltajda ciddi bir düşüşe neden olarak güç kaybına ve olası alet hasarına yol açar. (Bkz. Tablo A)
3. Kablodaki ölçü numarası ne kadar küçük olursa, kablonun kapasitesi o kadar büyük olur. Örneğin, 14 ölçülü bir kablo, 16 ölçülü bir kablodan daha yüksek akım taşıyabilir. (Bkz. Tablo A.)
4. Toplam uzunluğu oluşturmak için birden fazla uzatma kablosu kullanırken, her kablonun en az gerekli minimum kablo boyutunu içerdiğinden emin olun. (Bkz. Tablo A.)
5. Birden fazla alet için bir uzatma kablosu kullanıyorsanız, isim plakası amperlerini ekleyin ve gerekli minimum kablo boyutunu belirlemek için toplamı kullanın. (Bkz. Tablo A.)
6. Dışarıda bir uzatma kablosu kullanıyorsanız, dış mekan kullanımı için kabul edilebilir olduğunu belirtmek için "W-A" ("Kanada'da W") sonekiyle işaretlendiğinden emin olun.
7. Uzatma kablosunun doğru şekilde kablolanmış ve iyi elektrik durumunda olduğundan emin olun. Hasarlı bir uzatma kablosunu her zaman değiştirin veya kullanmadan önce kalifiye bir elektrikçi tarafından onartın.
8. Uzatma kablolarını keskin nesnelerden, aşırı ısıdan ve nemli veya ıslak alanlardan koruyun.

TABLO A: UZATMA KABLOLARI İÇİN ÖNERİLEN MİNİMUM KABLO ÖLÇÜSÜ* (120/240 VOLT)

Semboloji

	Çift Yalıtımlı
	Canadian Standards Association (Kanada Standartlar Birliği)
	Underwriters Laboratories, Inc. (Sigortacılar Laboratuvarları, Inc.)
	Volt Alternatif Akım
	Amper
n0 xxxx/min.	Dakikada Yüksüz Devir (RPM)
	ilgili işaretleme Göz Yaralanması Riski. Yan siperlikli ANSI onaylı güvenlik gözlükleri takın.
	Kurulumdan ve/veya kullanımdan önce kılavuzu okuyun.
	ilgili işaretleme İşitme Kaybı Riski. İşitme koruması kullanın.
	ilgili işaretleme Yangın Riski. Havalandırma kanallarını kapatmayın. Yanıcı nesneleri uzak tutun.
	ilgili işaretleme Elektrik Çarpması Riski. Elektrik kablosunu uygun prize doğru şekilde bağlayın.

Özellikler

Kurulum - Kullanmadan Önce

Bu ürünün kurulumundan veya kullanımından önce, bu kılavuzun başındaki TÜM ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve buradaki alt başlıklar altındaki tüm metinleri okuyun.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Aletin Güç Anahtarını kapatın ve alete herhangi bir montaj yapmadan veya herhangi bir ayar yapmadan önce aleti elektrik prizinden çekin.

Not: Aşağıdaki sayfalarda listelenen parçalarla ilgili ek bilgi için, Parça Listesi ve Şeması'na bakın.

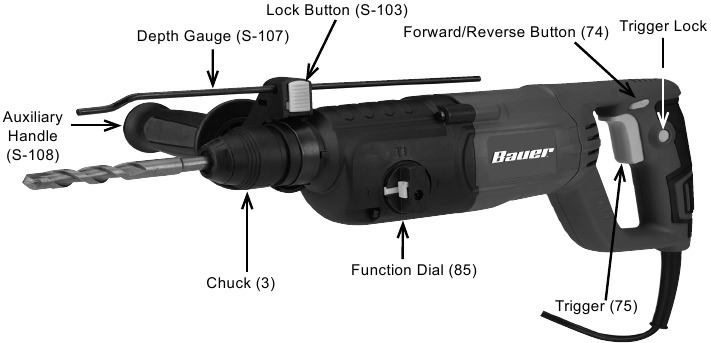

Fonksiyonlar

Şekil A

Çalıştırma Talimatları

Bu ürünün kurulumundan veya kullanımından önce, bu kılavuzun başındaki TÜM ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve buradaki alt başlıklar altındaki tüm metinleri okuyun.

Alet Kurulumu

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN: Aleti ayarlamadan veya aksesuarları takmadan önce Tetiğe basın ve bırakın ve aleti elektrik prizinden çekin.

Yardımcı Kolu Ayarlama

1. Yardımcı Kol, çeşitli konumlara yerleştirilebilir.
2. Yardımcı Kolu ayarlamak için, bandı gevşetmek için Kolu saat yönünün tersine çevirin. Kolu Döner Çekiç üzerine veya dışına veya istenen konuma kaydırın, ardından yerine sabitlemek için Kolu saat yönünde çevirin.

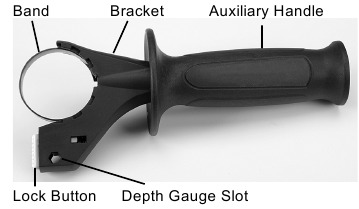

Derinlik Ölçeri Kullanma

Şekil B

1. Derinlik Ölçer yalnızca Yardımcı Kol yerinde ve Döner Çekiç'in her iki yanında veya üstünde konumlandırılmışsa kullanılabilir. Kol alt konumdaysa Çekiç'in gövdesi Derinlik Ölçer'e müdahale edecektir.
2. Kilit Düğmesine basın ve basılı tutun ve Derinlik Ölçer'i Yardımcı Kol üzerindeki Derinlik Ölçer Yuvası boyunca kaydırın.
3. Derinlik Ölçer'i gerektiği gibi konumlandırın, ardından Derinlik Ölçer'i yerine sabitlemek için Kilit Düğmesini bırakın.

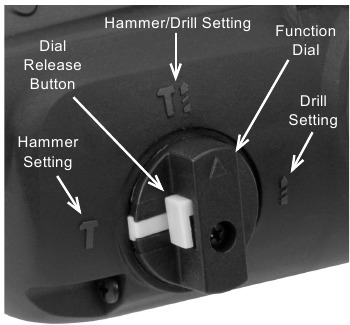

Fonksiyonları Ayarlama

Şekil C

1. Döner Çekiç'i kullanmadan önce Fonksiyon Kadranını ayarlayın. Fonksiyon Kadranını ayarlamak için, Fonksiyon Kadranı kolundaki Kadran Serbest Bırakma Düğmesine basın ve kadranı üç konumdan birinde yerine oturana kadar döndürün.

DİKKAT: Fonksiyon Kadranını yalnızca Motor durdurulduğunda hareket ettirin. Motor devredeyken Fonksiyon Kadranını hareket ettirmeye çalışmak, ani Uç dönüşüne neden olur ve maddi hasara neden olabilir.

DİKKAT: Fonksiyon Kadranını hareket ettirirken, Kadranın istenen konuma tıklandığından emin olun. Aktif olarak devreye girilmezse, Kadran konumundan kayarak alet hasarına neden olabilir.

2. Delmek için: Fonksiyon kadranını Delme ayarına döndürün. Döner Çekiç, güç verildiğinde dönecektir.
3. Çekiç/Delme için: Fonksiyon Kadranını Çekiç/Delme ayarına döndürün. Döner Çekiç, güç verildiğinde dönecek ve çekiçleyecektir.
4. Keski için: Fonksiyon Kadranını Çekiç ayarına döndürün. Döner Çekiç, güç verildiğinde çekiçleyecektir.

Matkap Uçlarını Değiştirme

Matkap uçlarını takarken ve çıkarırken koruma sağlamak için ağır hizmet tipi iş eldivenleri giyin. Matkap uçları kullanım sırasında çok ısınır. Uç soğuyana kadar matkap uçlarını çıkarmayın. Sıkışmış uçlara çekiçle vurmayın.

1. Mandreni geri çekin ve Matkap Ucunu takın veya çıkarın. Matkap Ucunu takıyorsanız, açıklığa kadar kaydığından emin olun.
2. Mandreni bırakın.
3. Matkap Ucunun yerine sabitlendiğinden emin olun. Mandrenden çekilememelidir.
   Not: 1-1/4" çapından daha büyük bir delik açarken, dört kesme kenarlı bir Matkap Ucu kullanın.

İş Parçası ve Çalışma Alanı Kurulumu

1. Temiz ve iyi aydınlatılmış bir çalışma alanı belirleyin. Çalışma alanı, dikkat dağılmasını ve yaralanmayı önlemek için çocukların veya evcil hayvanların erişimine izin vermemelidir.
2. Elektrik kablosunu, takılma tehlikesi yaratmadan veya elektrik kablosunu olası hasara maruz bırakmadan çalışma alanına ulaşmak için güvenli bir yol boyunca yönlendirin. Elektrik kablosu, çalışırken serbest harekete izin verecek kadar ekstra uzunlukla çalışma alanına ulaşmalıdır.
3. Çalışırken hareketi önlemek için gevşek iş parçalarını bir mengene veya kelepçe (dahil değildir) kullanarak sabitleyin.
4. Çalışırken tehlike oluşturacak kamu hizmeti hatları gibi yakında nesneler olmamalıdır.

Genel Çalıştırma Talimatları

1. Matkap Ucunu takın.
2. Yardımcı Kolu ve Derinlik Ölçer'i gerektiği gibi ayarlayın.
3. Fonksiyon Kadranını istenen ayara getirin.
4. Döner Çekiç'in her iki tarafındaki İleri/Geri Düğmesine basarak yönü ayarlayın. Yön, düğmedeki okla gösterilir.
5. Elektrik Kablosunu takın.

6. Döner Çekiç'i açın:
   1. Tetiği sıkın ve basılı tutun. Durdurmak için Tetiği bırakın.
   2. Veya, Döner Çekiç'i sürekli çalıştırmak için Tetiği sıkın ve basılı tutun, Tetik Kilidine basın, ardından Tetiği bırakın. Döner Çekiç, Tetiği tekrar sıkıp bırakana kadar açık kalacaktır.
7. Çalışma yüzeyine temas etmeden önce Döner Çekiç'in tam hıza ulaşmasını sağlayın.
8. İşiniz bittiğinde, kazaları önlemek için kullanımdan sonra aleti kapatın ve güç kaynağının bağlantısını kesin. Ucun soğumasını bekleyin, ardından Mandrenden çıkarın. Temizleyin, ardından aleti çocukların erişemeyeceği bir yerde kapalı alanda saklayın.

Bakım ve Servis

Bu kılavuzda özel olarak açıklanmayan prosedürler yalnızca kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Herhangi bir inceleme, bakım veya temizlik prosedürü gerçekleştirmeden önce Tetiğe basın ve bırakın ve aleti elektrik prizinden çekin.

ALET ARIZASINDAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Hasarlı ekipman kullanmayın. Anormal gürültü veya titreşim meydana gelirse, daha fazla kullanmadan önce sorunu düzeltin.

Temizlik, Bakım ve Yağlama

1. HER KULLANIMDAN ÖNCE, aletin genel durumunu inceleyin. Gevşek donanım, hareketli parçaların yanlış hizalanması veya sıkışması, çatlak veya kırık parçalar, hasarlı elektrik kabloları ve güvenli çalışmasını etkileyebilecek diğer koşulları kontrol edin.

2. KULLANIMDAN SONRA, aletin dış yüzeylerini temiz bir bezle silin.
3.
   Bu elektrikli aletin besleme kablosu hasar görürse, yalnızca kalifiye bir servis teknisyeni tarafından değiştirilmelidir.

Sorun Giderme

Sorun	Olası Nedenler	Muhtemel Çözümler
Alet çalışmıyor.	Kablo bağlı değil. Prizde elektrik yok. Aletin termal sıfırlama şalteri attı (varsa). İç hasar veya aşınma. (Örneğin, karbon fırçalar veya anahtar.)	Kabloun takılı olup olmadığını kontrol edin. Prizdeki elektriği kontrol edin. Prizde elektrik yoksa, aleti kapatın ve devre kesiciyi kontrol edin. Kesici atarsa, devrenin alet için doğru kapasitede olduğundan ve devrede başka yük olmadığından emin olun. Aleti kapatın ve soğumasını bekleyin. Alet üzerindeki sıfırlama düğmesine basın. Teknisyenin alete servis yapmasını sağlayın.
Alet yavaş çalışıyor.	Uzatma kablosu çok uzun veya kablo çapı çok küçük.	Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. Topraklama bölümündeki Uzatma Kabloları'na bakın.
Zamanla performans düşüyor.	Aksesuar körelmiş veya hasar görmüş. Karbon fırçalar aşınmış veya hasar görmüş.	Kesme aksesuarlarını keskin tutun. Gerektiğinde değiştirin. Kalifiye bir teknisyenin fırçaları değiştirmesini sağlayın.
Aşırı gürültü veya tıkırtı.	İç hasar veya aşınma. (Örneğin, karbon fırçalar veya yataklar.)	Teknisyenin alete servis yapmasını sağlayın.
Aşırı ısınma.	Aleti çok hızlı çalışmaya zorlamak. Aksesuar yanlış hizalanmış. Aksesuar körelmiş veya hasar görmüş. Motor gövdesi havalandırmaları tıkalı. Motor, uzun veya küçük çaplı uzatma kablosu tarafından zorlanıyor.	Aletin kendi hızında çalışmasına izin verin. Aksesuar hizalamasını kontrol edin ve düzeltin. Kesme aksesuarlarını keskin tutun. Gerektiğinde değiştirin. Basınçlı hava kullanarak motordan tozu üflerken ANSI onaylı güvenlik gözlükleri ve NIOSH onaylı toz maskesi/solunum cihazı takın. Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. Topraklama bölümündeki Uzatma Kabloları'na bakın.
Aleti teşhis ederken veya servis yaparken tüm güvenlik önlemlerine uyun. Servisten önce güç kaynağını kesin.

Web sitemizi ziyaret edin: http://www.harborfreight.com
Teknik desteğimize e-posta gönderin: productsupport@harborfreight.com

Teknik sorularınız için lütfen 1-888-866-5797'yi arayın.

Referanslar

• http://harborfreight.com

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

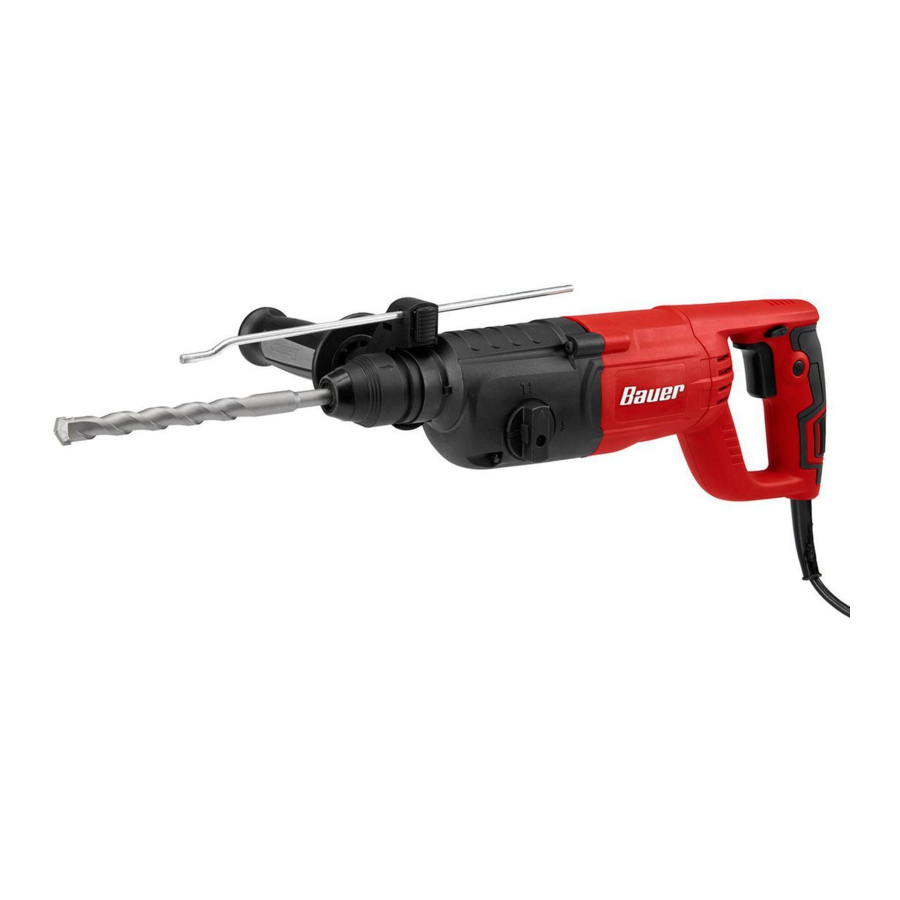

Bauer 1642E-B, 63443 - 1 in. SDS-PLUS Değişken Hızlı Döner Çekiç Kullanım Kılavuzu indir

Mevcut diller
