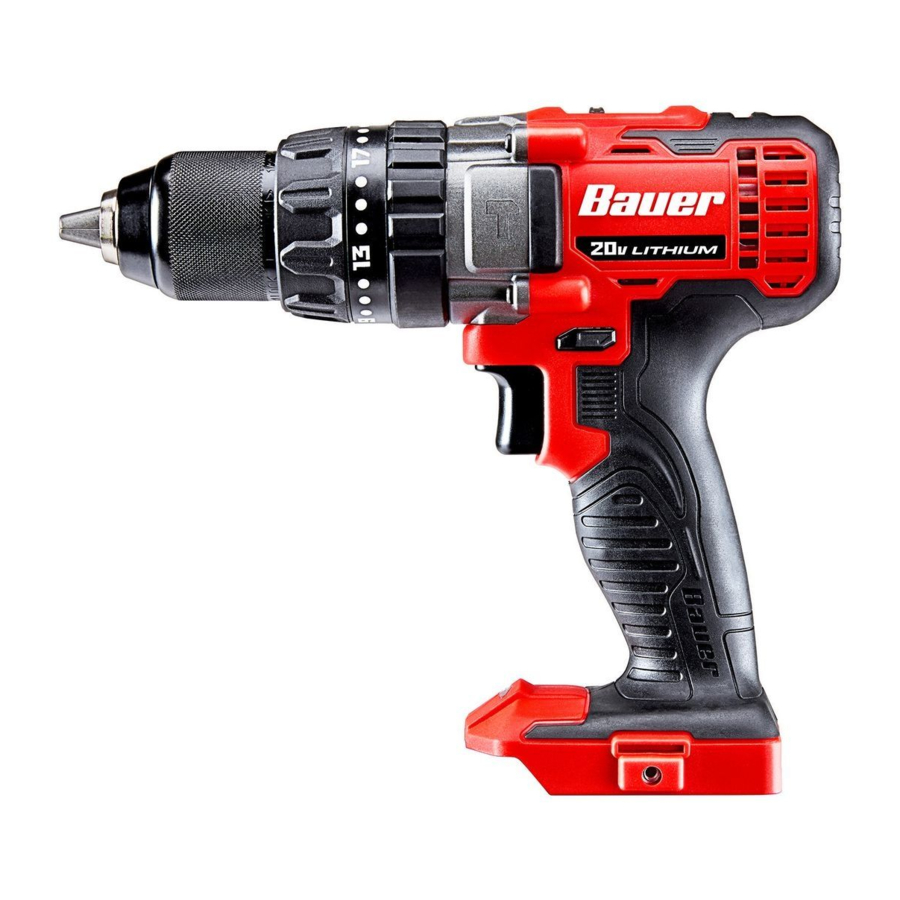

Bauer 1992C-B, 56723 - 1/2 in. Compact Hammer Drill/Driver Kullanım Kılavuzu

İçerikler

1 UYARI SEMBOLLERİ VE TANIMLARI
2 ÖNEMLİ GÜVENLİK BİLGİLERİ
3 Özellikler
4 Fonksiyonlar
5 Çalıştırma Talimatları
6 Bakım ve Servis Talimatları
7 Sorun Giderme
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

UYARI SEMBOLLERİ VE TANIMLARI

	Bu, güvenlik uyarı sembolüdür. Sizi olası kişisel yaralanma tehlikelerine karşı uyarmak için kullanılır. Olası yaralanma veya ölümden kaçınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu gösterir.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.
	Kaçınılmadığı takdirde küçük veya orta dereceli yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.
NOTICE	Kişisel yaralanmayla ilgili olmayan uygulamaları ele alır.

ÖNEMLİ GÜVENLİK BİLGİLERİ

Genel Elektrikli El Aleti Güvenlik Uyarıları

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun.
Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Uyarılardaki "elektrikli alet" terimi, şebekeden elektrikle çalışan (kablolu) elektrikli aletinizi veya pille çalışan (akülü) elektrikli aletinizi ifade eder.

Çalışma alanı güvenliği
1. Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli aletleri patlayıcı ortamlarda, örneğin yanıcı sıvıların, gazların veya tozun bulunduğu yerlerde çalıştırmayın. Elektrikli aletler, tozu veya dumanı tutuşturabilecek kıvılcımlar çıkarır.
3. Elektrikli aleti çalıştırırken çocukları ve etraftaki kişileri uzak tutun. Dikkat dağılması kontrolü kaybetmenize neden olabilir.
Elektrik Güvenliği
1. Elektrikli alet fişleri prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı elektrikli aletlerle herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
2. Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması elektrik çarpması riskini artırır.
3. Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpması riskini artıracaktır.
4. Kabloyu kötüye kullanmayın. Kabloyu elektrikli aleti taşımak, çekmek veya fişten çekmek için asla kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
5. Elektrikli aleti açık havada çalıştırırken, dış mekanda kullanıma uygun bir uzatma kablosu kullanın. Dış mekanda kullanıma uygun bir kablo kullanılması elektrik çarpması riskini azaltır.
6. Elektrikli aleti nemli bir yerde çalıştırmak kaçınılmazsa, bir toprak arıza devre kesici (GFCI) korumalı besleme kullanın. GFCI kullanılması elektrik çarpması riskini azaltır.
Kişisel Güvenlik
1. Uyanık olun, ne yaptığınıza dikkat edin ve elektrikli aleti çalıştırırken sağduyulu davranın. Yorgun veya uyuşturucu, alkol veya ilaç etkisi altındayken elektrikli alet kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
2. Kişisel koruyucu ekipman kullanın. Her zaman göz koruması kullanın. Toz maskesi, kaymaz güvenlik ayakkabıları, baret veya uygun koşullar için kullanılan işitme koruması gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.
3. İstem dışı çalıştırmayı önleyin. Güç kaynağına ve/veya pil takımına bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken elektrikli aletleri taşımak veya anahtarı açık olan elektrikli aletlere enerji vermek kazalara davetiye çıkarır.
4. Elektrikli aleti açmadan önce herhangi bir ayarlama anahtarını veya İngiliz anahtarını çıkarın. Elektrikli aletin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
5. Aşırıya kaçmayın. Her zaman uygun ayak ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar.
6. Düzgün giyinin. Bol giysiler veya takılar giymeyin. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
7. Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.
8. Aletlerin sık kullanımından elde edilen aşinalığın, alet güvenliği ilkelerini görmezden gelerek kendinizden emin olmanıza izin vermeyin. Dikkatsiz bir eylem, bir saniyenin kesrinde ciddi yaralanmaya neden olabilir.
9. Yalnızca uygun bir standart kuruluşu tarafından onaylanmış güvenlik ekipmanı kullanın. Onaylanmamış güvenlik ekipmanı yeterli koruma sağlamayabilir. Göz koruması ANSI onaylı olmalı ve solunum koruması çalışma alanındaki belirli tehlikeler için NIOSH onaylı olmalıdır.
10. Alet tamamen durana kadar yere koymayın. Hareketli parçalar yüzeyi kavrayabilir ve aleti kontrolünüzden çıkarabilir.
11. Elde taşınan bir elektrikli alet kullanırken, başlangıç torkuna direnmek için aleti her iki elinizle sıkıca tutun.
12. Pil Takımı bağlıyken aleti gözetimsiz bırakmayın. Aleti kapatın ve ayrılmadan önce Pil Takımını çıkarın.
13. Bu ürün oyuncak değildir. Çocukların erişemeyeceği bir yerde saklayın.
14. Kalp pili olan kişiler kullanmadan önce doktorlarına danışmalıdır. Kalp piline yakın elektromanyetik alanlar, kalp pilinin arızalanmasına veya kalp pili arızasına neden olabilir.
15. Bu kullanım kılavuzunda tartışılan uyarılar, önlemler ve talimatlar, meydana gelebilecek tüm olası koşulları ve durumları kapsayamaz. Operatör tarafından sağduyu ve dikkatin bu ürüne dahil edilemeyen, ancak operatör tarafından sağlanması gereken faktörler olduğu anlaşılmalıdır.
Elektrikli alet kullanımı ve bakımı
1. Elektrikli alete zorla yüklenmeyin. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır.
2. Anahtar açılıp kapanmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve onarılmalıdır.
3. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aletleri saklamadan önce fişi güç kaynağından çekin ve/veya pil takımını, çıkarılabilirse, elektrikli aletten çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalıştırılması riskini azaltır.
4. Boşta duran elektrikli aletleri çocukların erişemeyeceği bir yerde saklayın ve elektrikli alete aşina olmayan kişilerin veya bu talimatları okumamış kişilerin elektrikli aleti çalıştırmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
5. Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya sıkışmasını, parça kırılmasını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Hasar görmüşse, kullanmadan önce elektrikli aleti onarın. Birçok kaza, bakımı kötü yapılmış elektrikli aletlerden kaynaklanır.
6. Kesici aletleri keskin ve temiz tutun. Keskin kesme kenarlarına sahip, düzgün bakımı yapılmış kesici aletlerin sıkışma olasılığı daha düşüktür ve kontrolü daha kolaydır.
7. Elektrikli aleti, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Elektrikli aletin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.
8. Sapları ve kavrama yüzeylerini kuru, temiz ve yağ ve gresten arındırılmış halde tutun. Kaygan saplar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez.
Servis
1. Elektrikli aletinizin servisini, yalnızca aynı yedek parçaları kullanan kalifiye bir onarım personeline yaptırın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.
2. Alet üzerindeki etiketleri ve isim plakalarını koruyun. Bunlar önemli güvenlik bilgileri taşır. Okunamaz veya eksikse, değiştirme için Harbor Freight Tools ile iletişime geçin.
Akülü alet kullanımı ve bakımı
1. İstem dışı çalıştırmayı önleyin. Pil takımına bağlamadan, elektrikli aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken elektrikli aleti taşımak veya anahtarı açık olan elektrikli alete enerji vermek kazalara davetiye çıkarır.
2. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aleti saklamadan önce pil takımını elektrikli aletten ayırın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalıştırılması riskini azaltır.
3. Yalnızca üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir pil takımı türü için uygun olan bir şarj cihazı, başka bir pil takımıyla kullanıldığında yangın riski oluşturabilir.
4. Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka herhangi bir pil takımı kullanılması yaralanma ve yangın riski oluşturabilir.
5. Pil takımı kullanımda değilken, ataşlar, madeni paralar, anahtarlar, çiviler, vidalar veya bir terminalden diğerine bağlantı kurabilecek diğer küçük metal nesneler gibi diğer metal nesnelerden uzak tutun. Pil terminallerinin birlikte kısa devre yapılması yanıklara veya yangına neden olabilir.
6. Kötü kullanım koşullarında, pilden sıvı fışkırabilir; temastan kaçının. Yanlışlıkla temas olursa, suyla yıkayın. Sıvı gözlerle temas ederse, ayrıca tıbbi yardım alın. Pilden fışkıran sıvı tahrişe veya yanıklara neden olabilir.
7. Hasar görmüş veya değiştirilmiş bir pil takımı veya elektrikli alet kullanmayın. Hasar görmüş veya değiştirilmiş piller, yangın, patlama veya yaralanma riskiyle sonuçlanan öngörülemeyen davranışlar sergileyebilir.
8. Bir pil takımını veya elektrikli aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. Ateşe veya 130°C'nin (265°F) üzerindeki bir sıcaklığa maruz kalmak patlamaya neden olabilir.
9. Tüm şarj talimatlarına uyun ve pil takımını veya elektrikli aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme veya belirtilen aralığın dışındaki sıcaklıklarda şarj etme, pile zarar verebilir ve yangın riskini artırabilir.
10. Servisi, yalnızca aynı yedek parçaları kullanan kalifiye bir onarım personeline yaptırın. Bu, ürünün güvenliğinin korunmasını sağlayacaktır.
11. Kullanım ve bakım talimatlarında belirtilenler dışında elektrikli aleti veya pil takımını değiştirmeyin veya onarmaya çalışmayın.
12. Pil Şarj Cihazı kullanım sırasında ısınır. Şarj Cihazının ısısı, yeterli havalandırma almazsa, elektrik arızası nedeniyle veya sıcak bir ortamda kullanılırsa güvenli olmayan seviyelere ulaşabilir ve yangın tehlikesi oluşturabilir. Şarj Cihazını yanıcı bir yüzeye yerleştirmeyin. Şarj Cihazındaki herhangi bir havalandırma deliğini tıkamayın. Özellikle şarj cihazını halıların ve kilimlerin üzerine yerleştirmekten kaçının; bunlar sadece yanıcı olmakla kalmaz, aynı zamanda şarj cihazının altındaki havalandırma deliklerini de tıkar. Şarj Cihazını, perdeler veya duvarlar gibi tüm yanıcı nesnelerden en az 30 cm (1 fit) uzakta, sabit, sağlam, yanmaz bir yüzeye (örneğin, sabit bir metal tezgah veya beton zemin) yerleştirin. Bölgede bir yangın söndürücü ve bir duman dedektörü bulundurun. Şarj olurken Şarj Cihazını ve Pil Takımını sık sık izleyin.
Lityum Pil Güvenlik Uyarıları
LİTYUM PİLLER BÜYÜK MİKTARDA ENERJİ DEPOLAR VE KÖTÜ KULLANILIRSA YANGIN ÇIKARIR VEYA PATLAR:
1. Pil takımını kuru tutun.
2. PİL TAKIMINA AŞAĞIDAKİLERDEN HİÇBİRİNİ YAPMAYIN:
  - Açmayın (Open),
  - Düşürmeyin (Drop),
  - Kısa devre yaptırmayın (Short-circuit),
  - Delmeyin (Puncture),
  - Yakmayın (Incinerate), veya
  - 129°C'den (265°F) yüksek sıcaklıklara maruz bırakmayın.
3. Akü Paketini yalnızca Şarj Cihazının talimatlarına göre şarj edin.
4. Her kullanımdan önce Akü Paketini inceleyin; hasarlıysa kullanmayın veya şarj etmeyin.
Tüm işlemler için güvenlik talimatları
1. Darbeli delme yaparken kulak koruyucuları kullanın. Gürültüye maruz kalmak işitme kaybına neden olabilir.
2. yardımcı kolu(ları) kullanın. Kontrol kaybı kişisel yaralanmaya neden olabilir.
3. Kullanmadan önce aleti uygun şekilde destekleyin. Bu alet yüksek bir çıkış torku üretir ve çalışma sırasında aleti uygun şekilde desteklemeden kontrol kaybı meydana gelebilir ve bu da kişisel yaralanmaya neden olabilir.
4. Elektrikli el aletini, kesme aksesuarı veya bağlantı elemanlarının gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem gerçekleştirirken yalıtılmış tutma yüzeylerinden tutun. Kesme aksesuarının "akım taşıyan" bir tele temas etmesi, elektrikli el aletinin açıkta kalan metal parçalarını "akım taşıyor" hale getirebilir ve operatöre elektrik çarpmasına neden olabilir.
5. Dokunmadan, değiştirmeden veya ayarlamadan önce ucu soğumaya bırakın. Uçlar kullanım sırasında önemli ölçüde ısınır ve sizi yakabilir.
6. Matkap ucu sıkışırsa, Tetiği hemen bırakın; matkap torku yaralanmaya neden olabilir veya ucu kırabilir.
Uzun matkap uçları kullanırken güvenlik talimatları
1. Asla matkap ucunun maksimum hız değerinden daha yüksek bir hızda çalıştırmayın. Daha yüksek hızlarda, uç iş parçasıyla temas etmeden serbestçe dönmesine izin verilirse bükülme olasılığı yüksektir ve bu da kişisel yaralanmaya neden olur.
2. Daima düşük hızda ve uç ucu iş parçasıyla temas halindeyken delmeye başlayın. Daha yüksek hızlarda, uç iş parçasıyla temas etmeden serbestçe dönmesine izin verilirse bükülme olasılığı yüksektir ve bu da kişisel yaralanmaya neden olur.
3. Yalnızca uç ile aynı doğrultuda basınç uygulayın ve aşırı basınç uygulamayın. Uçlar bükülerek kırılmaya veya kontrol kaybına neden olabilir ve bu da kişisel yaralanmaya neden olur.
Silikozis Güvenlik Önlemleri Beton (kristal silika içeren) gibi malzemelerde yapılan duvarcılık delme işlemleri silikoza (ciddi bir akciğer hastalığı), kansere ve ölüme neden olabilir. İş yerinde kristal silika maruziyetini azaltmak ve silikozu ve silikozla ilgili ölümleri önlemek için:
1. Çalışanların maruziyetini ölçmek için hava izlemesi yapın.
2. Tehlikeyi kontrol etmek ve bitişik çalışanları maruz kalmaktan korumak için çevreleme yöntemleri kullanın.
3. Silika tozuna gereksiz maruz kalmayı önlemek için iyi kişisel hijyen uygulayın.
4. Çalışma alanında yıkanabilir veya tek kullanımlık koruyucu giysiler giyin. Arabaların, evlerin ve diğer çalışma alanlarının kirlenmesini önlemek için çalışma alanından ayrılmadan önce duş alın ve temiz giysiler giyin. Cilt temasından kaçının.
5. Daima NIOSH onaylı bir solunum cihazı ve güvenlik gözlüğü takın. Çalışma alanını uygun şekilde havalandırın.
6. Kristal silikaya maruz kalabilecek tüm çalışanlar için periyodik tıbbi muayeneler sağlayın.
7. Çalışanları tehlike konusunda uyarmak ve gerekli koruyucu ekipman hakkında bilgilendirmek için işaretler asın.
8. Çalışanlara kristal silika için sağlık etkileri, çalışma uygulamaları ve koruyucu ekipman hakkında bilgi içeren eğitimler verin.
9. Tüm silikozis vakalarını Eyalet sağlık departmanlarına ve OSHA veya Maden Güvenliği ve Sağlığı İdaresine (MSHA) bildirin.
Titreşim Güvenliği
Bu alet kullanım sırasında titreşir.
Titreşime tekrarlanan veya uzun süreli maruz kalma, özellikle ellerde, kollarda ve omuzlarda geçici veya kalıcı fiziksel yaralanmaya neden olabilir. Titreşimle ilgili yaralanma riskini azaltmak için:
1. Titreşimli aletleri düzenli olarak veya uzun süre kullanan herkes önce bir doktor tarafından muayene edilmeli ve ardından tıbbi sorunların kullanımdan kaynaklanmadığından veya kötüleşmediğinden emin olmak için düzenli tıbbi kontroller yaptırmalıdır. Hamile kadınlar veya eline kan dolaşımı bozulmuş, geçmişte el yaralanmaları geçirmiş, sinir sistemi bozuklukları, diyabet veya Raynaud Hastalığı olan kişiler bu aleti kullanmamalıdır.
  Titreşimle ilgili herhangi bir belirti (karıncalanma, uyuşma ve beyaz veya mavi parmaklar gibi) hissederseniz, mümkün olan en kısa sürede tıbbi yardım alın.
2. Kullanım sırasında sigara içmeyin. Nikotin, ellere ve parmaklara kan akışını azaltarak titreşimle ilgili yaralanma riskini artırır.
3. Kullanıcı üzerindeki titreşim etkilerini azaltmak için uygun eldivenler giyin.
4. Seçim olduğunda en düşük titreşimli aletleri kullanın.
5. Her iş gününde titreşimsiz dönemler ekleyin.
6. Aleti olabildiğince hafifçe tutun (yine de güvenli kontrolü sağlarken). Aletin işi yapmasına izin verin.
7. Titreşimi azaltmak için aleti bu kılavuzda açıklandığı gibi bakımını yapın. Anormal bir titreşim meydana gelirse, kullanımı derhal durdurun.

Topraklama

YANLIŞ TOPRAKLAMADAN KAYNAKLANAN ELEKTRİK ÇARPMASINI VE ÖLÜMÜ ÖNLEMEK İÇİN:
Prizin uygun şekilde topraklı olup olmadığından emin değilseniz, kalifiye bir elektrikçiye danışın. Şarj cihazıyla birlikte verilen güç kablosu fişini değiştirmeyin. Güç kablosu veya fişi hasarlıysa şarj cihazını kullanmayın. Hasarlıysa, kullanmadan önce bir servis tesisinde onarın. Fiş prize uymuyorsa, kalifiye bir elektrikçiye uygun bir priz taktırın.

Uzatma Kabloları

Not: Uzatma kabloları bu ürünün Şarj Cihazı ile kullanılmamalıdır.

Semboloji

	Çift Yalıtımlı
V	Volt
~	Alternatif Akım
A	Amper
n₀ xxxx/dak.	Yüksüz Devir/Dakika (RPM)
	Göz Yaralanması Riski ile ilgili UYARI işareti. Yan siperlikli ANSI onaylı güvenlik gözlükleri kullanın.
	Kurulumdan ve/veya kullanımdan önce kılavuzu okuyun.
	Yangın Riski ile ilgili UYARI işareti. Şarj Cihazı havalandırma kanallarını kapatmayın. Yalnızca yanmaz yüzeyde şarj edin.
	Elektrik Çarpması Riski ile ilgili UYARI işareti. Şarj Cihazı'nın güç kablosunu uygun prize doğru şekilde bağlayın.
	Patlama Riski ile ilgili UYARI işareti. Pil paketlerini delmeyin, kısa devre yaptırmayın veya açmayın ve hasarlı pil paketlerini şarj etmeyin.
	İşitme Kaybı Riski ile ilgili UYARI işareti. İşitme koruması kullanın.

Özellikler

Battery	Bauer 20 V Li-Ion (ayrı satılır)
No Load Speed	0-450 / 0-1,700 RPM
BPM	0-7,200 / 0-27,200
Chuck Size	1/2"

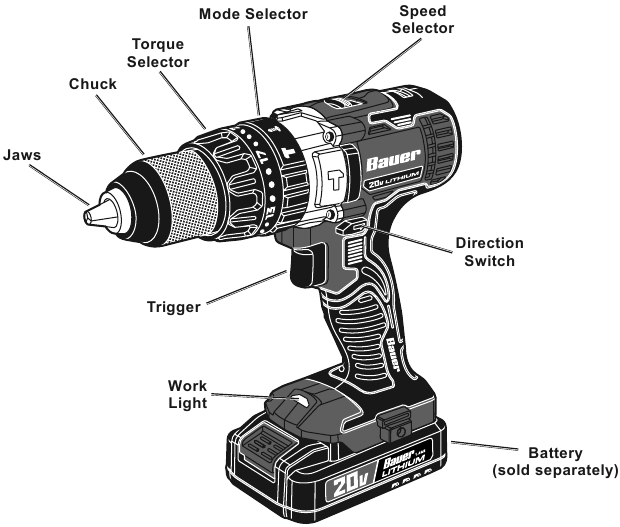

Fonksiyonlar

uyarı Bu ürünün kurulumu veya kullanımı öncesinde, bu kılavuzun başındaki TÜM ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve buradaki alt başlıklar altındaki tüm metinleri okuyun.

Not: Aşağıdaki sayfalarda listelenen parçalarla ilgili ek bilgi için Parça Listesi ve Şemasına bakın.

Çalıştırma Talimatları

Alet Kurulumu

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü uygulamadan önce tetiğin kapalı konumda olduğundan emin olun ve Batarya paketini çıkarın.

Batarya şarj etme

Ambalajından çıkardıktan sonra ve bu aleti kullanmadan önce bataryayı şarj edin. Batarya şarj cihazıyla (ayrı satılır) birlikte verilen talimatları izleyin.

Uç takma

Matkap uçlarını takarken ve çıkarırken koruma sağlamak için ağır hizmet tipi iş eldivenleri giyin.
Matkap uçları kullanım sırasında çok ısınır.
Uç soğuyana kadar matkap uçlarını çıkarmayın.

DİKKAT: Keskin uçlar kullanın. Kör, bükülmüş veya hasar görmüş uçlar matkapta strese neden olur ve/veya kırılır.

Bir elinizle Mandrenin yakasının arkasındaki halkayı tutarken, matkabın ağızları ucun sığabileceği kadar açılana kadar Mandrenin yakasını saat yönünün tersine çevirin.
İş parçası türü için tasarlanmış bir uç kullanın. İstediğiniz matkap, tornavida, cıvata veya somun ucunu Mandren Ağızları arasındaki matkabın içine yerleştirin.

Not: Tek veya çift uçlu uçlara ek olarak, eşleşen soket başlıklarına sahip Hexal şaftlı adaptörler de kullanılabilir.

Uç, Mandren Ağızları arasında ortalanmış şekilde güvenli bir şekilde tutulana kadar Mandreni elle sıkın.

Kemer klipsini takma

Birlikte verilen Vidayı kullanarak Kemer Klipsini Tutamağa takın. Klips her iki tarafa da takılabilir.

Mod Seçimi

Ok istenen modu gösterecek şekilde Mod Seçiciyi döndürün.

Delme Modu - Ahşap ve metalde delme için.
Sürme Modu - Vidaları, cıvataları sürmek ve somunları takmak için.
Darbeli Delme Modu - Duvarcılıkta delme için.

Hız Seçimi

Hız Seçiciyi istenen ayara getirin:

Düşük Hız: 1'i seçin
Yüksek Hız: 2'yi seçin

Tork ayarı

Tork Seçiciyi döndürerek torku ayarlayın.

Vidaları, cıvataları ve somunları sürmek için 1'den 17'ye kadar numaralandırılmış tork ayarlarını kullanın. Mod Seçici ile Sürme Modunu seçin.

Gerekli tork ayarı, sürülen nesneye bağlıdır. Vidalar söz konusu olduğunda, boyutu, uzunluğu ve malzeme türünü göz önünde bulundurun.
Malzemeye bir pilot delik açılmışsa, daha düşük bir tork ayarı gerekecektir.

Güvenlik payı sağlamak için tork ayarını yeterince düşük ayarlayın. Yumuşak malzemelere ilk kez küçük vidalar sürerken çok düşük bir tork ayarı kullanın. Ardından, gerekli uygun kuvvet belirlendikçe ayarı yapın.

Delme için matkap simgesiyle işaretlenmiş ayarı kullanın. Mod Seçici ile Delme Modunu seçin.

İş Parçası ve Çalışma Alanı Kurulumu

Temiz ve iyi aydınlatılmış bir çalışma alanı belirleyin. Çalışma alanı, dikkat dağılmasını ve yaralanmayı önlemek için çocukların veya evcil hayvanların erişimine izin vermemelidir.
Çalışırken hareketi önlemek için gevşek iş parçalarını bir mengene veya kelepçeler (dahil değildir) kullanarak sabitleyin.
Çalışırken tehlike oluşturacak kamu hizmeti hatları gibi nesneler yakınlarda bulunmamalıdır.

Genel Kullanım Talimatları

Tetiği Kilitleyin, ardından tamamen şarj edilmiş bir Batarya Paketini, yerine güvenli bir şekilde oturduğundan emin olarak takın.

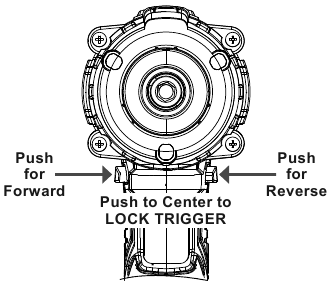

Yön Anahtarını ayarlayın:
İleri: Saat yönünde dönüş için Anahtarı sağ tarafa itin (ok ileriye doğru gösteriyor).
Geri: Saat yönünün tersine dönüş için Anahtarı sol tarafa itin (ok geriye doğru gösteriyor).
Tetik Kilidi: Tetiği kilitlemek için Anahtarı ortaya itin.

Kurulum sırasında, uç değiştirirken veya alet boşta kaldığında Yön Anahtarını orta tetik Kilidi konumuna ayarlayın.

Ucu takın ve Modu, Torku (sürerken), Hızı ve Yönü seçin.

DİKKAT: Mandren dönerken dönüş yönünü değiştirmeyin. Yönü değiştirmeden önce Mandrenin tamamen durmasını bekleyin.

Tetiğe basın. Tetiğe basıldığında Çalışma Işığı yanacak ve Tetik bırakıldıktan birkaç saniye sonra sönecektir.
Bir vidayı veya cıvatayı takarken veya çıkarırken, ucun vidanın veya cıvatanın başlığında kalmasını ve vidanın veya cıvatanın malzemeye diş açmasını veya malzemeden diş açmasını sağlamak için başlangıçta hafif bir basınç uygulayın.
Bir delik açarken, aletin işi yapmasına izin verin, sadece matkabın malzemede deliği açarken takip etmesi için yeterli basınç uygulayın.
Sert, pürüzsüz bir yüzeyde delik açarken, istenen deliği işaretlemek için bir merkez zımbası (dahil değildir) kullanın.
Matkabı kullanmayı bitirdiğinizde, Tetiği bırakın ve Tetiği kilitlemek için Yön Anahtarını ortalayın.
Kazaları önlemek için, kullanımdan sonra aletin Batarya Paketini çıkarın. Temizleyin, ardından aleti çocukların erişemeyeceği bir yerde kapalı alanda saklayın.

Ahşapta Delme

Ahşap delme için yüksek hızlı matkap uçları kullanın. Mod Seçici ile Delme Modunu seçin.
Ucun kaymasını önlemek için ahşap delmeye çok düşük hızda başlayın. Matkap ucu ahşaba girdikçe hızı artırın.
Delikler açarken, deliğin arka tarafında pürüzlü kenarları önlemek için iş parçasının arkasına bir blok veya ahşap yerleştirin.

Metalde Delme

Metal delme için yüksek hızlı matkap uçları kullanın. Mod Seçici ile Delme Modunu seçin.
Ucun kaymasını önlemek için metal delmeye çok düşük hızda başlayın. Ucu aşırı ısıtmadan kesmeye izin vererek hızı ve basıncı koruyun.

Metal yüzeylerde büyük delikler açarken, önce küçük bir matkap ucu kullanın. Ardından daha büyük bir matkap ucuyla bitirin. Delme işlemini iyileştirmek ve uç ömrünü artırmaya yardımcı olmak için ucu yağ ile yağladığınızdan emin olun.

Duvarcılıkta Delme

Duvarcılıkta delme için karbür veya özel uçlar kullanın ve modu Darbeli Delme olarak ayarlayın.
Duvarlarda delik açarken, normal delme ile başlayın ve fayans delindikten sonra Darbeli Delme moduyla devam edin.

Beton Delme ipuçları:

Delik deliğine su eklemeyin.
Delme sırasında uç oluklarını düzenli olarak temizleyin.
Özellikle derin delikler açarken, delme sırasında ucu sık sık delikten çıkarın.
Uç şaftını ve uç tutucuyu yağlayın ve ucun şaft ucunu toz ve kalıntılardan uzak tutun.
Pratik olan en kısa ucu kullanın.
Derin delikler açarken, aşamalar halinde çalışın, deliğin başlangıcı için kısa bir uç kullanın, ardından daha uzun bir uca geçin.

Bakım ve Servis Talimatları

uyarı Bu kılavuzda özel olarak açıklanmayan prosedürler yalnızca kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü uygulamadan önce tetik kolunun kapalı konumda olduğundan emin olun ve Batarya paketini çıkarın.

ALET ARIZASINDAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Hasarlı ekipman kullanmayın. Anormal gürültü veya titreşim meydana gelirse, daha fazla kullanmadan önce sorunu giderin.

Temizleme, Bakım ve Yağlama

HER KULLANIMDAN ÖNCE, Aletin genel durumunu inceleyin. Şunları kontrol edin:
- sızdıran, şişmiş veya çatlamış Batarya Paketi
- gevşek donanım
- hareketli parçaların yanlış hizalanması veya sıkışması
- çatlak veya kırık parçalar
- güvenli çalışmasını etkileyebilecek diğer herhangi bir durum.

KULLANIMDAN SONRA, Aletin dış yüzeylerini temiz bir bezle silin.
Batarya Paketini ayırın ve kısa devre yapmasını önlemek için Batarya Paketini, Şarj Cihazını ve Aleti çocukların erişemeyeceği ve metal nesnelerden (örn. ataşlar, madeni paralar) uzak, kuru, kapalı bir alanda saklayın.

Sorun Giderme

Sorun	Olası Nedenler	Muhtemel Çözümler
Alet Çalışmıyor	Akü Düzeneği düzgün bağlanmamış. Akü Düzeneği düzgün şarj edilmemiş. Akü Düzeneği yanmış. İç hasar veya aşınma. (Örneğin, karbon fırçalar veya tetikleyici.)	Akü Düzeneğini çıkarın, herhangi bir engel olmadığından emin olun, Akü Düzeneğini şekline göre yeniden takın (yalnızca tek bir şekilde takılmalıdır) ve Akü Düzeneği yerine kilitlenene kadar sıkıca bastırın. Şarj cihazının bağlı olduğundan ve düzgün çalıştığından emin olun. Akü Düzeneğinin düzgün şekilde şarj olması için yeterli zaman tanıyın. Eski Akü Düzeneğini uygun şekilde atın veya geri dönüştürün. Akü Düzeneğini değiştirin. Teknisyenin alete servis yapmasını sağlayın.
Alet Yavaş Çalışıyor	Aleti çok hızlı çalışmaya zorlamak. Akü Düzeneği yıpranıyor.	Aletin kendi hızında çalışmasına izin verin. Eski Akü Düzeneğini uygun şekilde atın veya geri dönüştürün. Akü Düzeneğini değiştirin.
Performans Zamanla Azalıyor	Karbon fırçalar aşınmış veya hasar görmüş. Uç kör veya hasar görmüş.	Kalifiye bir teknisyenin fırçaları değiştirmesini sağlayın. Uçları keskin tutun. Gerektiğinde değiştirin.
Aşırı Gürültü veya Tıkırtı	İç hasar veya aşınma. (Örneğin, karbon fırçalar veya yataklar.)	Teknisyenin alete servis yapmasını sağlayın.
Aşırı Isınma	Aleti çok hızlı çalışmaya zorlamak. Uç kör veya hasar görmüş. Motor gövdesi havalandırmaları tıkalı.	Aletin kendi hızında çalışmasına izin verin. Uçları keskin tutun. Gerektiğinde değiştirin. Basınçlı hava kullanarak motordan toz üflerken ANSI onaylı güvenlik gözlükleri ve NIOSH onaylı toz maskesi/solunum cihazı takın.
Aleti teşhis ederken veya servis yaparken tüm güvenlik önlemlerine uyun. Servisten önce Akü düzeneğini ve şarj cihazı güç kaynağını ayırın.

Web sitemizi ziyaret edin: http://www.harborfreight.com
Teknik desteğimize e-posta gönderin: productsupport@harborfreight.com

Teknik sorularınız için lütfen 1-888-866-5797'yi arayın.

Copyright © 2019 by Harbor Freight Tools. Tüm hakları saklıdır. Bu kılavuzun hiçbir bölümü veya burada yer alan herhangi bir çizim, Harbor Freight Tools'un açık yazılı izni olmadan herhangi bir şekilde veya biçimde çoğaltılamaz.
Bu kılavuzdaki diyagramlar orantılı olarak çizilmemiş olabilir. Sürekli iyileştirmeler nedeniyle, gerçek ürün burada açıklanan üründen biraz farklı olabilir.
Montaj ve servis için gerekli aletler dahil olmayabilir.
