SAMSUNG Flip WM75A, WM85A Tez sozlash bo'yicha qo'llanma

Mundarija

*Ushbu mahsulotdan kuniga foydalanish uchun tavsiya etilgan soatlar soni 16 soatdan kam. Agar mahsulot kuniga 16 soatdan ko'proq ishlatilsa, kafolat bekor qilinishi mumkin.

*Rang va ko'rinish mahsulotga qarab farq qilishi mumkin va qo'llanmadagi mazmun ishlashni yaxshilash uchun oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

*Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasini quyidagi Samsung veb-saytidan yuklab oling. http://www.samsung.com/displaysolutions

Komponentlarni tekshirish

  1. Tez sozlash bo'yicha qo'llanma
  2. Kafolat kartasi (ba'zi joylarda mavjud emas)
  3. Normativ qo'llanma
  4. Elektr shnuri
  1. USB kabeli
  2. Sensorli ruchka x 2
  3. Devorga o'rnatish adapteri x 4 (faqat WM75A)

Agar biron bir komponent yetishmasa, mahsulotni sotib olgan sotuvchi bilan bog'laning.

Komponentlar turli joylarda farq qilishi mumkin.

WMA stendi yoki devorga o'rnatish uchun o'rnatish qo'llanmasiga murojaat qiling (ixtiyoriy ravishda sotib olish mumkin).


HDMI va HDMI High-Definition Multimedia Interface atamalari va HDMI logotipi HDMI Licensing Administrator, Inc kompaniyasining Amerika Qo'shma Shtatlari va boshqa mamlakatlardagi savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir.

Qismlar

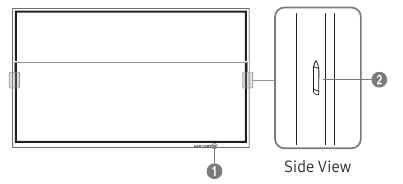

Qismlarga umumiy nuqtai - 1-qism

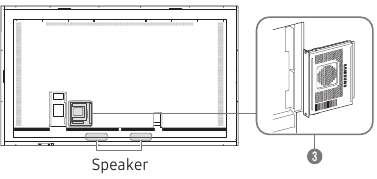

Qismlarga umumiy nuqtai - 2-qism

  1. Quvvat tugmasi va indikatori
    • Mahsulotni o'chirish uchun tugmani bosib turing.
      * Mahsulot yoqilganda quvvat indikatori yonadi.
      * Mahsulot o'chirilganda quvvat indikatori o'chadi.
    • Yozish rejimida ekran saqlagich rejimiga o'tish uchun Quvvat (Power) tugmasini qisqa bosing.
  2. Ruchka magnitli. Uni belgilangan joyga biriktirib saqlang.
  3. OPS korpusini mahsulotga ulang va standart OPS modulini korpusga joylashtiring. OPS korpusi va modulini alohida sotib olishingiz mumkin.

ogohlantirishOPS modulini joylashtirishdan oldin, quvvat manbaini to'liq uzish uchun mahsulotdan quvvat kabelini olib tashlaganingizga ishonch hosil qiling.
*OPS Intel Open Pluggable Specification (Intel Ochiq ulanadigan spetsifikatsiyasi) degan ma'noni anglatadi.
*OPS quvvat manbai: 19 V/3.7 A

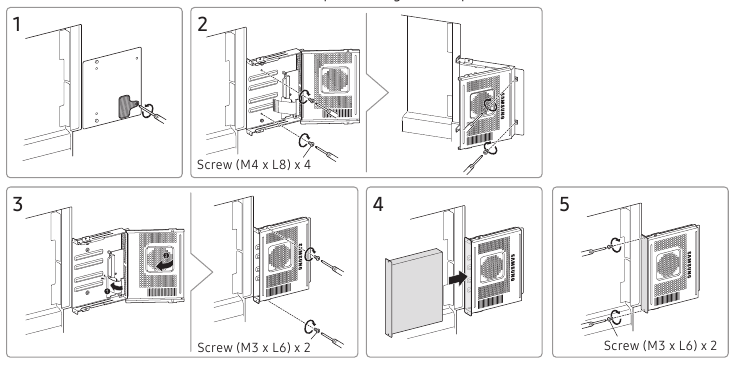

OPS korpusini o'rnatish

(Alohida sotiladi)

OPS korpusini o'rnatish

  • OPS korpusini o'rnatish kerak bo'lganda, mahsulotdan oldin OPS korpusini o'rnatishga ishonch hosil qiling.
  • OPS korpusi va OPS modulini o'rnatishdan oldin, quvvat manbaini to'liq uzish uchun mahsulotdan quvvat kabelini olib tashlaganingizga ishonch hosil qiling. * Ikkita turdagi vintlardan to'g'ri foydalaning.
  • 3-qadamga o'tishdan oldin ulagichdagi stikerni olib tashlang.

Ekran elementlari

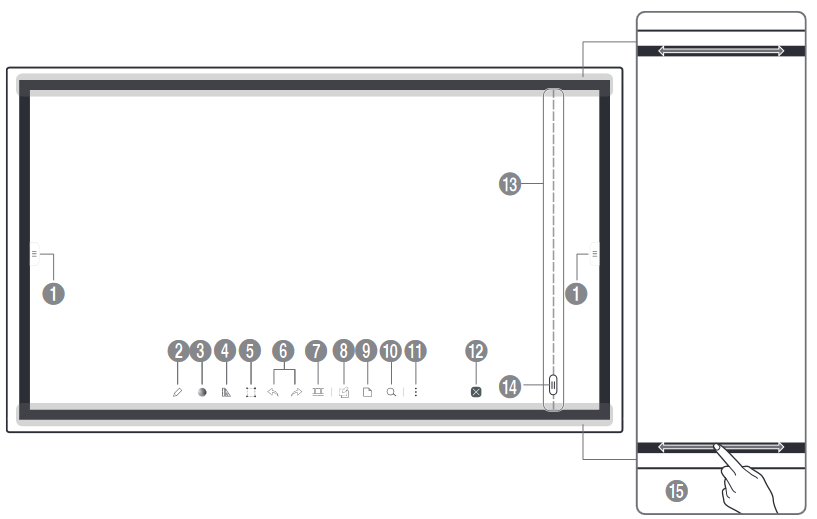

QALAM REJIMI (PEN MODE)
Ekran elementlari - QALAM REJIMI (PEN MODE)

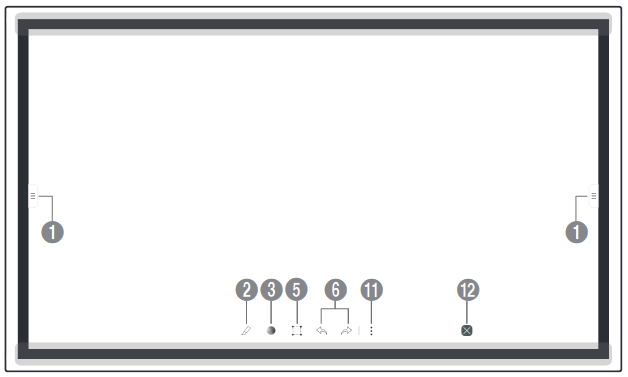

CHO'TKA REJIMI (BRUSH MODE)
Ekran elementlari - CHO'TKA REJIMI (BRUSH MODE)

  1. IMPORT: Mahsulotga ulangan mobil qurilma yoki kompyuter ekranini ko'ring yoki ulangan USB yoki tarmoq diskidan rasmlar kabi ma'lumotlarni import qiling.
    EXPORT: O'z ijodingizni turli usullar bilan baham ko'ring.
  2. Rejimni tanlash uchun bosing. Siz QALAM REJIMI (PEN MODE) yoki CHO'TKA REJIMI (BRUSH MODE) dan tanlashingiz mumkin.
  3. Palitrani ochish uchun bosing. Siz qalam va markerning rangini va qalinligini tanlashingiz mumkin.
  4. Geometrik qurilishlar qilish va o'lchovlar olish uchun matematik vositalardan foydalaning.
  5. Qalam yoki cho'tka kontentini tanlang va tahrirlang / suratga oling / elektron pochta orqali yuboring / chop eting.
  6. Oxirgi harakatni bekor qiling yoki qaytaring.
  • Agar sahifani qo'shish, o'chirish kabi sahifani tahrirlash harakatlari bo'lsa,
  1. Ekran ustida yozish yoki chizish uchun qatlam yarating, uni suratga olingan tasvir sifatida ham saqlash mumkin.
  2. Ko'ruvchi yoki manba ekrani ustidagi alohida qatlam sifatida eslatmalar olish yoki chizish uchun Miniboardni olib tashlang.
  3. Internetda qidirish uchun bosing.
  4. O'ramlar va sozlamalarni boshqaring va o'zgartiring.
  5. Joriy o'ramni yoping va yangi o'ram yarating.
  6. Sahifa chiziqlarini ko'ring.
  7. Sahifalar bo'ylab aylantiring.
  8. Sahifalarni ko'chirish uchun qora maydonni aylantiring.

*CHO'TKA REJIMI (BRUSH MODE)

  • Ekran bilan aloqa qiladigan maydonga qarab qalinlikdagi o'zgarishlar darhol qo'llaniladi. (maks. 5,0 sm)
  • Cho'tkadan foydalanish tavsiya etiladi.
  • CHO'TKA REJIMI (BRUSH MODE) faqat bitta teginishni qo'llab-quvvatlaydi.

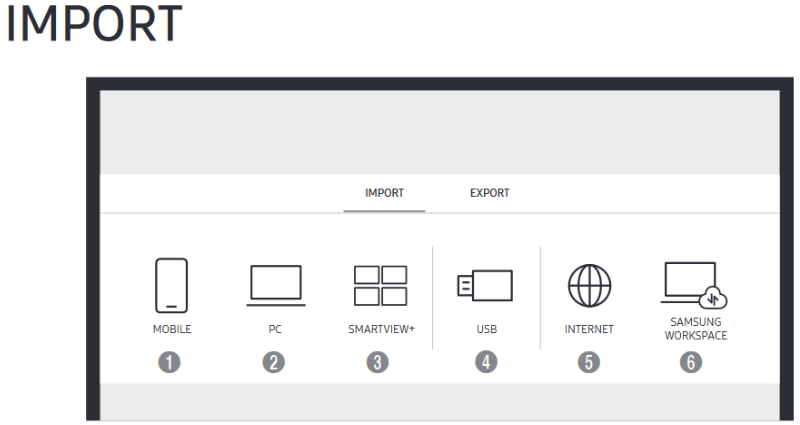

IMPORT
EXPORT

Mahsulotga ulangan mobil qurilma yoki kompyuter ekranini ko'rishingiz yoki ulangan USB yoki tarmoq diskidan rasmlar kabi ma'lumotlarni import qilishingiz mumkin.

• IMPORT/ EXPORT oynasini ochish uchun ekranning chap yoki o'ng tomonidagi tugmasini bosing. Keyin, kerakli qurilmani tanlash uchun IMPORT tugmasini bosing.

  1. Smart View yoki Ekran oynasi (Screen Mirroring) funksiyasidan foydalanib, mobil qurilmadan ekranni ko'rsatadi.
  2. HDMI, DisplayPort, OPS ulanishi yoki Simsiz displey (Wireless Display) orqali import qilingan kompyuter ekraningizni ko'rsatadi.
  3. Kompyuter, mobil yoki planshetingizdan ulashilgan ekranni ko'rsatishingiz mumkin.
  4. USB qurilmasidan videolar, rasmlar, mahalliy FLIP fayllari yoki hujjat fayllarini import qiling.
  5. Kompyuterdan Internetga kirish kabi mahsulotdan Internetga kirish uchun tarmoqqa ulaning.
  6. Ushbu funksiya bilan masofaviy kompyuterga va ish resurslaringizga kiring.

*Mahalliy FLIP formati (.iwb) qurilmadan to'g'ridan-to'g'ri saqlangan va faqat FLIP qurilmalari tomonidan qo'llab-quvvatlanadigan fayllarni anglatadi.

*Qo'llab-quvvatlanadigan video fayl formatlari: avi, mkv, asf, wmv, .mp4, mov, 3gp, vro, mpg, mpeg, ts, tp, trp, flv, vob, svi, m2ts, mts, .webm, .rmvb

*Qo'llab-quvvatlanadigan rasm fayl formatlari: JPG, BMP, PNG, MPO

*Qo'llab-quvvatlanadigan hujjat fayl formatlari: DOC, PPT, PDF, XLS, XLSX

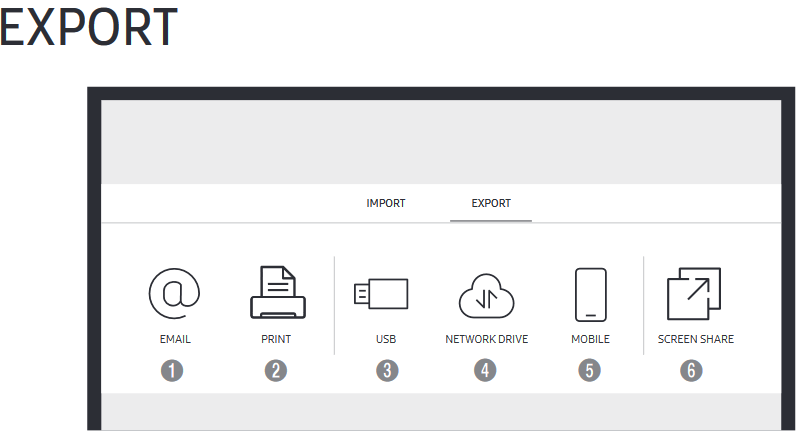

Siz yaratgan o'ramlarni turli usullar bilan eksport qilishingiz mumkin.

  • IMPORT/ EXPORT oynasini ochish uchun ekranning chap yoki o'ng tomonidagi tugmasini bosing. Keyin, kerakli menyuni tanlash uchun EXPORT tugmasini bosing.
  1. Yaratgan o'ramlaringizni elektron pochta orqali yuboring.
  2. Yaratgan o'ramlaringizni chop eting.
  3. Yaratgan o'ramlaringizni ulangan USB qurilmasiga eksport qiling.
  4. Yaratgan o'ramlaringizni ro'yxatdan o'tgan va ulangan tarmoq diskiga eksport qiling.
  5. O'ramni mobil qurilmaga yuboring.
  6. Ekraningizni tanlangan qurilmalar bilan baham ko'ring.

Muammolarni bartaraf etish bo'yicha qo'llanma

Muammolar Yechimlar
HDMI ulanishi ishlatilganda teginish ishlamaydi. Mahsulotdagi TOUCH porti taqdim etilgan USB kabeli yordamida kompyuterdagi USB portiga ulanganligini tekshiring.

Texnik xususiyatlar

Model nomi WM75A WM85A
Panel Hajmi 75 CLASS (74,5 dyuym / 189,3 sm) 85 CLASS (84,5 dyuym / 214,7 sm)
Displey maydoni 1650,24 mm (H) x 928,26 mm (V) 1872,0 mm (H) x 1053,0 mm (V)
Quvvat manbai AC100-240V~ 50/60Hz
Standart kuchlanish turli mamlakatlarda farq qilishi mumkinligi sababli, mahsulotning orqa tomonidagi yorliqqa qarang.
Atrof-muhitni hisobga olish Ishlash Harorat: 0°C – 40°C (32°F – 104°F) Namlik: 10% – 80%, kondensatsiz
Saqlash Harorat: -20°C – 45°C (-4°F – 113°F) Namlik: 5% – 95%, kondensatsiz

*Bu A sinfidagi mahsulot. Uy sharoitida ushbu mahsulot radio shovqinini keltirib chiqarishi mumkin, bunda foydalanuvchidan tegishli choralarni ko'rish talab qilinishi mumkin.

*Qurilmaning batafsil texnik xususiyatlari uchun Samsung veb-saytiga tashrif buyuring.

*LAN kabelini ulash:
Ulanish uchun Cat7(*STP turi) kabelidan foydalaning.(10/100 Mbps) (*Ekrangan burama juftlik)

* TASHQI (USB 2.0, USB 3.0) uchun 100 Vt dan kam quvvatni qo'llab-quvvatlaydigan USB terminalini ulang.

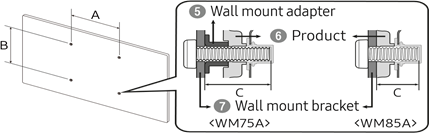

Devorga o'rnatish to'plamining texnik xususiyatlari

  1. Model nomi
  1. VESA vint teshigi texnik xususiyatlari (A * B)
    millimetrda
 C (mm)
  1. Standart vint
  1. Miqdori
WM75A 400 x 400 43 - 45 M8 4
WM85A 600 x 400 36 - 38

SAMSUNG BUTUN JAHON BILAN BOG'LANING
Veb-sayt: http://www.samsung.com

Mamlakat/Hudud Mijozlarga xizmat ko'rsatish markazi
GERMANY (GERMANIYA) 06196 77 555 77
GREECE (GRESIYA) 80111-SAMSUNG (80111 726 7864) faqat statsionar telefondan
(+30) 210 6897691 mobil va statsionar telefondan
HUNGARY (VENGRIYA) 0680SAMSUNG (0680-726-7864)
IRELAND (EIRE) (IRLANDIYA) 0818 717100
ITALIA (ITALIYA) 800-SAMSUNG (800.7267864)
KOSOVO (KOSOVA) 038 40 30 90
LATVIA (LATVIYA) 8000-7267
LITHUANIA (LITVA) 8-800-77777
LUXEMBURG (LYUKSEMBURG) 261 03 710
MONTENEGRO (CHERNOGORIYA) 020 405 888
NETHERLANDS (NIDERLANDIYA) 088 90 90 100
NORTH MACEDONIA (SHIMOLIY MAKEDONIYA) 023 207 777
NORWAY (NORVEGIYA) 21629099
Mamlakat/Hudud Mijozlarga xizmat ko'rsatish markazi
POLAND (POLSHA) 801-172-678* lub +48 22 607-93-33*
* (operator tarifiga muvofiq to'lov)
PORTUGAL (PORTUGALIYA) 210 608 098
Chamada para a rede fixa nacional Dias úteis das 9h às 20h
ROMANIA (RUMINIYA) 0800872678 - Apel gratuit
*8000 - Apel tarifat în reţea
SERBIA (SERBIYA) 011 321 6899
SLOVAKIA (SLOVAKIYA) 0800 - SAMSUNG (0800-726 786)
SLOVENIA (SLOVENIYA) 080 697 267 (brezplačna številka)
SPAIN (ISPANIA) 91 175 00 15
SWEDEN (SHVETSIYA) 0771-400 300
SWITZERLAND (SHVEYTSARIYA) 0800 726 786
TÜRKİYE (TURKIYA) 444 77 11
UK (Buyuk Britaniya) 0333 000 0333
