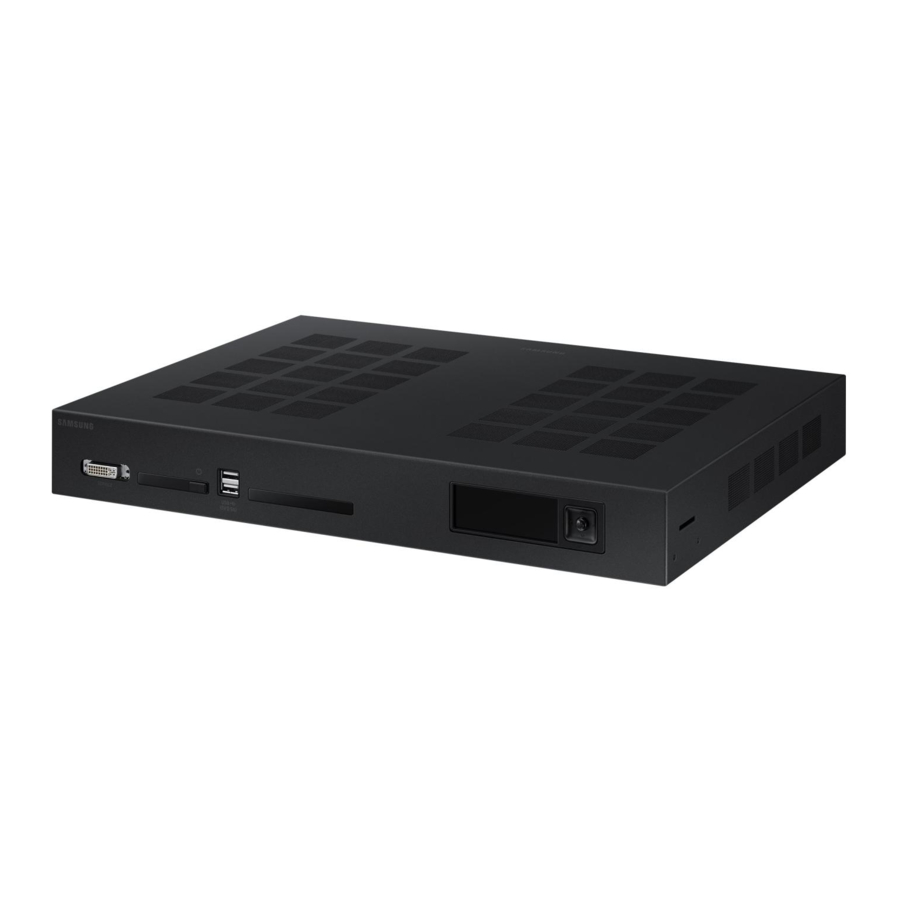

Samsung SNOW-AAE, SBB-SNOWAAEX** Oddiy Foydalanuvchi Qo'llanmasi

Komponentlarni tekshirish

1. Oddiy Foydalanuvchi Qo'llanmasi
2. Kafolat kartasi (Ba'zi joylarda mavjud emas)
3. Elektr shnuri
4. Batareyalar (AAA x 2) (Ba'zi joylarda mavjud emas)
5. Masofadan boshqarish pulti
6. RS232C adapteri
7. AC/DC adapteri
8. OCM kabeli x 4
9. Sensor
10. Module RX x 2
11. Bluetooth/Wi-Fi moduli
12. Bluetooth/Wi-Fi modulining kabeli
13. Rack korpusini o'rnatish uchun qavs x 2
14. Vida (M4 x L8) x 4
15. Vida (M5 x L12) x 4
16. USB Type-C kabeli x 2
17. Module TX Agar biron bir komponent yetishmasa, mahsulotni sotib olgan sotuvchi bilan bog'laning.

Interfeys Jins Kartasi (I/G Card)

1. OCM kabeli yordamida oxirgi kabinetdagi DATA portiga ulanadi.
2. OCM kabeli yordamida birinchi kabinetdagi DATA portiga ulanadi.
3. Bluetooth/Wi-Fi modulining kabeli yordamida Bluetooth/Wi-Fi moduliga ulanadi.
4. ECO SENSOR portiga tashqi yorug'lik sensorini ulaydi.
5. I/G kartasi uchun optik RX modulini ulagandan so'ng, optik kabelni ONE CONNECT (Group 1, Group 2, Group 3, Group 4, Group 5, Group 6, Group 7, Group 8) portiga ulash uchun foydalaning.
   * "Qurilmalarni ulash va ishlatish" bo'limidagi "Optik kabelni ulash" ga qarang * Optik kabel taqdim etilmaydi.

BRIDGE BOX

1. Bluetooth/Wi-Fi modulining kabeli yordamida Bluetooth/Wi-Fi moduliga ulanadi.
2. Birinchi kabinetdagi BLUETOOTH / WI-FI portiga yopiq 24 Pin System Cable yordamida ulanadi.
3. SNOW-AAE dagi HDBT portiga LAN kabeli yordamida ulanadi.

O'rnatishdan oldin

O'rnatish bo'yicha ehtiyot choralari

• Ushbu qurilmani umumiy iste'mol muhiti sharoitlarida emas, balki 19 dyuymli rack korpusiga o'rnatish tavsiya etiladi.
• Rack ichidagi atrof-muhit harorati 35°C dan oshmasligiga ishonch hosil qiling.
• Agar bir nechta S-Box o'rnatilsa, har bir S-Box ustidagi ventilyatsiya teshigi to'sib qo'yilmasligi uchun S-Boxlar orasida kamida 1U (taxminan 44,45 mm) bo'sh joy bo'lishini ta'minlang.
• Ventilyatsiya teshigi yuqoriga qaraganligiga ishonch hosil qiling. Qurilmani portret yo'nalishida yoki teskari o'rnatmang.
• Qurilma qizib ketmasligi uchun ustidagi ventilyatsiya teshigi to'sib qo'yilmaganligiga ishonch hosil qiling.
• Ehtiyot bo'ling, qurilmaning ustidagi ventilyatsiya teshigiga hech qanday begona modda kirmasin.
• Agar qurilma devorga yaqin o'rnatilsa, yaxshi shamollatishni ta'minlash uchun devor va qurilmaning to'rt tomoni orasida kamida 10 mm bo'sh joy bo'lishiga ishonch hosil qiling.
• Kabellarni ulash uchun kirishni ta'minlash uchun devor va qurilmaning orqa portlari orasida kamida 50 mm bo'sh joy bo'lishiga ishonch hosil qiling.

S-Boxni Rack Korpusiga O'rnatish

1. Qavslarni S-Box asosiy blokining ikkala tomoniga mahkamlang.

2. S-Boxni rack korpusiga mahkamlang.


* Rack korpusining o'lchamiga mos keladigan tegishli vintlardan foydalaning.
* Yuqoridagi rack haqida ko'proq ma'lumot olish uchun Samsung yoki tizim integratoringizga murojaat qiling.

Qurilmalarni ulash va ishlatish

Kompyuterga ulanish

Video qurilmaga ulanish

LAN kabelini ulash

CAT 6 (*STP turi) yoki undan yuqori kabeldan foydalaning.

• STP: Shielded Twisted Pair (Himoyalangan burama juftlik)
• DHCP funksiyasini qo'llab-quvvatlaydigan HUB yoki routerga ulaning.

Optik kabelni ulash

Old tomoni

1. Xizmat ko'rsatuvchi texnik xodimlar uchun mo'ljallangan.
   • Ushbu port faqat xizmat ko'rsatish uchun mo'ljallangan va foydalanuvchi funksiyasiga ega emas. Ushbu portga kabel ulamang.
2. Mahsulotni yoqing yoki o'chiring.
3. USB xotira qurilmasiga ulaning.
4. Old Info LCD Display (Old ma'lumot LCD displeyi) Jog tugmasi yordamida mahsulot holatini ko'rishingiz va sozlamalarni konfiguratsiya qilishingiz mumkin.

Orqa tomoni

1. AC/DC adapteriga ulanadi.
2. Xizmat ko'rsatish maqsadlarida foydalaniladi.
3. Optik (raqamli) kabel yordamida audio qurilmaga ulanadi.
4. HDMI kabeli yoki HDMI-DVI kabeli yordamida manba qurilmasiga ulanadi.
5. DP kabeli yordamida kompyuterga ulanadi. 6 LAN kabeli yordamida BRIDGE BOX dagi HDBT IN portiga ulanadi.
6. LAN kabeli yordamida tarmoqqa ulanadi. (10/100 Mbps)
7. LC tolali kabel yordamida kabinetga ulanadi.

Muammolarni bartaraf etish bo'yicha qo'llanma

Texnik xususiyatlar

• Ushbu qurilma B sinfidagi raqamli apparatdir.
• Qurilmaning batafsil texnik xususiyatlari uchun Samsung veb-saytiga tashrif buyuring.
• IW, IF seriyali kabinetlarni qo'llab-quvvatlashni ta'minlash uchun eng so'nggi dasturiy ta'minotga yangilang.
