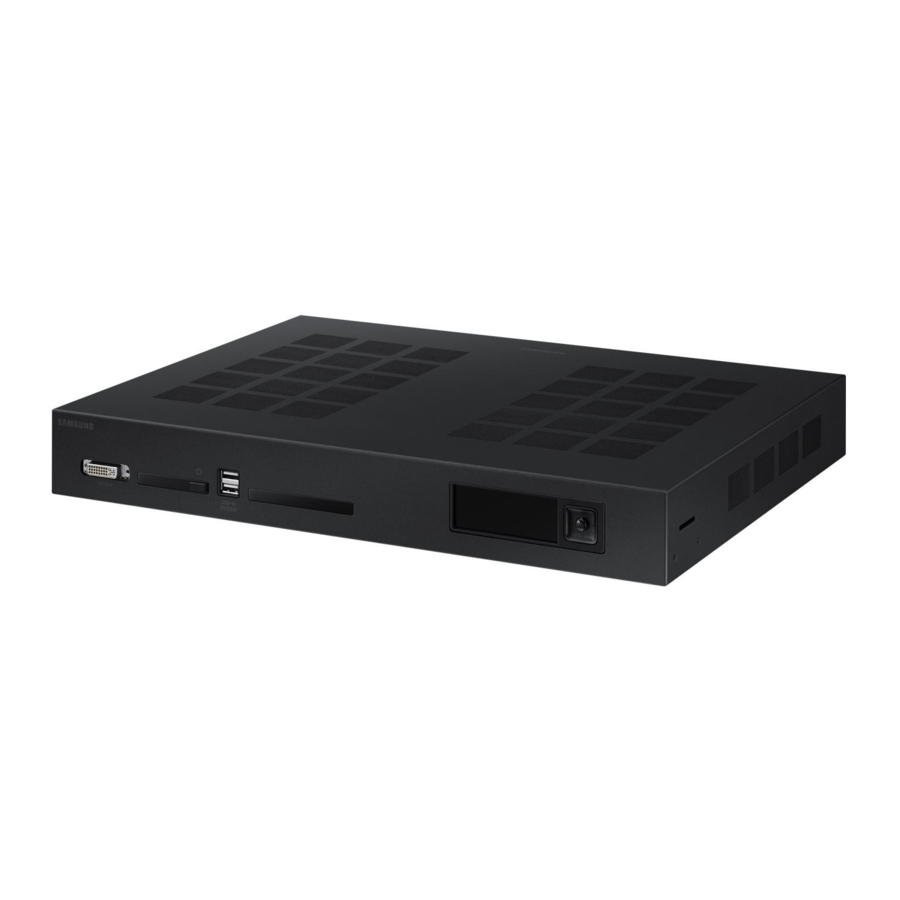

Samsung SNOW-AAE, SBB-SNOWAAEX** Enkel brukerhåndbok

Kontrollere komponentene

1. Enkel brukerhåndbok
2. Garantikort (Ikke tilgjengelig på enkelte steder)
3. Strømledning
4. Batterier (AAA x 2) (Ikke tilgjengelig på enkelte steder)
5. Fjernkontroll
6. RS232C-adapter
7. AC/DC-adapter
8. OCM-kabel x 4
9. Sensor
10. Modul RX x 2
11. Bluetooth/Wi-Fi-modul
12. Bluetooth/Wi-Fi-modulkabel
13. Monteringsbrakett for rackkabinett x 2
14. Skrue (M4 x L8) x 4
15. Skrue (M5 x L12) x 4
16. USB Type-C-kabel x 2
17. Modul TX Kontakt leverandøren der du kjøpte produktet hvis noen komponenter mangler.

Grensesnitt Gender Card (I/G-kort)

1. Kobles til DATA -porten på det siste kabinettet ved hjelp av en OCM-kabel.
2. Kobles til DATA -porten på det første kabinettet ved hjelp av en OCM-kabel.
3. Kobles til Bluetooth/Wi-Fi-modulen ved hjelp av Bluetooth/Wi-Fi-modulkabelen.
4. Kobler en ekstern omgivelseslyssensor til ECO SENSOR-porten.
5. Brukes til å koble den optiske kabelen til ONE CONNECT-porten (Gruppe 1, Gruppe 2, Gruppe 3, Gruppe 4, Gruppe 5, Gruppe 6, Gruppe 7, Gruppe 8) etter at du har koblet den optiske RX-modulen for I/G-kortet.
   * Se "Koble til en optisk kabel" i "Koble til og bruke enheter" * Den optiske kabelen følger ikke med.

BRIDGE BOX

1. Kobles til Bluetooth/Wi-Fi-modulen ved hjelp av Bluetooth/Wi-Fi-modulkabelen.
2. Kobles til BLUETOOTH / WI-FI-porten på det første kabinettet ved hjelp av den vedlagte 24-pinners systemkabelen.
3. Kobles til HDBT -porten på SNOW-AAE ved hjelp av en LAN-kabel.

Før installasjon

Forholdsregler for installasjon

• Det anbefales at denne enheten installeres i et 19-tommers rackkabinett, i stedet for under generelle forbrukermiljøforhold.
• Sørg for at omgivelsestemperaturen inne i racket ikke overstiger 35 °C.
• Hvis du installerer mer enn én S-Box, må du sørge for at det er et mellomrom på minst 1U (ca. 44,45 mm) mellom S-boksene for å hindre at ventilen på toppen av hver S-Box blokkeres.
• Sørg for at ventilen vender oppover. IKKE installer enheten i stående retning eller opp ned.
• Sørg for at ventilen på toppen ikke er blokkert for å hindre at enheten overopphetes.
• Vær forsiktig for å sikre at det ikke kommer fremmedlegemer inn i ventilen på toppen av enheten.
• Hvis du installerer enheten nær en vegg, må du sørge for at det er et mellomrom på minst 10 mm mellom veggen og de fire sidene av enheten for å sikre god ventilasjon.
• Sørg for at det er et mellomrom på minst 50 mm mellom veggen og de bakre portene på enheten for å få tilgang til tilkobling av kabler.

Installere S-Box på rackkabinett

1. Fest brakettene på begge sider av S-Box-hovedenheten.

2. Fest S-Box til rackkabinettet.


* Bruk passende skruer som er kompatible med rackkabinettstørrelsen.
* For mer informasjon om det foregående racket, kan du kontakte Samsung eller systemintegratoren din.

Koble til og bruke enheter

Koble til en PC

Koble til en videoenhet

Koble til LAN-kabelen

Bruk en kabel av CAT 6 (*STP-type) eller høyere.

• STP: Shielded Twisted Pair (skjermet tvunnet par)
• Koble til en HUB eller ruter som støtter DHCP-funksjonen.

Koble til en optisk kabel

Forside

1. Dedikert til serviceteknikere.
   • Denne porten er kun for service og har ingen brukerfunksjon. Ikke koble en kabel til denne porten.
2. Slå produktet på eller av.
3. Koble til en USB-minneenhet.
4. Front Info LCD Display Ved hjelp av joggeknappen kan du se produktstatus og konfigurere innstillingene.

Bakside

1. Kobles til AC/DC-adapteren.
2. Brukes til serviceformål.
3. Kobles til en lydenhet ved hjelp av den optiske (digitale) kabelen.
4. Kobles til en kildeenhet ved hjelp av en HDMI-kabel eller HDMI-DVI-kabel.
5. Kobles til en PC ved hjelp av en DP-kabel. 6 Kobles til HDBT IN-porten på BRIDGE BOX ved hjelp av en LAN-kabel.
6. Koble til et nettverk ved hjelp av LAN-kabelen. (10/100 Mbps)
7. Kobles til et kabinett ved hjelp av en LC-fiberkabel.

Feilsøkingsveiledning

Spesifikasjoner

• Denne enheten er et digitalt apparat i klasse B.
• For detaljerte enhetsspesifikasjoner, besøk Samsung-nettstedet.
• Oppdater til den nyeste programvaren for å sikre støtte for IW, IF-seriens kabinetter.
