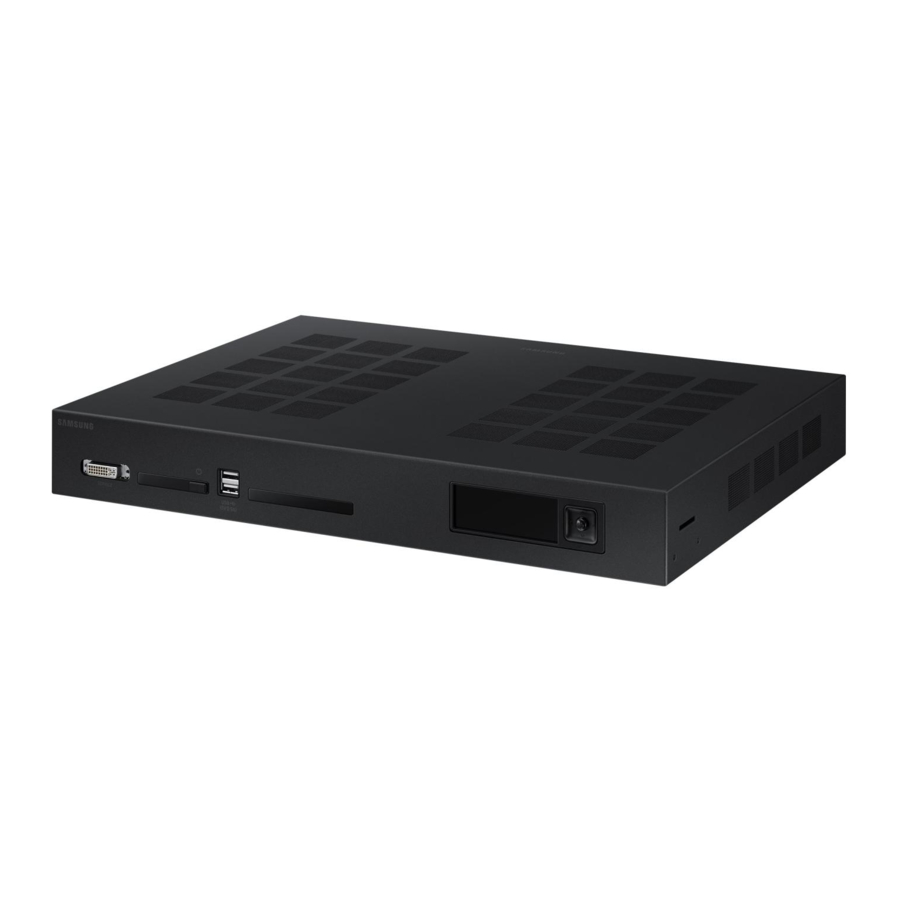

Guía de usuario sencilla de Samsung SNOW-AAE, SBB-SNOWAAEX**

Comprobación de los componentes

1. Guía de usuario sencilla
2. Tarjeta de garantía (no disponible en algunas ubicaciones)
3. Cable de alimentación
4. Pilas (AAA x 2) (no disponible en algunas ubicaciones)
5. Control remoto
6. Adaptador RS232C
7. Adaptador de CA/CC
8. Cable OCM x 4
9. Sensor
10. Módulo RX x 2
11. Módulo Bluetooth/Wi-Fi
12. Cable del módulo Bluetooth/Wi-Fi
13. Soporte de montaje en rack x 2
14. Tornillo (M4 x L8) x 4
15. Tornillo (M5 x L12) x 4
16. Cable USB Type-C x 2
17. Módulo TX Póngase en contacto con el proveedor donde compró el producto si faltan componentes.

Tarjeta de género de interfaz (I/G Card)

1. Se conecta al puerto DATA en el último gabinete mediante un cable OCM.
2. Se conecta al puerto DATA en el primer gabinete mediante un cable OCM.
3. Se conecta al módulo Bluetooth/Wi-Fi mediante el cable del módulo Bluetooth/Wi-Fi.
4. Conecta un sensor de luz ambiental externo al puerto ECO SENSOR.
5. Se utiliza para conectar el cable óptico con el puerto ONE CONNECT (Grupo 1, Grupo 2, Grupo 3, Grupo 4, Grupo 5, Grupo 6, Grupo 7, Grupo 8) después de conectar el módulo RX óptico para la tarjeta I/G.
   * Consulte "Conexión de un cable óptico" en "Conexión y uso de dispositivos" * El cable óptico no se proporciona.

BRIDGE BOX

1. Se conecta al módulo Bluetooth/Wi-Fi mediante el cable del módulo Bluetooth/Wi-Fi.
2. Se conecta al puerto BLUETOOTH / WI-FI en el primer gabinete mediante el cable del sistema de 24 pines adjunto.
3. Se conecta al puerto HDBT en el SNOW-AAE mediante un cable LAN.

Antes de la instalación

Precauciones para la instalación

• Se recomienda que este dispositivo se instale en un rack de 19 pulgadas, en lugar de en condiciones ambientales de consumo general.
• Asegúrese de que la temperatura ambiente dentro del rack no supere los 35 °C.
• Si instala más de una S-Box, asegúrese de que haya un espacio de al menos 1U (aproximadamente 44,45 mm) entre las S-Boxes para evitar que se bloquee la ventilación en la parte superior de cada S-Box.
• Asegúrese de que la ventilación esté orientada hacia arriba. NO instale el dispositivo en orientación vertical o boca abajo.
• Asegúrese de que la ventilación en la parte superior no esté bloqueada para evitar que el dispositivo se sobrecaliente.
• Tenga cuidado de asegurarse de que no entre material extraño en la ventilación en la parte superior del dispositivo.
• Si instala el dispositivo cerca de una pared, asegúrese de que haya un espacio de al menos 10 mm entre la pared y los cuatro lados del dispositivo para garantizar una buena ventilación.
• Asegúrese de que haya un espacio de al menos 50 mm entre la pared y los puertos traseros del dispositivo para acceder a la conexión de los cables.

Instalación de la S-Box en el rack

1. Fije los soportes a ambos lados de la unidad principal de la S-Box.

2. Fije la S-Box al rack.


* Utilice tornillos adecuados que sean compatibles con el tamaño del rack.
* Para obtener más información sobre el rack anterior, póngase en contacto con Samsung o con su integrador de sistemas.

Conexión y uso de dispositivos

Conexión a una PC

Conexión a un dispositivo de video

Conexión del cable LAN

Utilice un cable de CAT 6 (tipo *STP) o superior.

• STP: Par trenzado blindado
• Conéctese a un HUB o enrutador que admita la función DHCP.

Conexión de un cable óptico

Lado frontal

1. Dedicado a los técnicos de servicio.
   • Este puerto es solo para servicio y no tiene función de usuario. No conecte un cable a este puerto.
2. Enciende o apaga el producto.
3. Conéctese a un dispositivo de memoria USB.
4. Pantalla LCD de información frontal Con el botón de desplazamiento, puede ver el estado del producto y configurar los ajustes.

Lado inverso

1. Se conecta al adaptador de CA/CC.
2. Se utiliza para fines de servicio.
3. Se conecta a un dispositivo de audio mediante el cable óptico (digital).
4. Se conecta a un dispositivo fuente mediante un cable HDMI o un cable HDMI-DVI.
5. Se conecta a una PC mediante un cable DP. 6 Se conecta al puerto HDBT IN en la BRIDGE BOX mediante un cable LAN.
6. Conéctese a una red mediante el cable LAN. (10/100 Mbps)
7. Se conecta a un gabinete mediante un cable de fibra LC.

Guía de solución de problemas

Especificaciones

• Este dispositivo es un aparato digital de Clase B.
• Para obtener especificaciones detalladas del dispositivo, visite el sitio web de Samsung.
• Actualice al software más reciente para garantizar la compatibilidad con los gabinetes de las series IW, IF.
