Samsung DB10D - Guía de configuración rápida de la pantalla LCD

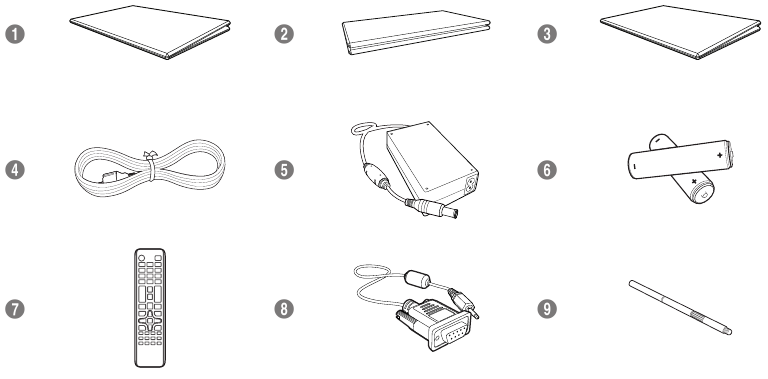

Comprobación de los componentes
- Guía de configuración rápida
- Tarjeta de garantía (No disponible en algunas ubicaciones)
- Guía regulatoria
- Cable de alimentación
- Adaptador de corriente DC
- Baterías (No disponible en algunas ubicaciones)
- Control remoto
- Cable RS232C-Stereo
- STAND-BAR

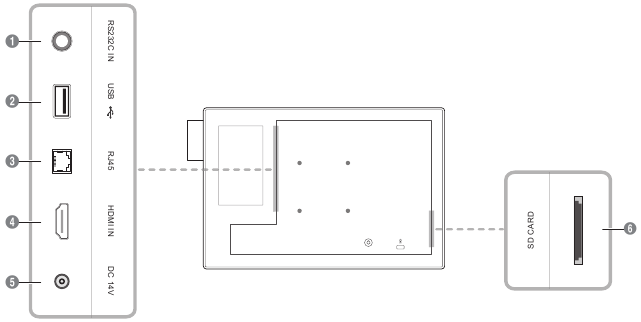

Lado inverso
- Se conecta a MDC mediante un cable RS232C-Stereo.
- Se conecta a un dispositivo de memoria USB.
- Se conecta a MDC mediante un cable LAN.
- Se conecta a un dispositivo fuente mediante un cable HDMI.
- Se conecta al adaptador de corriente DC.
- Se conecta a una tarjeta de memoria SD.

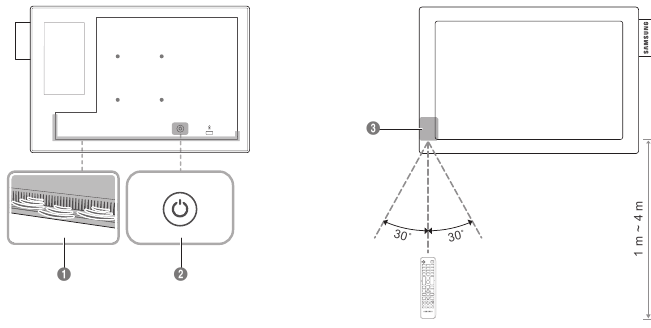

Panel de control
- Altavoz
- Utilice este botón para encender y apagar la pantalla (Display on and off).
- Sensor remoto
Presione un botón en el control remoto apuntando al sensor en la parte frontal del producto para realizar la función correspondiente.- El uso de otros dispositivos de visualización en el mismo espacio que el control remoto de este producto puede causar que los otros dispositivos de visualización se controlen inadvertidamente.

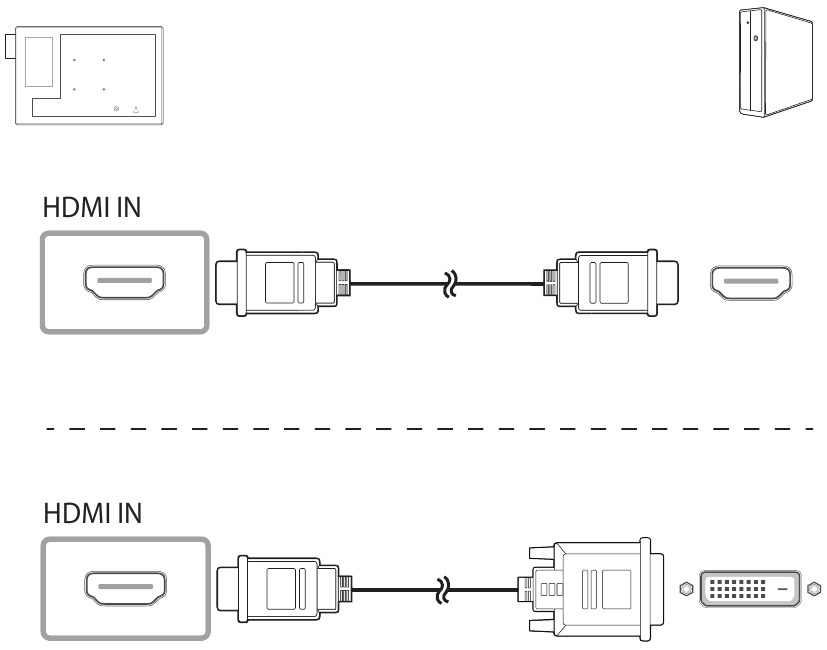

Conexión a una PC
No conecte el cable de alimentación antes de conectar todos los demás cables.
Asegúrese de conectar primero un dispositivo fuente antes de conectar el cable de alimentación.

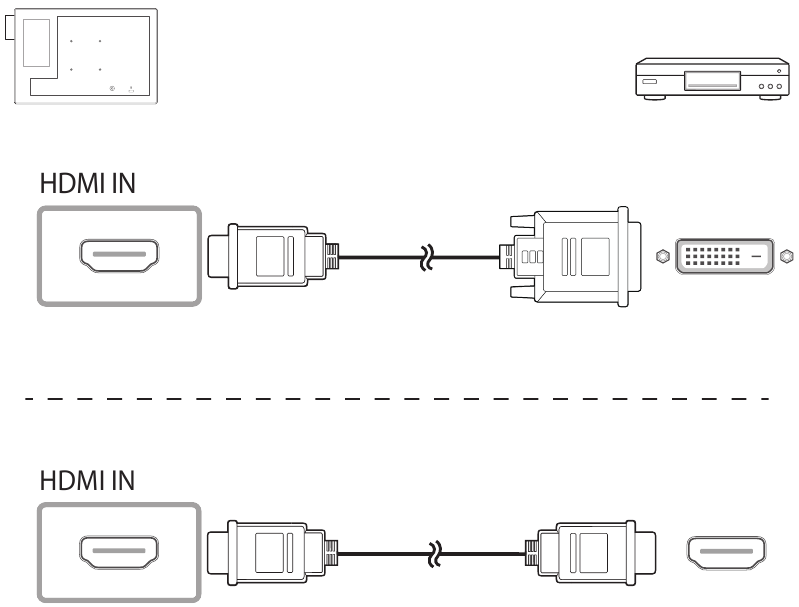

Conexión a un dispositivo de video

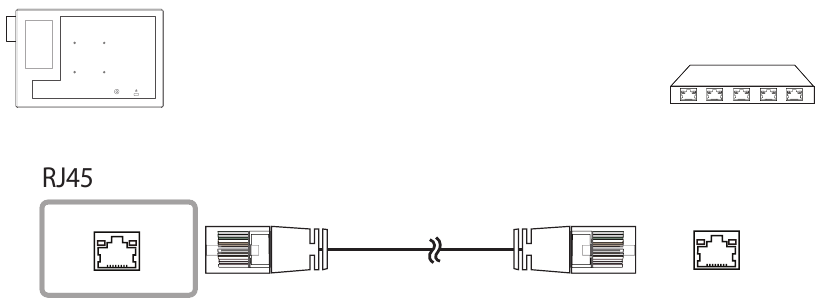

Conexión del cable LAN
Utilice un cable Cat7 (*STP Type) para la conexión.
*Par trenzado blindado (Shielded Twist Pair)

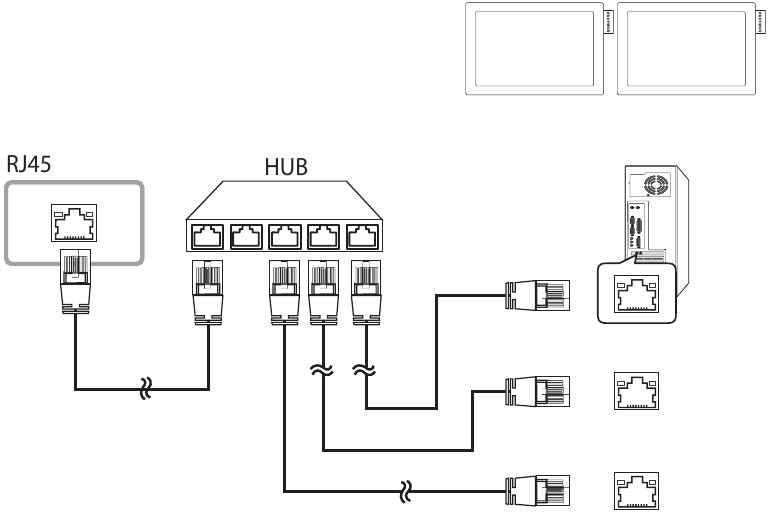

Conexión a MDC
Para obtener detalles sobre cómo usar el programa MDC, consulte la Ayuda después de instalar el programa.
El programa MDC está disponible en el sitio web.
Especificaciones
| Nombre del modelo | DB10D | |
| Panel | Tamaño | 25 cm |
| Área de visualización | 21.7 cm (H) x 13.56 cm (V) | |
| Dimensiones (An x Al x Pr) | 24.68 x 16.52 x 2.49 cm | |
| Peso | 0.6 kg | |
| Sincronización | Frecuencia horizontal | 30 ~ 81 kHz |
| Frecuencia vertical | 48 ~ 75 Hz | |
| Resolución | Resolución óptima | 1280 x 800 @ 60 Hz |
| Resolución máxima | 1920 x 1080 @ 60 Hz | |
| Reloj de píxeles máximo | 148.5 MHz (Analógico, Digital) | |
| Fuente de alimentación | AC 100 a 240 VAC, 60 / 50 Hz ± 3 Hz Consulte la etiqueta en la parte posterior del producto, ya que el voltaje estándar puede variar en diferentes países. | |
| Consideraciones ambientales | Funcionamiento | Temperatura: 0°C ~ 40°C (32°F ~ 104°F) Humedad: 10% ~ 80%, sin condensación |
| Almacenamiento | Temperatura: -20°C ~ 45°C (-4°F ~ 113°F) Humedad: 5% ~ 95%, sin condensación | |
- Plug-and-Play
Este monitor se puede instalar y utilizar con cualquier sistema compatible con Plug-and-Play.
El intercambio de datos bidireccional entre el monitor y el sistema de la PC optimiza la configuración del monitor.
La instalación del monitor se realiza automáticamente. Sin embargo, puede personalizar la configuración de instalación si lo desea. - Debido a la naturaleza de la fabricación de este producto, aproximadamente 1 píxel por millón (1ppm) puede aparecer más brillante u oscuro en el panel. Esto no afecta el rendimiento del producto.
- Este dispositivo es un aparato digital de Clase A.
(Solo para India)
Este producto cumple con RoHS.
Para obtener más información sobre la eliminación segura y el reciclaje, visite nuestro sitio web www.samsung.com/in o póngase en contacto con nuestra
Números de línea de ayuda -1800 40 SAMSUNG (1800 40 7267864) (Línea gratuita) / 1800 5 SAMSUNG (1800 5 7267864) (Línea gratuita)
PowerSaver
| PowerSaver | Operación normal | Modo de ahorro de energía (Señal SOG: No es compatible con el modo DPM) | Apagado | ||
| Clasificación | Típico | Máximo | |||
| Consumo de energía | 17 W | 18 W | 18.7 W | 0.5 W | 0.5 W |
- El nivel de consumo de energía mostrado puede variar en diferentes condiciones de funcionamiento o cuando se cambian los ajustes.
- SOG (Sync On Green) no es compatible.
- Para reducir el consumo de energía a 0, desconecte el cable de alimentación.
Desconecte el cable de alimentación si no va a utilizar el producto durante un período prolongado (durante las vacaciones, etc.).
Guía de solución de problemas
| Problemas | Soluciones |
| La pantalla sigue encendiéndose y apagándose. | Compruebe la conexión del cable entre el producto y la PC, y asegúrese de que la conexión sea segura. |
| Aparece Sin señal en la pantalla. | Compruebe que el producto esté conectado correctamente con un cable. |
| Compruebe que el dispositivo conectado al producto esté encendido. | |
| Aparece Modo no óptimo. | Este mensaje se muestra cuando una señal de la tarjeta gráfica excede la resolución y frecuencia máximas del producto. |
| Consulte la Tabla de modo de señal estándar y establezca la resolución y frecuencia máximas de acuerdo con las especificaciones del producto. | |
| Las imágenes en la pantalla se ven distorsionadas. | Compruebe la conexión del cable al producto. |
| La pantalla no está clara. La pantalla está borrosa. | Ajuste Grueso (Coarse) y Fino (Fine). |
| Retire cualquier accesorio (cable de extensión de video, etc.) e inténtelo de nuevo. | |
| Establezca la resolución y la frecuencia al nivel recomendado. | |
| La pantalla aparece inestable y temblorosa. | Compruebe que la resolución y la frecuencia de la PC y la tarjeta gráfica estén establecidas dentro de un rango compatible con el producto. Luego, cambie la configuración de la pantalla si es necesario consultando la Información adicional en el menú del producto y la Tabla de modo de señal estándar. |
| Hay sombras o imágenes fantasma que quedan en la pantalla. | |
| La pantalla está demasiado brillante. La pantalla está demasiado oscura. | Ajuste Brillo (Brightness) y Contraste (Contrast). |
| El color de la pantalla es inconsistente. | Vaya a Imagen (Picture) y ajuste la configuración de Espacio de color (Colour Space). |
| El blanco no se ve realmente blanco. | Vaya a Imagen y ajuste la configuración de Balance de blancos (White Balance). |
| No hay sonido. | Compruebe el volumen. |
| El volumen es demasiado bajo. | Ajuste el volumen. |
| Si el volumen sigue siendo bajo después de subirlo al nivel máximo, ajuste el volumen en la tarjeta de sonido de su PC o programa de software. | |
| El control remoto no funciona. | Asegúrese de que las baterías estén colocadas correctamente (+/-). |
| Compruebe si las baterías están descargadas. | |
| Compruebe si hay un fallo de alimentación. | |
| Asegúrese de que el cable de alimentación esté conectado. | |
| Compruebe si hay alguna iluminación especial o letreros de neón encendidos en las cercanías. |
Póngase en contacto con SAMSUNG WORLD WIDE
Sitio web: www.samsung.com/displaysolutions
- Descargue el manual del usuario del sitio web para obtener más detalles.
| País/Área | Centro de atención al cliente |
| AUSTRALIA | 1300 362 603 |
| BANGLADESH | 09612300300 08000300300 (Línea gratuita) |
| CAMBOYA | +855-23-993232 1800-20-3232 (Línea gratuita) |
| HONG KONG | 3698 4698 |
| INDIA | 1800 40 SAMSUNG (1800 40 7267864) (Línea gratuita) 1800 5 SAMSUNG (1800 5 7267864) (Línea gratuita) |
| INDONESIA | 021-5699-7777 0800-112-8888 (Línea gratuita) |
| JAPÓN | 0120-363-905 |
| LAOS | +856-214-17333 |
| MACAU | 0800 333 |
| MALASIA | 1800-88-9999 +603-7713 7420 (Contacto en el extranjero) |
| MYANMAR | +95-1-2399-888 |
| NEPAL | 16600172667 (Línea gratuita solo para NTC) 9801572667 (Línea gratuita para usuarios de Ncell) |
| NUEVA ZELANDA | 0800 726 786 |
| FILIPINAS | 1-800-10-726-7864 [PLDT Línea gratuita] 1-800-8-726-7864 [Línea fija y móvil Globe] 02- 422-2111 [Línea fija estándar] |
| SINGAPUR | 1800 7267864 | 1800-SAMSUNG |
| SRI LANKA | 011 SAMSUNG (011 7267864) |
| TAIWÁN | 0800-32-9999 0809-00-5237 (B2B / Distribuidor) |
| TAILANDIA | 0-2689-3232 1800-29-3232 (Línea gratuita) |
| VIETNAM | 1800 588 889 |
La garantía quedará anulada en caso de una avería debido a que se excedan las horas máximas recomendadas de uso por día de 16 horas.
El color y la apariencia pueden diferir según el producto, y las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento.
Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en los Estados Unidos y otros países.
