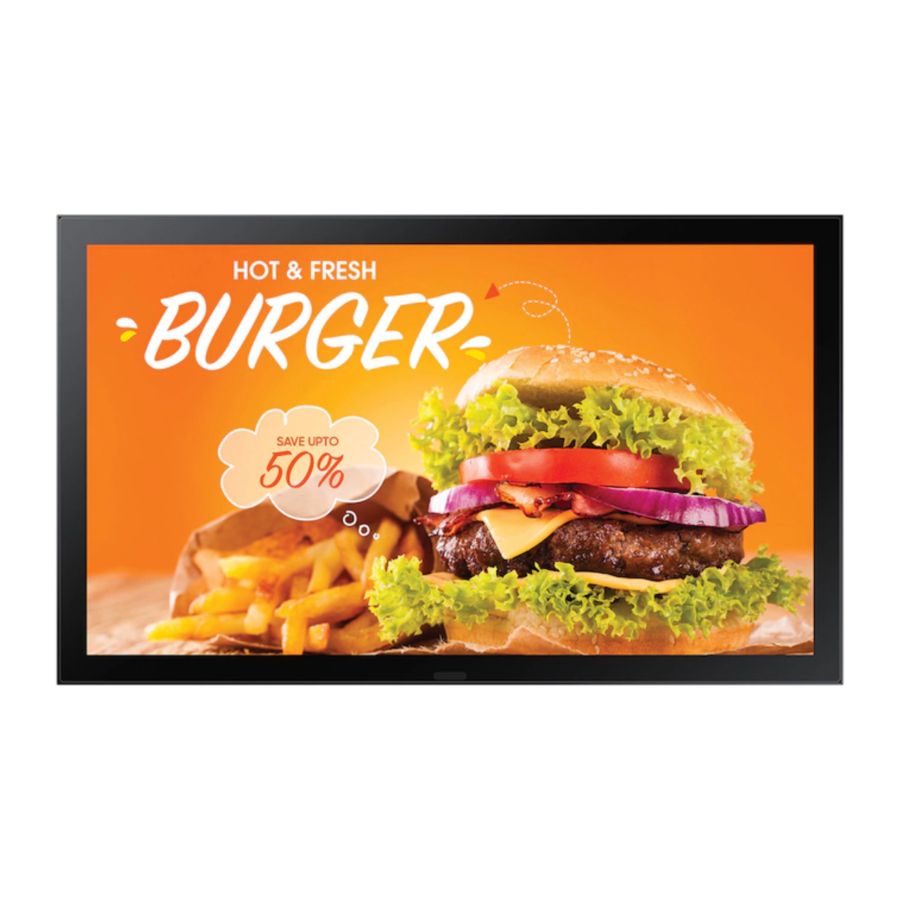

Samsung OH24B - Guía de configuración rápida de la pantalla
Comprobación de los componentes
- GUÍA DE CONFIGURACIÓN RÁPIDA
- Tarjeta de garantía (No disponible en algunas ubicaciones)
- Guía reglamentaria
- Residuos de aparatos eléctricos y electrónicos
- Cable de alimentación
- Pilas (AAA x 2) (No disponible en algunas ubicaciones)
- Control remoto
- Accesorio de módulo WiFi&BT EXTERNO
Póngase en contacto con el proveedor donde compró el producto si faltan componentes. Los componentes pueden variar en diferentes ubicaciones.
Piezas
- USB 2.0
![]()
(5V 0.5A / WiFi&BT EXTERNO) - Dedicado únicamente al módulo WiFi&BT y al USB 2.0 (dispositivo de memoria USB).
- No es compatible con USB 3.0.
- LED de alimentación
- Sensor remoto
Pulse un botón en el control remoto apuntando al sensor en la parte frontal del producto para realizar la función correspondiente.- El uso de otros dispositivos de visualización en el mismo espacio que el control remoto de este producto puede provocar que los otros dispositivos de visualización se controlen inadvertidamente.
(5V 0.5A / WiFi&BT EXTERNO) Conexión y uso de un dispositivo fuente
Conexión a una PC
Conexión a un dispositivo de video
Conexión a un sistema de audio
- Utilice un cable Cat7 (tipo *STP) para la conexión. (10/100 Mbps)
*Par trenzado blindado
Conexión mediante el módulo WIFI&BT
Conexión a MDC
Para obtener más información sobre cómo utilizar el programa MDC, consulte la Ayuda (Help) después de instalar el programa.
El programa MDC está disponible en el sitio web.
Guía de solución de problemas
| Problemas (Issues) | Soluciones (Solutions) |
| La pantalla sigue encendiéndose y apagándose. (The screen keeps switching on and off.) | Compruebe la conexión del cable entre el producto y la PC, y asegúrese de que la conexión sea segura. (Check the cable connection between the product and PC, and ensure the connection is secure.) |
| Compruebe que el producto esté conectado correctamente con un cable. (Check that the product is connected correctly with a cable.) | |
| No se muestra ninguna señal en la pantalla. (No Signal is displayed on the screen.) | Compruebe que el dispositivo conectado al producto esté encendido. (Check that the device connected to the product is powered on.) |
Especificaciones
| Nombre del modelo (Model Name) | OH24B | |
| Panel | Tamaño (Size) | 24 CLASS (23.8 pulgadas / 60.4 cm) |
| Área de visualización (Display area) | 527.04 mm (H) x 296.46 mm (V) | |
| Fuente de alimentación (Power Supply) | AC100-240V~ 50/60Hz Consulte la etiqueta en la parte posterior del producto, ya que el voltaje estándar puede variar en diferentes países. (Refer to the label at the back of the product as the standard voltage can vary in different countries.) | |
| Consideraciones ambientales (Environmental considerations) | Funcionamiento (Operating) | Temperatura (Temperature) : -30 ℃ - 50 ℃ (-22 ℉ - 122 ℉) |
| Humedad (Humidity) : 10% - 80%, sin condensación | ||
| Almacenamiento (Storage) | Temperatura (Temperature) : -20 ℃ - 50 ℃ (-4 ℉ - 122 ℉) | |
| Humedad (Humidity) : 5% - 95%, sin condensación | ||
- Este es un producto de clase A. En un entorno doméstico, este producto puede causar interferencias de radio, en cuyo caso, es posible que el usuario deba tomar las medidas adecuadas. (This is a class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.)
- Para obtener especificaciones detalladas del dispositivo, visite el sitio web de Samsung. (For detailed device specifications, visit the Samsung website.)
Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y otros países. (The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.)
Instalación del producto
 Nombre del modelo (Model Name) |  Especificaciones del orificio para tornillos VESA (A * B) en milímetros (VESA screw hole specs (A * B) in millimeters) |  Tornillo estándar (Standard Screw) |  Cantidad (Quantity) |  |
| OH24B | 100 x 100 | M4 | 4 |
Descargar manual
Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Samsung OH24B - Guía de configuración rápida de la pantalla
