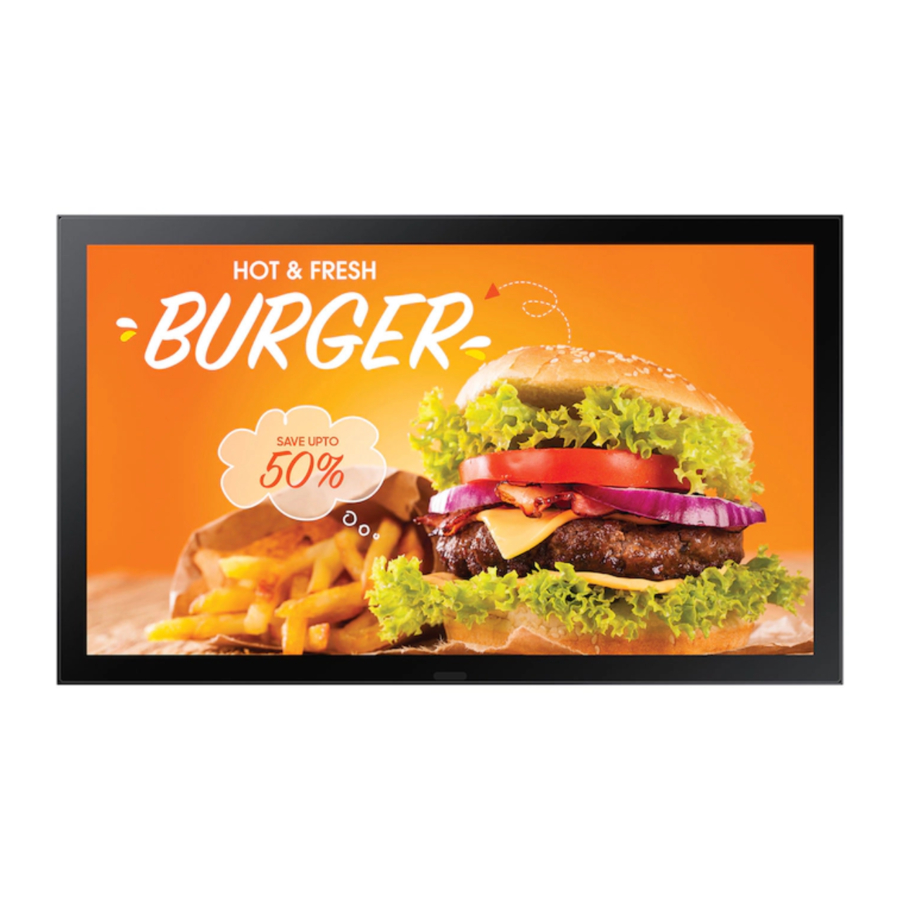

Samsung OH24B - Průvodce rychlým nastavením displeje
Obsah
Kontrola součástí
- PRŮVODCE RYCHLÝM NASTAVENÍM
- Záruční list (Není k dispozici v některých lokalitách)
- Regulační příručka
- Odpadní elektrická a elektronická zařízení
- Napájecí kabel
- Baterie (AAA x 2) (Není k dispozici v některých lokalitách)
- Dálkové ovládání
- EXTERNÍ příslušenství modulu WiFi&BT
Pokud některé součásti chybí, kontaktujte prodejce, u kterého jste produkt zakoupili. Součásti se mohou v různých lokalitách lišit.
Díly
- USB 2.0
![]()
(5V 0.5A / EXTERNÍ WiFi&BT) - Určeno pouze pro modul WiFi&BT a USB 2.0 (paměťové zařízení USB).
- Není kompatibilní s USB 3.0.
- LED napájení
- Dálkový senzor
Stiskněte tlačítko na dálkovém ovladači a namiřte jej na senzor na přední straně produktu, aby se provedla odpovídající funkce.- Používání jiných zobrazovacích zařízení ve stejném prostoru jako dálkové ovládání tohoto produktu může způsobit neúmyslné ovládání jiných zobrazovacích zařízení.
(5V 0.5A / EXTERNÍ WiFi&BT) Připojení a používání zdrojového zařízení
Připojení k PC
Připojení k video zařízení
Připojení k audio systému
- Pro připojení použijte kabel Cat7 (*STP Type). (10/100 Mbps)
*Stíněný kroucený pár
Připojení pomocí modulu WIFI&BT
Připojení k MDC
Podrobnosti o používání programu MDC naleznete v Nápovědě (Help) po instalaci programu.
Program MDC je k dispozici na webových stránkách.
Průvodce odstraňováním problémů
| Problémy (Issues) | Řešení (Solutions) |
| Obrazovka se neustále zapíná a vypíná. | Zkontrolujte kabelové připojení mezi produktem a PC a ujistěte se, že je připojení bezpečné. |
| Zkontrolujte, zda je produkt správně připojen kabelem. | |
| Na obrazovce se nezobrazuje žádný signál (No Signal). | Zkontrolujte, zda je zařízení připojené k produktu zapnuté. |
Specifikace
| Název modelu (Model Name) | OH24B | |
| Panel | Velikost (Size) | 24 CLASS (23,8 palců / 60,4 cm) |
| Oblast zobrazení (Display area) | 527,04 mm (V) x 296,46 mm (Š) | |
| Napájení (Power Supply) | AC100-240V~ 50/60Hz Standardní napětí se může v různých zemích lišit, viz štítek na zadní straně produktu. | |
| Environmentální aspekty | Provoz (Operating) | Teplota (Temperature) : -30 ℃ - 50 ℃ (-22 ℉ - 122 ℉) |
| Vlhkost (Humidity) : 10% - 80%, nekondenzující | ||
| Skladování (Storage) | Teplota (Temperature) : -20 ℃ - 50 ℃ (-4 ℉ - 122 ℉) | |
| Vlhkost (Humidity) : 5% - 95%, nekondenzující | ||
- Toto je výrobek třídy A. V domácím prostředí může tento výrobek způsobovat rádiové rušení, v takovém případě může být uživatel povinen přijmout odpovídající opatření.
- Podrobné specifikace zařízení naleznete na webových stránkách společnosti Samsung.
Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
Instalace produktu
 Název modelu (Model Name) |  Specifikace otvorů pro šrouby VESA (A * B) v milimetrech |  Standardní šroub (Standard Screw) |  Množství (Quantity) |  |
| OH24B | 100 x 100 | M4 | 4 |
Stáhnout návod
Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
Stáhnout Samsung OH24B - Průvodce rychlým nastavením displeje
