Samsung OH24B - Panduan Pengaturan Cepat Tampilan

Isi

1 Memeriksa Komponen
2 Bagian-bagian
3 Menghubungkan dan Menggunakan Perangkat Sumber
4 Menghubungkan ke MDC
5 Panduan Pemecahan Masalah
6 Spesifikasi
7 Memasang produk
8 Unduh manual
9 Dalam Bahasa Lain

Memeriksa Komponen

PANDUAN PENGATURAN CEPAT
Kartu garansi (Tidak tersedia di beberapa lokasi)
Panduan peraturan
Limbah Peralatan Listrik & Elektronik
Kabel daya
Baterai (AAA x 2) (Tidak tersedia di beberapa lokasi)
Remote Control
Aksesori modul WiFi&BT EKSTERNAL

Hubungi vendor tempat Anda membeli produk jika ada komponen yang hilang. Komponen mungkin berbeda di lokasi yang berbeda.

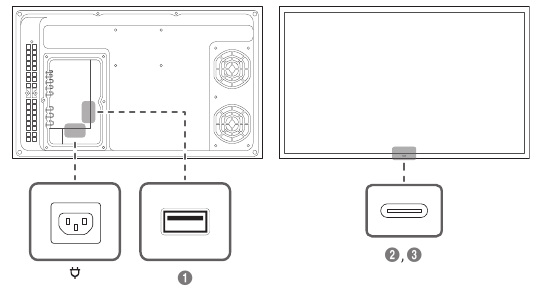

Bagian-bagian

USB 2.0 (5V 0.5A / WiFi&BT EKSTERNAL)
- Dikhususkan hanya untuk modul WiFi&BT dan USB 2.0 (perangkat memori USB).
- Tidak kompatibel dengan USB 3.0.
LED Daya
Sensor jarak jauh
Tekan tombol pada remote control yang mengarah ke sensor di bagian depan produk untuk menjalankan fungsi yang sesuai.
- Menggunakan perangkat tampilan lain di ruang yang sama dengan remote control produk ini dapat menyebabkan perangkat tampilan lain tidak sengaja dikendalikan.

Menghubungkan dan Menggunakan Perangkat Sumber

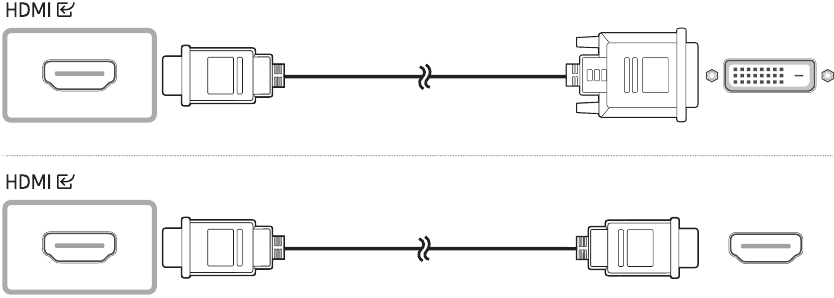

Menghubungkan ke PC

Menghubungkan ke Perangkat Video

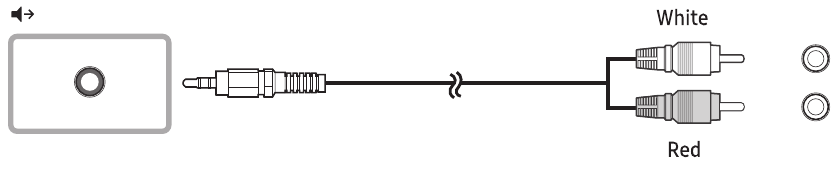

Menghubungkan ke Sistem Audio

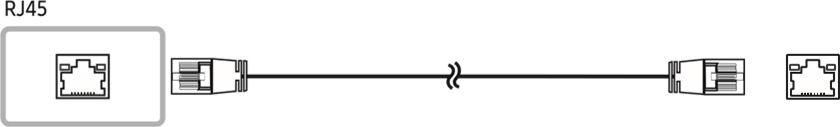

Gunakan kabel Cat7(*Tipe STP) untuk koneksi. (10/100 Mbps)
*Pasangan Terpilin Terlindungi

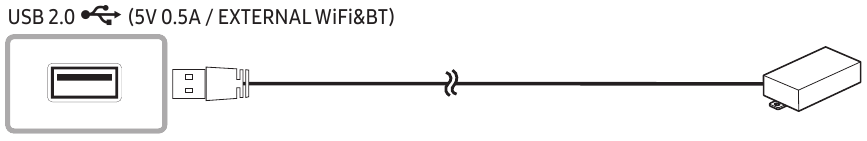

Menghubungkan menggunakan modul WIFI&BT

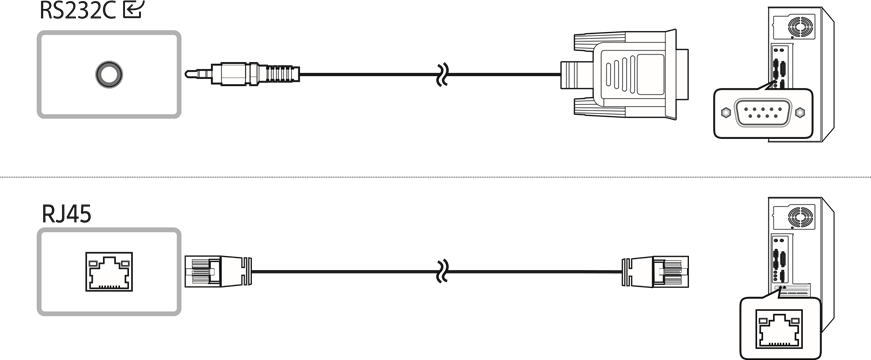

Menghubungkan ke MDC

Untuk detail tentang cara menggunakan program MDC, lihat Bantuan setelah menginstal program.
Program MDC tersedia di situs web.

Panduan Pemecahan Masalah

Masalah	Solusi
Layar terus menyala dan mati.	Periksa koneksi kabel antara produk dan PC, dan pastikan koneksinya aman.
Layar terus menyala dan mati.	Periksa apakah produk terhubung dengan benar dengan kabel.
Tidak Ada Sinyal ditampilkan di layar.	Periksa apakah perangkat yang terhubung ke produk dihidupkan.

Spesifikasi

Nama Model		OH24B
Panel	Ukuran	24 CLASS (23,8 inci / 60,4 cm)
	Area tampilan	527,04 mm (H) x 296,46 mm (V)
Catu Daya		AC100-240V~ 50/60Hz Lihat label di bagian belakang produk karena tegangan standar dapat bervariasi di berbagai negara.
Lingkungan pertimbangan	Operasi	Suhu : -30 ℃ - 50 ℃ (-22 ℉ - 122 ℉)
		Kelembaban : 10% - 80%, non-kondensasi
	Penyimpanan	Suhu : -20 ℃ - 50 ℃ (-4 ℉ - 122 ℉)
		Kelembaban : 5% - 95%, non-kondensasi

Ini adalah produk kelas A. Di lingkungan rumah tangga, produk ini dapat menyebabkan interferensi radio yang dalam hal ini pengguna mungkin diminta untuk mengambil tindakan yang memadai.
Untuk spesifikasi perangkat terperinci, kunjungi situs web Samsung.

Istilah HDMI dan HDMI High-Definition Multimedia Interface, dan Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara lain.
