Panduan Pengguna Sederhana Samsung SNOW-AAE, SBB-SNOWAAEX**

Isi

1 Memeriksa Komponen
2 Kartu Gender Antarmuka (I/G Card)
3 BRIDGE BOX
4 Sebelum Pemasangan
- 4.1 Tindakan pencegahan untuk pemasangan
5 Memasang S-Box pada Kotak Rak
6 Menghubungkan dan menggunakan perangkat
7 Sisi Depan
8 Sisi Belakang
9 Panduan Pemecahan Masalah
10 Spesifikasi
11 Unduh manual
12 Dalam Bahasa Lain

Memeriksa Komponen

Panduan Pengguna Sederhana
Kartu garansi (Tidak tersedia di beberapa lokasi)
Kabel daya
Baterai (AAA x 2) (Tidak tersedia di beberapa lokasi)
Remote Control
Adaptor RS232C
Adaptor AC/DC
Kabel OCM x 4
Sensor
Modul RX x 2
Modul Bluetooth/Wi-Fi
Kabel modul Bluetooth/Wi-Fi
Braket pemasangan kotak rak x 2
Sekrup (M4 x L8) x 4
Sekrup (M5 x L12) x 4
Kabel USB Type-C x 2
Modul TX Hubungi vendor tempat Anda membeli produk jika ada komponen yang hilang.

Kartu Gender Antarmuka (I/G Card)

Terhubung ke DATA port pada kabinet terakhir menggunakan kabel OCM.
Terhubung ke DATA port pada kabinet pertama menggunakan kabel OCM.
Menghubungkan ke modul Bluetooth/Wi-Fi menggunakan kabel modul Bluetooth/Wi-Fi.
Menghubungkan sensor cahaya ambien eksternal ke port ECO SENSOR.
Gunakan untuk menghubungkan kabel optik dengan port ONE CONNECT (Grup 1, Grup 2, Grup 3, Grup 4, Grup 5, Grup 6, Grup 7, Grup 8) setelah menghubungkan modul RX optik untuk kartu I/G.
* Lihat "Menghubungkan Kabel Optik" di "Menghubungkan dan menggunakan perangkat" * Kabel optik tidak disediakan.

BRIDGE BOX

Menghubungkan ke modul Bluetooth/Wi-Fi menggunakan kabel modul Bluetooth/Wi-Fi.
Menghubungkan ke port BLUETOOTH / WI-FI pada kabinet pertama menggunakan Kabel Sistem 24 Pin yang terlampir.
Menghubungkan ke HDBT port pada SNOW-AAE dengan menggunakan kabel LAN.

Sebelum Pemasangan

Tindakan pencegahan untuk pemasangan

Disarankan agar perangkat ini dipasang di kotak rak 19 inci, daripada di bawah kondisi lingkungan konsumen umum.
Pastikan suhu sekitar di dalam rak tidak melebihi 35°C.
Jika memasang lebih dari satu S-Box, pastikan ada ruang minimal 1U (sekitar 44,45 mm) di antara S-Box untuk mencegah ventilasi di atas setiap S-Box terhalang.
Pastikan ventilasi menghadap ke atas. JANGAN memasang perangkat dalam orientasi potret atau terbalik.
Pastikan ventilasi di atas tidak terhalang untuk mencegah perangkat dari panas berlebih.
Berhati-hatilah untuk memastikan tidak ada benda asing yang masuk ke ventilasi di atas perangkat.
Jika memasang perangkat dekat dinding, pastikan ada ruang minimal 10 mm antara dinding dan keempat sisi perangkat untuk memastikan ventilasi yang baik.
Pastikan ada ruang minimal 50 mm antara dinding dan port belakang perangkat untuk mendapatkan akses untuk koneksi kabel.

Memasang S-Box pada Kotak Rak

Pasang braket ke kedua sisi unit utama S-Box.
Perbaiki S-Box ke kotak rak.

* Gunakan sekrup yang sesuai yang kompatibel dengan ukuran kotak rak.
* Untuk informasi lebih lanjut tentang rak di atas, silakan hubungi Samsung atau integrator sistem Anda.

Menghubungkan dan menggunakan perangkat

Menghubungkan ke PC

Menghubungkan ke Perangkat Video

Menghubungkan Kabel LAN

Gunakan kabel CAT 6 (*tipe STP) atau lebih tinggi.

STP: Shielded Twisted Pair (Pasangan Terpilin Terlindung)
Hubungkan ke HUB atau router yang mendukung fungsi DHCP.

Menghubungkan Kabel Optik

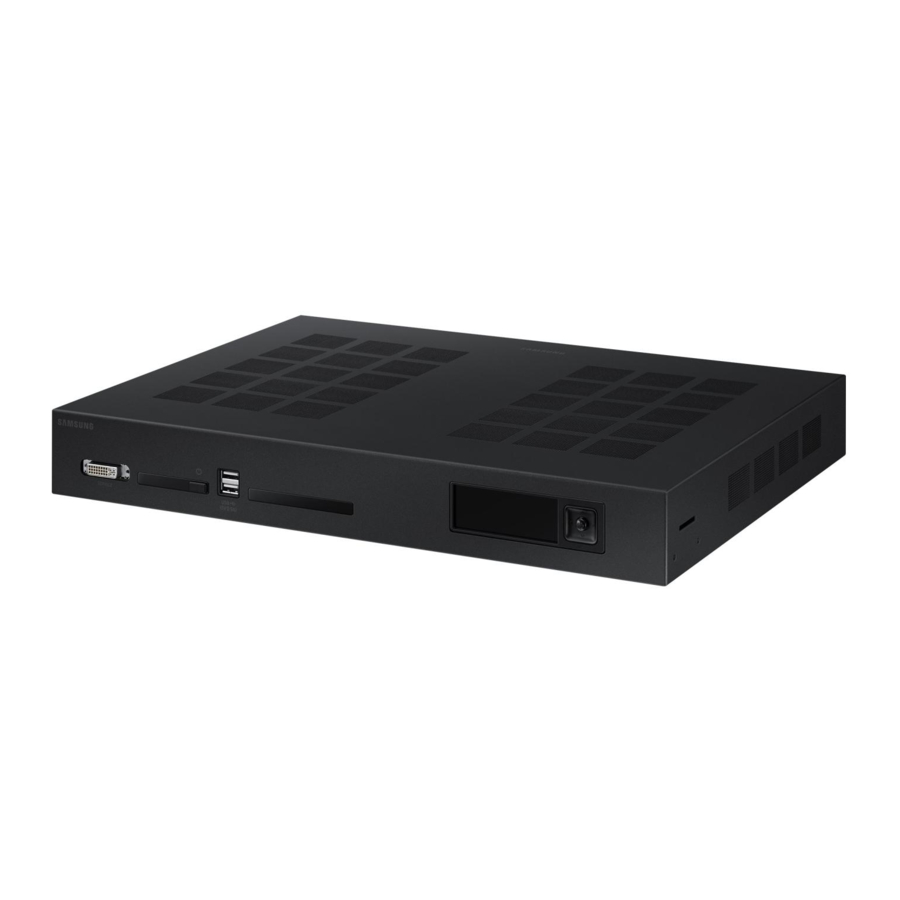

Sisi Depan

Dikhususkan untuk teknisi servis.
- Port ini hanya untuk servis dan tidak memiliki fungsi pengguna. Jangan sambungkan kabel ke port ini.
Menghidupkan atau mematikan produk.
Hubungkan ke perangkat memori USB.
Tampilan LCD Info Depan Menggunakan tombol jog, Anda dapat melihat status produk dan mengonfigurasi pengaturan.

Sisi Belakang

Menghubungkan ke adaptor AC/DC.
Digunakan untuk tujuan servis.
Menghubungkan ke perangkat audio menggunakan kabel optik (digital).
Menghubungkan ke perangkat sumber menggunakan kabel HDMI atau kabel HDMI-DVI.
Menghubungkan ke PC menggunakan kabel DP. 6 Menghubungkan ke port HDBT IN pada BRIDGE BOX menggunakan kabel LAN.
Menghubungkan ke jaringan menggunakan kabel LAN. (10/100 Mbps)
Menghubungkan ke kabinet menggunakan kabel serat LC.

Panduan Pemecahan Masalah

Masalah	Solusi
Layar terus menyala dan mati.	Periksa apakah kabel antara produk dan PC terhubung dengan benar.
Tidak Ada Sinyal ditampilkan di layar.	Periksa apakah produk terhubung dengan benar dengan kabel.
Tidak Ada Sinyal ditampilkan di layar.	Periksa apakah perangkat sumber yang terhubung ke produk dihidupkan.

Spesifikasi

Nama Model		SNOW-AAE (SBB-SNOWAAEX**)
Sinkronisasi	Frekuensi Horizontal	30 ~ 264 kHz (DP, HDMI 4), 30 ~ 135 kHz (HDMI 1~3)
Sinkronisasi	Frekuensi Vertikal	24 ~ 120 Hz
Resolusi	Resolusi Optimum	3840 x 2160 @ 60 Hz
Resolusi	Resolusi Maksimum	7680 x 4320 @ 60 Hz (DP, HDMI 4), 3840 x 2160 @ 60 Hz (HDMI 1~3)
Catu Daya		AC100-240V~ 50/60Hz Berdasarkan tegangan AC adaptor. Untuk tegangan DC produk, lihat label produk.
Lingkungan	Operasi	Suhu : 0°C - 40°C (32°F - 104°F) Kelembaban : 10% – 80%, non-kondensasi
pertimbangan	Penyimpanan	Suhu : -20°C - 45°C (-4°F - 113°F) Kelembaban : 5% – 95%, non-kondensasi
Model yang didukung		Seri IWA, IFA

Perangkat ini adalah peralatan digital Kelas B.
Untuk spesifikasi perangkat terperinci, kunjungi situs web Samsung.
Perbarui ke perangkat lunak terbaru untuk memastikan dukungan untuk kabinet seri IW, IF.

Istilah HDMI dan HDMI High-Definition Multimedia Interface, dan Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara lain.
