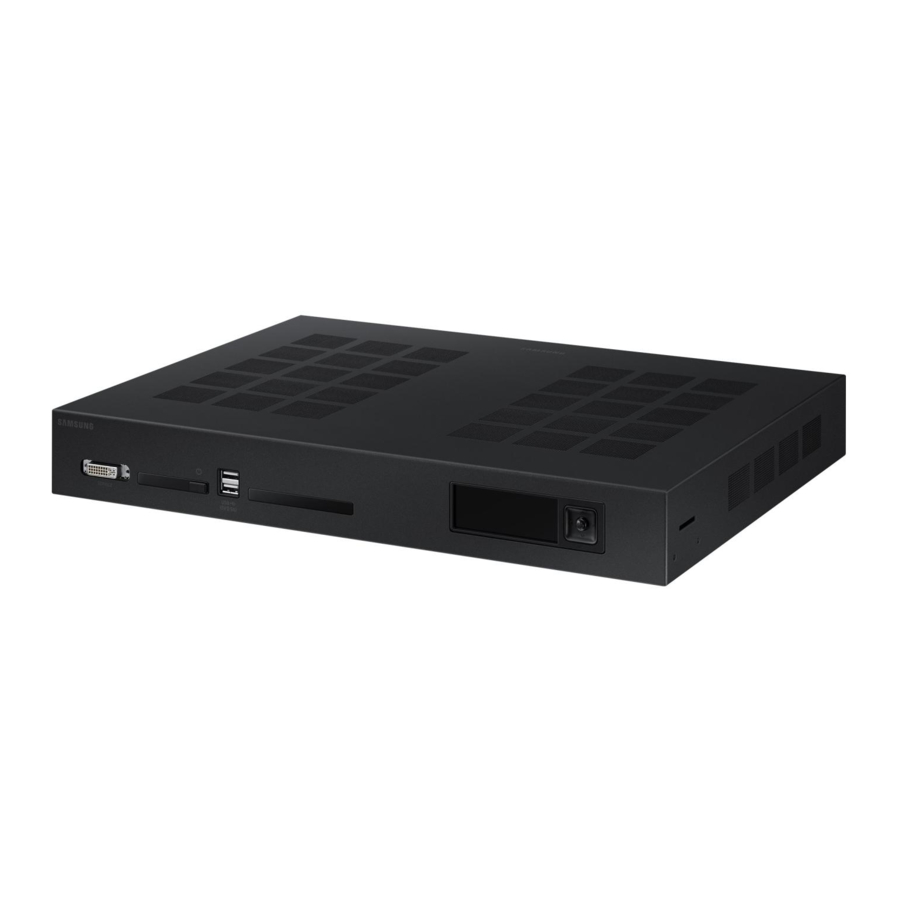

Samsung SNOW-AAE, SBB-SNOWAAEX** Egyszerű felhasználói kézikönyv

Az alkatrészek ellenőrzése

1. Egyszerű felhasználói kézikönyv
2. Garanciakártya (Egyes helyeken nem elérhető)
3. Tápkábel
4. Elemek (AAA x 2) (Egyes helyeken nem elérhető)
5. Távirányító
6. RS232C adapter
7. AC/DC adapter
8. OCM kábel x 4
9. Érzékelő
10. Module RX x 2
11. Bluetooth/Wi-Fi modul
12. Bluetooth/Wi-Fi modul kábel
13. Rack szekrény rögzítő konzol x 2
14. Csavar (M4 x L8) x 4
15. Csavar (M5 x L12) x 4
16. USB Type-C kábel x 2
17. Module TX Forduljon ahhoz a kereskedőhöz, ahol a terméket vásárolta, ha bármelyik alkatrész hiányzik.

Interfész nem kártya (I/G kártya)

1. OCM kábellel csatlakozik az utolsó szekrényen lévő DATA porthoz.
2. OCM kábellel csatlakozik az első szekrényen lévő DATA portra.
3. A Bluetooth/Wi-Fi modul kábellel csatlakozik a Bluetooth/Wi-Fi modulhoz.
4. Külső környezeti fényérzékelőt csatlakoztat az ECO SENSOR porthoz.
5. Az optikai kábelt az ONE CONNECT (Group 1, Group 2, Group 3, Group 4, Group 5, Group 6, Group 7, Group 8) porthoz csatlakoztassa, miután csatlakoztatta az optikai RX modult az I/G kártyához.
   * Lásd az "Optikai kábel csatlakoztatása" részt a "Eszközök csatlakoztatása és használata" részben * Az optikai kábel nem tartozék.

BRIDGE BOX

1. A Bluetooth/Wi-Fi modul kábellel csatlakozik a Bluetooth/Wi-Fi modulhoz.
2. A mellékelt 24 tűs rendszerkábellel csatlakozik az első szekrényen lévő BLUETOOTH / WI-FI porthoz.
3. LAN kábellel csatlakozik a SNOW-AAE HDBT portjához.

Telepítés előtt

Óvintézkedések a telepítéshez

• Javasoljuk, hogy ezt az eszközt 19 hüvelykes rack szekrénybe szerelje, ne pedig általános fogyasztói környezetbe.
• Győződjön meg arról, hogy a rack belsejében a környezeti hőmérséklet nem haladja meg a 35 °C-ot.
• Ha egynél több S-Boxot telepít, ügyeljen arra, hogy legalább 1U (kb. 44,45 mm) távolság legyen az S-Boxok között, hogy megakadályozza az egyes S-Boxok tetején lévő szellőzőnyílás eltömődését.
• Győződjön meg arról, hogy a szellőzőnyílás felfelé néz. NE szerelje fel az eszközt álló helyzetben vagy fejjel lefelé.
• Győződjön meg arról, hogy a tetején lévő szellőzőnyílás nincs eltömődve, hogy megakadályozza az eszköz túlmelegedését.
• Legyen óvatos, hogy ne kerüljön idegen anyag az eszköz tetején lévő szellőzőnyílásba.
• Ha az eszközt fal közelébe szereli, ügyeljen arra, hogy legalább 10 mm távolság legyen a fal és az eszköz négy oldala között a jó szellőzés érdekében.
• Ügyeljen arra, hogy legalább 50 mm távolság legyen a fal és az eszköz hátsó portjai között, hogy hozzáférhessen a kábelek csatlakoztatásához.

S-Box telepítése rack szekrényre

1. Rögzítse a konzolokat az S-Box főegység mindkét oldalára.

2. Rögzítse az S-Boxot a rack szekrényhez.


* Használjon a rack szekrény méretével kompatibilis csavarokat.
* A fenti rackkel kapcsolatos további információkért forduljon a Samsunghoz vagy a rendszerintegrátorhoz.

Eszközök csatlakoztatása és használata

Csatlakozás számítógéphez

Csatlakozás videoeszközhöz

A LAN kábel csatlakoztatása

Használjon CAT 6 (*STP típusú) vagy annál magasabb kábelt.

• STP: Shielded Twisted Pair (árnyékolt csavart érpár)
• Csatlakozzon egy HUB-hoz vagy routerhez, amely támogatja a DHCP funkciót.

Optikai kábel csatlakoztatása

Előlap

1. Szerviztechnikusok számára fenntartva.
   • Ez a port csak szervizelésre szolgál, és nincs felhasználói funkciója. Ne csatlakoztasson kábelt ehhez a porthoz.
2. A termék be- vagy kikapcsolása.
3. Csatlakoztasson egy USB memóriát.
4. Elülső információs LCD kijelző A jog gomb segítségével megtekintheti a termék állapotát és konfigurálhatja a beállításokat.

Hátlap

1. Csatlakozik az AC/DC adapterhez.
2. Szervizelési célokra használatos.
3. Optikai (digitális) kábellel csatlakozik egy audioeszközhöz.
4. HDMI-kábellel vagy HDMI-DVI kábellel csatlakozik egy forráseszközhöz.
5. DP kábellel csatlakozik egy számítógéphez. 6 LAN kábellel csatlakozik a BRIDGE BOX HDBT IN portjához.
6. LAN kábellel csatlakozik egy hálózathoz. (10/100 Mbps)
7. LC száloptikai kábellel csatlakozik egy szekrényhez.

Hibaelhárítási útmutató

Műszaki adatok

• Ez az eszköz egy B osztályú digitális készülék.
• A készülék részletes specifikációit a Samsung weboldalán találja.
• Frissítsen a legújabb szoftverre az IW, IF sorozatú szekrények támogatásának biztosításához.

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI logó a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.
