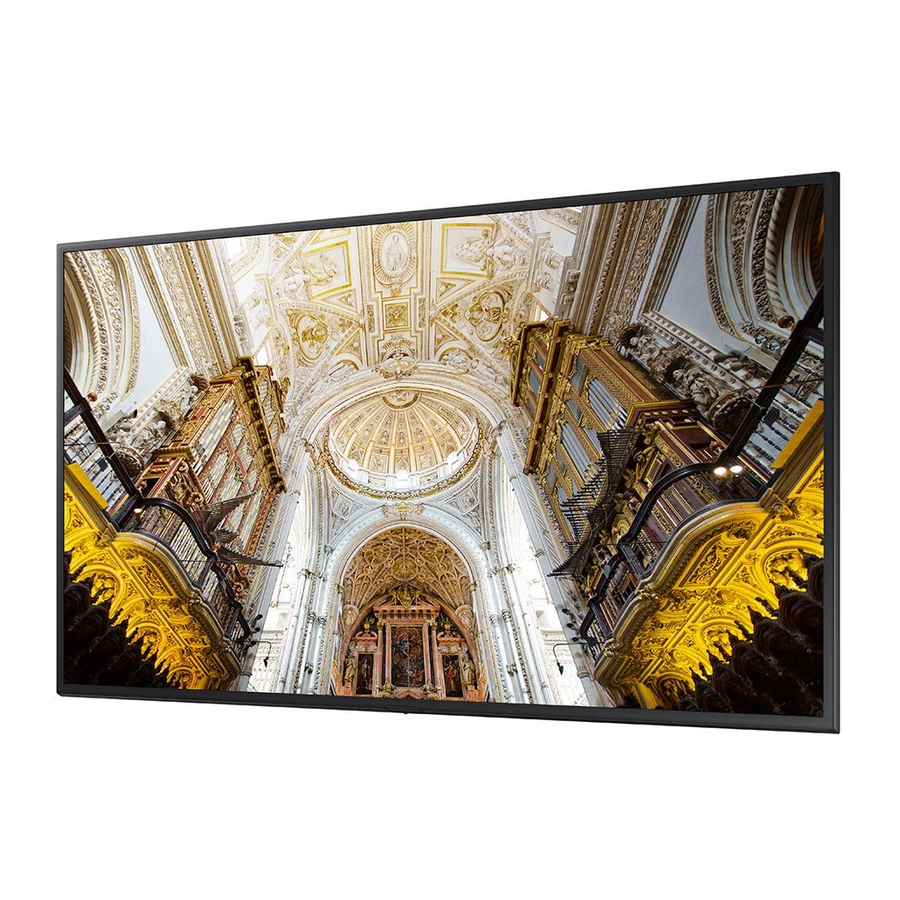

Samsung QM98T, QM98T-B - 98" 4K UHD LED LCD Gyors beállítási útmutató

Tartalom

1 Az alkatrészek ellenőrzése
2 Alkatrészek
3 Forráseszköz csatlakoztatása és használata
4 Hibaelhárítási útmutató
- 4.1 A képernyő folyamatosan be- és kikapcsol
- 4.2 Nincs jel a képernyőn
5 Műszaki adatok
6 Fali tartó készlet specifikációi
7 Hivatkozások
8 Kézikönyv letöltése
9 Más nyelveken

*A szín és a megjelenés a terméktől függően eltérhet, és a kézikönyv tartalma előzetes értesítés nélkül megváltozhat a teljesítmény javítása érdekében.

*A felhasználói kézikönyvet a következő Samsung weboldalról töltheti le a további részletekért: http://www.samsung.com/displaysolutions

Az alkatrészek ellenőrzése

Gyors beállítási útmutató
Garanciajegy (Egyes helyeken nem elérhető)
Szabályozási útmutató
Tápkábel
Elemek (AAA x 2) (Egyes helyeken nem elérhető)
Távirányító
RS232C adapter

Forduljon ahhoz a kereskedőhöz, ahol a terméket vásárolta, ha bármelyik alkatrész hiányzik. Az alkatrészek különböző helyeken eltérőek lehetnek.

Alkatrészek

Távirányító érzékelő
Nyomjon meg egy gombot a távirányítón, a termék aljára irányítva a funkció végrehajtásához. A távirányító érzékelője a termék alján található.
* Ha más megjelenítő eszközöket használ ugyanabban a térben, mint a termék távirányítója, az a többi megjelenítő eszköz véletlen vezérlését okozhatja.
Power button (bekapcsoló gomb)
Power indicator (tápellátás jelző)

Forráseszköz csatlakoztatása és használata

Csatlakozás PC-hez

Csatlakozás videoeszközhöz

Csatlakozás audiorendszerhez

A LAN-kábel csatlakoztatása

Használjon Cat7 (*STP típusú) kábelt a csatlakozáshoz. (10/100 Mbps) *Árnyékolt csavart érpár

Csatlakozás az MDC-hez

Az MDC program használatával kapcsolatos részletekért tekintse meg a Súgót a program telepítése után. Az MDC program elérhető a weboldalon.

http://www.samsung.com/displaysolutions

Hibaelhárítási útmutató

Problémák	Megoldások
A képernyő folyamatosan be- és kikapcsol	Ellenőrizze, hogy a termék és a PC közötti kábel megfelelően van-e csatlakoztatva.
Nincs jel a képernyőn	Ellenőrizze, hogy a termékek (beleértve a forráseszközt is) megfelelően vannak-e csatlakoztatva egy kábellel.
Nincs jel a képernyőn	Ellenőrizze, hogy a termékhez csatlakoztatott forráseszköz be van-e kapcsolva.

Műszaki adatok

Modell neve		QM98T / QM98T-B
Panel	Méret	98 CLASS (97,5 hüvelyk / 247,7 cm)
Panel	Kijelző területe	2158,848 mm (H) x 1214,352 mm (V)
Tápegység	AC100-240V~ 50/60Hz Tekintse meg a termék hátoldalán található címkét, mivel a szabványos feszültség országonként eltérő lehet.
Környezeti szempontok	Működés	Hőmérséklet: 0°C – 40°C (32°F – 104°F) Páratartalom: 10% – 80%, nem lecsapódó
Környezeti szempontok	Tárolás	Hőmérséklet: -20°C – 45°C (-4°F – 113°F) Páratartalom: 10% - 90%, nem lecsapódó

*Ez egy A osztályú termék. Háztartási környezetben ez a termék rádióinterferenciát okozhat, amely esetben a felhasználónak megfelelő intézkedéseket kell tennie.

*A részletes eszközspecifikációkért látogasson el a Samsung weboldalára.
