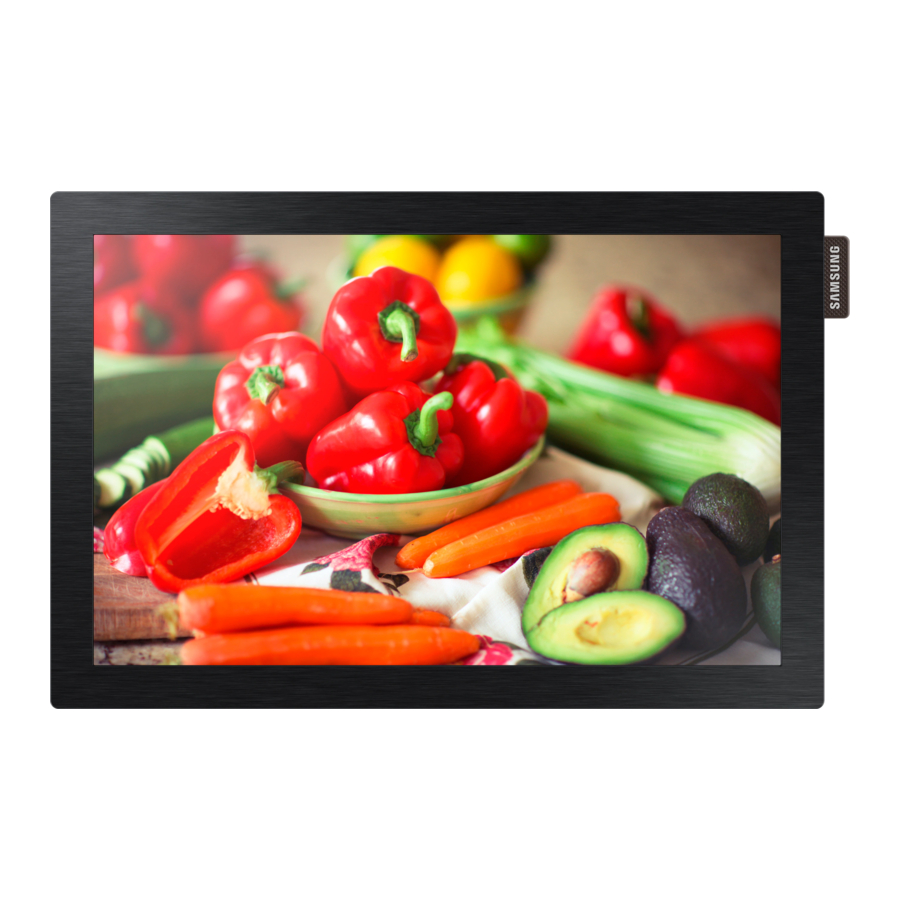

Samsung DB10D - LCD kijelző gyors beállítási útmutató

Tartalom

1 Az alkatrészek ellenőrzése
2 Hátoldal
3 Vezérlőpanel
4 Csatlakozás számítógéphez
5 Csatlakozás videoeszközhöz
6 A LAN kábel csatlakoztatása
7 Csatlakozás az MDC-hez
8 Specifikációk
9 PowerSaver
10 Hibaelhárítási útmutató
11 Hivatkozások
12 Kézikönyv letöltése
13 Más nyelveken

Az alkatrészek ellenőrzése

Gyors beállítási útmutató
Garanciakártya (Egyes helyeken nem elérhető)
Szabályozási útmutató
Tápkábel
DC tápadapter
Elemek (Egyes helyeken nem elérhető)
Távirányító
RS232C-sztereó kábel
STAND-BAR

Hátoldal

Csatlakozás az MDC-hez RS232C-sztereó kábellel.
Csatlakozás USB memóriatárolóhoz.
Csatlakozás az MDC-hez LAN kábellel.
Csatlakozás forráseszközhöz HDMI kábellel.
Csatlakozás a DC tápadapterhez.
Csatlakozás SD memóriakártyához.

Vezérlőpanel

Hangszóró
Ezzel a gombbal kapcsolhatja be és ki a kijelzőt.
Távérzékelő
Nyomja meg a távirányító gombját a termék elején lévő érzékelőre irányítva a megfelelő funkció végrehajtásához.
- Ha más kijelzőeszközöket használ ugyanabban a térben, mint a termék távirányítója, az a többi kijelzőeszköz véletlen vezérlését okozhatja.

Csatlakozás számítógéphez

Ne csatlakoztassa a tápkábelt, mielőtt az összes többi kábelt csatlakoztatta volna.
Győződjön meg arról, hogy először csatlakoztat egy forráseszközt, mielőtt csatlakoztatná a tápkábelt.

Csatlakozás videoeszközhöz

A LAN kábel csatlakoztatása

Használjon Cat7 (*STP típusú) kábelt a csatlakozáshoz.
*Árnyékolt csavart érpár

Csatlakozás az MDC-hez

Az MDC program használatával kapcsolatos részletekért a program telepítése után tekintse meg a Súgót.
Az MDC program elérhető a weboldalon.

Specifikációk

Modell neve		DB10D
Panel	Méret	25 cm
	Kijelző területe	21,7 cm (H) x 13,56 cm (V)
Méretek (Sz x Ma x Mé)		24,68 x 16,52 x 2,49 cm
Súly		0,6 kg
Szinkronizálás	Vízszintes frekvencia	30 ~ 81 kHz
	Függőleges frekvencia	48 ~ 75 Hz
Felbontás	Optimális felbontás	1280 x 800 @ 60 Hz
	Maximális felbontás	1920 x 1080 @ 60 Hz
Maximális pixel órajel		148,5 MHz (analóg, digitális)
Áramellátás		AC 100–240 VAC, 60/50 Hz ± 3 Hz Tekintse meg a termék hátoldalán található címkét, mivel a szabványos feszültség országonként eltérő lehet.
Környezetvédelmi szempontok	Működés	Hőmérséklet: 0°C ~ 40°C (32°F ~ 104°F) Páratartalom: 10% ~ 80%, nem lecsapódó
	Tárolás	Hőmérséklet: -20°C ~ 45°C (-4°F ~ 113°F) Páratartalom: 5% ~ 95%, nem lecsapódó

Plug-and-Play
Ez a monitor bármilyen Plug-and-Play kompatibilis rendszerrel telepíthető és használható.
A monitor és a PC rendszer közötti kétirányú adatcsere optimalizálja a monitor beállításait.
A monitor telepítése automatikusan megtörténik. Igény esetén azonban testreszabhatja a telepítési beállításokat.
A termék gyártási jellegéből adódóan körülbelül 1 pixel/millió (1 ppm) világosabb vagy sötétebb lehet a panelen. Ez nem befolyásolja a termék teljesítményét.
Ez az eszköz egy A osztályú digitális készülék.

(Csak Indiában)
Ez a termék megfelel a RoHS szabványnak.
A biztonságos ártalmatlanítással és újrahasznosítással kapcsolatos további információkért látogasson el weboldalunkra: www.samsung.com/in, vagy lépjen kapcsolatba
Segélyvonalunk számaival: -1800 40 SAMSUNG (1800 40 7267864) (ingyenes) / 1800 5 SAMSUNG (1800 5 7267864) (ingyenes)

PowerSaver

PowerSaver	Normál működés			Energiatakarékos mód (SOG jel: Nem támogatja a DPM módot)	Kikapcsolva
	Értékelés	Jellemző	Max
Energiafogyasztás	17 W	18 W	18,7 W	0,5 W	0,5 W

A megjelenített energiafogyasztási szint eltérő lehet a különböző működési körülmények között, vagy a beállítások megváltoztatásakor.
A SOG (Sync On Green) nem támogatott.
Az energiafogyasztás 0-ra csökkentéséhez húzza ki a tápkábelt.
Húzza ki a tápkábelt, ha hosszabb ideig nem használja a terméket (nyaralás stb.).

Hibaelhárítási útmutató

Problémák	Megoldások
A képernyő folyamatosan be- és kikapcsol.	Ellenőrizze a termék és a számítógép közötti kábelcsatlakozást, és győződjön meg arról, hogy a csatlakozás biztonságos.
A képernyőn a Nincs jel (No Signal) üzenet jelenik meg.	Ellenőrizze, hogy a termék megfelelően van-e csatlakoztatva kábellel.
A képernyőn a Nincs jel (No Signal) üzenet jelenik meg.	Ellenőrizze, hogy a termékhez csatlakoztatott eszköz be van-e kapcsolva.
A Nem optimális mód (Not Optimum Mode) üzenet jelenik meg.	Ez az üzenet akkor jelenik meg, ha a grafikus kártya jele meghaladja a termék maximális felbontását és frekvenciáját.
	Tekintse meg a Standard jelmód táblázatot, és állítsa be a maximális felbontást és frekvenciát a termék specifikációinak megfelelően.
A képek torznak tűnnek a képernyőn.	Ellenőrizze a termékhez való kábelcsatlakozást.
A képernyő nem tiszta. A képernyő elmosódott.	Állítsa be a Durva (Coarse) és a Finom (Fine) beállításokat.
	Távolítson el minden tartozékot (videóhosszabbító kábel stb.), és próbálja újra.
	Állítsa be a felbontást és a frekvenciát az ajánlott szintre.
A képernyő instabilnak és remegőnek tűnik.	Ellenőrizze, hogy a számítógép és a grafikus kártya felbontása és frekvenciája a termékkel kompatibilis tartományon belül van-e beállítva. Ezután szükség esetén módosítsa a képernyő beállításait a termékmenü További információk és a Standard jelmód táblázat alapján.
Árnyékok vagy szellemképek maradnak a képernyőn.
A képernyő túl világos. A képernyő túl sötét.	Állítsa be a Fényerő (Brightness) és a Kontraszt (Contrast) beállításokat.
A képernyő színe nem egyenletes.	Lépjen a Kép (Picture) menübe, és állítsa be a Színtér (Colour Space) beállításait.
A fehér nem igazán fehérnek tűnik.	Lépjen a Kép menübe, és állítsa be a Fehéregyensúly (White Balance) beállításait.
Nincs hang.	Ellenőrizze a hangerőt.
A hangerő túl alacsony.	Állítsa be a hangerőt.
A hangerő túl alacsony.	Ha a hangerő továbbra is alacsony, miután a maximális szintre emelte, állítsa be a hangerőt a számítógép hangkártyáján vagy szoftverprogramjában.
A távirányító nem működik.	Győződjön meg arról, hogy az elemek megfelelően vannak behelyezve (+/-).
	Ellenőrizze, hogy az elemek lemerültek-e.
	Ellenőrizze az áramkimaradást.
	Győződjön meg arról, hogy a tápkábel csatlakoztatva van.
	Ellenőrizze, hogy nincs-e bekapcsolva semmilyen speciális világítás vagy neonreklám a közelben.

Kapcsolatfelvétel a SAMSUNG WORLD WIDE-dal
Weboldal: www.samsung.com/displaysolutions

A felhasználói kézikönyv letöltéséhez a weboldalról további részletekért.

Ország/terület	Ügyfélszolgálati központ
AUSZTRÁLIA	1300 362 603
BANGLADES	09612300300 08000300300 (ingyenes)
KAMBODZSA	+855-23-993232 1800-20-3232 (ingyenes)
HONG KONG	3698 4698
INDIA	1800 40 SAMSUNG (1800 40 7267864) (ingyenes) 1800 5 SAMSUNG (1800 5 7267864) (ingyenes)
INDONÉZIA	021-5699-7777 0800-112-8888 (ingyenes)
JAPÁN	0120-363-905
LAOSZ	+856-214-17333
MACAO	0800 333
MALÁJZIA	1800-88-9999 +603-7713 7420 (tengerentúli kapcsolat)
MIANMAR	+95-1-2399-888
NEPÁL	16600172667 (ingyenes csak az NTC számára) 9801572667 (ingyenes az Ncell felhasználók számára)
ÚJ-ZÉLAND	0800 726 786
FÜLÖP-SZIGETEK	1-800-10-726-7864 [PLDT ingyenes] 1-800-8-726-7864 [Globe vezetékes és mobil] 02- 422-2111 [Szabványos vezetékes]
SZINGAPÚR	1800 7267864 \| 1800-SAMSUNG
SRI LANKA	011 SAMSUNG (011 7267864)
TAJVAN	0800-32-9999 0809-00-5237 (B2B / kereskedő)
THAIFÖLD	0-2689-3232 1800-29-3232 (ingyenes)
VIETNÁM	1800 588 889

A garancia érvényét veszti, ha a meghibásodás a napi 16 órás maximális ajánlott használati idő túllépése miatt következik be.
A szín és a megjelenés a terméktől függően eltérő lehet, és a specifikációk előzetes értesítés nélkül változhatnak a teljesítmény javítása érdekében.

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI logó a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.
