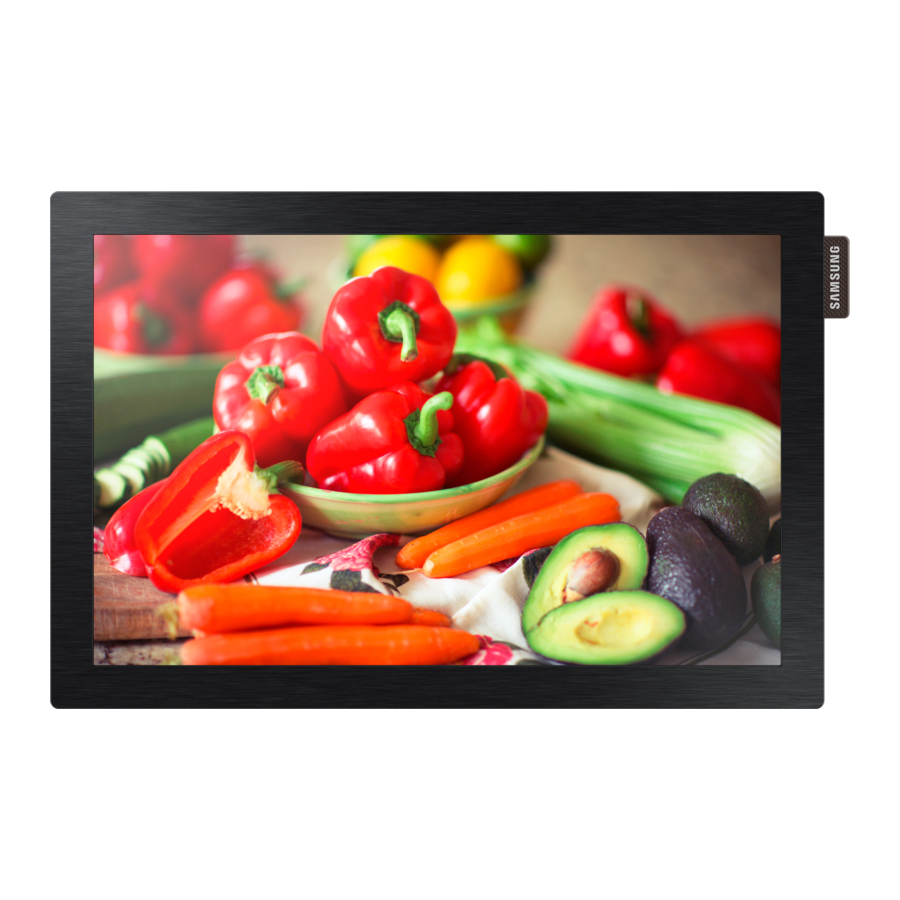

Samsung DB10D - LCD дисплейін жылдам орнату нұсқаулығы
Құрамдас бөліктерді тексеру
- Жылдам орнату нұсқаулығы
- Кепілдік талоны (кейбір жерлерде жоқ)
- Нормативтік нұсқаулық
- Қуат сымы
- Тұрақты ток қуат адаптері
- Батареялар (кейбір жерлерде жоқ)
- Қашықтан басқару пульті
- RS232C-стерео кабелі
- ТІРЕУІШ
Артқы жағы
- RS232C-стерео кабелін пайдаланып MDC-ге қосылады.
- USB жады құрылғысына қосылады.
- LAN кабелін пайдаланып MDC-ге қосылады.
- HDMI кабелін пайдаланып бастапқы құрылғыға қосылады.
- Тұрақты ток қуат адаптеріне қосылады.
- SD жады картасына қосылады.
Басқару панелі
- Динамик
- Дисплейді қосу және өшіру үшін осы түймені пайдаланыңыз.
- Қашықтан басқару сенсоры
Сәйкес функцияны орындау үшін өнімнің алдыңғы жағындағы сенсорға бағытталған қашықтан басқару пультіндегі түймені басыңыз.- Осы өнімнің қашықтан басқару пульті сияқты бір кеңістікте басқа дисплей құрылғыларын пайдалану басқа дисплей құрылғыларының кездейсоқ басқарылуына әкелуі мүмкін.
Компьютерге қосылу
Барлық басқа кабельдерді қоспай тұрып, қуат кабелін қоспаңыз.
Қуат кабелін қоспас бұрын, алдымен бастапқы құрылғыны қосқаныңызға көз жеткізіңіз.
Бейне құрылғысына қосылу
LAN кабелін қосу
Қосылым үшін Cat7(*STP түрі) кабелін пайдаланыңыз.
*Экраналған бұралған жұп
MDC-ге қосылу
MDC бағдарламасын пайдалану жолы туралы толық ақпаратты бағдарламаны орнатқаннан кейін Анықтамадан қараңыз.
MDC бағдарламасы веб-сайтта қол жетімді.
Техникалық сипаттамалар
| Үлгі атауы | DB10D | |
| Панель | Өлшем | 25 см |
| Дисплей аймағы | 21,7 см (H) x 13,56 см (V) | |
| Өлшемдері (W x H x D) | 24,68 x 16,52 x 2,49 см | |
| Салмақ | 0,6 кг | |
| Синхрондау | Көлденең жиілік | 30 ~ 81 kHz |
| Тік жиілік | 48 ~ 75 Hz | |
| Ажыратымдылық | Оңтайлы ажыратымдылық | 1280 x 800 @ 60 Hz |
| Максималды ажыратымдылық | 1920 x 1080 @ 60 Hz | |
| Максималды пикселдік тактілік жиілік | 148.5 MHz (Аналогтық, сандық) | |
| Қуат көзі | Айнымалы ток 100-ден 240 В дейін, 60 / 50 Hz ± 3 Hz Стандартты кернеу әртүрлі елдерде әртүрлі болуы мүмкін болғандықтан, өнімнің артқы жағындағы жапсырманы қараңыз. | |
| Экологиялық аспектілер | Жұмыс істеу | Температура: 0°C ~ 40°C (32°F ~ 104°F) Ылғалдылық: 10% ~ 80%, конденсацияланбайтын |
| Сақтау | Температура: -20°C ~ 45°C (-4°F ~ 113°F) Ылғалдылық: 5% ~ 95%, конденсацияланбайтын | |
- Plug-and-Play
Бұл мониторды кез келген Plug-and-Play үйлесімді жүйелермен орнатуға және пайдалануға болады.
Монитор мен компьютер жүйесі арасындағы екі жақты деректер алмасу монитор параметрлерін оңтайландырады.
Мониторды орнату автоматты түрде орындалады. Дегенмен, қажет болса, орнату параметрлерін реттеуге болады. - Осы өнімді өндіру табиғатына байланысты панельде миллионға шаққанда шамамен 1 пиксел (1ppm) жарқынырақ немесе күңгірт болуы мүмкін. Бұл өнімнің өнімділігіне әсер етпейді.
- Бұл құрылғы А класты сандық аппарат болып табылады.
(Тек Үндістан үшін)
Бұл өнім RoHS стандартына сәйкес келеді.
Қауіпсіз кәдеге жарату және қайта өңдеу туралы қосымша ақпарат алу үшін біздің веб-сайтымызға кіріңіз www.samsung.com/in немесе біздің
Жедел желі нөмірлеріне хабарласыңыз -1800 40 SAMSUNG (1800 40 7267864) (Тегін) / 1800 5 SAMSUNG (1800 5 7267864) (Тегін)
PowerSaver
| PowerSaver | Қалыпты жұмыс | Қуат үнемдеу режимі (SOG сигналы: DPM режимін қолдамайды) | Қуатты өшіру | ||
| Рейтинг | Әдеттегі | Макс | |||
| Қуат тұтыну | 17 W | 18 W | 18.7 W | 0.5 W | 0.5 W |
- Көрсетілген қуат тұтыну деңгейі әртүрлі жұмыс жағдайларында немесе параметрлер өзгерген кезде өзгеруі мүмкін.
- SOG(Sync On Green) қолдау көрсетілмейді.
- Қуат тұтынуды 0-ге дейін азайту үшін қуат сымын ажыратыңыз.
Егер өнімді ұзақ уақыт пайдаланбасаңыз (демалыс кезінде және т.б.), қуат кабелін ажыратыңыз.
Ақаулықтарды жою нұсқаулығы
| Мәселелер | Шешімдер |
| Экран үнемі қосылып-өшіп тұрады. | Өнім мен компьютер арасындағы кабельдік қосылымды тексеріңіз және қосылымның сенімді екеніне көз жеткізіңіз. |
| Экранда Сигнал жоқ көрсетіледі. | Өнімнің кабельмен дұрыс қосылғанын тексеріңіз. |
| Өнімге қосылған құрылғының қосылғанын тексеріңіз. | |
| Оңтайлы режим емес көрсетіледі. | Бұл хабар графикалық картадан түскен сигнал өнімнің максималды ажыратымдылығы мен жиілігінен асып кеткенде көрсетіледі. |
| Стандартты сигнал режимі кестесін қараңыз және өнім сипаттамаларына сәйкес максималды ажыратымдылық пен жиілікті орнатыңыз. | |
| Экрандағы кескіндер бұрмаланған болып көрінеді. | Өнімге кабельдік қосылымды тексеріңіз. |
| Экран анық емес. Экран бұлыңғыр. | Дөрекі және Жақсы реттеңіз. |
| Кез келген керек-жарақтарды (бейне ұзартқыш кабелі және т.б.) алып тастап, қайтадан көріңіз. | |
| Ажыратымдылық пен жиілікті ұсынылған деңгейге орнатыңыз. | |
| Экран тұрақсыз және дірілдеген болып көрінеді. | Компьютер мен графикалық картаның ажыратымдылығы мен жиілігі өніммен үйлесімді диапазон ішінде орнатылғанын тексеріңіз. Содан кейін өнім мәзіріндегі Қосымша ақпаратқа және Стандартты сигнал режимі кестесіне сілтеме жасай отырып, қажет болса, экран параметрлерін өзгертіңіз. |
| Экранда көлеңкелер немесе елес кескіндері қалады. | |
| Экран тым жарық. Экран тым қараңғы. | Жарықтылықты және Контрасттылықты реттеңіз. |
| Экран түсі сәйкес келмейді. | Суретке өтіп, Түс кеңістігі параметрлерін реттеңіз. |
| Ақ түс шынымен ақ болып көрінбейді. | Суретке өтіп, Ақ түс теңгерімін параметрлерін реттеңіз. |
| Дыбыс жоқ. | Дыбыс деңгейін тексеріңіз. |
| Дыбыс деңгейі тым төмен. | Дыбыс деңгейін реттеңіз. |
| Егер дыбыс деңгейін максималды деңгейге көтергеннен кейін де дыбыс деңгейі әлі де төмен болса, компьютердің дыбыс картасындағы немесе бағдарламалық жасақтамадағы дыбыс деңгейін реттеңіз. | |
| Қашықтан басқару пульті жұмыс істемейді. | Батареялардың дұрыс орналасқанына көз жеткізіңіз (+/-). |
| Батареялардың заряды таусылғанын тексеріңіз. | |
| Қуаттың өшіп қалғанын тексеріңіз. | |
| Қуат сымының қосылғанына көз жеткізіңіз. | |
| Маңайда қосылған қандай да бір арнайы жарықтандыру немесе неон белгілерінің бар-жоғын тексеріңіз. |
SAMSUNG ДҮНИЕ ЖҮЗІ БОЙЫНША ХАБАРЛАСЫҢЫЗ
Веб-сайт: www.samsung.com/displaysolutions
- Толық мәліметтер алу үшін веб-сайттан пайдаланушы нұсқаулығын жүктеп алыңыз.
| Ел/Аймақ | Тұтынушыларға қызмет көрсету орталығы |
| АВСТРАЛИЯ | 1300 362 603 |
| БАНГЛАДЕШ | 09612300300 08000300300 (Тегін) |
| КАМБОДЖА | +855-23-993232 1800-20-3232 (Тегін) |
| ГОНКОНГ | 3698 4698 |
| ҮНДІСТАН | 1800 40 SAMSUNG (1800 40 7267864) (Тегін) 1800 5 SAMSUNG (1800 5 7267864) (Тегін) |
| ИНДОНЕЗИЯ | 021-5699-7777 0800-112-8888 (Тегін) |
| ЖАПОНИЯ | 0120-363-905 |
| ЛАОС | +856-214-17333 |
| МАКАО | 0800 333 |
| МАЛАЙЗИЯ | 1800-88-9999 +603-7713 7420 (Шетелдік байланыс) |
| МЬЯНМА | +95-1-2399-888 |
| НЕПАЛ | 16600172667 (Тек NTC үшін тегін) 9801572667 (Ncell пайдаланушылары үшін тегін) |
| ЖАҢА ЗЕЛАНДИЯ | 0800 726 786 |
| ФИЛИППИНДЕР | 1-800-10-726-7864 [PLDT тегін] 1-800-8-726-7864 [Globe стационарлық және мобильді] 02- 422-2111 [Стандартты стационарлық] |
| СИНГАПУР | 1800 7267864 | 1800-SAMSUNG |
| ШРИ-ЛАНКА | 011 SAMSUNG (011 7267864) |
| ТАЙВАНЬ | 0800-32-9999 0809-00-5237 (B2B / Дилер) |
| ТАИЛАНД | 0-2689-3232 1800-29-3232 (Тегін) |
| ВЬЕТНАМ | 1800 588 889 |
Күніне ұсынылатын максималды 16 сағат пайдаланудан асып кету салдарынан ақау пайда болған жағдайда кепілдік жарамсыз болады.
Түс пен сыртқы түрі өнімге байланысты өзгеруі мүмкін, ал өнімділікті жақсарту үшін техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін.
HDMI және HDMI High-Definition Multimedia Interface терминдері және HDMI логотипі — Америка Құрама Штаттарындағы және басқа елдердегі HDMI Licensing LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері.
