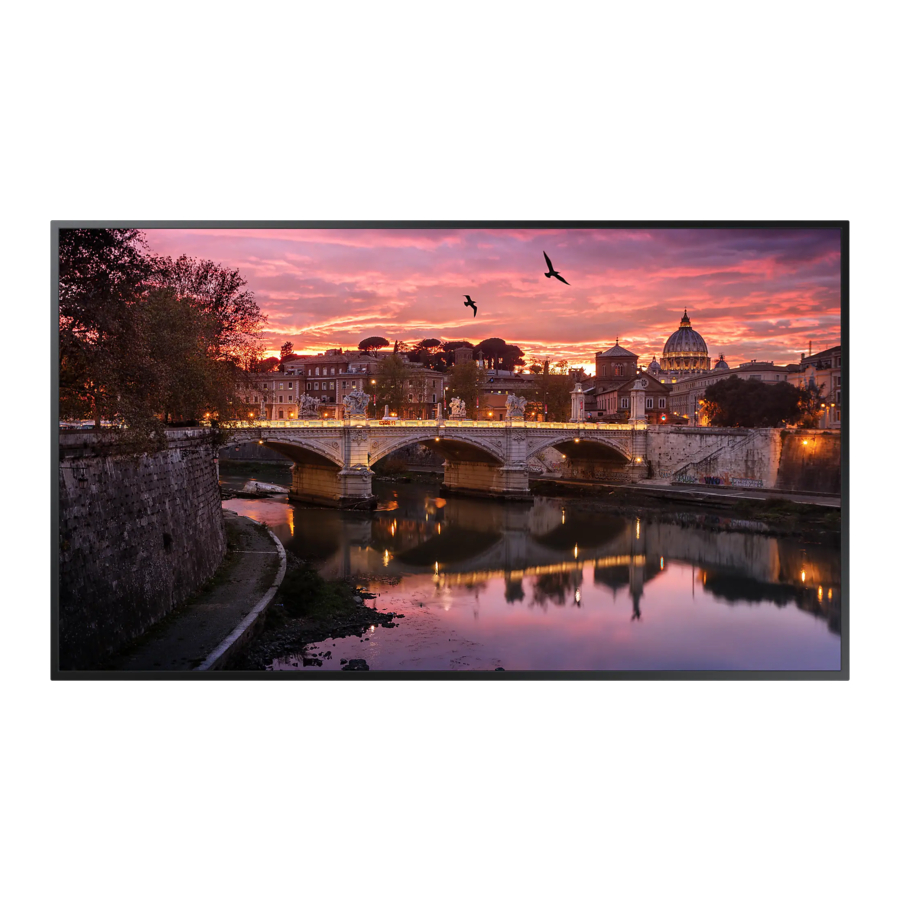

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Дисплейлерді жылдам орнату нұсқаулығы
Құрамдас бөліктерді тексеру
Кепілдік талоны (кейбір жерлерде жоқ)
Батареялар (AAA x 2) (кейбір жерлерде жоқ)
HOLDER-CABLE (Қолдау көрсетілетін модельдер: QB65R, QB75R, QB85R)
Holder-Ring x 4 (Қолдау көрсетілетін модельдер: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Егер қандай да бір құрамдас бөліктер жоқ болса, өнімді сатып алған сатушыға хабарласыңыз.
Суреттер нақты құрамдас бөліктерден өзгеше болуы мүмкін.
Порттар
- USB жады құрылғысына қосыңыз. * Өнімдегі USB порттары ең жоғары тұрақты ток 1.0A-ді қабылдайды. Егер ең жоғары мәннен асып кетсе, USB порттары жұмыс істемеуі мүмкін.
- LAN кабелін пайдаланып MDC-ге қосылады. (10/100 Mbps)
- RS232C адаптерін пайдаланып MDC-ге қосылады.
- DVI IN: DVI кабелін немесе HDMI-DVI кабелін пайдаланып бастапқы құрылғыға қосылады.
MAGICINFO IN: Magicinfo-ны пайдалану үшін DP-DVI кабелін пайдаланып желілік қорапқа қосылады. - HDMI кабелін немесе HDMI-DVI кабелін пайдаланып бастапқы құрылғыға қосылады.
- USB жады құрылғысына қосыңыз.
* Өнімдегі USB порттары ең жоғары тұрақты ток 0.5A-ді қабылдайды. Егер ең жоғары мәннен асып кетсе, USB порттары жұмыс істемеуі мүмкін. - Дыбыс кабелі арқылы бастапқы құрылғыдан дыбыс алады.
- Дыбыс кабелі арқылы дыбысты дыбыс құрылғысына шығарады.
- Қашықтан басқару пультінен сигналдарды қабылдайтын сыртқы ИҚ кабеліне қосылады.
- RS232C адаптерін пайдаланып MDC-ге қосылады.
Бөлшектер
- Қашықтан басқару сенсоры Тиісті функцияны орындау үшін өнімнің алдыңғы жағындағы сенсорға бағыттап қашықтан басқару пультіндегі түймені басыңыз.
* Осы өнімнің қашықтан басқару пультімен бір кеңістікте басқа дисплей құрылғыларын пайдалану басқа дисплей құрылғыларын кездейсоқ басқаруға әкелуі мүмкін. - Қуат индикаторы
- Қуат түймесі (Power button)
Өнімді қосады немесе өшіреді.
Бастапқы құрылғыны қосу және пайдалану
ДК-ге қосылу
Дыбыс жүйесіне қосылу
Бейне құрылғысына қосылу
LAN кабелін қосу
Қосылым үшін Cat7(*STP Type) кабелін пайдаланыңыз. (10/100 Mbps)
*Экраналған бұралған жұп
MDC-ге қосылу
MDC бағдарламасын пайдалану жолы туралы толық ақпаратты бағдарламаны орнатқаннан кейін Анықтамадан қараңыз. MDC бағдарламасы веб-сайтта қол жетімді. http://www.samsung.com/displaysolutions
Ақаулықтарды жою нұсқаулығы
| Мәселелер | Шешімдер |
| Экран үнемі қосылып-өшіп тұрады. | Өнім мен ДК арасындағы кабельдің дұрыс қосылғанын тексеріңіз. |
| Оңтайлы режим емес көрсетіледі. | Бұл хабар графикалық картадан түскен сигнал өнімнің ең жоғары ажыратымдылығы мен жиілігінен асқан кезде көрсетіледі. |
| Стандартты сигнал режимі кестесін қараңыз және өнім сипаттамаларына сәйкес ең жоғары ажыратымдылық пен жиілікті орнатыңыз. |
Қабырғаға орнату жинағының сипаттамалары
 Модель атауы |  C (мм) |  Стандартты бұранда |  Саны |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Сипаттамалар
| Модель атауы | QB43R | QB49R | QB50R | QB55R | |||
| Панель | Өлшемі | 43 CLASS (42.5 дюйм / 107.9 см) | 49 CLASS (48.5 дюйм / 123.2 см) | 50 CLASS )49.5 дюйм / 125.7 см) | 55 CLASS )54.6 дюйм / 138.7 см) | ||
| Дисплей аумағы | 941.184 мм (H) x 529.416 мм (V) | 1073.78 мм (H) x 604.0 мм (V) | 1095.84 мм (H) x 616.41 мм )V) | 1209.6 мм )H) x 680.4 мм )V) | |||
| Модель атауы | QB65R | QB75R | QB85R | ||||
| Панель | Өлшемі | 65 CLASS (64.5 дюйм / 163.9 см) | 75 CLASS (74.5 дюйм / 189.3 см) | 85 CLASS (84.5 дюйм /214.7 см) | |||
| Дисплей аумағы | 1428.48 мм (H) x 803.52 мм (V) | 1650.24 мм (H) x 928.26 мм )V) | 1872.0 мм (H) x 1053.0 мм (V) | ||||
| Қуат көзі | AC100-240V~ 50/60Hz Стандартты кернеу әртүрлі елдерде әртүрлі болуы мүмкін болғандықтан, өнімнің артқы жағындағы жапсырманы қараңыз. | ||||||
| Экологиялық мәселелер | Жұмыс істеу | Температура: 0°C – 40°C (32°F – 104°F) Ылғалдылық: 10% – 80%, конденсацияланбайды | |||||
| Сақтау | Температура: -20°C – 45°C (-4°F – 113°F) Ылғалдылық: 5% – 95%, конденсацияланбайды | ||||||
* Бұл А класты өнім. Тұрмыстық ортада бұл өнім радио кедергісін тудыруы мүмкін, бұл жағдайда пайдаланушыдан тиісті шаралар қабылдау талап етілуі мүмкін. (Қолдау көрсетілетін модель: QB85R)
Бұл құрылғы В класты сандық аппарат болып табылады. (Қолдау көрсетілетін модельдер: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Құрылғының толық сипаттамалары үшін Samsung Electronics веб-сайтына кіріңіз.
*Осы өнімді күніне пайдаланудың ұсынылатын сағат саны 16 сағаттан аз. Егер өнім күніне 16 сағаттан артық пайдаланылса, кепілдік жарамсыз болуы мүмкін.
*Түс пен сыртқы түрі өнімге байланысты өзгеруі мүмкін, ал нұсқаулықтағы мазмұн өнімділікті жақсарту үшін алдын ала ескертусіз өзгертілуі мүмкін.
HDMI және HDMI High-Definition Multimedia Interface терминдері және HDMI логотипі — Америка Құрама Штаттарындағы және басқа елдердегі HDMI Licensing LLC компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады.
