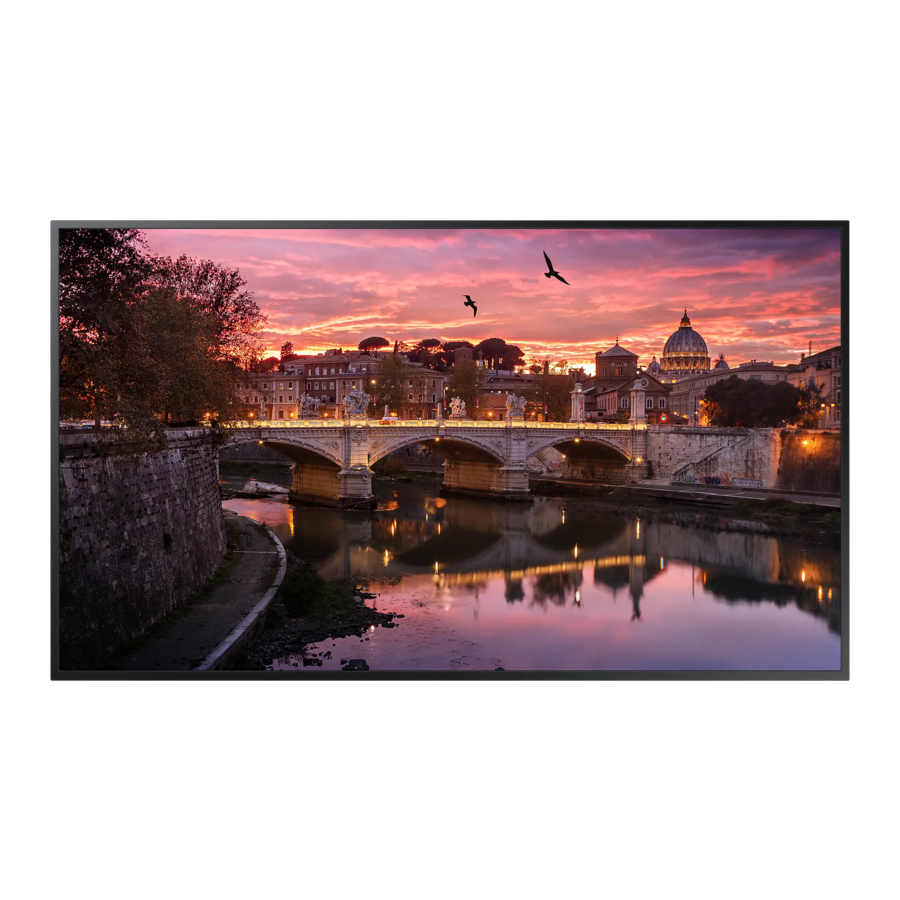

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Udhëzues i Shpejtë i Instalimit të Ekraneve
Kontrollimi i Komponentëve
Kartë garancie (Nuk është e disponueshme në disa vende)
Bateri (AAA x 2) (Nuk është e disponueshme në disa vende)
MBAJTËSE-KABËLL (Modelet e mbështetura: QB65R, QB75R, QB85R)
Unazë mbajtëse x 4 (Modelet e mbështetura: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Kontaktoni shitësin ku e keni blerë produktin nëse mungojnë ndonjë nga komponentët.
Fotografitë mund të duken ndryshe nga komponentët aktualë.
Portet
- Lidheni me një pajisje memorie USB. * Portet USB në produkt pranojnë një rrymë konstante maksimale prej 1.0A. Nëse tejkalohet vlera maksimale, portet USB mund të mos funksionojnë.
- Lidhet me MDC duke përdorur një kabllo LAN. (10/100 Mbps)
- Lidhet me MDC duke përdorur një përshtatës RS232C.
- DVI IN: Lidhet me një pajisje burimore duke përdorur një kabllo DVI ose kabllo HDMI-DVI.
MAGICINFO IN: Lidhet me një kuti rrjeti duke përdorur kabllo DP-DVI për të përdorur Magicinfo. - Lidhet me një pajisje burimore duke përdorur një kabllo HDMI ose kabllo HDMI-DVI.
- Lidheni me një pajisje memorie USB.
* Portet USB në produkt pranojnë një rrymë konstante maksimale prej 0.5A. Nëse tejkalohet vlera maksimale, portet USB mund të mos funksionojnë. - Merr zë nga një pajisje burimore përmes një kablloje audio.
- Dërgon zë në një pajisje audio përmes një kablloje audio.
- Lidhet me një kabllo të jashtme IR që merr sinjale nga telekomanda.
- Lidhet me MDC duke përdorur një përshtatës RS232C.
Pjesët
- Sensori i telekomandës Shtypni një buton në telekomandë duke e drejtuar atë nga sensori në pjesën e përparme të produktit për të kryer funksionin përkatës.
* Përdorimi i pajisjeve të tjera të ekranit në të njëjtin hapësirë si telekomanda e këtij produkti mund të shkaktojë kontrollimin e paqëllimshëm të pajisjeve të tjera të ekranit. - Treguesi i energjisë
- Butoni i energjisë (Power button)
E ndez ose e fik produktin.
Lidhja dhe Përdorimi i një Pajisje Burimore
Lidhja me një PC
Lidhja me një Sistem Audio
Lidhja me një Pajisje Video
Lidhja e Kabllos LAN
Përdorni kabllo Cat7(*STP Type) për lidhjen. (10/100 Mbps)
*Çift i Përdredhur i Mbrojtur
Lidhja me MDC
Për detaje se si të përdorni programin MDC, referojuni Ndihmës pasi të keni instaluar programin. Programi MDC është i disponueshëm në faqen e internetit. http://www.samsung.com/displaysolutions
Udhëzues për Zgjidhjen e Problemeve
| Çështjet (Issues) | Zgjidhjet (Solutions) |
| Ekrani vazhdon të ndizet dhe fiket. | Kontrolloni që kablloja midis produktit dhe PC-së të jetë lidhur saktë. |
| Shfaqet "Not Optimum Mode" ("Modaliteti Jo Optimal"). | Ky mesazh shfaqet kur një sinjal nga karta grafike tejkalon rezolucionin dhe frekuencën maksimale të produktit. |
| Referojuni Tabelës Standarde të Modalitetit të Sinjalit dhe vendosni rezolucionin dhe frekuencën maksimale sipas specifikimeve të produktit. |
Specifikimet e Kompletit të Montimit në Mur
 Emri i Modelit (Model Name) |  C (mm) |  Vidë Standarde (Standard Screw) |  Sasia (Quantity) |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Specifikimet
| Emri i Modelit (Model Name) | QB43R | QB49R | QB50R | QB55R | |||
| Paneli (Panel) | Madhësia (Size) | 43 CLASS (42.5 inç / 107.9 cm) | 49 CLASS (48.5 inç / 123.2 cm) | 50 CLASS (49.5 inç / 125.7 cm) | 55 CLASS (54.6 inç / 138.7 cm) | ||
| Zona e ekranit (Display area) | 941.184 mm (H) x 529.416 mm (V) | 1073.78 mm (H) x 604.0 mm (V) | 1095.84 mm (H) x 616.41 mm (V) | 1209.6 mm (H) x 680.4 mm (V) | |||
| Emri i Modelit (Model Name) | QB65R | QB75R | QB85R | ||||
| Paneli (Panel) | Madhësia (Size) | 65 CLASS (64.5 inç / 163.9 cm) | 75 CLASS (74.5 inç / 189.3 cm) | 85 CLASS (84.5 inç /214.7 cm) | |||
| Zona e ekranit (Display area) | 1428.48 mm (H) x 803.52 mm (V) | 1650.24 mm (H) x 928.26 mm (V) | 1872.0 mm (H) x 1053.0 mm (V) | ||||
| Furnizimi me Energji (Power Supply) | AC100-240V~ 50/60Hz Referojuni etiketës në pjesën e pasme të produktit pasi tensioni standard mund të ndryshojë në vende të ndryshme. | ||||||
| Konsideratat mjedisore (Environmental considerations) | Funksionimi (Operating) | Temperatura: 0°C – 40°C (32°F – 104°F) Lagështia: 10% – 80%, pa kondensim | |||||
| Magazinimi (Storage) | Temperatura: -20°C – 45°C (-4°F – 113°F) Lagështia: 5% – 95%, pa kondensim | ||||||
* Ky është një produkt i klasit A. Në një mjedis shtëpiak, ky produkt mund të shkaktojë ndërhyrje radioje, në të cilin rast përdoruesit mund t'i kërkohet të marrë masa të përshtatshme. (Modeli i mbështetur: QB85R)
Kjo pajisje është një aparat dixhital i Klasit B. (Modelet e mbështetura: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Për specifikime të detajuara të pajisjes, vizitoni faqen e internetit të Samsung Electronics.
*Orët e rekomanduara të përdorimit në ditë të këtij produkti janë nën 16 orë. Nëse produkti përdoret për më shumë se 16 orë në ditë, garancia mund të jetë e pavlefshme.
*Ngjyra dhe pamja mund të ndryshojnë në varësi të produktit, dhe përmbajtja në manual mund të ndryshojë pa njoftim paraprak për të përmirësuar performancën.
Termat HDMI dhe HDMI High-Definition Multimedia Interface, dhe Logoja HDMI janë marka tregtare ose marka të regjistruara të HDMI Licensing LLC në Shtetet e Bashkuara dhe vende të tjera.
