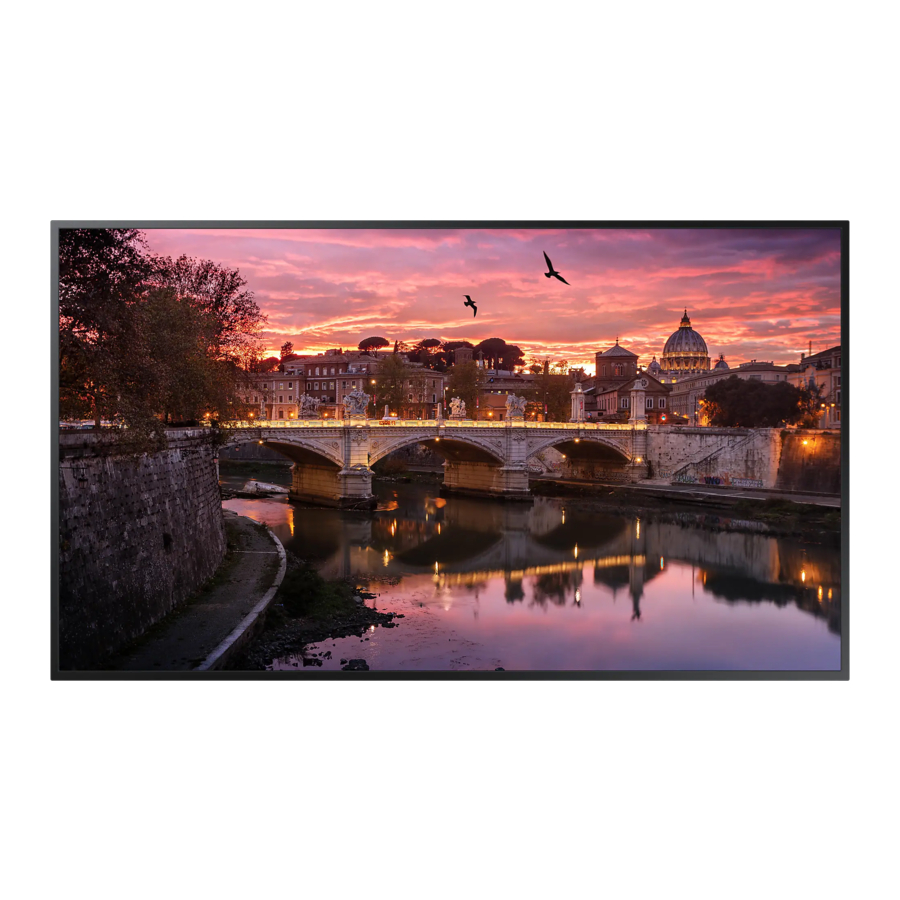

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Guide d'installation rapide des écrans
Vérification des composants
Carte de garantie (Non disponible à certains endroits)
Piles (AAA x 2) (Non disponible à certains endroits)
SUPPORT-CÂBLE (Modèles pris en charge : QB65R, QB75R, QB85R)
Anneau de support x 4 (Modèles pris en charge : QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Contactez le vendeur chez qui vous avez acheté le produit s'il manque des composants.
Les images peuvent différer des composants réels.
Ports
- Connectez-vous à un périphérique de mémoire USB. * Les ports USB du produit acceptent un courant constant maximal de 1,0 A. Si cette valeur est dépassée, les ports USB risquent de ne pas fonctionner.
- Se connecte au MDC à l'aide d'un câble LAN. (10/100 Mbps)
- Se connecte au MDC à l'aide d'un adaptateur RS232C.
- DVI IN : Se connecte à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI.
MAGICINFO IN : Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. - Se connecte à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.
- Connectez-vous à un périphérique de mémoire USB.
* Les ports USB du produit acceptent un courant constant maximal de 0,5 A. Si cette valeur est dépassée, les ports USB risquent de ne pas fonctionner. - Reçoit le son d'un périphérique source via un câble audio.
- Transmet le son à un périphérique audio via un câble audio.
- Se connecte à un câble IR externe qui reçoit les signaux de la télécommande.
- Se connecte au MDC à l'aide d'un adaptateur RS232C.
Pièces
- Capteur de télécommande Appuyez sur un bouton de la télécommande en pointant vers le capteur situé à l'avant du produit pour effectuer la fonction correspondante.
* L'utilisation d'autres dispositifs d'affichage dans le même espace que la télécommande de ce produit peut entraîner un contrôle involontaire des autres dispositifs d'affichage. - Voyant d'alimentation
- Bouton d'alimentation
Allume ou éteint le produit.
Connexion et utilisation d'un périphérique source
Connexion à un PC
Connexion à un système audio
Connexion à un périphérique vidéo
Connexion du câble LAN
Utilisez un câble Cat7 (*Type STP) pour la connexion. (10/100 Mbps)
*Paire torsadée blindée
Connexion au MDC
Pour plus de détails sur l'utilisation du programme MDC, consultez l'aide après l'installation du programme. Le programme MDC est disponible sur le site web. http://www.samsung.com/displaysolutions
Guide de dépannage
| Problèmes | Solutions |
| L'écran s'allume et s'éteint continuellement. | Vérifiez que le câble entre le produit et le PC est correctement connecté. |
| Le mode non optimal est affiché. | Ce message s'affiche lorsqu'un signal de la carte graphique dépasse la résolution et la fréquence maximales du produit. |
| Reportez-vous au tableau des modes de signal standard et définissez la résolution et la fréquence maximales conformément aux spécifications du produit. |
Spécifications du kit de montage mural
 Nom du modèle |  C (mm) |  Vis standard |  Quantité |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Spécifications
| Nom du modèle | QB43R | QB49R | QB50R | QB55R | |||
| Dalle | Taille | 43 CLASSE (42.5 pouces / 107.9 cm) | 49 CLASSE (48.5 pouces / 123.2 cm) | 50 CLASSE (49.5 pouces / 125.7 cm) | 55 CLASSE (54.6 pouces / 138.7 cm) | ||
| Zone d'affichage | 941.184 mm (H) x 529.416 mm (V) | 1073.78 mm (H) x 604.0 mm (V) | 1095.84 mm (H) x 616.41 mm (V) | 1209.6 mm (H) x 680.4 mm (V) | |||
| Nom du modèle | QB65R | QB75R | QB85R | ||||
| Dalle | Taille | 65 CLASSE (64.5 pouces / 163.9 cm) | 75 CLASSE (74.5 pouces / 189.3 cm) | 85 CLASSE (84.5 pouces / 214.7 cm) | |||
| Zone d'affichage | 1428.48 mm (H) x 803.52 mm (V) | 1650.24 mm (H) x 928.26 mm (V) | 1872.0 mm (H) x 1053.0 mm (V) | ||||
| Alimentation | AC100-240V~ 50/60Hz Reportez-vous à l'étiquette au dos du produit, car la tension standard peut varier selon les pays. | ||||||
| Considérations environnementales | Fonctionnement | Température : 0°C – 40°C (32°F – 104°F) Humidité : 10% – 80%, sans condensation | |||||
| Stockage | Température : -20°C – 45°C (-4°F – 113°F) Humidité : 5% – 95%, sans condensation | ||||||
* Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates. (Modèle pris en charge : QB85R)
Cet appareil est un appareil numérique de classe B. (Modèles pris en charge : QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Pour des spécifications détaillées de l'appareil, visitez le site web de Samsung Electronics.
*Le nombre d'heures d'utilisation recommandé par jour de ce produit est inférieur à 16 heures. Si le produit est utilisé plus de 16 heures par jour, la garantie peut être annulée.
*La couleur et l'apparence peuvent différer selon le produit, et le contenu du manuel est sujet à modification sans préavis pour améliorer les performances.
Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
