Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Guida di installazione rapida dei display

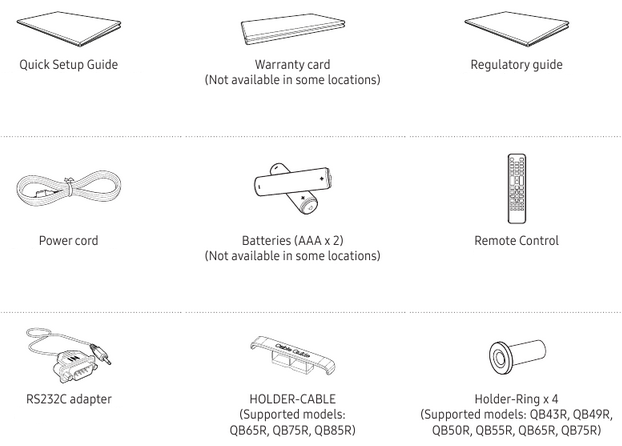

Verifica dei componenti
Scheda di garanzia (non disponibile in alcune località)
Batterie (AAA x 2) (non disponibile in alcune località)
HOLDER-CABLE (Modelli supportati: QB65R, QB75R, QB85R)
Holder-Ring x 4 (Modelli supportati: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Contattare il rivenditore da cui è stato acquistato il prodotto se mancano dei componenti.
Le immagini potrebbero differire dai componenti effettivi.

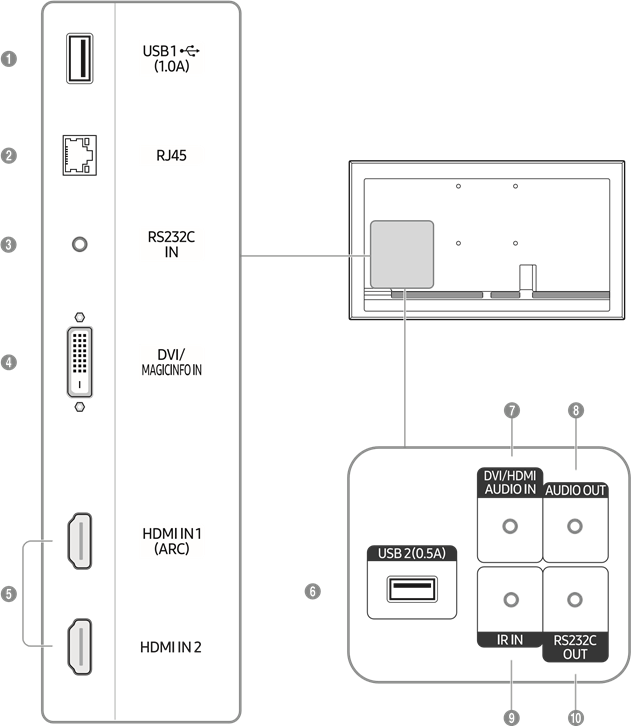

Porte
- Collegare a un dispositivo di memoria USB. * Le porte USB del prodotto accettano una corrente costante massima di 1,0 A. Se il valore massimo viene superato, le porte USB potrebbero non funzionare.
- Si collega a MDC tramite un cavo LAN. (10/100 Mbps)
- Si collega a MDC tramite un adattatore RS232C.
- DVI IN: Si collega a un dispositivo sorgente tramite un cavo DVI o un cavo HDMI-DVI.
MAGICINFO IN: Si collega a un network box tramite un cavo DP-DVI per utilizzare Magicinfo. - Si collega a un dispositivo sorgente tramite un cavo HDMI o un cavo HDMI-DVI.
- Collegare a un dispositivo di memoria USB.
* Le porte USB del prodotto accettano una corrente costante massima di 0,5 A. Se il valore massimo viene superato, le porte USB potrebbero non funzionare. - Riceve l'audio da un dispositivo sorgente tramite un cavo audio.
- Invia l'audio a un dispositivo audio tramite un cavo audio.
- Si collega a un cavo IR esterno che riceve segnali dal telecomando.
- Si collega a MDC tramite un adattatore RS232C.

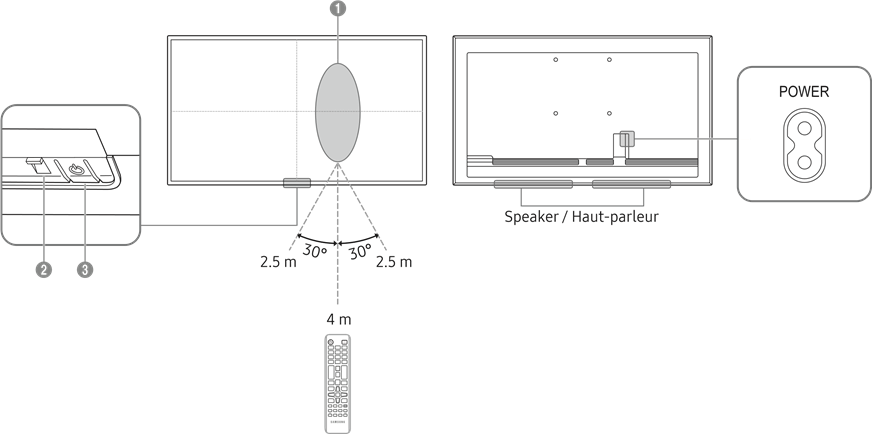

Parti
- Sensore remoto: premere un pulsante sul telecomando puntando il sensore sulla parte anteriore del prodotto per eseguire la funzione corrispondente.
* L'utilizzo di altri dispositivi di visualizzazione nello stesso spazio del telecomando di questo prodotto può causare il controllo involontario degli altri dispositivi di visualizzazione. - Indicatore di alimentazione
- Power button (pulsante di accensione)
Accende o spegne il prodotto.
Collegamento e utilizzo di un dispositivo sorgente

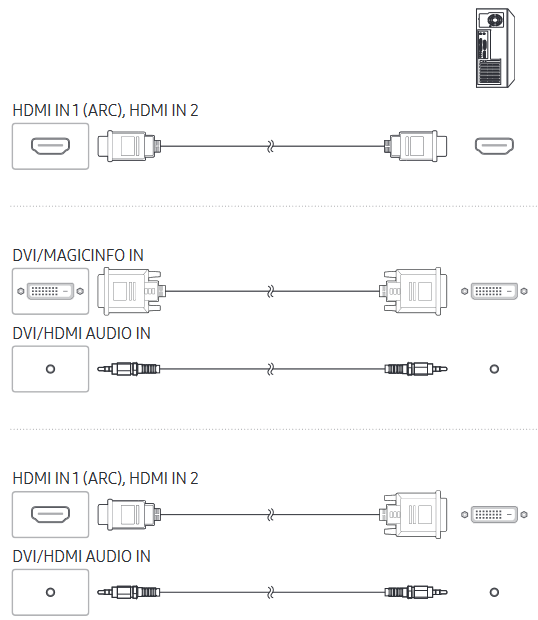

Collegamento a un PC

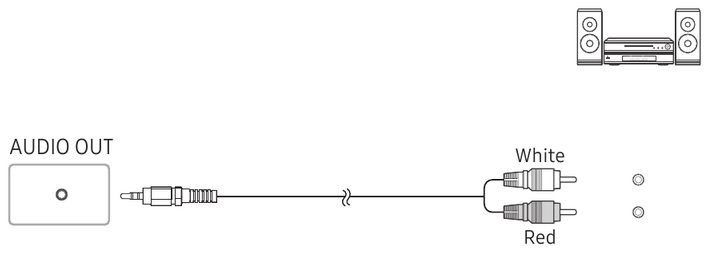

Collegamento a un sistema audio

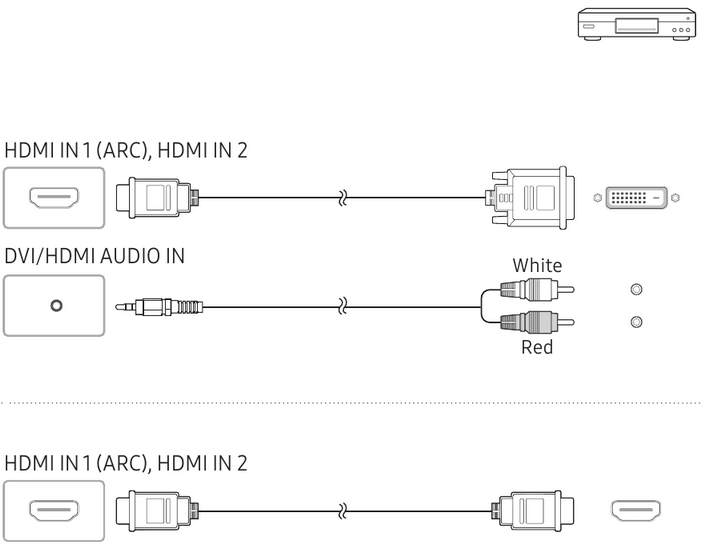

Collegamento a un dispositivo video

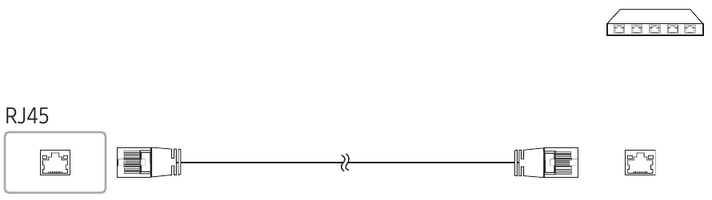

Collegamento del cavo LAN
Utilizzare un cavo Cat7 (*STP Type) per il collegamento. (10/100 Mbps)
*Shielded Twist Pair

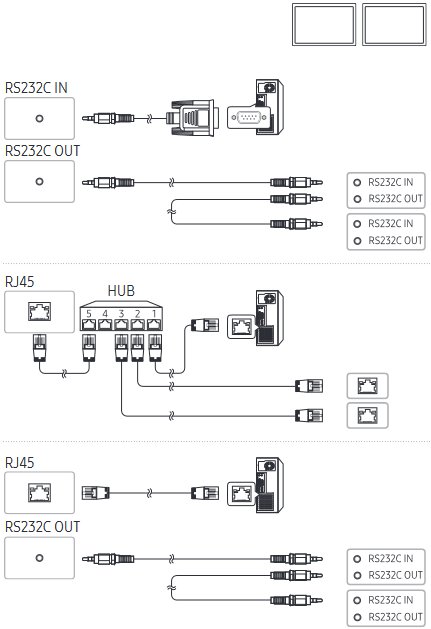

Collegamento a MDC
Per i dettagli su come utilizzare il programma MDC, fare riferimento alla Guida dopo aver installato il programma. Il programma MDC è disponibile sul sito web. http://www.samsung.com/displaysolutions
Guida alla risoluzione dei problemi
| Problemi | Soluzioni |
| Lo schermo continua ad accendersi e spegnersi. | Verificare che il cavo tra il prodotto e il PC sia collegato correttamente. |
| Viene visualizzata la modalità non ottimale. | Questo messaggio viene visualizzato quando un segnale dalla scheda grafica supera la risoluzione e la frequenza massime del prodotto. |
| Fare riferimento alla tabella delle modalità di segnale standard e impostare la risoluzione e la frequenza massime in base alle specifiche del prodotto. |

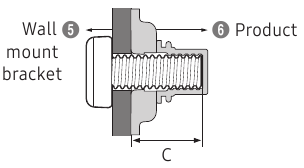

Specifiche del kit di montaggio a parete
 Nome modello |  C (mm) |  Vite standard |  Quantità |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Specifiche
| Nome modello | QB43R | QB49R | QB50R | QB55R | |||
| Pannello | Dimensioni | 43 CLASS (42,5 pollici / 107,9 cm) | 49 CLASS (48,5 pollici / 123,2 cm) | 50 CLASS )49,5 pollici / 125,7 cm) | 55 CLASS )54,6 pollici / 138,7 cm) | ||
| Area di visualizzazione | 941,184 mm (H) x 529,416 mm (V) | 1073,78 mm (H) x 604,0 mm (V) | 1095,84 mm (H) x 616,41 mm )V) | 1209,6 mm )H) x 680,4 mm )V) | |||
| Nome modello | QB65R | QB75R | QB85R | ||||
| Pannello | Dimensioni | 65 CLASS (64,5 pollici / 163,9 cm) | 75 CLASS (74,5 pollici / 189,3 cm) | 85 CLASS (84,5 pollici /214,7 cm) | |||
| Area di visualizzazione | 1428,48 mm (H) x 803,52 mm (V) | 1650,24 mm (H) x 928,26 mm )V) | 1872,0 mm (H) x 1053,0 mm (V) | ||||
| Alimentazione | AC100-240V~ 50/60Hz Fare riferimento all'etichetta sul retro del prodotto poiché la tensione standard può variare in diversi paesi. | ||||||
| Considerazioni ambientali | Funzionamento | Temperatura: 0°C – 40°C (32°F – 104°F) Umidità: 10% – 80%, senza condensa | |||||
| Stoccaggio | Temperatura: -20°C – 45°C (-4°F – 113°F) Umidità: 5% – 95%, senza condensa | ||||||
* Questo è un prodotto di classe A. In un ambiente domestico, questo prodotto può causare interferenze radio, nel qual caso all'utente potrebbe essere richiesto di adottare misure adeguate. (Modello supportato: QB85R)
Questo dispositivo è un apparato digitale di Classe B. (Modelli supportati: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Per le specifiche dettagliate del dispositivo, visitare il sito web di Samsung Electronics.
*Le ore di utilizzo raccomandate al giorno di questo prodotto sono inferiori a 16 ore. Se il prodotto viene utilizzato per più di 16 ore al giorno, la garanzia potrebbe essere annullata.
*Il colore e l'aspetto possono variare a seconda del prodotto e il contenuto del manuale è soggetto a modifiche senza preavviso per migliorare le prestazioni.
I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.
