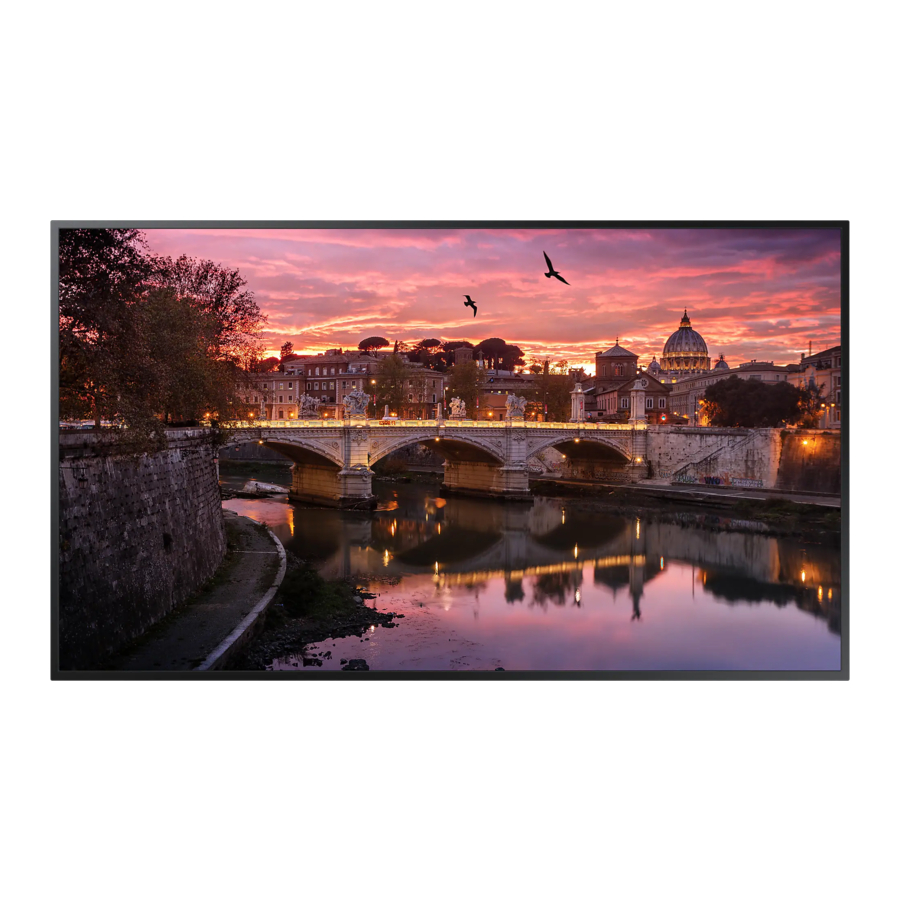

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Mwongozo wa Usanidi wa Haraka wa Maonyesho
Kuangalia Vipengele
Kadi ya udhamini (Haipatikani katika maeneo mengine)
Betri (AAA x 2) (Haipatikani katika maeneo mengine)
HOLDER-CABLE (Miundo inayotumika: QB65R, QB75R, QB85R)
Holder-Ring x 4 (Miundo inayotumika: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Wasiliana na muuzaji ambapo ulinunua bidhaa ikiwa vipengele vyovyote havipo.
Picha zinaweza kuonekana tofauti na vipengele halisi.
Bandari
- Unganisha kwenye kifaa cha kumbukumbu cha USB. * Bandari za USB kwenye bidhaa hukubali kiwango cha juu cha sasa cha 1.0A. Ikiwa thamani ya juu imezidi, bandari za USB zinaweza zisifanye kazi.
- Inaunganisha kwa MDC kwa kutumia kebo ya LAN. (10/100 Mbps)
- Inaunganisha kwa MDC kwa kutumia adapta ya RS232C.
- DVI IN: Inaunganisha kwenye kifaa cha chanzo kwa kutumia kebo ya DVI au kebo ya HDMI-DVI.
MAGICINFO IN: Inaunganisha kwenye kisanduku cha mtandao kwa kutumia kebo ya DP-DVI ili kutumia Magicinfo. - Inaunganisha kwenye kifaa cha chanzo kwa kutumia kebo ya HDMI au kebo ya HDMI-DVI.
- Unganisha kwenye kifaa cha kumbukumbu cha USB.
* Bandari za USB kwenye bidhaa hukubali kiwango cha juu cha sasa cha 0.5A. Ikiwa thamani ya juu imezidi, bandari za USB zinaweza zisifanye kazi. - Hupokea sauti kutoka kwa kifaa cha chanzo kupitia kebo ya sauti.
- Hutoa sauti kwa kifaa cha sauti kupitia kebo ya sauti.
- Inaunganisha kwenye kebo ya nje ya IR ambayo hupokea ishara kutoka kwa kidhibiti cha mbali.
- Inaunganisha kwa MDC kwa kutumia adapta ya RS232C.
Sehemu
- Sensor ya mbali Bonyeza kitufe kwenye kidhibiti cha mbali ukielekeza kwenye sensor mbele ya bidhaa ili kufanya kazi inayolingana.
* Kutumia vifaa vingine vya kuonyesha katika nafasi sawa na kidhibiti cha mbali cha bidhaa hii kunaweza kusababisha vifaa vingine vya kuonyesha kudhibitiwa bila kukusudia. - Kiashiria cha nguvu
- Kitufe cha nguvu (Power button)
Huwasha au kuzima bidhaa.
Kuunganisha na Kutumia Kifaa cha Chanzo
Kuunganisha kwenye PC
Kuunganisha kwenye Mfumo wa Sauti
Kuunganisha kwenye Kifaa cha Video
Kuunganisha Kebo ya LAN
Tumia kebo ya Cat7(*STP Type) kwa muunganisho. (10/100 Mbps)
*Shielded Twist Pair
Kuunganisha kwa MDC
Kwa maelezo kuhusu jinsi ya kutumia programu ya MDC, rejelea Msaada baada ya kusakinisha programu. Programu ya MDC inapatikana kwenye tovuti. http://www.samsung.com/displaysolutions
Mwongozo wa Utatuzi
| Masuala (Issues) | Suluhu (Solutions) |
| Skrini inaendelea kuwasha na kuzima. | Hakikisha kuwa kebo kati ya bidhaa na PC imeunganishwa kwa usahihi. |
| Hali Isiyo Bora (Not Optimum Mode) inaonyeshwa. | Ujumbe huu unaonyeshwa wakati ishara kutoka kwa kadi ya picha inazidi azimio la juu na marudio ya bidhaa. |
| Rejelea Jedwali la Hali ya Ishara ya Kawaida na uweke azimio la juu na marudio kulingana na vipimo vya bidhaa. |
Vipimo vya Seti ya Kupachika Ukutani
 Jina la Muundo (Model Name) |  C (mm) |  Parafujo ya Kawaida (Standard Screw) |  Wingi (Quantity) |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Vipimo
| Jina la Muundo (Model Name) | QB43R | QB49R | QB50R | QB55R | |||
| Paneli (Panel) | Ukubwa (Size) | 43 CLASS (inchi 42.5 / 107.9 cm) | 49 CLASS (inchi 48.5 / 123.2 cm) | 50 CLASS (inchi 49.5 / 125.7 cm) | 55 CLASS (inchi 54.6 / 138.7 cm) | ||
| Eneo la kuonyesha (Display area) | 941.184 mm (H) x 529.416 mm (V) | 1073.78 mm (H) x 604.0 mm (V) | 1095.84 mm (H) x 616.41 mm (V) | 1209.6 mm (H) x 680.4 mm (V) | |||
| Jina la Muundo (Model Name) | QB65R | QB75R | QB85R | ||||
| Paneli (Panel) | Ukubwa (Size) | 65 CLASS (inchi 64.5 / 163.9 cm) | 75 CLASS (inchi 74.5 / 189.3 cm) | 85 CLASS (inchi 84.5 /214.7 cm) | |||
| Eneo la kuonyesha (Display area) | 1428.48 mm (H) x 803.52 mm (V) | 1650.24 mm (H) x 928.26 mm (V) | 1872.0 mm (H) x 1053.0 mm (V) | ||||
| Ugavi wa Nguvu (Power Supply) | AC100-240V~ 50/60Hz Rejelea lebo iliyo nyuma ya bidhaa kwani voltage ya kawaida inaweza kutofautiana katika nchi tofauti. | ||||||
| Mazingatio ya kimazingira (Environmental considerations) | Uendeshaji (Operating) | Joto: 0°C – 40°C (32°F – 104°F) Unyevu: 10% – 80%, isiyo ya kubana | |||||
| Hifadhi (Storage) | Joto: -20°C – 45°C (-4°F – 113°F) Unyevu: 5% – 95%, isiyo ya kubana | ||||||
* Hii ni bidhaa ya darasa A. Katika mazingira ya nyumbani bidhaa hii inaweza kusababisha usumbufu wa redio ambapo mtumiaji anaweza kuhitajika kuchukua hatua za kutosha. (Muundo unaotumika: QB85R)
Kifaa hiki ni vifaa vya dijiti vya Darasa B. (Miundo inayotumika: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Kwa vipimo vya kina vya kifaa, tembelea tovuti ya Samsung Electronics.
*Masaa yaliyopendekezwa ya matumizi kwa siku ya bidhaa hii ni chini ya masaa 16. Ikiwa bidhaa inatumiwa kwa zaidi ya masaa 16 kwa siku, dhamana inaweza kuwa batili.
*Rangi na muonekano unaweza kutofautiana kulingana na bidhaa, na yaliyomo kwenye mwongozo yanaweza kubadilika bila taarifa ya mapema ili kuboresha utendaji.
Maneno HDMI na HDMI High-Definition Multimedia Interface, na Nembo ya HDMI ni alama za biashara au alama za biashara zilizosajiliwa za HDMI Licensing LLC nchini Merika na nchi zingine.
Marejeleo
Pakua mwongozo
Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
Pakua Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Mwongozo wa Usanidi wa Haraka wa Maonyesho
