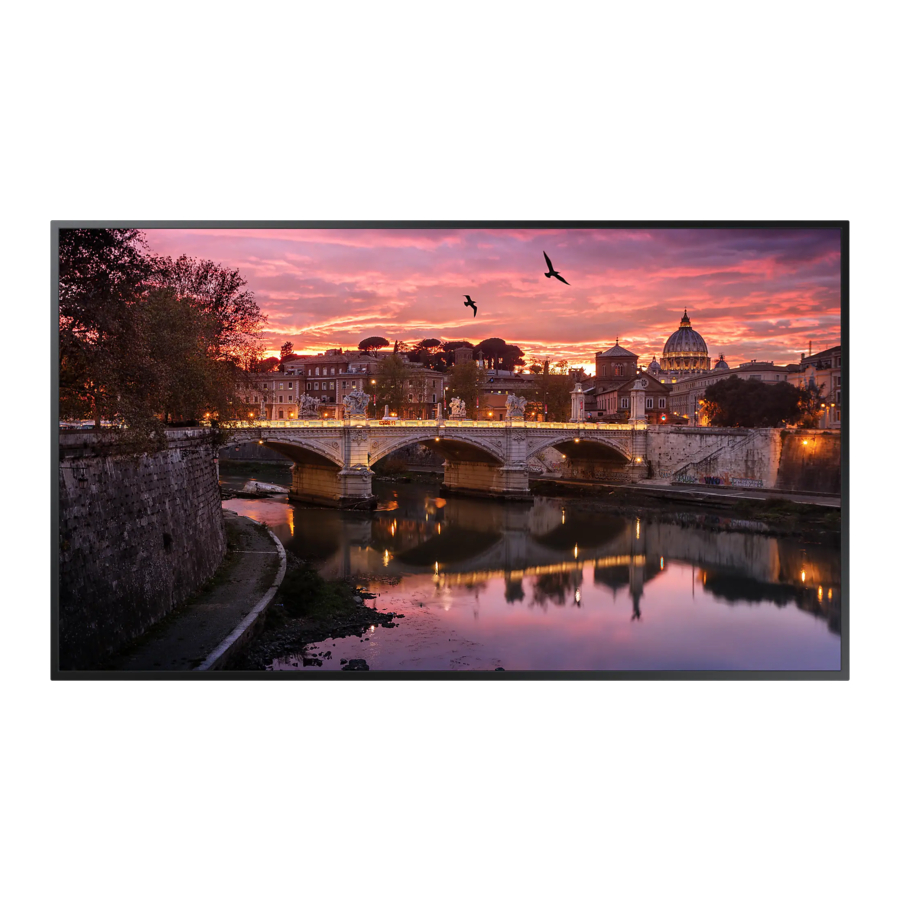

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Wyświetlacze - Przewodnik szybkiej konfiguracji
Sprawdzanie komponentów
Karta gwarancyjna (niedostępna w niektórych lokalizacjach)
Baterie (AAA x 2) (niedostępne w niektórych lokalizacjach)
UCHWYT-KABEL (Obsługiwane modele: QB65R, QB75R, QB85R)
Pierścień uchwytu x 4 (Obsługiwane modele: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Skontaktuj się ze sprzedawcą, u którego zakupiłeś produkt, jeśli brakuje jakichkolwiek komponentów.
Zdjęcia mogą wyglądać inaczej niż rzeczywiste komponenty.
Porty
- Podłącz do urządzenia pamięci USB. * Porty USB w produkcie akceptują maksymalny stały prąd 1.0A. W przypadku przekroczenia wartości maksymalnej porty USB mogą nie działać.
- Łączy się z MDC za pomocą kabla LAN. (10/100 Mbps)
- Łączy się z MDC za pomocą adaptera RS232C.
- DVI IN: Łączy się z urządzeniem źródłowym za pomocą kabla DVI lub kabla HDMI-DVI.
MAGICINFO IN: Łączy się z modułem sieciowym za pomocą kabla DP-DVI, aby korzystać z Magicinfo. - Łączy się z urządzeniem źródłowym za pomocą kabla HDMI lub kabla HDMI-DVI.
- Podłącz do urządzenia pamięci USB.
* Porty USB w produkcie akceptują maksymalny stały prąd 0.5A. W przypadku przekroczenia wartości maksymalnej porty USB mogą nie działać. - Odbiera dźwięk z urządzenia źródłowego za pomocą kabla audio.
- Wysyła dźwięk do urządzenia audio za pomocą kabla audio.
- Łączy się z zewnętrznym kablem IR, który odbiera sygnały z pilota zdalnego sterowania.
- Łączy się z MDC za pomocą adaptera RS232C.
Części
- Czujnik zdalnego sterowania. Naciśnij przycisk na pilocie zdalnego sterowania, kierując go na czujnik z przodu produktu, aby wykonać odpowiednią funkcję.
* Używanie innych urządzeń wyświetlających w tej samej przestrzeni co pilot zdalnego sterowania tego produktu może spowodować niezamierzone sterowanie innymi urządzeniami wyświetlającymi. - Wskaźnik zasilania
- Przycisk zasilania (Power button)
Włącza lub wyłącza produkt.
Podłączanie i używanie urządzenia źródłowego
Podłączanie do komputera PC
Podłączanie do systemu audio
Podłączanie do urządzenia wideo
Podłączanie kabla LAN
Użyj kabla Cat7 (*STP Type) do połączenia. (10/100 Mbps)
*Ekranowana skrętka
Podłączanie do MDC
Aby uzyskać szczegółowe informacje na temat korzystania z programu MDC, zapoznaj się z Pomocą po zainstalowaniu programu. Program MDC jest dostępny na stronie internetowej. http://www.samsung.com/displaysolutions
Przewodnik rozwiązywania problemów
| Problemy (Issues) | Rozwiązania (Solutions) |
| Ekran włącza się i wyłącza. | Sprawdź, czy kabel między produktem a komputerem PC jest prawidłowo podłączony. |
| Wyświetlany jest komunikat "Not Optimum Mode" (Tryb nieoptymalny). | Ten komunikat jest wyświetlany, gdy sygnał z karty graficznej przekracza maksymalną rozdzielczość i częstotliwość produktu. |
| Zapoznaj się z tabelą standardowych trybów sygnału i ustaw maksymalną rozdzielczość i częstotliwość zgodnie ze specyfikacjami produktu. |
Specyfikacje zestawu do montażu ściennego
 Nazwa modelu (Model Name) |  C (mm) |  Standardowa śruba (Standard Screw) |  Ilość (Quantity) |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Specyfikacje
| Nazwa modelu (Model Name) | QB43R | QB49R | QB50R | QB55R | |||
| Panel | Rozmiar (Size) | 43 CLASS (42.5 cali / 107.9 cm) | 49 CLASS (48.5 cali / 123.2 cm) | 50 CLASS (49.5 cali / 125.7 cm) | 55 CLASS (54.6 cali / 138.7 cm) | ||
| Obszar wyświetlania (Display area) | 941.184 mm (H) x 529.416 mm (V) | 1073.78 mm (H) x 604.0 mm (V) | 1095.84 mm (H) x 616.41 mm (V) | 1209.6 mm (H) x 680.4 mm (V) | |||
| Nazwa modelu (Model Name) | QB65R | QB75R | QB85R | ||||
| Panel | Rozmiar (Size) | 65 CLASS (64.5 cali / 163.9 cm) | 75 CLASS (74.5 cali / 189.3 cm) | 85 CLASS (84.5 cali /214.7 cm) | |||
| Obszar wyświetlania (Display area) | 1428.48 mm (H) x 803.52 mm (V) | 1650.24 mm (H) x 928.26 mm (V) | 1872.0 mm (H) x 1053.0 mm (V) | ||||
| Zasilanie (Power Supply) | AC100-240V~ 50/60Hz Należy zapoznać się z etykietą z tyłu produktu, ponieważ standardowe napięcie może się różnić w różnych krajach. | ||||||
| Względy środowiskowe (Environmental considerations) | Działanie (Operating) | Temperatura: 0°C – 40°C (32°F – 104°F) Wilgotność: 10% – 80%, bez kondensacji | |||||
| Przechowywanie (Storage) | Temperatura: -20°C – 45°C (-4°F – 113°F) Wilgotność: 5% – 95%, bez kondensacji | ||||||
* Jest to produkt klasy A. W środowisku domowym produkt ten może powodować zakłócenia radiowe, w którym to przypadku użytkownik może być zobowiązany do podjęcia odpowiednich środków. (Obsługiwany model: QB85R)
To urządzenie jest cyfrowym urządzeniem klasy B. (Obsługiwane modele: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Aby uzyskać szczegółowe specyfikacje urządzenia, odwiedź stronę internetową Samsung Electronics.
*Zalecana liczba godzin użytkowania tego produktu dziennie to poniżej 16 godzin. Jeśli produkt jest używany dłużej niż 16 godzin dziennie, gwarancja może stracić ważność.
*Kolor i wygląd mogą się różnić w zależności od produktu, a zawartość instrukcji może ulec zmianie bez wcześniejszego powiadomienia w celu poprawy wydajności.
Terminy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.
