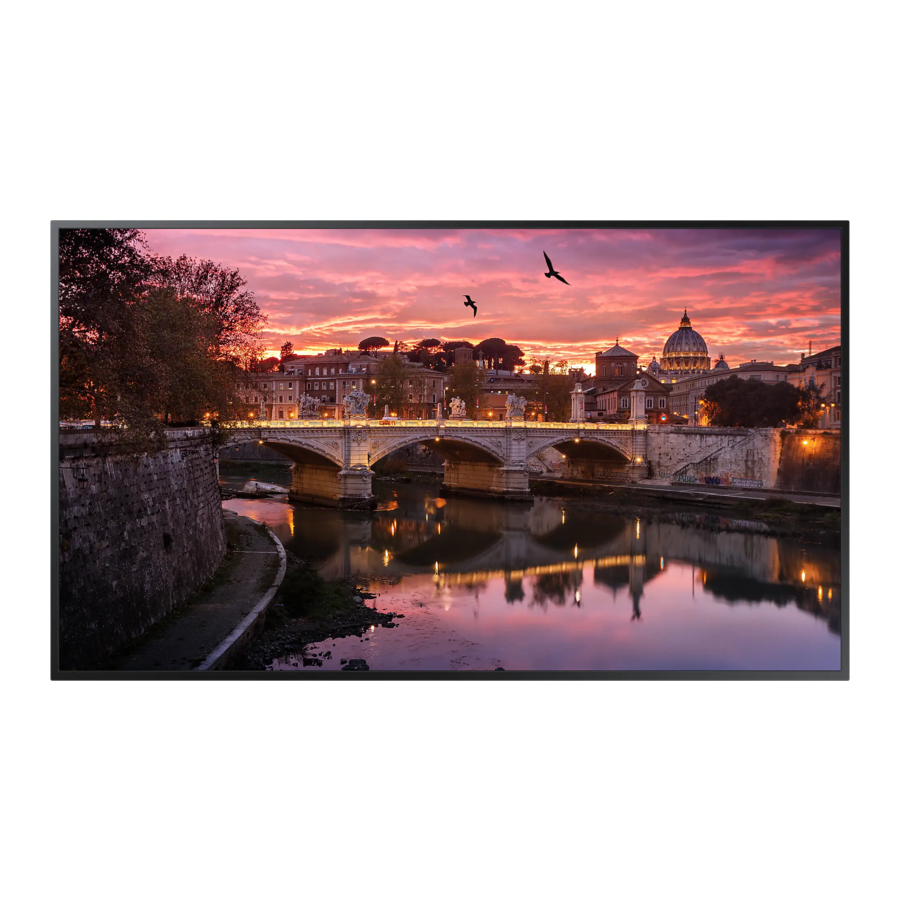

Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Ръководство за бърза настройка на дисплеите
Проверка на компонентите
Гаранционна карта (Не е налична в някои региони)
Батерии (AAA x 2) (Не е налична в някои региони)
HOLDER-CABLE (Поддържани модели: QB65R, QB75R, QB85R)
Holder-Ring x 4 (Поддържани модели: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Свържете се с продавача, от който сте закупили продукта, ако липсват компоненти.
Снимките може да изглеждат различно от действителните компоненти.
Портове
- Свържете към USB устройство за съхранение. * USB портовете на продукта приемат максимален постоянен ток от 1.0A. Ако максималната стойност е превишена, USB портовете може да не работят.
- Свързва се към MDC с помощта на LAN кабел. (10/100 Mbps)
- Свързва се към MDC с помощта на RS232C адаптер.
- DVI IN: Свързва се към източник на устройство с помощта на DVI кабел или HDMI-DVI кабел.
MAGICINFO IN: Свързва се към мрежова кутия с помощта на DP-DVI кабел, за да използвате Magicinfo. - Свързва се към източник на устройство с помощта на HDMI кабел или HDMI-DVI кабел.
- Свържете към USB устройство за съхранение.
* USB портовете на продукта приемат максимален постоянен ток от 0.5A. Ако максималната стойност е превишена, USB портовете може да не работят. - Получава звук от източник на устройство чрез аудио кабел.
- Извежда звук към аудио устройство чрез аудио кабел.
- Свързва се към външен IR кабел, който получава сигнали от дистанционното управление.
- Свързва се към MDC с помощта на RS232C адаптер.
Части
- Дистанционен сензор Натиснете бутон на дистанционното управление, насочен към сензора на предната част на продукта, за да изпълните съответната функция.
* Използването на други дисплейни устройства в същото пространство като дистанционното управление на този продукт може да доведе до неволно управление на другите дисплейни устройства. - Индикатор за захранване
- Бутон за захранване (Power button)
Включва или изключва продукта.
Свързване и използване на източник на устройство
Свързване към PC
Свързване към аудио система
Свързване към видео устройство
Свързване на LAN кабела
Използвайте Cat7(*STP Type) кабел за връзката. (10/100 Mbps)
*Екранирана усукана двойка
Свързване към MDC
За подробности относно това как да използвате програмата MDC, вижте Help (Помощ) след инсталирането на програмата. Програмата MDC е достъпна на уебсайта. http://www.samsung.com/displaysolutions
Ръководство за отстраняване на неизправности
| Проблеми | Решения |
| Екранът продължава да се включва и изключва. | Проверете дали кабелът между продукта и компютъра е свързан правилно. |
| Показва се "Not Optimum Mode" ("Не е оптимален режим"). | Това съобщение се показва, когато сигнал от графичната карта надвишава максималната разделителна способност и честота на продукта. |
| Вижте таблицата със стандартните режими на сигнала и задайте максималната разделителна способност и честота според спецификациите на продукта. |
Спецификации на комплекта за монтаж на стена
 Име на модела |  C (mm) |  Стандартен винт |  Количество |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Спецификации
| Име на модела | QB43R | QB49R | QB50R | QB55R | |||
| Панел | Размер | 43 CLASS (42.5 inches / 107.9 cm) | 49 CLASS (48.5 inches / 123.2 cm) | 50 CLASS )49.5 inches / 125.7 cm) | 55 CLASS )54.6 inches / 138.7 cm) | ||
| Област на дисплея | 941.184 mm (H) x 529.416 mm (V) | 1073.78 mm (H) x 604.0 mm (V) | 1095.84 mm (H) x 616.41 mm )V) | 1209.6 mm )H) x 680.4 mm )V) | |||
| Име на модела | QB65R | QB75R | QB85R | ||||
| Панел | Размер | 65 CLASS (64.5 inches / 163.9 cm) | 75 CLASS (74.5 inches / 189.3 cm) | 85 CLASS (84.5 inches /214.7 cm) | |||
| Област на дисплея | 1428.48 mm (H) x 803.52 mm (V) | 1650.24 mm (H) x 928.26 mm )V) | 1872.0 mm (H) x 1053.0 mm (V) | ||||
| Захранване | AC100-240V~ 50/60Hz Вижте етикета на гърба на продукта, тъй като стандартното напрежение може да варира в различните страни. | ||||||
| Съображения за околната среда | Работа | Температура: 0°C – 40°C (32°F – 104°F) Влажност: 10% – 80%, без кондензация | |||||
| Съхранение | Температура: -20°C – 45°C (-4°F – 113°F) Влажност: 5% – 95%, без кондензация | ||||||
* Това е продукт от клас A. В домашна среда този продукт може да причини радиосмущения, в който случай от потребителя може да се изисква да предприеме адекватни мерки. (Поддържан модел: QB85R)
Това устройство е цифров апарат от клас B. (Поддържани модели: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * За подробни спецификации на устройството посетете уебсайта на Samsung Electronics.
*Препоръчителните часове на употреба на ден на този продукт са под 16 часа. Ако продуктът се използва повече от 16 часа на ден, гаранцията може да бъде невалидна.
*Цветът и външният вид могат да се различават в зависимост от продукта, а съдържанието в ръководството подлежи на промяна без предварително уведомление, за да се подобри производителността.
Термините HDMI и HDMI High-Definition Multimedia Interface (Мултимедиен интерфейс с висока разделителна способност) и логото на HDMI са търговски марки или регистрирани търговски марки на HDMI Licensing LLC в Съединените щати и други страни.
Препратки
Изтегли ръководство
Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.
Изтегли Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Ръководство за бърза настройка на дисплеите
