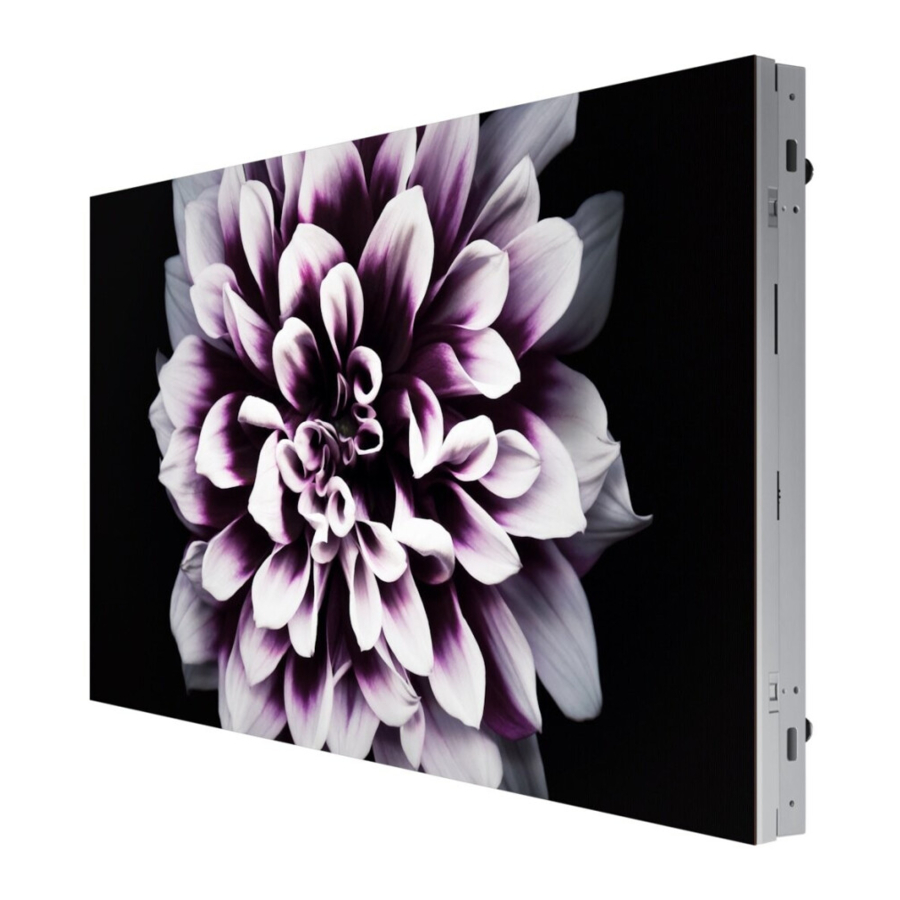

Samsung IW008J, IW012J, IW016J - Prosta instrukcja obsługi

*Kolor i wygląd mogą się różnić w zależności od produktu, a treść instrukcji może ulec zmianie bez wcześniejszego powiadomienia w celu poprawy wydajności.

*Pobierz instrukcję obsługi ze strony internetowej, aby uzyskać więcej szczegółów. http://www.samsung.com/displaysolutions

Środki ostrożności podczas obchodzenia się z obudowami

1. [Ostrzeżenie dotyczące zapobiegania wstrząsom zewnętrznym i upuszczeniu produktu]
   Po zdjęciu wsporników ochronnych należy uważać, aby nie narażać produktu na wstrząsy zewnętrzne lub wibracje.
   Upewnij się, że produkt nie spadnie z żadnej wysokości.
2. [Ostrzeżenie dotyczące zapobiegania uszkodzeniom diod LED]
   Należy uważać, aby nie narażać produktu na wibracje lub wstrząsy zewnętrzne, gdy leży płasko na podłodze.
3. [Ostrzeżenie dotyczące zapobiegania uszkodzeniom narożników]
   Należy zachować szczególną ostrożność, aby nie uszkodzić narożników obudowy.
4. [Ostrzeżenie dotyczące zapobiegania uszkodzeniom diod LED]
   Po zdjęciu wsporników ochronnych nie należy kłaść produktu na podłodze diodami LED skierowanymi w dół.
5. [Ostrzeżenie dotyczące zapobiegania uszkodzeniom diod LED przez ładunki elektrostatyczne]
   Nie dotykaj produktu bez rękawic antystatycznych.
   • Podczas dotykania produktu należy zawsze nosić rękawice antystatyczne.

*Metalowe przedmioty mogą przylegać do przedniej powierzchni obudowy ze względu na jej magnetyzm.

*Jeśli jakikolwiek metalowy przedmiot przylgnie, użyj magnesu lub pistoletu pneumatycznego, aby go usunąć. Zachowaj ostrożność podczas usuwania metalowych przedmiotów za pomocą magnesu, ponieważ magnes może oddzielić moduł od obudowy.

*Należy zachować ostrożność podczas trzymania w pobliżu kart z paskiem magnetycznym, ponieważ magnetyzm może wpłynąć na te karty.

Sprawdzanie komponentów

Skontaktuj się ze sprzedawcą, u którego zakupiłeś produkt, jeśli brakuje jakichkolwiek elementów. Komponenty mogą się różnić w różnych lokalizacjach.

• Prosta instrukcja obsługi (Simple User Guide)
• Przewodnik prawny (Regulatory guide)
• Przedłużacz zasilania (Power extension cable)
• Śruba (Screw) (M4 x L6)
• Karta gwarancyjna (Warranty card) (Niedostępna w niektórych lokalizacjach)
• Przewód zasilający (Power cord)
• Kabel OCM (OCM cable)
• Ściereczka do czyszczenia (Cleaning cloth)

Porty

Instalowanie obudów

• Upewnij się, że powierzasz instalację profesjonalnemu dostawcy usług instalacyjnych. Aby uzyskać więcej informacji na temat instalacji, skontaktuj się ze sprzedawcą, u którego zakupiłeś produkt.
• Zainstaluj obudowę za pomocą zestawu ramy dostarczonego przez producenta. Aby uzyskać więcej informacji na temat instalacji zestawu ramy, zapoznaj się z instrukcją obsługi dołączoną do zestawu.
• Samsung Electronics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu oraz obrażenia użytkowników lub innych osób, które mogą powstać podczas samodzielnej instalacji produktu przez użytkowników.

Zdejmowanie wsporników ochronnych

Zdejmij wspornik zabezpieczający przed przystąpieniem do instalacji.

1. Dedykowane dla techników serwisowych.
2. Podłącza się do portu DATA OUT na interfejsie lub na poprzedniej obudowie, aby odbierać dane wideo.
3. Wchodzi w tryb fabryczny (naciśnij i przytrzymaj przez 5 sekund) lub tryb resetowania do ustawień fabrycznych (naciśnij i przytrzymaj przez 10 sekund).
4. Określ tryb monitora:
   • MODE 1: Tryb gotowości (Standby mode) (STB: Stand-By)
   • MODE 2: Tryb pracy (Operating mode) (O: Operating)
5. Podłącza się do portu DATA IN na następnej obudowie.
6. Podłącza się do zasilania AC.
7. Podłącza kabel zasilający do następnej obudowy, aby zapewnić zasilanie AC.

Podłączanie kabla zasilającego

• Podłącz kabel zasilający po podłączeniu wszystkich kabli.
• Przed podłączeniem urządzeń zewnętrznych należy odłączyć kabel zasilający.

W przypadku korzystania z zasilania 110 V do źródła zasilania można podłączyć maksymalnie trzy obudowy. W przypadku korzystania z zasilania 220 V do źródła zasilania można podłączyć maksymalnie cztery obudowy.

* Przekroczenie zalecanej maksymalnej liczby urządzeń może spowodować przepięcie, powodując wyłączenie wyłącznika lub uszkodzenie produktu. Upewnij się, że liczba podłączonych urządzeń nie przekracza zalecanej maksymalnej liczby.

* Samsung Electronics nie ponosi odpowiedzialności za jakiekolwiek problemy powstałe w wyniku podłączenia urządzeń przekraczających zalecaną maksymalną liczbę.

Specyfikacje

*To urządzenie jest urządzeniem cyfrowym klasy B.

*Szczegółowe specyfikacje urządzenia można znaleźć na stronie internetowej Samsung Electronics.

Ważne instrukcje dotyczące bezpieczeństwa

Przed przystąpieniem do instalacji produktu należy przeczytać odpowiednią sekcję odpowiadającą oznaczeniu na produkcie Samsung.

ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY (LUB TYLNEJ ŚCIANKI). W ŚRODKU NIE MA CZĘŚCI, KTÓRE MOGĄ BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. WSZELKIE NAPRAWY NALEŻY POWIERZAĆ WYKWALIFIKOWANEMU PERSONELOWI.

Ten symbol oznacza, że wewnątrz znajduje się wysokie napięcie. Dotykanie jakichkolwiek wewnętrznych części tego produktu jest niebezpieczne.

Ten symbol oznacza, że ten produkt zawiera ważne informacje dotyczące obsługi i konserwacji.

• Jeśli urządzenie korzysta z zasilacza AC:
  • Używaj tylko zasilacza AC firmy Samsung z produktem.
  • Nie używaj przewodu zasilającego z innymi produktami.
• Nie instaluj tego urządzenia w zamkniętej przestrzeni, takiej jak obudowa lub podobne.
• Szczeliny i otwory w obudowie oraz z tyłu lub na spodzie służą do zapewnienia niezbędnej wentylacji. Szczeliny i otwory nigdy nie mogą być blokowane ani zakrywane.
• Produkt powinien być umieszczony z dala od źródeł ciepła, takich jak grzejniki, rejestratory ciepła lub inne produkty wytwarzające ciepło.
• Nie stawiaj na tym urządzeniu naczyń zawierających wodę (wazonów itp.), ponieważ może to spowodować ryzyko pożaru lub porażenia prądem. (Urządzenie nie może być narażone na kapanie lub pryskanie)
• Urządzenie musi być podłączone do uziemionego gniazda sieciowego (wyłącznie urządzenia klasy l). Lub używaj tylko prawidłowo uziemionej wtyczki i gniazda (wyłącznie urządzenia klasy l).
• Aby odłączyć urządzenie od sieci, należy wyciągnąć wtyczkę z gniazda sieciowego, dlatego wtyczka sieciowa powinna być łatwo dostępna.
• Dopóki urządzenie jest podłączone do gniazdka sieciowego AC, nie jest odłączone od źródła zasilania AC, nawet jeśli wyłączysz je za pomocą przycisku "POWER" (zasilanie).
• [USA] Stan Kalifornia Propozycja 65 Ostrzeżenie

  Zagrożenie rakiem i szkodliwy wpływ na rozrodczość - www.P65Warnings.ca.gov
