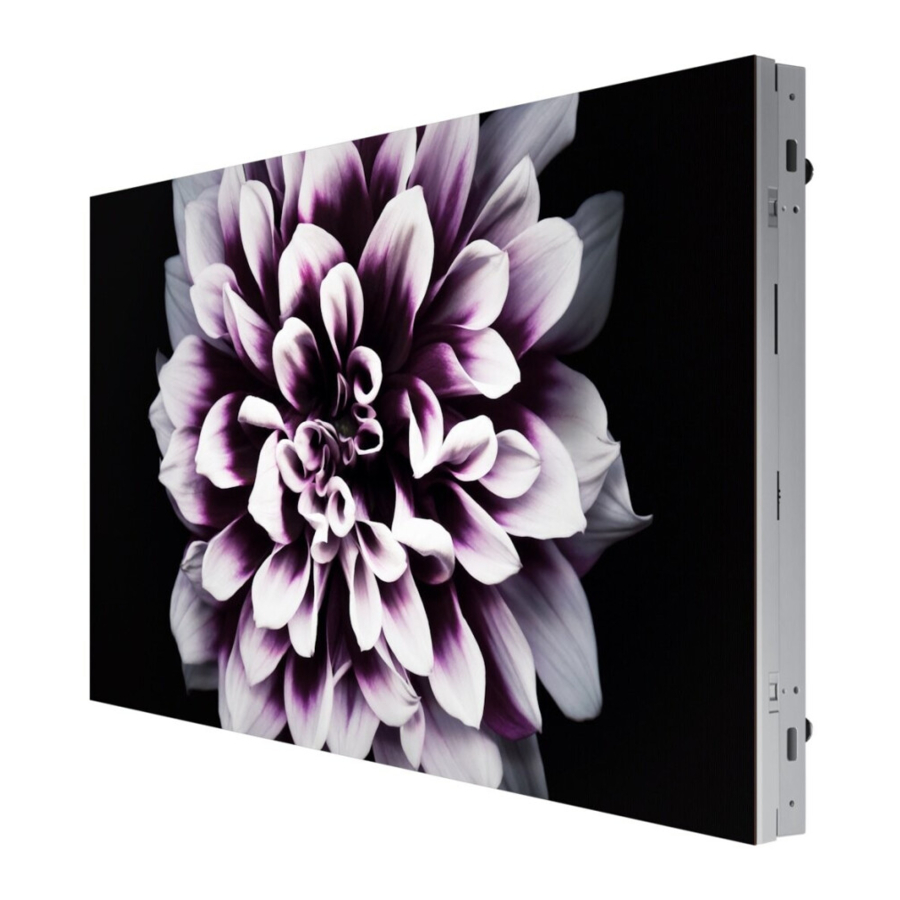

Samsung IW008J, IW012J, IW016J - Jednoduchá príručka

*Farba a vzhľad sa môžu líšiť v závislosti od produktu a obsah v príručke sa môže zmeniť bez predchádzajúceho upozornenia za účelom zlepšenia výkonu.

*Podrobnejšie informácie nájdete v používateľskej príručke, ktorú si môžete stiahnuť z webovej stránky. http://www.samsung.com/displaysolutions

Bezpečnostné opatrenia pri manipulácii so skrinkami

1. [Upozornenie na zabránenie vonkajším nárazom a pádu produktu]
   Po odstránení ochranných konzol dávajte pozor, aby ste produkt nevystavili vonkajším nárazom alebo vibráciám.
   Uistite sa, že produkt nespadne z akejkoľvek výšky.
2. [Upozornenie na zabránenie poškodeniu LED]
   Dávajte pozor, aby ste produkt nevystavili vibráciám alebo vonkajším nárazom, keď leží naplocho na podlahe.
3. [Upozornenie na zabránenie poškodeniu rohov]
   Dbajte na to, aby ste zabezpečili, že sa rohy skrinky nepoškodia.
4. [Upozornenie na zabránenie poškodeniu LED]
   Po odstránení ochranných konzol neumiestňujte produkt na podlahu LED diódou smerom nadol.
5. [Upozornenie na zabránenie poškodeniu LED statickou elektrinou]
   Nedotýkajte sa produktu bez antistatických rukavíc.
   • Pri dotyku s produktom vždy používajte antistatické rukavice.

*Kovové predmety môžu priľnúť k prednej ploche skrinky v dôsledku jej magnetizmu.

*Ak priľne akýkoľvek kovový predmet, použite na jeho odstránenie magnet alebo vzduchovú pištoľ. Pri odstraňovaní kovových predmetov pomocou magnetu buďte opatrní, pretože magnet môže oddeliť modul od skrinky.

*Pri manipulácii s kartami s magnetickým prúžkom buďte opatrní, pretože magnetizmus môže tieto karty ovplyvniť.

Kontrola komponentov

Ak niektoré komponenty chýbajú, kontaktujte predajcu, u ktorého ste produkt zakúpili. Komponenty sa môžu v rôznych lokalitách líšiť.

• Jednoduchá používateľská príručka
• Príručka o predpisoch
• Predlžovací napájací kábel
• Skrutka (M4 x L6)
• Záručný list (Nie je k dispozícii v niektorých lokalitách)
• Napájací kábel
• OCM kábel
• Čistiaca handrička

Porty

Inštalácia skriniek

• Uistite sa, že inštaláciu zveríte profesionálnemu poskytovateľovi inštalačných služieb. Ďalšie informácie týkajúce sa inštalácie získate od predajcu, u ktorého ste produkt zakúpili.
• Skrinku nainštalujte pomocou rámovej súpravy dodanej výrobcom. Ďalšie informácie o tom, ako nainštalovať rámovú súpravu, nájdete v používateľskej príručke, ktorá je k nej dodávaná.
• Spoločnosť Samsung Electronics nezodpovedá za žiadne škody na produkte a žiadne zranenia používateľov alebo iných osôb, ktoré môžu vzniknúť, keď si používatelia produkt inštalujú sami.

Odstránenie ochranných konzol

Pred pokračovaním v inštalácii odstráňte bezpečnostnú konzolu.

1. Určené pre servisných technikov.
2. Pripája sa k portu DATA OUT na rozhraní alebo na predchádzajúcej skrinke na príjem video dát.
3. Vstupuje do výrobného režimu (stlačte a podržte 5 sekúnd) alebo do režimu obnovenia továrenských nastavení (stlačte a podržte 10 sekúnd).
4. Určite režim monitora:
   • MODE 1: Pohotovostný režim (STB: Stand-By (pohotovostný režim))
   • MODE 2: Prevádzkový režim (O: Operating (prevádzka))
5. Pripája sa k portu DATA IN na nasledujúcej skrinke.
6. Pripojí sa k napájaniu striedavým prúdom.
7. Pripojí napájací kábel k nasledujúcej skrinke na podporu napájania striedavým prúdom.

Pripojenie napájacieho kábla

• Napájací kábel pripojte až po pripojení všetkých káblov.
• Pred pripojením externých zariadení sa uistite, že ste odpojili napájací kábel.

Ak používate napájanie 110 V, k zdroju napájania je možné pripojiť maximálne tri skrinky. Ak používate napájanie 220 V, k zdroju napájania je možné pripojiť maximálne štyri skrinky.

* Prekročenie odporúčaného maximálneho počtu zariadení môže spôsobiť prepätie, ktoré spôsobí vypnutie ističa alebo poškodenie produktu. Uistite sa, že počet pripojených zariadení nepresahuje odporúčaný maximálny počet.

* Spoločnosť Samsung Electronics nezodpovedá za žiadne problémy spôsobené pripojením zariadení, ktoré presahujú odporúčaný maximálny počet.

Špecifikácie

*Toto zariadenie je digitálny prístroj triedy B.

*Podrobné špecifikácie zariadenia nájdete na webovej stránke spoločnosti Samsung Electronics.

Dôležité bezpečnostné pokyny

Pred pokusom o inštaláciu produktu Samsung si prečítajte príslušnú časť, ktorá zodpovedá označeniu na vašom produkte Samsung.

ABY STE ZNÍŽILI RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE KRYT (ANI ZADNÚ STRANU). VNÚTRI SA NENACHÁDZAJÚ ŽIADNE DIELY, KTORÉ BY MOHOL POUŽÍVATEĽ OPRAVOVAŤ. VŠETKY OPRAVY PRENECHAJTE KVALIFIKOVANÉMU PERSONÁLU.

Tento symbol označuje, že vo vnútri sa nachádza vysoké napätie. Je nebezpečné akýmkoľvek spôsobom sa dotýkať akejkoľvek vnútornej časti tohto produktu.

Tento symbol označuje, že tento produkt obsahuje dôležitú literatúru týkajúcu sa prevádzky a údržby.

• Ak vaše zariadenie používa AC adaptér:
  • Používajte iba AC adaptér s vaším produktom od spoločnosti Samsung.
  • Nepoužívajte napájací kábel s inými produktmi.
• Neinštalujte toto zariadenie v stiesnenom priestore, ako je napríklad puzdro alebo podobne.
• Štrbiny a otvory v skrinke a vzadu alebo dole slúžia na zabezpečenie potrebného vetrania. Štrbiny a otvory nesmú byť nikdy blokované alebo zakryté.
• Produkt by mal byť umiestnený mimo zdrojov tepla, ako sú radiátory, ohrievače alebo iné produkty, ktoré produkujú teplo.
• Neumiestňujte na toto zariadenie nádobu s vodou (vázy atď.), pretože to môže viesť k riziku požiaru alebo úrazu elektrickým prúdom. (Zariadenie nesmie byť vystavené kvapkaniu alebo striekajúcej vode)
• Zariadenie musí byť pripojené k uzemnenej sieťovej zásuvke (iba zariadenie triedy l). Alebo používajte iba správne uzemnenú zástrčku a zásuvku (iba zariadenie triedy l).
• Ak chcete zariadenie odpojiť od siete, zástrčka sa musí vytiahnuť zo sieťovej zásuvky, preto musí byť sieťová zástrčka ľahko ovládateľná.
• Pokiaľ je táto jednotka pripojená k sieťovej zásuvke, nie je odpojená od zdroja striedavého prúdu, aj keď túto jednotku vypnete pomocou tlačidla POWER (napájanie).
• [USA] Upozornenie podľa kalifornského návrhu 65

  Rakovina a poškodenie reprodukcie - www.P65Warnings.ca.gov
