Samsung IW008J, IW012J, IW016J - Manuale Semplice dei Display

*Il colore e l'aspetto possono variare a seconda del prodotto, e il contenuto del manuale è soggetto a modifiche senza preavviso per migliorare le prestazioni.

*Scarica il manuale utente dal sito web per maggiori dettagli. http://www.samsung.com/displaysolutions

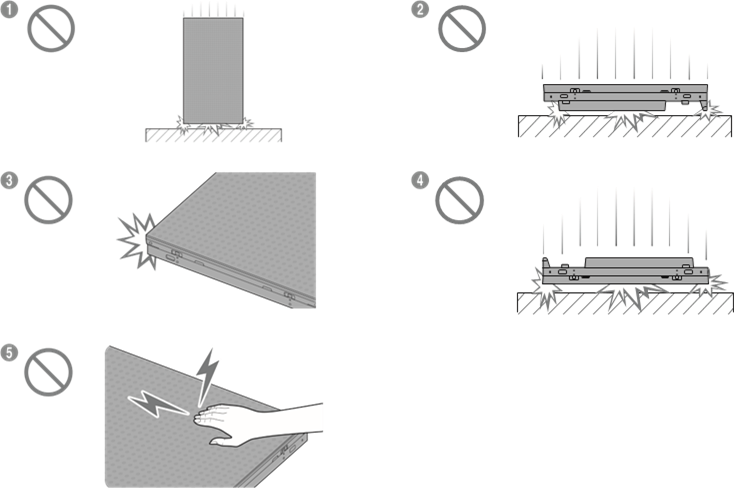

Precauzioni durante la manipolazione dei cabinet

1. [Attenzione per prevenire urti esterni e cadute del prodotto]
   Dopo aver rimosso le staffe di protezione, fare attenzione a non esporre il prodotto a urti esterni o vibrazioni.
   Assicurarsi che il prodotto non cada da nessuna altezza.
2. [Attenzione per prevenire danni al LED]
   Fare attenzione a non esporre il prodotto a vibrazioni o urti esterni quando è appoggiato sul pavimento.
3. [Attenzione per prevenire danni agli angoli]
   Prestare particolare attenzione per garantire che gli angoli di un cabinet non vengano danneggiati.
4. [Attenzione per prevenire danni al LED]
   Dopo aver rimosso le staffe di protezione, non posizionare il prodotto sul pavimento con il LED rivolto verso il basso.
5. [Attenzione per prevenire danni al LED causati dall'elettricità statica]
   Non toccare il prodotto senza guanti antistatici.
   • Assicurarsi di indossare guanti antistatici quando si tocca il prodotto.

*Oggetti metallici possono aderire alla superficie frontale del cabinet a causa del suo magnetismo.

*Se un oggetto metallico aderisce, utilizzare un magnete o un aerografo per rimuoverlo. Prestare attenzione quando si rimuovono oggetti metallici utilizzando un magnete, poiché il magnete potrebbe separare il modulo dal cabinet.

*Prestare attenzione quando si tengono vicine carte a banda magnetica, poiché il magnetismo potrebbe influire su tali carte.

Verifica dei Componenti

Contattare il rivenditore da cui è stato acquistato il prodotto se mancano dei componenti. I componenti possono variare in diverse località.

• Guida Utente Semplice
• Guida normativa
• Cavo di prolunga di alimentazione
• Vite (M4 x L6)
• Scheda di garanzia (Non disponibile in alcune località)
• Cavo di alimentazione
• Cavo OCM
• Panno per la pulizia

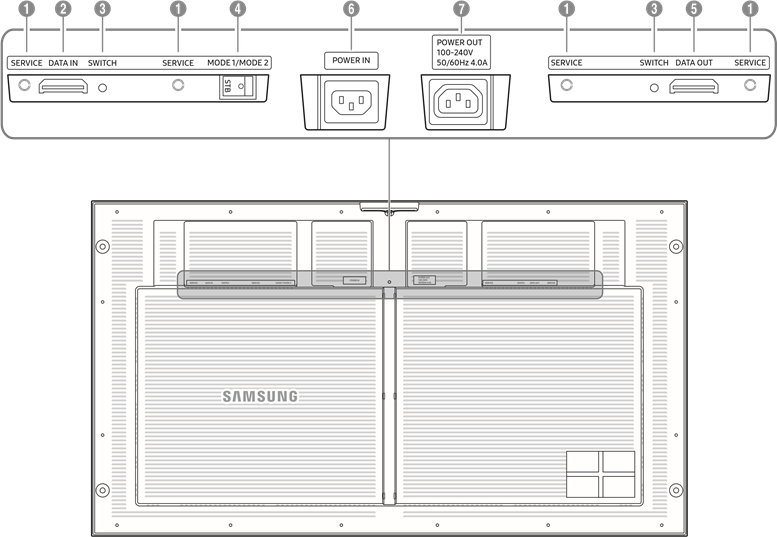

Porte

Installazione dei cabinet

• Assicurarsi di affidare l'installazione a un fornitore di servizi di installazione professionale. Per ulteriori informazioni sull'installazione, contattare il rivenditore da cui è stato acquistato il prodotto.
• Installare il cabinet utilizzando il kit telaio fornito dal produttore. Per maggiori informazioni su come installare il kit telaio, fare riferimento al manuale utente fornito con esso.
• Samsung Electronics non sarà responsabile per eventuali danni al prodotto e per eventuali lesioni agli utenti o ad altri che potrebbero verificarsi mentre gli utenti installano il prodotto da soli.

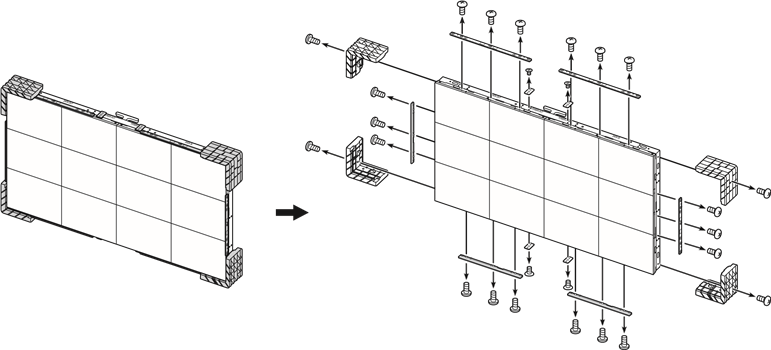

Rimozione delle staffe di protezione

Rimuovere la staffa di sicurezza prima di procedere all'installazione.

1. Dedicato ai tecnici dell'assistenza.
2. Si collega alla porta DATA OUT su un adattatore di interfaccia o sul cabinet precedente per ricevere i dati video.
3. Entra in modalità fabbrica (tenere premuto per 5 secondi) o in modalità di ripristino delle impostazioni di fabbrica (tenere premuto per 10 secondi).
4. Specificare la modalità monitor:
   • MODE 1: Modalità standby (STB: Stand-By)
   • MODE 2: Modalità operativa (O: Operating)
5. Si collega alla porta DATA IN sul cabinet successivo.
6. Si collega a un'alimentazione CA.
7. Collega il cavo di alimentazione al cabinet successivo per supportare l'alimentazione CA.

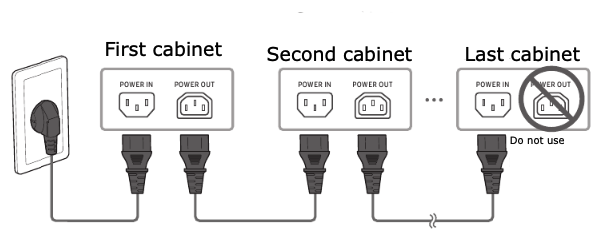

Collegamento del Cavo di Alimentazione

• Collegare il cavo di alimentazione dopo che tutti i cavi sono stati collegati.
• Prima di collegare dispositivi esterni, assicurarsi di scollegare il cavo di alimentazione.

Se si utilizza un'alimentazione a 110V, è possibile collegare un massimo di tre cabinet alla fonte di alimentazione. Se si utilizza un'alimentazione a 220V, è possibile collegare un massimo di quattro cabinet alla fonte di alimentazione.

* Il superamento del numero massimo raccomandato di dispositivi può produrre sovratensione, causando l'intervento dell'interruttore automatico o il danneggiamento del prodotto. Assicurarsi che il numero di dispositivi collegati non superi il numero massimo raccomandato.

* Samsung Electronics non è responsabile per eventuali problemi derivanti dal collegamento di dispositivi che superano il numero massimo raccomandato.

Specifiche

*Questo dispositivo è un apparato digitale di Classe B.

*Per le specifiche dettagliate del dispositivo, visitare il sito web di Samsung Electronics.

Importanti Istruzioni di Sicurezza

Si prega di leggere la sezione appropriata che corrisponde alla marcatura sul prodotto Samsung prima di tentare di installare il prodotto.

PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL RETRO). ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. RIVOLGERSI A PERSONALE QUALIFICATO PER TUTTE LE RIPARAZIONI.

Questo simbolo indica che all'interno è presente alta tensione. È pericoloso entrare in contatto con qualsiasi parte interna di questo prodotto.

Questo simbolo indica che questo prodotto include importante documentazione relativa al funzionamento e alla manutenzione.

• Se l'apparecchiatura utilizza un adattatore CA:
  • Utilizzare solo l'adattatore CA con il prodotto Samsung.
  • Non utilizzare il cavo di alimentazione con altri prodotti.
• Non installare questa apparecchiatura in uno spazio ristretto come una custodia o simile.
• Le fessure e le aperture nel cabinet e nella parte posteriore o inferiore sono fornite per la necessaria ventilazione. Le fessure e le aperture non devono mai essere bloccate o coperte.
• Il prodotto deve essere posizionato lontano da fonti di calore come radiatori, termosifoni o altri prodotti che producono calore.
• Non posizionare un recipiente contenente acqua (vasi ecc.) su questo apparecchio, poiché ciò può comportare un rischio di incendio o scossa elettrica. (L'apparecchio non deve essere esposto a gocciolamenti o spruzzi)
• L'apparecchio deve essere collegato a una presa di corrente con messa a terra (solo apparecchiatura di Classe l). Oppure utilizzare solo una spina e una presa adeguatamente messe a terra (solo apparecchiatura di Classe l).
• Per scollegare l'apparecchio dalla rete elettrica, la spina deve essere estratta dalla presa di corrente, pertanto la spina di rete deve essere facilmente utilizzabile.
• Fintanto che questa unità è collegata alla presa a muro CA, non è scollegata dalla fonte di alimentazione CA anche se si spegne questa unità tramite POWER (alimentazione).
• [USA] Avviso della Proposizione 65 dello Stato della California

  Cancro e Danni Riproduttivi - www.P65Warnings.ca.gov
