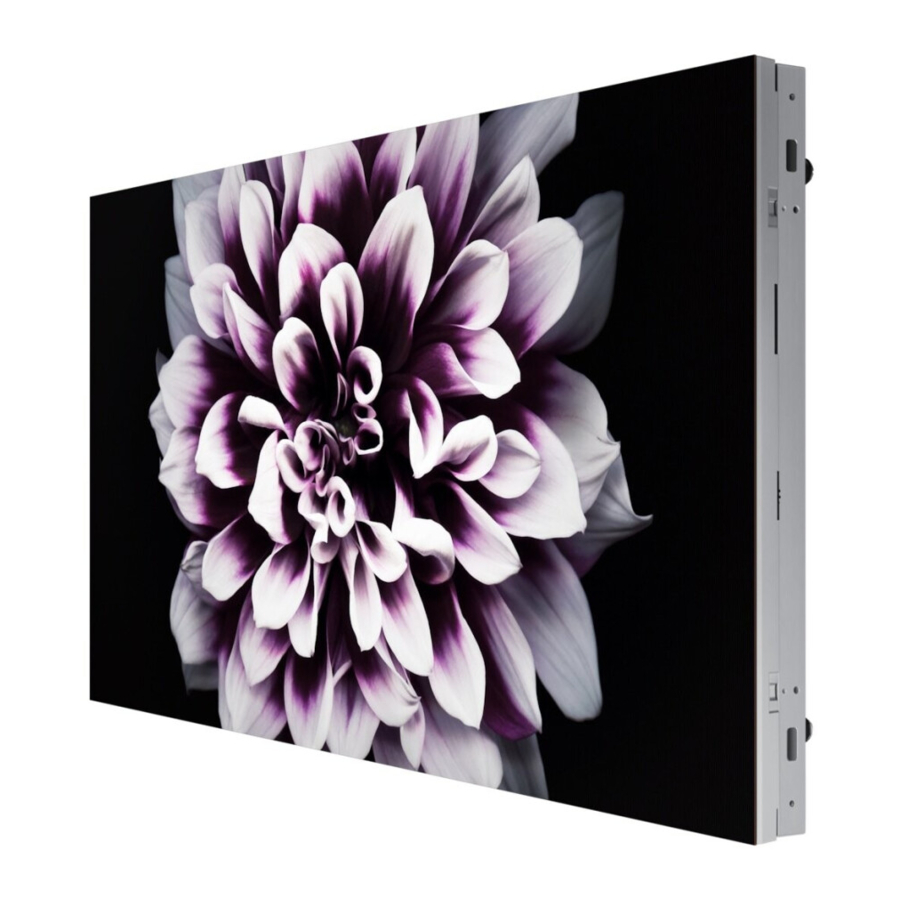

Samsung IW008J, IW012J, IW016J - Простое руководство по дисплеям

*Цвет и внешний вид могут отличаться в зависимости от продукта, а содержание руководства может быть изменено без предварительного уведомления для улучшения производительности.

*Загрузите руководство пользователя с веб-сайта для получения более подробной информации. http://www.samsung.com/displaysolutions

Меры предосторожности при работе с кабинетами

1. [Предостережение для предотвращения внешних ударов и падения продукта]
   После снятия защитных скоб будьте осторожны, чтобы не подвергать продукт внешним ударам или вибрациям.
   Убедитесь, что продукт не упадет с какой-либо высоты.
2. [Предостережение для предотвращения повреждения светодиода]
   Будьте осторожны, чтобы не подвергать продукт вибрациям или внешним ударам, когда он лежит плашмя на полу.
3. [Предостережение для предотвращения повреждения углов]
   Будьте особенно внимательны, чтобы не повредить углы кабинета.
4. [Предостережение для предотвращения повреждения светодиода]
   После снятия защитных скоб не кладите продукт на пол светодиодом вниз.
5. [Предостережение для предотвращения повреждения светодиода от статического электричества]
   Не прикасайтесь к изделию без антистатических перчаток.
   • Обязательно надевайте антистатические перчатки при прикосновении к изделию.

*Металлические предметы могут прилипать к передней поверхности кабинета из-за его магнетизма.

*Если какой-либо металлический предмет прилип, используйте магнит или пневматический пистолет, чтобы удалить его. Будьте осторожны при удалении металлических предметов с помощью магнита, так как магнит может отделить модуль от кабинета.

*Будьте осторожны, поднося карты с магнитной полосой близко, так как магнетизм может повлиять на эти карты.

Проверка компонентов

Свяжитесь с продавцом, у которого вы приобрели продукт, если какие-либо компоненты отсутствуют. Компоненты могут отличаться в разных местах.

• Простое руководство пользователя
• Руководство по нормативным требованиям
• Кабель удлинителя питания
• Винт (M4 x L6)
• Гарантийный талон (недоступен в некоторых регионах)
• Шнур питания
• OCM cable (OCM кабель)
• Ткань для очистки

Порты

Установка кабинетов

• Убедитесь, что вы доверили установку профессиональному поставщику услуг по установке. Для получения дополнительной информации об установке обратитесь к дилеру, у которого вы приобрели продукт.
• Установите кабинет с помощью комплекта рамы, предоставленного производителем. Для получения дополнительной информации об установке комплекта рамы обратитесь к руководству пользователя, которое входит в комплект.
• Samsung Electronics не несет ответственности за любой ущерб продукту и любые травмы пользователей или других лиц, которые могут возникнуть, когда пользователи устанавливают продукт самостоятельно.

Снятие защитных скоб

Снимите предохранительную скобу перед началом установки.

1. Предназначено для сервисных техников.
2. Подключается к порту DATA OUT на интерфейсном разъеме или на предыдущем кабинете для получения видеоданных.
3. Входит в заводской режим (нажмите и удерживайте в течение 5 секунд) или режим сброса к заводским настройкам (нажмите и удерживайте в течение 10 секунд).
4. Укажите режим монитора:
   • MODE 1: Standby mode (STB: Режим ожидания)
   • MODE 2: Operating mode (O: Рабочий режим)
5. Подключается к порту DATA IN на следующем кабинете.
6. Подключается к питанию переменного тока.
7. Подключает кабель питания к следующему кабинету для поддержки питания переменного тока.

Подключение кабеля питания

• Подключите кабель питания после подключения всех кабелей.
• Перед подключением внешних устройств обязательно отключите кабель питания.

При использовании питания 110 В к источнику питания можно подключить максимум три кабинета. При использовании питания 220 В к источнику питания можно подключить максимум четыре кабинета.

* Превышение рекомендованного максимального количества устройств может привести к перенапряжению, что приведет к срабатыванию автоматического выключателя или повреждению продукта. Убедитесь, что количество подключенных устройств не превышает рекомендованное максимальное количество.

* Samsung Electronics не несет ответственности за любые проблемы, возникшие при подключении устройств, превышающих рекомендованное максимальное количество.

Характеристики

*Это устройство является цифровым аппаратом класса B.

*Для получения подробных спецификаций устройства посетите веб-сайт Samsung Electronics.

Важные инструкции по безопасности

Пожалуйста, прочитайте соответствующий раздел, который соответствует маркировке на вашем продукте Samsung, прежде чем пытаться установить продукт.

ЧТОБЫ СНИЗИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ НЕТ ЧАСТЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ОБРАЩАЙТЕСЬ ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ.

Этот символ указывает на наличие высокого напряжения внутри. Опасно вступать в какой-либо контакт с какой-либо внутренней частью этого продукта.

Этот символ указывает на то, что в этот продукт включена важная литература, касающаяся эксплуатации и технического обслуживания.

• Если в вашем оборудовании используется адаптер переменного тока:
  • Используйте только адаптер переменного тока с вашим продуктом Samsung.
  • Не используйте шнур питания с другими продуктами.
• Не устанавливайте это оборудование в ограниченном пространстве, таком как корпус или аналогичное.
• Щели и отверстия в корпусе, а также сзади или снизу предусмотрены для необходимой вентиляции. Щели и отверстия никогда не должны быть заблокированы или закрыты.
• Продукт следует располагать вдали от источников тепла, таких как радиаторы, обогреватели или другие продукты, выделяющие тепло.
• Не ставьте на этот аппарат сосуд с водой (вазы и т. д.), так как это может привести к пожару или поражению электрическим током. (Аппарат не должен подвергаться воздействию капель или брызг)
• Аппарат должен быть подключен к заземленной сетевой розетке (только для оборудования класса l). Или используйте только правильно заземленную вилку и розетку (только для оборудования класса l).
• Чтобы отключить аппарат от сети, вилку необходимо вынуть из сетевой розетки, поэтому сетевая вилка должна быть легкодоступной.
• Пока это устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока, даже если вы выключите его с помощью кнопки POWER (Питание).
• [США] Предупреждение согласно предложению 65 штата Калифорния

  Cancer and Reproductive Harm (Рак и вред репродуктивной системе) - www.P65Warnings.ca.gov
