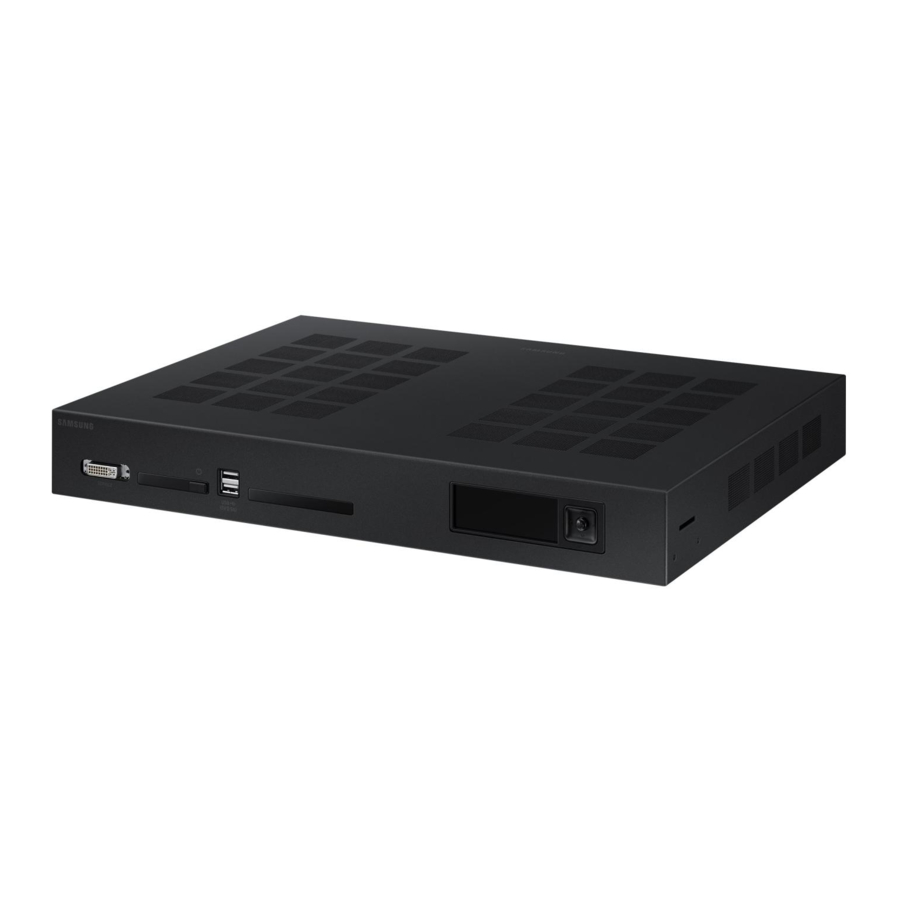

Samsung SNOW-AAE, SBB-SNOWAAEX** Jednoduchá používateľská príručka

Kontrola komponentov

1. Jednoduchá používateľská príručka
2. Záručný list (Nie je k dispozícii v niektorých lokalitách)
3. Napájací kábel
4. Batérie (AAA x 2) (Nie je k dispozícii v niektorých lokalitách)
5. Diaľkové ovládanie
6. Adaptér RS232C
7. AC/DC adaptér
8. OCM kábel x 4
9. Senzor
10. Modul RX x 2
11. Bluetooth/Wi-Fi modul
12. Kábel Bluetooth/Wi-Fi modulu
13. Montážna konzola pre rackovú skriňu x 2
14. Skrutka (M4 x L8) x 4
15. Skrutka (M5 x L12) x 4
16. USB Type-C kábel x 2
17. Modul TX Ak chýbajú nejaké komponenty, kontaktujte predajcu, u ktorého ste produkt zakúpili.

Karta rozhrania (I/G karta)

1. Pripája sa k portu DATA na poslednej skrini pomocou kábla OCM.
2. Pripája sa k portu DATA na prvej skrini pomocou kábla OCM.
3. Pripája sa k modulu Bluetooth/Wi-Fi pomocou kábla Bluetooth/Wi-Fi modulu.
4. Pripája externý snímač okolitého svetla k portu ECO SENSOR.
5. Používa sa na pripojenie optického kábla k portu ONE CONNECT (Skupina 1, Skupina 2, Skupina 3, Skupina 4, Skupina 5, Skupina 6, Skupina 7, Skupina 8) po pripojení optického modulu RX pre I/G kartu.
   * Pozrite si časť "Pripojenie optického kábla" v časti "Pripojenie a používanie zariadení" * Optický kábel nie je súčasťou dodávky.

BRIDGE BOX

1. Pripája sa k modulu Bluetooth/Wi-Fi pomocou kábla Bluetooth/Wi-Fi modulu.
2. Pripája sa k portu BLUETOOTH / WI-FI na prvej skrini pomocou priloženého 24-pinového systémového kábla.
3. Pripája sa k portu HDBT na SNOW-AAE pomocou LAN kábla.

Pred inštaláciou

Bezpečnostné opatrenia pri inštalácii

• Odporúča sa, aby bolo toto zariadenie inštalované v 19-palcovej rackovej skrini, a nie v bežnom spotrebiteľskom prostredí.
• Uistite sa, že teplota okolia vo vnútri racku nepresiahne 35 °C.
• Ak inštalujete viac ako jeden S-Box, uistite sa, že medzi S-Boxmi je medzera aspoň 1U (približne 44,45 mm), aby sa zabránilo zablokovaniu vetracieho otvoru na vrchu každého S-Boxu.
• Uistite sa, že vetrací otvor smeruje nahor. NEINŠTALUJTE zariadenie v orientácii na výšku alebo hore nohami.
• Uistite sa, že vetrací otvor na vrchu nie je zablokovaný, aby sa zabránilo prehriatiu zariadenia.
• Buďte opatrní, aby sa do vetracieho otvoru na vrchu zariadenia nedostal žiadny cudzí materiál.
• Ak inštalujete zariadenie blízko steny, uistite sa, že medzi stenou a štyrmi stranami zariadenia je medzera aspoň 10 mm, aby sa zabezpečilo dobré vetranie.
• Uistite sa, že medzi stenou a zadnými portami zariadenia je medzera aspoň 50 mm, aby ste mali prístup na pripojenie káblov.

Inštalácia S-Boxu do rackovej skrine

1. Pripevnite konzoly na obe strany hlavnej jednotky S-Boxu.

2. Upevnite S-Box do rackovej skrine.


* Použite vhodné skrutky, ktoré sú kompatibilné s veľkosťou rackovej skrine.
* Pre viac informácií o vyššie uvedenom racku kontaktujte spoločnosť Samsung alebo svojho systémového integrátora.

Pripojenie a používanie zariadení

Pripojenie k PC

Pripojenie k videozariadeniu

Pripojenie LAN kábla

Použite kábel CAT 6 (*STP typ) alebo vyšší.

• STP: Tienená krútená dvojlinka (Shielded Twisted Pair)
• Pripojte sa k HUBu alebo smerovaču, ktorý podporuje funkciu DHCP.

Pripojenie optického kábla

Predná strana

1. Určené pre servisných technikov.
   • Tento port je určený len na servis a nemá žiadnu používateľskú funkciu. Nepripájajte k tomuto portu kábel.
2. Zapnutie alebo vypnutie produktu.
3. Pripojte sa k pamäťovému zariadeniu USB.
4. Predný informačný LCD displej Pomocou jog tlačidla môžete vidieť stav produktu a konfigurovať nastavenia.

Zadná strana

1. Pripája sa k AC/DC adaptéru.
2. Používa sa na servisné účely.
3. Pripája sa k audiozariadeniu pomocou optického (digitálneho) kábla.
4. Pripája sa k zdrojovému zariadeniu pomocou kábla HDMI alebo kábla HDMI-DVI.
5. Pripája sa k PC pomocou kábla DP. 6 Pripája sa k portu HDBT IN na BRIDGE BOXE pomocou LAN kábla.
6. Pripojte sa k sieti pomocou LAN kábla. (10/100 Mbps)
7. Pripája sa k skrini pomocou LC optického kábla.

Príručka na riešenie problémov

Špecifikácie

• Toto zariadenie je digitálny prístroj triedy B.
• Podrobné špecifikácie zariadenia nájdete na webovej stránke spoločnosti Samsung.
• Aktualizujte si najnovší softvér, aby ste zabezpečili podporu pre skrine série IW, IF.

Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI sú ochranné známky alebo registrované ochranné známky spoločnosti HDMI Licensing Administrator, Inc. v Spojených štátoch a ďalších krajinách.
