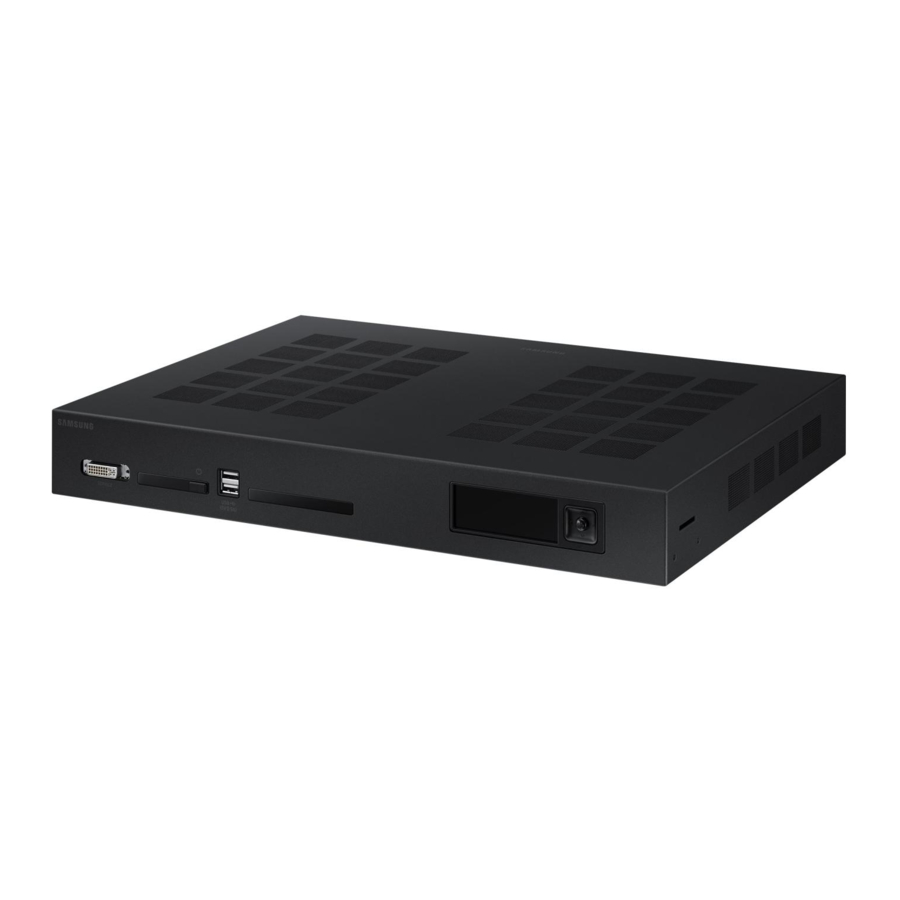

Samsung SNOW-AAE, SBB-SNOWAAEX** Basit Kullanım Kılavuzu

Bileşenleri Kontrol Etme

1. Basit Kullanım Kılavuzu
2. Garanti kartı (Bazı bölgelerde mevcut değildir)
3. Güç kablosu
4. Piller (AAA x 2) (Bazı bölgelerde mevcut değildir)
5. Uzaktan Kumanda
6. RS232C adaptörü
7. AC/DC adaptörü
8. OCM kablosu x 4
9. Sensör
10. Modül RX x 2
11. Bluetooth/Wi-Fi modülü
12. Bluetooth/Wi-Fi modülü kablosu
13. Raf kasası montaj braketi x 2
14. Vida (M4 x L8) x 4
15. Vida (M5 x L12) x 4
16. USB Type-C kablosu x 2
17. Modül TX Eksik bileşenler varsa ürünü satın aldığınız satıcıyla iletişime geçin.

Arabirim Cinsiyet Kartı (I/G Kartı)

1. Bir OCM kablosu kullanarak son kabindeki DATA bağlantı noktasına bağlanır.
2. Bir OCM kablosu kullanarak ilk kabindeki DATA bağlantı noktasına bağlanır.
3. Bluetooth/Wi-Fi modülü kablosu kullanılarak Bluetooth/Wi-Fi modülüne bağlanır.
4. ECO SENSOR bağlantı noktasına harici bir ortam ışığı sensörü bağlar.
5. Optik RX modülünü I/G kartı için bağladıktan sonra optik kabloyu ONE CONNECT (Grup 1, Grup 2, Grup 3, Grup 4, Grup 5, Grup 6, Grup 7, Grup 8) bağlantı noktasına bağlamak için kullanılır.
   * "Cihazları Bağlama ve Kullanma" bölümünde "Optik Kablo Bağlama" bölümüne bakın * Optik kablo sağlanmaz.

KÖPRÜ KUTUSU

1. Bluetooth/Wi-Fi modülü kablosu kullanılarak Bluetooth/Wi-Fi modülüne bağlanır.
2. Birlikte verilen 24 Pin Sistem Kablosu kullanılarak ilk kabindeki BLUETOOTH / WI-FI bağlantı noktasına bağlanır.
3. Bir LAN kablosu kullanarak SNOW-AAE üzerindeki HDBT bağlantı noktasına bağlanır.

Kurulumdan Önce

Kurulum için önlemler

• Bu cihazın genel tüketici ortamı koşulları altında değil, 19 inçlik bir raf kasasına kurulması önerilir.
• Rafın içindeki ortam sıcaklığının 35°C'yi geçmediğinden emin olun.
• Birden fazla S-Box takılıyorsa, her bir S-Box'ın üstündeki havalandırma deliğinin tıkanmasını önlemek için S-Box'lar arasında en az 1U (yaklaşık 44,45 mm) boşluk olduğundan emin olun.
• Havalandırma deliğinin yukarı baktığından emin olun. Cihazı dikey yönde veya baş aşağı KURMAYIN.
• Cihazın aşırı ısınmasını önlemek için üstteki havalandırma deliğinin tıkanmadığından emin olun.
• Cihazın üstündeki havalandırma deliğine yabancı madde girmediğinden emin olmak için dikkatli olun.
• Cihazı bir duvarın yakınına kuruyorsanız, iyi havalandırma sağlamak için duvar ile cihazın dört tarafı arasında en az 10 mm boşluk olduğundan emin olun.
• Kabloların bağlantısı için erişim sağlamak amacıyla duvar ile cihazın arka bağlantı noktaları arasında en az 50 mm boşluk olduğundan emin olun.

S-Box'ı Raf Kasasına Takma

1. Braketleri S-Box ana ünitesinin her iki tarafına takın.

2. S-Box'ı raf kasasına sabitleyin.


* Raf kasa boyutuyla uyumlu uygun vidalar kullanın.
* Yukarıdaki raf hakkında daha fazla bilgi için lütfen Samsung veya sistem entegratörünüzle iletişime geçin.

Cihazları Bağlama ve Kullanma

Bilgisayara Bağlanma

Video Cihazına Bağlanma

LAN Kablosunu Bağlama

CAT 6 (*STP tipi) veya daha yüksek bir kablo kullanın.

• STP: Korumalı Bükümlü Çift
• DHCP işlevini destekleyen bir HUB veya yönlendiriciye bağlanın.

Optik Kablo Bağlama

Ön Taraf

1. Servis teknisyenlerine özeldir.
   • Bu bağlantı noktası yalnızca servis içindir ve kullanıcı işlevi yoktur. Bu bağlantı noktasına bir kablo bağlamayın.
2. Ürünü açın veya kapatın.
3. Bir USB bellek cihazına bağlanın.
4. Ön Bilgi LCD Ekranı Jog düğmesini kullanarak ürün durumunu görebilir ve ayarları yapılandırabilirsiniz.

Arka Taraf

1. AC/DC adaptörüne bağlanır.
2. Servis amaçlı kullanılır.
3. Optik (dijital) kablo kullanılarak bir ses cihazına bağlanır.
4. Bir HDMI kablosu veya HDMI-DVI kablosu kullanılarak bir kaynak cihazına bağlanır.
5. Bir DP kablosu kullanılarak bir bilgisayara bağlanır. 6 Bir LAN kablosu kullanılarak KÖPRÜ KUTUSU üzerindeki HDBT IN bağlantı noktasına bağlanır.
6. LAN kablosu kullanılarak bir ağa bağlanın. (10/100 Mbps)
7. LC fiber kablo kullanılarak bir kabine bağlanır.

Sorun Giderme Kılavuzu

Teknik Özellikler

• Bu cihaz, B Sınıfı bir dijital cihazdır.
• Ayrıntılı cihaz özellikleri için Samsung web sitesini ziyaret edin.
• IW, IF serisi kabinler için desteği sağlamak için en son yazılıma güncelleyin.
