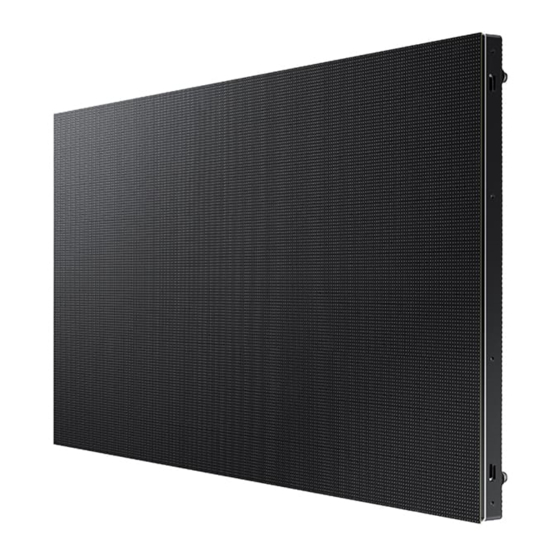

Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Basit Kullanım Kılavuzu

İçerikler

Bileşenlerin Kontrol Edilmesi

Basit Kullanım Kılavuzu
Garanti kartı (Bazı bölgelerde mevcut değildir)
Yasal düzenleme kılavuzu
Güç kablosu
Güç uzatma kablosu
OCM kablosu
KAPAK PCB(ÜST/ALT) x 7 / Vida (M4 x L10) x 7 (Desteklenen modeller: IER, IFR)
KAPAK PCB(ÜST/ALT) x 4 / Vida (M4 x L10) x 13 (Desteklenen modeller: IER-F, IFR-F)
STUD PEM x 2 (Desteklenen modeller: IER, IFR)
PET bant
KAPAK PCB(YAN) x 6 (Desteklenen modeller: IER-F, IFR-F)
BRACKET ALIGN (Desteklenen modeller: IER-F, IFR-F)
BRACKET LINK x 2 (Desteklenen modeller: IER-F, IFR-F) Herhangi bir bileşen eksikse ürünü satın aldığınız satıcıyla iletişime geçin. Bileşenler farklı bölgelerde farklılık gösterebilir.

Güç bağlarken dikkat edilmesi gerekenler

IER(IFR) ve IER-F(IFR-F) cihazlarını birlikte çalıştırma durumunda, toplam güç tüketimi 110V için 600W, 220V için 1000W altında olacak şekilde kabin numarasını ayarlayın.
Önerilen maksimum cihaz sayısının aşılması aşırı gerilime neden olabilir ve bu da devre kesicinin atmasına veya ürünün hasar görmesine neden olabilir. Bağlı cihaz sayısının önerilen maksimum sayıyı aşmadığından emin olun.
- AC güç bağlantısı için izin verilen maksimum kabin sayısı hakkında bilgi için web sitemizde (www.samsung.com/displaysolutions) bulunan kullanım kılavuzuna bakın.
Samsung, önerilen maksimum sayıyı aşan cihazların bağlanmasından kaynaklanan sorunlardan sorumlu değildir.
Ürünün arkasına takılan etiket bilgisi, kabinin nominal gücünü ve prizin nominal akımını gösterir.
Uzatma güç kablosuyla papatya zinciri ile güç aktarın.
Son Kabinin POWER OUT (GÜÇ ÇIKIŞI) soketini kullanmayın.

Kurulumu profesyonel bir kurulum servis sağlayıcısına yaptırdığınızdan emin olun. Kurulumla ilgili daha fazla bilgi için ürünü satın aldığınız satıcıyla iletişime geçin.
Kabini üretici tarafından sağlanan çerçeve kitini kullanarak kurun. Çerçeve kitinin nasıl kurulacağı hakkında daha fazla bilgi için, beraberinde gelen kullanım kılavuzuna bakın.
Samsung, kullanıcıların ürünü kendi başlarına kurmaları sırasında meydana gelebilecek ürün hasarlarından ve kullanıcılara veya başkalarına gelebilecek yaralanmalardan sorumlu değildir.

Koruyucu braketlerin çıkarılması
Kuruluma devam etmeden önce güvenlik braketini çıkarın.

Sorunlar	Çözümler
Ekran sürekli açılıp kapanıyor.	Ürün ve bilgisayar arasındaki kablonun doğru şekilde bağlandığını kontrol edin.
Ekranda Sinyal Yok görüntüleniyor.	Ürünün bir kabloyla doğru şekilde bağlandığını kontrol edin.
Ekranda Sinyal Yok görüntüleniyor.	Ürüne bağlı kaynak cihazın açık olduğunu kontrol edin.
Kabin kabin video görüntülenmiyor.	S-Box ve Kabin / Kabin ve Kabin arasındaki kablo bağlantılarını kontrol edin.
Optimum Olmayan Mod görüntüleniyor.	Bu mesaj, grafik kartından gelen bir sinyal ürünün maksimum çözünürlüğünü ve frekansını aştığında görüntülenir.
Optimum Olmayan Mod görüntüleniyor.	Standart Sinyal Modu Tablosuna bakın ve ürün özelliklerine göre maksimum çözünürlüğü ve frekansı ayarlayın.

Model Adı		IE015R	IF015R	IE015R-F	IF015R-F	IE020R	IF020R	IE020R-F	IF020R-F
Kabin	Yenileme hızı	3840Hz				3840Hz	3240Hz	3840Hz	3240Hz
	Piksel Aralığı	1.5 mm				2.0 mm
	LED piksel yapılandırması	3'ü 1 arada (RGB)
	LED piksel boyutu (G x Y)	1.0 mm x 1.0 mm				1.5 mm x 1.5 mm
	Pikseller (Satır x Sütun)	640 x 360 piksel		160 x 360 piksel		480 x 270 piksel		120 x 270 piksel
	En boy oranı (G:Y)	16:9		4:9		16:9		4:9
Model Adı		IE025R	IF025R	IE025R-F	IF025R-F	IE040R	IF040R	IE040R-F	IF040R-F
Kabin	Yenileme hızı	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz
	Piksel Aralığı	2.5 mm				4.0 mm
	LED piksel yapılandırması	3'ü 1 arada (RGB)
	LED piksel boyutu (G x Y)	2.1 mm x 2.1 mm
	Pikseller (Satır x Sütun)	384 x 216 piksel		96 x 216 piksel		240 x 135 piksel		60 x 135 piksel
	En boy oranı (G:Y)	16:9		4:9		16:9		4:9
Senkronizasyon	Video Kare hızı	50/60Hz
Güç Kaynağı		AC100-240V~ 50/60Hz Standart voltaj farklı ülkelerde değişiklik gösterebileceğinden, ürünün arkasındaki etikete bakın.
Çevresel hususlar	Çalışma	Sıcaklık: 0°C – 40°C (32°F – 104°F) Nem: %10 – %80, yoğuşmasız
	Depolama	Sıcaklık: -20°C – 45°C (-4°F – 113°F) Nem: %5 – %95, yoğuşmasız

Bu, bir A sınıfı üründür. Ev ortamında bu ürün, kullanıcının yeterli önlemler almasını gerektirebilecek radyo parazitine neden olabilir.
Samsung'un çevresel taahhütleri ve ürüne özel yasal yükümlülükleri (örneğin, REACH, WEEE, Piller) hakkında bilgi için şu adresi ziyaret edin: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Ayrıntılı cihaz özellikleri için Samsung web sitesini ziyaret edin.
CAT 6 (*STP tipi) veya daha yüksek bir kablo kullanın.
Açık Kaynak Duyurusu
Açık kaynaklarla ilgili sorularınız ve talepleriniz için Samsung ile E-posta yoluyla (oss.request@ samsung.com) iletişime geçin.

Manyetizması nedeniyle metal nesneler kabinin ön yüzeyine yapışabilir.
Herhangi bir metal nesne yapışırsa, çıkarmak için bir mıknatıs veya hava tabancası kullanın. Bir mıknatıs kullanarak metal nesneleri çıkarırken dikkatli olun, çünkü mıknatıs modülü kabinden ayırabilir.
Manyetik şeritli kartları yakında tutarken dikkatli olun, çünkü manyetizma bu kartları etkileyebilir.

[Ürünün dış şokunu ve düşmesini önleme uyarısı]
Koruyucu braketleri çıkardıktan sonra, ürünü dış şoklara veya titreşimlere maruz bırakmamaya dikkat edin. Ürünün herhangi bir yükseklikten düşmediğinden emin olun.
[LED'e zarar gelmesini önleme uyarısı]
Ürün yerde düz dururken titreşimlere veya dış şoklara maruz bırakmamaya dikkat edin.
[Köşelere zarar gelmesini önleme uyarısı]
Bir kabinin köşelerinin hasar görmemesini sağlamak için ekstra özen gösterin.
[LED'e zarar gelmesini önleme uyarısı]
Koruyucu braketleri çıkardıktan sonra, ürünü LED'i aşağı bakacak şekilde yere koymayın.
[Statikten LED'e zarar gelmesini önleme uyarısı]
Anti-statik eldivenler olmadan ürüne dokunmayın.
