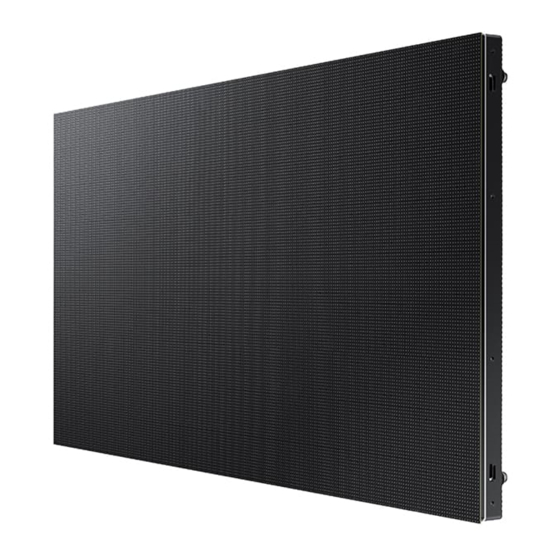

Samsung IER, IER-F, IFR, IFR-F (IE/IF015/20/25/40R/R-F) - Guia do Usuário Simples

Verificando os Componentes

1. Guia do Usuário Simples
2. Cartão de garantia (Não disponível em alguns locais)
3. Guia regulatório
4. Cabo de alimentação
5. Cabo de extensão de energia
6. Cabo OCM
7. PCB DA TAMPA (SUPERIOR/INFERIOR) x 7 / Parafuso (M4 x L10) x 7 (Modelos suportados: IER, IFR)
8. PCB DA TAMPA (SUPERIOR/INFERIOR) x 4 / Parafuso (M4 x L10) x 13 (Modelos suportados: IER-F, IFR-F)
9. STUD PEM x 2 (Modelos suportados: IER, IFR)
10. Fita PET
11. PCB DA TAMPA (LATERAL) x 6 (Modelos suportados: IER-F, IFR-F)
12. ALINHAMENTO DO SUPORTE (Modelos suportados: IER-F, IFR-F)
13. LINK DO SUPORTE x 2 (Modelos suportados: IER-F, IFR-F) Entre em contato com o fornecedor onde você comprou o produto se algum componente estiver faltando. Os componentes podem ser diferentes em locais diferentes.

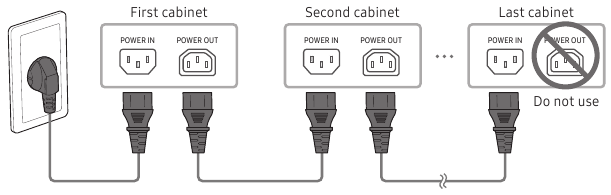

Conectando o Cabo de Alimentação

• Conecte o cabo de alimentação depois que todos os cabos estiverem conectados.
• Antes de conectar dispositivos externos, certifique-se de desconectar o cabo de alimentação.

Precauções ao conectar a energia

• Em caso de alimentar IER(IFR) e IER-F(IFR-F) juntos, ajuste o número do gabinete para que o consumo total de energia seja inferior a 600W para 110V, 1000W para 220V.
• Exceder o número máximo recomendado de dispositivos pode produzir sobretensão, fazendo com que o disjuntor desarme ou o produto seja danificado. Certifique-se de que o número de dispositivos conectados não exceda o número máximo recomendado.
  • Sobre o número máximo de gabinetes permitidos para a conexão de energia CA, consulte o guia do usuário acessível em nosso site (www.samsung.com/displaysolutions).
• A Samsung não é responsável por quaisquer problemas incorridos pela conexão de dispositivos que excedam o número máximo recomendado.
• A informação da etiqueta que está anexada atrás do produto mostra a potência nominal do gabinete e a corrente nominal da tomada.
• Transfira energia em cadeia com o cabo de extensão de energia.
• Não use o soquete POWER OUT (SAÍDA DE ENERGIA) do último Gabinete.


Instalando os gabinetes

• Certifique-se de confiar a instalação a um provedor de serviços de instalação profissional. Para obter mais informações sobre a instalação, entre em contato com o revendedor de quem você comprou o produto.
• Instale o gabinete usando o kit de estrutura fornecido pelo fabricante. Para obter mais informações sobre como instalar o kit de estrutura, consulte o manual do usuário que acompanha o produto.
• A Samsung não será responsável por quaisquer danos ao produto e quaisquer ferimentos aos usuários ou outros que possam ser incorridos enquanto os usuários instalam o produto por conta própria.

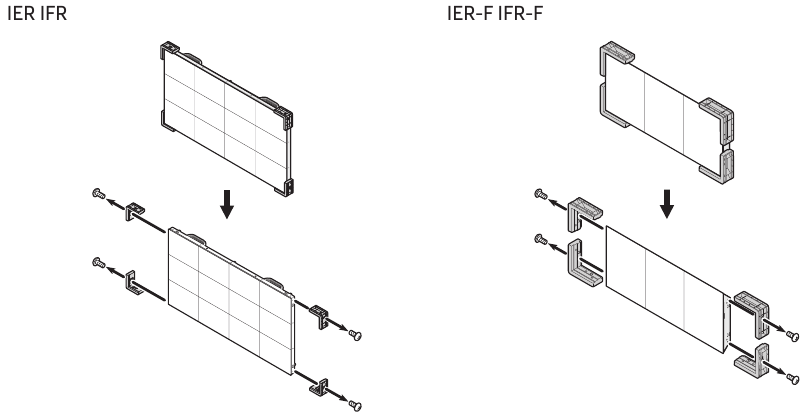

Removendo os suportes de proteção
Remova o suporte de segurança antes de prosseguir com a instalação.

Guia de Solução de Problemas

Especificações

• Este é um produto de classe A. Em um ambiente doméstico, este produto pode causar interferência de rádio, caso em que o usuário pode ser obrigado a tomar medidas adequadas.
• Para obter informações sobre os compromissos ambientais da Samsung e as obrigações regulatórias específicas do produto, por exemplo, REACH, WEEE, Baterias, visite http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
• Para obter especificações detalhadas do dispositivo, visite o site da Samsung.
• Use um cabo de CAT 6 (*tipo STP) ou superior.
• Anúncio de Código Aberto
  Para enviar perguntas e solicitações sobre questões relacionadas a códigos abertos, entre em contato com a Samsung por e-mail (oss.request@ samsung.com).

Precauções ao manusear os gabinetes

• Objetos de metal podem aderir à superfície frontal do gabinete devido ao seu magnetismo.
• Se algum objeto de metal aderir, use um ímã ou pistola de ar para removê-lo. Tenha cuidado ao remover objetos de metal usando um ímã, pois o ímã pode separar o módulo do gabinete.
• Tenha cuidado ao segurar cartões de tarja magnética perto, pois o magnetismo pode afetar esses cartões.

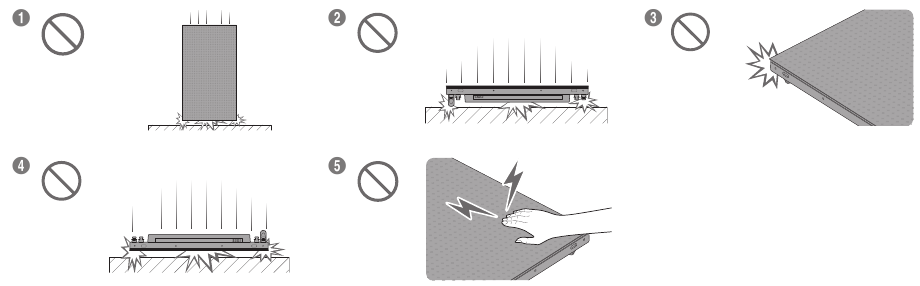

1. [Cuidado para evitar choque externo e queda do produto]
   Depois de remover os suportes de proteção, tenha cuidado para não expor o produto a choques externos ou vibrações. Certifique-se de que o produto não caia de nenhuma altura.
2. [Cuidado para evitar danos ao LED]
   Tenha cuidado para não expor o produto a vibrações ou choques externos quando ele estiver deitado no chão.
3. [Cuidado para evitar danos aos cantos]
   Tome cuidado extra para garantir que os cantos de um gabinete não sejam danificados.
4. [Cuidado para evitar danos ao LED]
   Depois de remover os suportes de proteção, não coloque o produto no chão com o LED voltado para baixo.
5. [Cuidado para evitar danos ao LED por estática]
   Não toque no produto sem luvas antiestáticas.

• Certifique-se de usar luvas antiestáticas ao tocar no produto.
