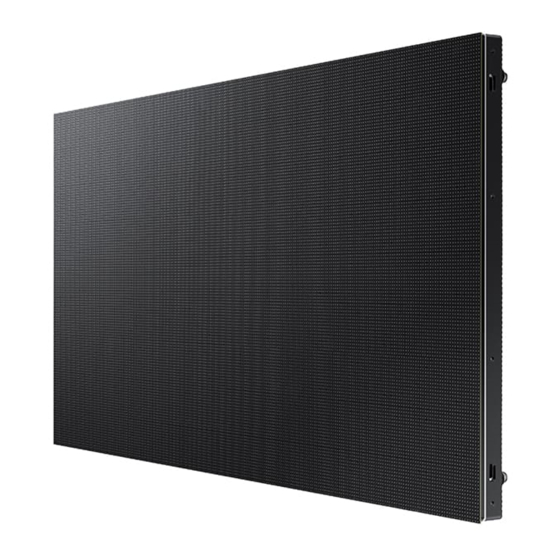

Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Guide d'utilisation simple des écrans

Sommaire

Vérification des composants

  1. Guide d'utilisation simple
  2. Carte de garantie (Non disponible dans certains pays/régions)
  3. Guide réglementaire
  4. Câble d'alimentation
  5. Câble de rallonge d'alimentation
  6. Câble OCM
  7. COUVERCLE PCB (HAUT/BAS) x 7 / Vis (M4 x L10) x 7 (Modèles pris en charge : IER, IFR)
  8. COUVERCLE PCB (HAUT/BAS) x 4 / Vis (M4 x L10) x 13 (Modèles pris en charge : IER-F, IFR-F)
  9. STUD PEM x 2 (Modèles pris en charge : IER, IFR)
  10. Ruban PET
  11. COUVERCLE PCB (LATÉRAL) x 6 (Modèles pris en charge : IER-F, IFR-F)
  12. SUPPORT D'ALIGNEMENT (Modèles pris en charge : IER-F, IFR-F)
  13. SUPPORT DE LIAISON x 2 (Modèles pris en charge : IER-F, IFR-F) Contactez le revendeur où vous avez acheté le produit si des composants sont manquants. Les composants peuvent différer selon les régions.

Connexion du câble d'alimentation

  • Connectez le câble d'alimentation après que tous les câbles sont connectés.
  • Avant de connecter des appareils externes, assurez-vous de déconnecter le câble d'alimentation.

Précautions lors de la connexion de l'alimentation

  • En cas d'alimentation simultanée des IER(IFR) et IER-F(IFR-F), ajustez le nombre d'armoires afin que la consommation totale d'énergie soit inférieure à 600W pour 110V et 1000W pour 220V.
  • Le dépassement du nombre maximal recommandé d'appareils peut provoquer une surtension, entraînant le déclenchement du disjoncteur ou l'endommagement du produit. Assurez-vous que le nombre d'appareils connectés ne dépasse pas le nombre maximal recommandé.
    • Concernant le nombre maximal d'armoires autorisé pour la connexion d'alimentation CA, veuillez vous référer au guide de l'utilisateur accessible sur notre site Web (www.samsung.com/displaysolutions).
  • Samsung n'est pas responsable des problèmes survenant lors de la connexion d'appareils qui dépassent le nombre maximal recommandé.
  • Les informations figurant sur l'étiquette apposée à l'arrière du produit indiquent la puissance nominale de l'armoire et le courant nominal de la prise.
  • Transférez l'alimentation en guirlande (daisy chain) avec le câble de rallonge d'alimentation.
  • Ne pas utiliser la prise POWER OUT (SORTIE D'ALIMENTATION) de la dernière armoire.
    Connexion du câble d'alimentation

Installation des armoires

  • Assurez-vous de confier l'installation à un prestataire de services d'installation professionnel. Pour plus d'informations concernant l'installation, contactez le revendeur auprès duquel vous avez acheté le produit.
  • Installez l'armoire à l'aide du kit de cadre fourni par le fabricant. Pour plus d'informations sur l'installation du kit de cadre, reportez-vous au manuel d'utilisation fourni avec celui-ci.
  • Samsung ne sera pas responsable des dommages au produit et des blessures aux utilisateurs ou à d'autres personnes qui pourraient survenir lorsque les utilisateurs installent le produit par eux-mêmes.

Retrait des supports de protection
Retirez le support de sécurité avant de procéder à l'installation.
Installation des armoires

Guide de dépannage

Problèmes Solutions

L'écran ne cesse de s'allumer et de s'éteindre.

 Vérifiez que le câble entre le produit et le PC est correctement connecté.

Aucun signal n'est affiché à l'écran.

 Vérifiez que le produit est correctement connecté avec un câble.
Vérifiez que l'appareil source connecté au produit est allumé.

Aucune vidéo n'est affichée armoire par armoire.

 Vérifiez les connexions des câbles entre le S-Box et l'armoire / l'armoire et l'armoire.

"Not Optimum Mode" (Mode non optimal) est affiché.

 Ce message s'affiche lorsqu'un signal de la carte graphique dépasse la résolution et la fréquence maximales du produit.
Reportez-vous au tableau des modes de signal standard et réglez la résolution et la fréquence maximales conformément aux spécifications du produit.

Spécifications

Nom du modèle IE015R IF015R IE015R-F IF015R-F IE020R IF020R IE020R-F IF020R-F
Armoire Taux de rafraîchissement 3840Hz 3840Hz 3240Hz 3840Hz 3240Hz
Pas de pixel 1.5 mm 2.0 mm
Configuration des pixels LED 3 in 1 (RGB)
Taille des pixels LED (L x H) 1.0 mm x 1.0 mm 1.5 mm x 1.5 mm
Pixels (Ligne x Colonne) 640 x 360 pixels 160 x 360 pixels 480 x 270 pixels 120 x 270 pixels
Rapport d'aspect (L:H) 16:9 4:9 16:9 4:9
Nom du modèle IE025R IF025R IE025R-F IF025R-F IE040R IF040R IE040R-F IF040R-F
Armoire Taux de rafraîchissement 3840Hz 3240Hz 3840Hz 3240Hz 3840Hz 3240Hz 3840Hz 3240Hz
Pas de pixel 2.5 mm 4.0 mm
Configuration des pixels LED 3 in 1 (RGB)
Taille des pixels LED (L x H) 2.1 mm x 2.1 mm
Pixels (Ligne x Colonne) 384 x 216 pixels 96 x 216 pixels 240 x 135 pixels 60 x 135 pixels
Rapport d'aspect (L:H) 16:9 4:9 16:9 4:9
Synchronisation Fréquence d'images vidéo 50/60Hz
Alimentation électrique

AC100-240V~ 50/60Hz

Reportez-vous à l'étiquette à l'arrière du produit, car la tension standard peut varier selon les pays.
Considérations environnementales Fonctionnement Température : 0°C – 40°C (32°F – 104°F) Humidité : 10% – 80%, sans condensation
Stockage Température : -20°C – 45°C (-4°F – 113°F) Humidité : 5% – 95%, sans condensation
  • Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur pourrait être amené à prendre des mesures adéquates.
  • Pour plus d'informations sur les engagements environnementaux de Samsung et les obligations réglementaires spécifiques aux produits, par exemple REACH, WEEE, Batteries, visitez http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
  • Pour les spécifications détaillées de l'appareil, visitez le site Web de Samsung.
  • Utilisez un câble de CAT 6 (*type STP) ou supérieur.
  • Annonce Open Source
    Pour envoyer des demandes et des questions concernant les sources ouvertes, contactez Samsung par e-mail (oss.request@ samsung.com).

Précautions lors de la manipulation des armoires

  • Des objets métalliques peuvent adhérer à la surface avant de l'armoire en raison de son magnétisme.
  • Si un objet métallique adhère, utilisez un aimant ou un pistolet à air comprimé pour le retirer. Soyez prudent lors du retrait d'objets métalliques à l'aide d'un aimant, car l'aimant pourrait séparer le module de l'armoire.
  • Soyez prudent lorsque vous tenez des cartes à bande magnétique à proximité, car le magnétisme pourrait affecter ces cartes.

  1. [Attention pour prévenir les chocs externes et la chute du produit]
    Après avoir retiré les supports de protection, veillez à ne pas exposer le produit à des chocs ou vibrations externes. Assurez-vous que le produit ne tombe d'aucune hauteur.
  2. [Attention pour prévenir les dommages aux LED]
    Veillez à ne pas exposer le produit à des vibrations ou des chocs externes lorsqu'il est posé à plat sur le sol.
  3. [Attention pour prévenir les dommages aux coins]
    Prenez des précautions supplémentaires pour vous assurer que les coins d'une armoire ne soient pas endommagés.
  4. [Attention pour prévenir les dommages aux LED]
    Après avoir retiré les supports de protection, ne posez pas le produit sur le sol avec la LED vers le bas.
  5. [Attention pour prévenir les dommages aux LED dus à l'électricité statique]
    Ne touchez pas le produit sans gants antistatiques.
  • Assurez-vous de porter des gants antistatiques lorsque vous touchez le produit.
