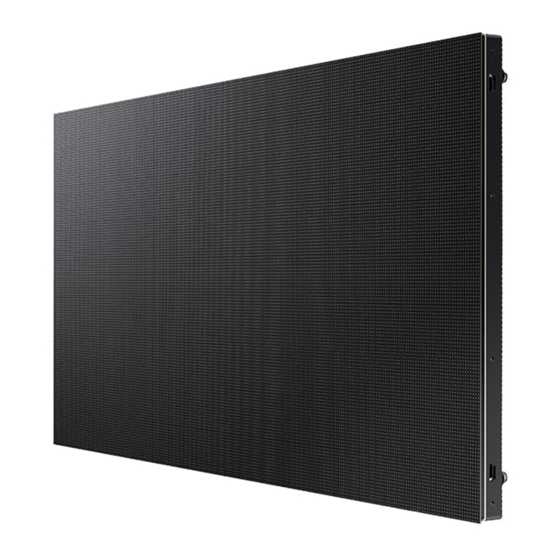

Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Panduan Pengguna Sederhana untuk Layar

Isi

Memeriksa Komponen

Panduan Pengguna Sederhana
Kartu garansi (Tidak tersedia di beberapa lokasi)
Panduan peraturan
Kabel daya
Kabel ekstensi daya
Kabel OCM
COVER PCB(ATAS/BAWAH) x 7 / Sekrup (M4 x L10) x 7 (Model yang didukung: IER, IFR)
COVER PCB(ATAS/BAWAH) x 4 / Sekrup (M4 x L10) x 13 (Model yang didukung: IER-F, IFR-F)
STUD PEM x 2 (Model yang didukung: IER, IFR)
Pita PET
COVER PCB(SAMPING) x 6 (Model yang didukung: IER-F, IFR-F)
BRACKET ALIGN (Model yang didukung: IER-F, IFR-F)
BRACKET LINK x 2 (Model yang didukung: IER-F, IFR-F) Hubungi vendor tempat Anda membeli produk jika ada komponen yang hilang. Komponen mungkin berbeda di lokasi yang berbeda.

Tindakan pencegahan saat menghubungkan daya

Jika menyalakan IER(IFR) dan IER-F(IFR-F) bersamaan, sesuaikan nomor kabinet sehingga total konsumsi daya di bawah 600W untuk 110V, 1000W untuk 220V.
Melebihi jumlah maksimum perangkat yang disarankan dapat menghasilkan tegangan berlebih, menyebabkan pemutus sirkuit trip atau produk rusak. Pastikan bahwa jumlah perangkat yang terhubung tidak melebihi jumlah maksimum yang disarankan.
- Tentang jumlah maksimum kabinet yang diizinkan untuk koneksi daya AC, lihat panduan pengguna yang dapat diakses di situs web kami (www.samsung.com/displaysolutions).
Samsung tidak bertanggung jawab atas masalah apa pun yang timbul dengan menghubungkan perangkat yang melebihi jumlah maksimum yang disarankan.
Info label yang terpasang di belakang produk menunjukkan daya terukur kabinet dan arus terukur outlet.
Transfer daya dengan daisy chain dengan kabel daya ekstensi.
Jangan gunakan soket POWER OUT kabinet terakhir.

Pastikan Anda mempercayakan pemasangan kepada penyedia layanan pemasangan profesional. Untuk informasi lebih lanjut mengenai pemasangan, hubungi dealer tempat Anda membeli produk.
Pasang kabinet menggunakan kit rangka yang disediakan oleh pabrikan. Untuk informasi lebih lanjut tentang cara memasang kit rangka, lihat manual pengguna yang disertakan.
Samsung tidak bertanggung jawab atas kerusakan apa pun pada produk dan cedera apa pun pada pengguna atau orang lain yang mungkin terjadi saat pengguna memasang produk sendiri.

Melepas braket pelindung
Lepaskan braket pengaman sebelum melanjutkan pemasangan.

Masalah	Solusi
Layar terus menyala dan mati.	Periksa apakah kabel antara produk dan PC terhubung dengan benar.
Tidak ada Sinyal yang ditampilkan di layar.	Periksa apakah produk terhubung dengan benar dengan kabel.
Tidak ada Sinyal yang ditampilkan di layar.	Periksa apakah perangkat sumber yang terhubung ke produk dihidupkan.
Tidak ada Video yang ditampilkan kabinet demi kabinet.	Periksa koneksi kabel antara S-Box dan Kabinet / Kabinet dan Kabinet.
Mode Tidak Optimal ditampilkan.	Pesan ini ditampilkan ketika sinyal dari kartu grafis melebihi resolusi dan frekuensi maksimum produk.
Mode Tidak Optimal ditampilkan.	Lihat Tabel Mode Sinyal Standar dan atur resolusi dan frekuensi maksimum sesuai dengan spesifikasi produk.

Nama Model		IE015R	IF015R	IE015R-F	IF015R-F	IE020R	IF020R	IE020R-F	IF020R-F
Kabinet	Refresh rate (Laju penyegaran)	3840Hz				3840Hz	3240Hz	3840Hz	3240Hz
	Pixel Pitch	1.5 mm				2.0 mm
	Konfigurasi piksel LED	3 in 1 (RGB)
	Ukuran piksel LED (L x T)	1.0 mm x 1.0 mm				1.5 mm x 1.5 mm
	Piksel (Baris x Kolom)	640 x 360 piksel		160 x 360 piksel		480 x 270 piksel		120 x 270 piksel
	Rasio aspek (L:T)	16:9		4:9		16:9		4:9
Nama Model		IE025R	IF025R	IE025R-F	IF025R-F	IE040R	IF040R	IE040R-F	IF040R-F
Kabinet	Refresh rate (Laju penyegaran)	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz
	Pixel Pitch	2.5 mm				4.0 mm
	Konfigurasi piksel LED	3 in 1 (RGB)
	Ukuran piksel LED (L x T)	2.1 mm x 2.1 mm
	Piksel (Baris x Kolom)	384 x 216 piksel		96 x 216 piksel		240 x 135 piksel		60 x 135 piksel
	Rasio aspek (L:T)	16:9		4:9		16:9		4:9
Sinkronisasi	Video Frame rate (Laju bingkai video)	50/60Hz
Catu Daya		AC100-240V~ 50/60Hz Lihat label di bagian belakang produk karena tegangan standar dapat bervariasi di berbagai negara.
Pertimbangan lingkungan	Operasi	Suhu: 0°C – 40°C (32°F – 104°F) Kelembapan: 10% – 80%, tanpa kondensasi
	Penyimpanan	Suhu: -20°C – 45°C (-4°F – 113°F) Kelembapan: 5% – 95%, tanpa kondensasi

Ini adalah produk kelas A. Di lingkungan rumah tangga, produk ini dapat menyebabkan interferensi radio yang dalam hal ini pengguna mungkin diminta untuk mengambil tindakan yang memadai.
Untuk informasi tentang komitmen lingkungan Samsung dan kewajiban peraturan khusus produk, misalnya REACH, WEEE, Baterai, kunjungi http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Untuk spesifikasi perangkat terperinci, kunjungi situs web Samsung.
Gunakan kabel CAT 6 (*tipe STP) atau lebih tinggi.
Pengumuman Sumber Terbuka
Untuk mengirim pertanyaan dan permintaan pertanyaan mengenai sumber terbuka, hubungi Samsung melalui Email (oss.request@ samsung.com).

Benda logam dapat menempel pada permukaan depan kabinet karena daya magnetnya.
Jika ada benda logam yang menempel, gunakan magnet atau airgun untuk melepaskannya. Berhati-hatilah saat melepaskan benda logam menggunakan magnet, karena magnet dapat memisahkan modul dari kabinet.
Berhati-hatilah saat memegang kartu strip magnetik di dekatnya, karena daya magnet dapat memengaruhi kartu tersebut.

[Perhatian untuk mencegah guncangan eksternal dan jatuhnya produk]
Setelah melepas braket pelindung, berhati-hatilah agar tidak memaparkan produk ke guncangan atau getaran eksternal. Pastikan produk tidak jatuh dari ketinggian berapa pun.
[Perhatian untuk mencegah kerusakan pada LED]
Berhati-hatilah agar tidak memaparkan produk ke getaran atau guncangan eksternal saat diletakkan rata di lantai.
[Perhatian untuk mencegah kerusakan pada sudut]
Berhati-hatilah untuk memastikan bahwa sudut kabinet tidak rusak.
[Perhatian untuk mencegah kerusakan pada LED]
Setelah melepas braket pelindung, jangan letakkan produk di lantai dengan LED menghadap ke bawah.
[Perhatian untuk mencegah kerusakan pada LED akibat statis]
Jangan sentuh produk tanpa sarung tangan anti-statis.
