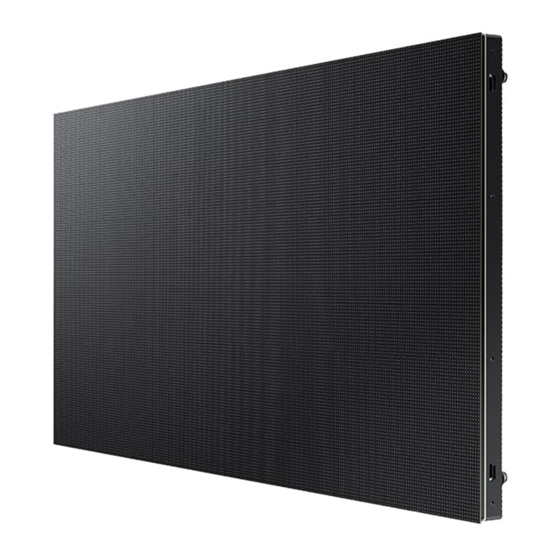

Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Egyszerű felhasználói kézikönyv

Tartalom

Az alkatrészek ellenőrzése

Egyszerű felhasználói kézikönyv
Garanciakártya (Egyes helyeken nem elérhető)
Szabályozási útmutató
Tápkábel
Tápkábel hosszabbító
OCM kábel
COVER PCB(TOP/BOTTOM) x 7 / Csavar (M4 x L10) x 7 (Támogatott modellek: IER, IFR)
COVER PCB(TOP/BOTTOM) x 4 / Csavar (M4 x L10) x 13 (Támogatott modellek: IER-F, IFR-F)
STUD PEM x 2 (Támogatott modellek: IER, IFR)
PET szalag
COVER PCB(SIDE) x 6 (Támogatott modellek: IER-F, IFR-F)
BRACKET ALIGN (Támogatott modellek: IER-F, IFR-F)
BRACKET LINK x 2 (Támogatott modellek: IER-F, IFR-F) Ha bármelyik alkatrész hiányzik, lépjen kapcsolatba azzal a forgalmazóval, ahol a terméket vásárolta. Az alkatrészek helyenként eltérőek lehetnek.

Óvintézkedések a tápellátás csatlakoztatásakor

Ha az IER(IFR) és az IER-F(IFR-F) együtt kap áramot, állítsa be a szekrényszámot úgy, hogy a teljes energiafogyasztás 110 V esetén 600 W, 220 V esetén 1000 W alatt legyen.
Az ajánlott maximális eszközszám túllépése túlfeszültséget okozhat, ami a megszakító lekapcsolását vagy a termék károsodását okozhatja. Győződjön meg arról, hogy a csatlakoztatott eszközök száma nem haladja meg az ajánlott maximális számot.
- A váltóáramú csatlakozáshoz engedélyezett szekrények maximális számával kapcsolatban tekintse meg a weboldalunkon elérhető felhasználói kézikönyvet (www.samsung.com/displaysolutions).
A Samsung nem vállal felelősséget az ajánlott maximális számot meghaladó eszközök csatlakoztatásából eredő problémákért.
A termék hátuljára rögzített címke a szekrény névleges teljesítményét és a konnektor névleges áramerősségét mutatja.
Áramátvitel láncba kötve hosszabbító tápkábellel.
Ne használja az utolsó szekrény POWER OUT (áram kimenet) aljzatát.

Győződjön meg arról, hogy a telepítést professzionális telepítési szolgáltatóra bízza. A telepítéssel kapcsolatos további információkért forduljon ahhoz a kereskedőhöz, akitől a terméket vásárolta.
Szerelje be a szekrényt a gyártó által biztosított keretkészlet segítségével. A keretkészlet telepítésével kapcsolatos további információkért tekintse meg a hozzá mellékelt felhasználói kézikönyvet.
A Samsung nem vállal felelősséget a termék károsodásáért, valamint a felhasználók vagy mások sérüléséért, amely a termék saját kezű telepítése során keletkezhet.

A védőkonzolok eltávolítása
A telepítés megkezdése előtt távolítsa el a biztonsági konzolt.

Problémák	Megoldások
A képernyő folyamatosan be- és kikapcsol.	Ellenőrizze, hogy a termék és a PC közötti kábel megfelelően van-e csatlakoztatva.
Nincs jel a képernyőn.	Ellenőrizze, hogy a termék megfelelően van-e csatlakoztatva egy kábellel.
Nincs jel a képernyőn.	Ellenőrizze, hogy a termékhez csatlakoztatott forráseszköz be van-e kapcsolva.
Nincs videó a szekrényekben.	Ellenőrizze a kábelcsatlakozásokat az S-Box és a szekrény / szekrény és szekrény között.
Nem optimális mód jelenik meg.	Ez az üzenet akkor jelenik meg, ha a grafikus kártyáról érkező jel meghaladja a termék maximális felbontását és frekvenciáját.
Nem optimális mód jelenik meg.	Tekintse meg a Standard Signal Mode Table (Szabványos jel mód táblázatot), és állítsa be a maximális felbontást és frekvenciát a termék specifikációinak megfelelően.

Modell neve		IE015R	IF015R	IE015R-F	IF015R-F	IE020R	IF020R	IE020R-F	IF020R-F
Szekrény	Frissítési gyakoriság	3840Hz				3840Hz	3240Hz	3840Hz	3240Hz
	Pixelosztás	1.5 mm				2.0 mm
	LED pixel konfiguráció	3 az 1-ben (RGB)
	LED pixel mérete (Sz x Ma)	1.0 mm x 1.0 mm				1.5 mm x 1.5 mm
	Pixelek (sor x oszlop)	640 x 360 pixel		160 x 360 pixel		480 x 270 pixel		120 x 270 pixel
	Képarány (Sz:Ma)	16:9		4:9		16:9		4:9
Modell neve		IE025R	IF025R	IE025R-F	IF025R-F	IE040R	IF040R	IE040R-F	IF040R-F
Szekrény	Frissítési gyakoriság	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz	3840Hz	3240Hz
	Pixelosztás	2.5 mm				4.0 mm
	LED pixel konfiguráció	3 az 1-ben (RGB)
	LED pixel mérete (Sz x Ma)	2.1 mm x 2.1 mm
	Pixelek (sor x oszlop)	384 x 216 pixel		96 x 216 pixel		240 x 135 pixel		60 x 135 pixel
	Képarány (Sz:Ma)	16:9		4:9		16:9		4:9
Szinkronizálás	Videó képkockasebesség	50/60Hz
Áramellátás		AC100-240V~ 50/60Hz Tekintse meg a termék hátoldalán található címkét, mivel a szabványos feszültség országonként eltérő lehet.
Környezetvédelmi szempontok	Működés	Hőmérséklet: 0°C – 40°C (32°F – 104°F) Páratartalom: 10% – 80%, nem lecsapódó
	Tárolás	Hőmérséklet: -20°C – 45°C (-4°F – 113°F) Páratartalom: 5% – 95%, nem lecsapódó

Ez egy A osztályú termék. Háztartási környezetben ez a termék rádióinterferenciát okozhat, amely esetben a felhasználónak megfelelő intézkedéseket kell tennie.
A Samsung környezetvédelmi kötelezettségvállalásaival és a termékspecifikus szabályozási kötelezettségekkel (pl. REACH, WEEE, akkumulátorok) kapcsolatos információkért látogasson el a következő oldalra: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
A készülék részletes specifikációiért látogasson el a Samsung weboldalára.
Használjon CAT 6 (*STP típusú) vagy magasabb kábelt.
Nyílt forráskódú bejelentés
Ha kérdéseket és kéréseket szeretne küldeni a nyílt forráskódokkal kapcsolatban, vegye fel a kapcsolatot a Samsunggal e-mailben (oss.request@ samsung.com).

A fémtárgyak a mágnesesség miatt a szekrény elülső felületére tapadhatnak.
Ha bármilyen fémtárgy rátapad, távolítsa el mágnessel vagy légpisztollyal. Legyen óvatos, amikor mágnessel távolítja el a fémtárgyakat, mert a mágnes leválaszthatja a modult a szekrényről.
Legyen óvatos, amikor mágnescsíkos kártyákat tart közel, mert a mágnesesség befolyásolhatja ezeket a kártyákat.

[Óvintézkedés a külső sokk és a termék leejtésének megelőzésére]
A védőkonzolok eltávolítása után ügyeljen arra, hogy a terméket ne tegye ki külső sokknak vagy vibrációnak. Ügyeljen arra, hogy a termék ne essen le semmilyen magasról.
[Óvintézkedés a LED károsodásának megelőzésére]
Ügyeljen arra, hogy a terméket ne tegye ki vibrációnak vagy külső sokknak, amikor az a padlón fekszik.
[Óvintézkedés a sarkok károsodásának megelőzésére]
Különös gondot fordítson arra, hogy a szekrény sarkai ne sérüljenek meg.
[Óvintézkedés a LED károsodásának megelőzésére]
A védőkonzolok eltávolítása után ne helyezze a terméket a padlóra úgy, hogy a LED lefelé nézzen.
[Óvintézkedés a LED statikus elektromosságtól való károsodásának megelőzésére]
Ne érintse meg a terméket antisztatikus kesztyű nélkül.
